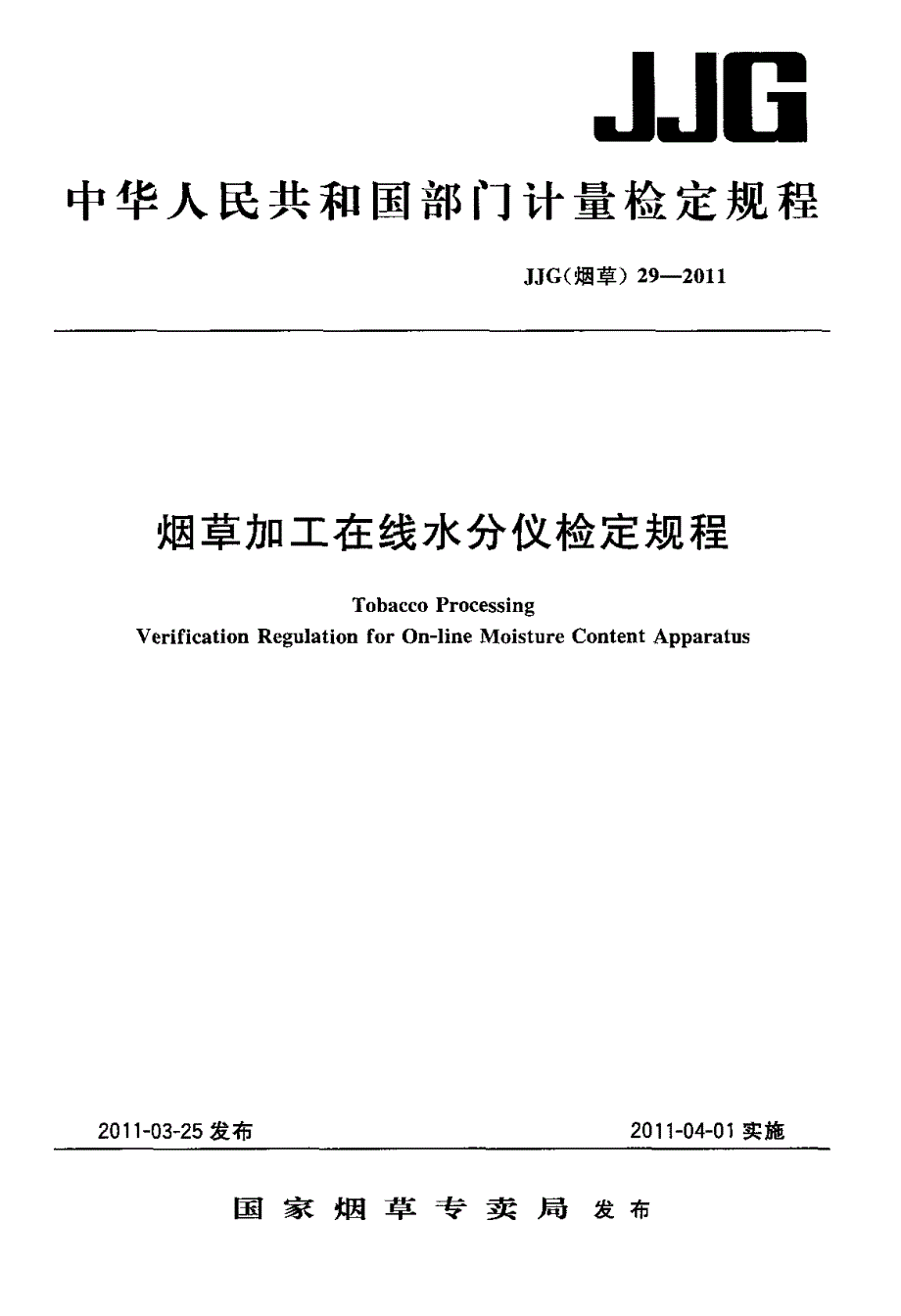

JJ口中华人民共和国部门计量检定规程JJG(烟草)29—2011烟草加工水分仪检定规程Tobacco Processing Verification Regulation for On—line Moisture Content Apparatus201 1-03—25发布201 1—04—01实施国家烟草专卖局发布JJG(烟草】29—20烟草加工水分仪检定规程Tobacco nn=e咖Verification Regulation for =～三～旧一一草～ On-line Moistmt Content Apparatus本规程经国家烟草专卖局2011年03月25日批准，并自2011年04月01日起实施归口单位：国家烟草专卖局 主要起草单位：上海烟草集团有限责任公司JJG(烟草)29—20本规程主要起草人：章习(上海烟草集团有限责任公司 参加起草人：高波(上海烟草集团有限责任公司 夏双杰(上海烟草集团有限责任公司JJG C烟草)29—20目录1范围 - 2引用文献- 3概述--·· 4计量性能要求 4．1含水率示值允许误差 4．2阻尼系数允许误差(阻尼特性参见附录A) 4．3输出电流允许误差一4 4稳定性允许误差- 5通用技术要求-· 5．i外观检查- - · 5．2工作状态检查 6计量器具控制· 6．i检定条件· 6．2检定项目-6 3检定方法-· 6．4检定结果的处理--· 6．5检定周期- 一 附录A阻尼特性和阻尼系数· 附录B水分仪采样和内部信号处理流程· 附录C烟草加工水分仪检定记录-～JJG(烟草)29—20烟草加工水分仪检定规程1范围 本检定规程适用于烟草加工水分仪(以下简称水分仪)的首次检定、后续检定和使用中检验。
2引用文献本规程引用下列文献： JIG(烟草)10— 1998烟用恒温干燥箱检定规程YC／T 311996烟草及烟草制品试样的制备和水分测定烘箱法 使用本规程时应注意使用上述引用文献的现行有效版本3概述 烟草加工水分仪是采用近红外光谱吸收原理或微波衰减原理测量物料含水率的 对于红外水分仪，当物料受到特定波长的红外光照射时，其水分子可吸收红外辐射 能量，水分仪分析发射光与反射光的红外能量衰减以求取物料中的含水率其主要由探 头和操作面板组成对于微波水分仪，其发射器产生一定频率的微波能量并发射，通过微波信号穿透物 料时产生的衰减和相移以求取物料中的含水率其主要由微波探头、操作面板和微波信 号处理器组成4计量性能要求4．1含水率示值允许误差 水分仪含水率示值误差的绝对值不应超过该检测点工艺要求所规定的允许误差的绝对值 4．2阻尼系数允许误差(阻尼特性参见附录A) 水分仪采样(参见附录B)时含水率标准偏差读数均值和对应的实验室样品含水率的标准偏差均值之差不应超过其允许误差的绝对值，允许误差为土o．3％注：1．当水分仪满足该性能要求时，其舍水率测量值可以客观地反映现场物料含水率波莉的真实情 况，除非物科加工工艺或加工设备控制有特殊要求。
2士o．3％代表含水率，是绝对误差 4．3输出电流允许误差 水分仪输出电流误差的绝对值不应超过其允许误差的绝对值，允许误差为输出电流 满量程的士0．5％JJG(蝈草】29—204．4稳定性允许误差 水分仪的稳定性误差(年漂移量)应符台其技术指标5通用技术要求5．1外观检查 水分仪外壳应洁净、无污损，铭牌应标注清晰，附件完整 5．2工作状态检查 水分仪的所有功能应运行正常，各连接件和接头接触良好，显示器应显示正常6计量器具控制计量器具控制包括：首次检定、后续检定和使用中检验 6．1检定条件 6．1．1环境条件 6．1．1．1水分仪在烟草加工现场使用时的环境温度为20℃～35℃，相对湿度为20％～85％ 6．1．1．2实验室对样品进行含水率检测时的环境温度为(22士2)℃，相对湿度为(60±5)％6．1 2检定用仪器设备6．1．2．1烟用恒温干燥箱 满足JJG(烟草)10— 1998中条款2的要求6．1．2．2天平 最大秤量≥50 g，分辨力为1 mg，等级为Ⅱ级6．1．2．3实验室静态水分仪 最大允许误差为±0．2％注：l烟草加工水分仪可使用烘箱法或实验室静态水分仪对其进行柱定燃箱法是指YC／T 31中描述的试样含 水率的测定方法。
2实验室静态水分仪应使用烘箱法进行检定 6．1．2．4直流数字电流表 最大量程≥25 mA，分辨力为0．001 mA，等级为0．05级 6．1．3检定用其他物品 可密封的塑料样品袋若干，取样时使用样品袋的尺寸为340 ramX 450 mm左右 6．2检定项目 水分仪的检定项目见表1衰1检定项目表检定项目 首次检定 后续检定 使用中检验 通用技术要求+++ 含水率示值误差 +++JJG(烟草)29—20 襄1(续)检定项目 首次检定 后续检定 使用中检验 阻尼系数误差+输出电流误差+ + -_稳定性误差 ++注：“+”表示必柱项目，u’表示根据用户要求进行检定的项目6．3检定方法 6．3．1开机检查 对水分仪的外观和电气性能进行检查，确认水分仪符合开机要求6．3．2操作准备 打开水分仪后，根据操作手册的要求对水分仪进行工作前准备和预热6．3．3含水率示值误差的检定6．3 3．1动态取样点应位于水分仪探头前方150 mm左右的位置，以确保所取样品已 被水分仪测量6．3．3．2将水分仪的测量曲线设定为所要检定的测量曲线 6．3．3．3启动水分仪采样功能，然后将取样得到的物料放人密封样品袋，取样完成后 按采样结束键，并从水分仪上读取含水率示值和标准偏差。
动态取样不少于4次，每次 取样应在30 s以内完成，取样完成后将样品送至实验室进行含水率检测 6．3．3．4将每袋实验室样品分成z个试样分别使用烘箱法(此时z应不少于20个) 或者实验室静态水分仪(此时z应不少于25个)测得所有试样的含水率实验室样品 和试样示意见图1图1实验室样品和试样示意 注：每袋实验室样品用于z十试样量的总和应超过其总量的98％6．3．3．5在对烟叶或烟梗进行实验室检测前，应对其进行粉碎或者切成丝状 6．3．3．6每袋实验室样品的含水率为试样含水率之和除以试样个数之和，其计算公式见式(1)X一墨：±墨!±±塾ZJJG【烟草)29—20式中： 叉——每袋实验室样品的含水率(标准含水率)，％； xxz，，x，——每个试样的含水率，％； z——试样个数之和 6．3．3．7水分仪含水率示值误差的绝对值应符合4．1的要求，其计算公式见式(2)AXl—I Xii—XI≤l△XA*【(2) 式中： △x——水分仪含水率示值误差，％；x*t——水分仪含水率显示值，％； 叉——每袋实验室样品的含水率(标准含水率)，％； AX^#——工艺要求所规定的允许误差，％ 6．3．4阻尼系数误差的检定 6．3．4．1分别计算每袋实验室样品的含水率标准偏差，其计算公式见式(3)。
t一√刍骞c卜贾，2式中：巩——每袋实验室样品的含水率标准偏差，％； X——每袋实验室样品的含水率(标准含水率)，％； x：——每个试样的含水率，％； z——试样个数之和 6．3．4．2计算”袋实验室样品含水率标准偏差的平均值其计算公式见式(4)；一生±生±：：：±垒(4)式中： 一——n袋实验室样品含水率标准偏差的平均值，％；吼，一z，，吒——每袋实验室样品含水率标准偏差，％； n——实验室样品袋数之和 6．3．4．3水分仪n次采样时含水率标准偏差读数均值和对应的”袋实验室样品含水率 的标准偏差均值之差应符合4．2的要求6．3．5输出电流误差的检定6．3 5．1水分仪的输出电流是其含水率显示值所对应的名义电流值6．3．5．2输出电流的检定点为3点，分别为输出电流满量程的0％、50％、100％，用 直流数字电流表测量输出电流，并分别记录其值6．3 5．3水分仪输出电流误差的绝对值应符合4．3的要求，其计算公式见式(5)△I—l k女一kz l≤l△In*l(5)式中：△卜一水分仪输出电流误差，mA； k＆——水分仪输出电流值(由直流数字电流表测得)，mA；JJG l烟草)29—20kx——水分仪显示值所对应的名义电流值，mA；△I^*——水分仪输出电流允许误差，mA。
6．3．6稳定性误差的检定 6．3．6．1水分仪稳定性误差的检定，是在不调准水分仪的零位和斜率等参数的情况下， 使其对标准板进行检测，当读数稳定后记录其示值，该项检测分别进行3次，然后对 3次检测值求平均值6 3．6．2本检定周期标准板的测量平均值与上一检定周期标准板(同一标准板)的测 量平均值之差的绝对值应符合4 4的要求，其计算公式见式(6)AS一}S$女#*一s±＆镕m j≤I△sA*|．一(6) 式中：△s——水分仪稳定性示值误差，％；s}＆#＆——本次标准板测量平均值，“； S￡女镕＆——上次标准板测量平均值，％； △s^*——稳定性允许误差，％6 4检定结果的处理6．4．1按本规程的要求，检定结果合格的出具检定证书，检定结果不合格的出具检定 结果通知书，并注职不合格项目，记录参照附录c 6．4．2对稳定性误差不合格的水分仪需进行检修和更换相应的部件，并按本规程以 3个月为一个周期对其进行检验跟踪，跟踪时间为一年若跟踪期内，经检验仍不台 格，就更换该仪器6．4．3对输出电流误差不合格的水分仪应对其进行校准，并再次按本规程对其进行检 定，直至符合要求然后以3个月为一个周期对其进行检验跟踪，跟踪时间为一年。
若 跟踪期内，经检验仍不合格，就更换相应的部件6 4．4对含水率示值误差、阻尼系数误差不合格的水分仪应按相应的测量曲线重新对 其进行校准，并再次按本规程对其进行检定，直至符合要求 6．4．5检定证书中应包括水分仪各项检定指标的检定结论 6．5检定周期 水分仪的检定周期一般不超过12个月JJG(烟草)29—20附录A阻尼特性和阻尼系数水分仪的阻尼特性是指水分仪的实时测量值跟随物料实际含水率波动的能力，水分 仪阻尼系数的大小直接影响其测量的灵敏度通常，水分仪可视为一阶测试系统，见图A．1 __——ot,o其频率响应函数为：H(im)一南，幅频特性为：图A1一阶测试系统相频 √l+(2EfRC)2 特性为：P(，)一一arc tg(2“fRC)一阶测试系统在正弦信号的激励下，其相频和 幅频特性见图A．2 h罗” rⅢ一≮}万∽：^2i盏j ＼／～'＼图A 2一阶测试系统幅频和相频特性由响应函数和图A．2可以看出： (a)当f--0时，则A一1，P(，)一0，信号无衰减地通过，所以可认为是不失真 的传输系统；JJG(烟草)29—20(b)当，一fo一百蒜瓦时，则A一去，驴(力一 詈，fo就是一阶系统的截止频率，改变RC就可改变此频率。
RC是时间常数，也称阻尼系数； (c)当卜时，则A÷o，擎(力÷一{}，一阶测试系统起积分作用，输出相位滞后输入相位90 通过以上分析可知，阻尼系数越小，一阶系统的截止频率就越高，其对高频信号的 抑制能力就越弱，表现为水分仪的实时测量值越能够迅速地反映物料含水率的实时变化 情况；反之，则效果相反，此时水分仪对物料实际含水率波动的平滑(抑制)效果就越 明显JJG(烟草)29—20附录B水分仪采样和内部信号处理流程B．1一般情况下，水分仪均具备采样功能其在采样时间段内可计算被测物料的含水 率平均值和标准偏差另外，采样时间段可根据实际情况进行人为设定 B 2一般情况下，水分仪的内部信号处理流程如图B．1所示1——输人信号， 一蔓x隧燮2 一阶数字滤波器； 3——回归计算；4——仪器内部处理， j——采样器； 6——水分仪显示厦输出信号图B．1水分仪信号处理流程JJG(烟草)29—20附录C烟草加工水分仪检定记录设备名称 使用部门 设备编号 检定环境 。
