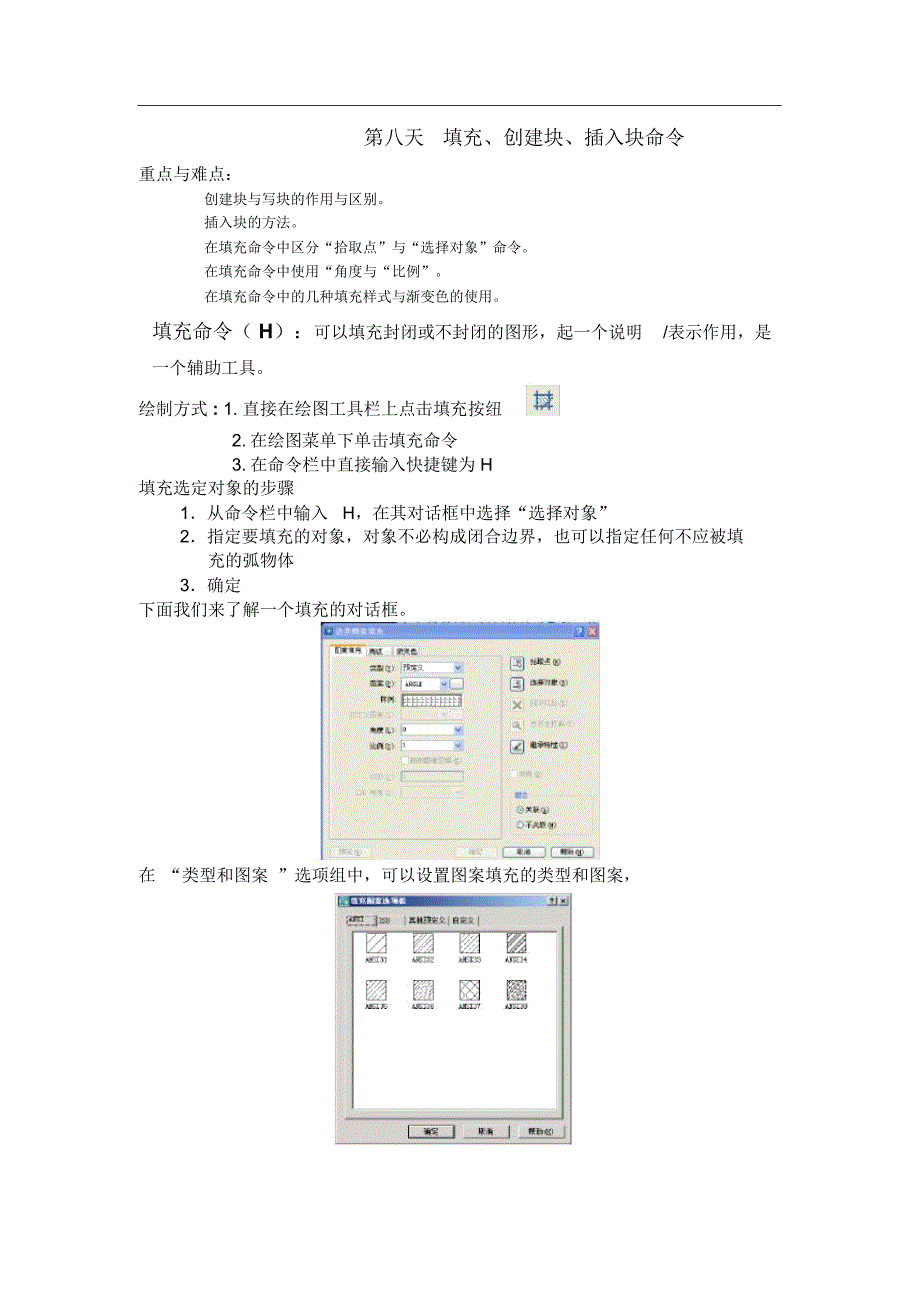

第八天 填充、创建块、插入块命令重点与难点：创建块与写块的作用与区别插入块的方法在填充命令中区分“拾取点”与“选择对象”命令在填充命令中使用“角度与“比例”在填充命令中的几种填充样式与渐变色的使用填充命令（ H）：可以填充封闭或不封闭的图形，起一个说明 /表示作用，是一个辅助工具绘制方式 : 1. 直接在绘图工具栏上点击填充按纽2. 在绘图菜单下单击填充命令3. 在命令栏中直接输入快捷键为 H 填充选定对象的步骤1．从命令栏中输入 H，在其对话框中选择“选择对象”2．指定要填充的对象，对象不必构成闭合边界，也可以指定任何不应被填充的弧物体3．确定下面我们来了解一个填充的对话框在 “类型和图案 ”选项组中，可以设置图案填充的类型和图案，拾取点：是指以鼠标左键点击，位置为准向四周扩散，遇到线形就停，所有显示虚线的图形是填充的区域，一般填充的是封闭的图形选择对象 ：是指鼠标左键击中的图形为填充区域，一般用于不封闭的图形继承特性 “图案的类型，角度和比例完全一致的复制，在另一填充区域内关联状态下的填充是指填充图形中有障碍图形的， 当删除障碍图形时， 障碍图形内的空白位置被填充图案自动修复在 “角度和比例 ”选项组中，可以设置用户定义类型的图案填充的角度和比例等参数。
注：比例大小要适当，过大过小都会使填充不上在此选项卡中普通 M ：只填充奇数外部 O：只填充图形的外部忽略 G：所有的都填率在渐变色选项卡中，我们可以选择颜色之间的渐变进行填充块也称为图块 ：是 AutoCAD图形设计中的一个重要概念在绘制图形时，如果图形中有大量相同或相似的内容， 或者所绘制的图形与已有的图形文件相同，则可以把要重复绘制的图形创建成块， 并根据需要为块创建属性， 指定块的名称、用途及设计者等信息，在需要时直接插入它们，从而提高绘图效率当然，用户也可以把已有的图形文件以参照的形式插入到当前图形中( 即外部参照 ) ，或是通过 AutoCAD设计中心浏览、查找、预览、使用和管理 AutoCAD 图形、块、外部参照等不同的资源文件块是一个或多个对象组成的对象集合，常用于绘制复杂、重复的图形一旦一组对象组合成块，就可以根据作图需要将这组对象插入到图中任意指定位置，而且还可以按不同的比例和旋转角度插入 在 AutoCAD中，使用块可以提高绘图速度、节省存储空间、便于修改图形创建块插入块存储块1、 创建块命令（ B）：创建块是指将所有单图形，合并成一个图形，交点只有一个绘制方式 : 1. 直接在绘图工具栏上点击创建块按纽2. 在绘图菜单下单击创建块命令3. 在命令栏中直接输入快捷键为 B将当前图形定义块的步骤1．创建要在块定义中使用的对象2．从绘图菜单中选择块中的“创建”3．在“块定义”对话框中的“名称”框中输入块名4．在“对象”下选择“转换为块” ，如果需要在图形中保留用于创建块定义的原对象，请确保未选中“删除”选项，如果选择了该选项，将从图形中删除原对象，5．选择“选择对象”确定创建块对话框中各主要选项的功能如下：1．“名称”文本框：用于输入块的名称，最多可使用 255 个字符。
2．“基点”选项区域：用于设置块的插入基点位置3．“对象”选项区域：用于设置组成块的对象4．“预览图标”选项区域：用于设置是否根椐块的定义保存预览图标如果保存了预览图标，通过设计中心将能够预览该图标5．“拖放单位”下拉列表框：用于设置从设计中心拖动块时的缩放单位6“说明”文本框：用于输入当前块的说明部分2、 插入块命令（ I ）：此命令可以在图形中插入块或其他图形，在插入的同时还可以改变所插入块或图形的比例与旋转角度绘制方式 : 1. 直接在绘图工具栏上点击插入块按纽2．在命令栏中直接输入快捷键为 I插入块对话框中各主要选项的功能如下：1．“名称”下拉列表框：用于选择块或图形的名称，用户也可以单击其后的“浏览”按纽，打开“选择图形文件”对话框，选择要插入的块和外部图形2．“插入点”选项区域：用于设置块的插入点位置3．“缩放比例” 选项区域：用于设置块的插入比例 可不等比例缩放图形， 在 X 、Y、 Z 三个方向进行缩放4．“旋转”选项区域：用于设置块插入时的旋转角度5．“分解”复选框，选中该复选框，可以将插入的块分解成组成块的各基本对象3、写块命令（ W）：此命令可以将块以文件的形式存入磁盘。
对话框中各选项含义如下：1．“源”选项区域：设置组成块的对象来源块”单选按纽：可以将使用创建块命令创建的块写入磁盘“整个图形”：可以把全部图形写入磁盘对象”：可以指定需要写入磁盘的块对象2．“目标”选项区域：设置块的保存名称、位置设计中心： Ctrl+2AutoCAD设计中心 (AutoCAD DesignCenter ，简称 ADC)为用户提供了一个直观且高效的工具，它与 Windows资源管理器类似选择“工具”，“设计中心”命令，或在“标准”工具栏中单击“设计中心”按钮，可以打开“设计中心”窗口 AutoCAD设计中心的功能使用 AutoCAD设计中心工具栏选项卡项目列表树状图切换预览窗口标题栏说明窗口存储路径文件夹选项卡： 显示所有文件的名称 左栏显示文件夹名称及所在位置， 右栏显示图形打开图形选项卡：显示当前所选图形的一此属性历史记录选项卡：记录最近打开的文件在 AutoCAD 2004中，使用 AutoCAD设计中心可以完成如下工作创建对频繁访问的图形、文件夹和 Web站点的快捷方式根据不同的查询条件在本地计算机和网络上查找图形文件， 找到后可以将它们直接加载到绘图区或设计中心。
浏览不同的图形文件，包括当前打开的图形和 Web站点上的图形库查看块、图层和其他图形文件的定义并将这些图形定义插入到当前图形文 件中通过控制显示方式来控制设计中心控制板的显示效果，还可以在控制板中显示与图形文件相关的描述信息和预览图像使用 AutoCAD设计中心，可以方便地在当前图形中插入块， 引用光栅图像及外部参照，在图形之间复制块、复制图层、线型、文字样式、标注样式以及用户定义的内容等课后练习：掌握本节所学内容，并完成一套施工图是风的细语、是雨的柔顺、斑驳了一道道古老的忧伤，刻在了灯火阑珊处 ?是桥的沧桑、是石的痕迹、流年了一首首陈旧的诗韵，铭在了秋月三更天 ?海棠红袖添香，墨迹染血苍凉安静中，晨曦相伴花香，展一笺前世的千秋歌遥 ;清雨深巷幽笛，挥洒寒月银装情浓处，夕阳西落桃源，留一篇今生的婉艳霓裳挽轻风拂墨，泼洒一秋雨红，拨开海棠的花事，聆听花瓣细语呢喃，深情里，香醉十里桃花，溪留百亩婉蓝摇曳的风铃，恍惚的倩影沉月入水禅心未改，凝霜了一夜烟波的伤梦灵润如玉的杏花黄似菊染的丝雨，阵阵飘莹、落琴弦瑟拂墨轻风，笔尖莹绕了一圈年轮， 轻轻的描出了圆圆的印迹， 淡色中，雅致的轻雨，穿巷飘过，留下了一串串流香的诗花。
