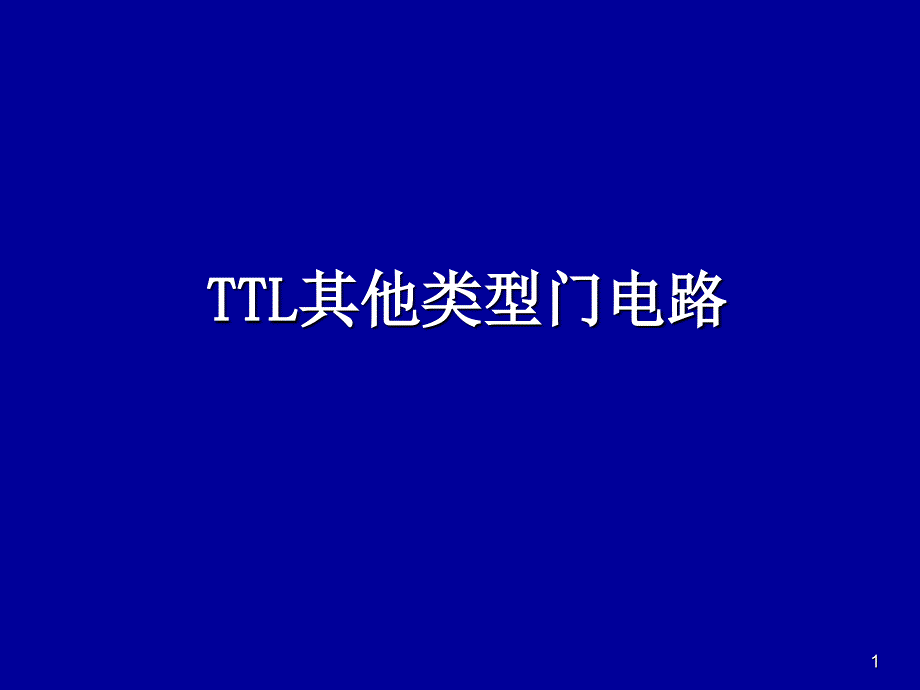

单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,,,*,TTL其他类型门电路,1,,知识点导入,这一讲我们将学习TTL其他类型门电路（或非门、异或门、三态门、OC门）的功能和应用此外，在电路设计时应遵循TTL集成逻辑门的使用注意事项2,,一、TTL其他类型门电路,,（一）或非门（74LS27）,,,,,,,,,,,,,有高出低，全低出高（有1出0，全0出1）,,即：,请写出教材P37图2－24输出端Y1、Y2、Y3的表达式3,（二）异或门（74LS86）,,,,,,,,,,,,集成异或门,,a）逻辑电路图 b）逻辑符号,,,当Ａ、Ｂ不相同时，Y为1，即：,,4,,,,,,,,异或门构成的正码/反码电路,,当控制端Ｂ为低电平时 （正码）,,,,,当控制端Ｂ为高电平时 （反码）,5,（三）三态门（TSL门）,,,,,,,,,,,,,当Ｅ为高电平时 （高电平有效）,,,,当Ｅ为低电平时，电路处于第三状态:禁止态（高阻态）,1.高电平有效的三态与非门,使能端或控制端,6,,2.低电平有效的三态与非门,当Ｅ为低电平时 （低电平有效）,,当Ｅ为高电平时，电路处于第三状态:禁止态（高阻态）,7,8,,,,,,,,,,,,3.用三态门实现数据总线,,,为了保证接至同一总线上的许多三态门能正常工作，在任一时刻只能有一个控制端为低电平，使该门信号进入总线，而其余所有控制端均应为高电平，对应门处于高阻态。
如上图所示，只要 按时间顺序轮流出现低电平，那么 三组信号就会轮流送到总线上9,（四）集电极开路输出门(ＯＣ门),,,,,,,,,,,,,,,,ＯＣ门在使用时，一般必须外接负载电阻或其它负载（如继电器、发光二极管等）和电源后才能正常工作否则，它的输出将变为另外两种状态：低电平和高阻态10,,ＯＣ门主要用途,,1、实现“线与”功能,,,,,,,,,,,,,,,,,,,几个一般的TTL门电路，输出端是不允许直接接在一起的，而几个OC门的输出端可以并接11,2、实现电平转换,,,一般LSTTL电路输出高电平为3Ｖ左右，低电平为0.3Ｖ，若要把逻辑电平变换成更高（例如15Ｖ）的输出电平，以满足其它形式的逻辑门电路或某些特殊的要求，只要使外接电源V,cc2,为15V12,3、驱动显示器件和执行机构,,,,,,,,,,,,,,,,可以用ＯＣ门直接驱动小电珠或发光二极管（需串联限流电阻）13,二、TTL集成逻辑门的使用注意事项,,,（一）电源电压及电源干扰的消除,,电源电压的变化对54系列应满足5V±10%、对74系列应满足5V±5%的要求，,电源的正极和地线不可接错。
二）输出端的连接,,具有推拉输出结构的TTL门电路的输出端,不允许直接并联使用，输出端不允许直接接电源Vcc或直接接地,集电极开路输出门（OC门）输出端可并联使用，,但公共输出端和电源Vcc之间应接负载电阻R,L,14,,（三）闲置输入端的处理,,,TTL集成门电路使用时，对于闲置输入端（不用的输入端）,一般不悬空，主要是防止干扰信号从悬空输入端上引入电路对于闲置输入端的处理以不改变电路逻辑状态及工作稳定性为原则1）对于与非门的闲置输入端可直接接电源电压Vcc，或通过1～10k,Ω的电阻接电源Vcc2）如前级驱动力允许时，可将闲置输入端与有用输入端并联使用3）,在外界干扰很小时，,与非门的闲置输入端可以剪断或悬空，但不允许接开路长线，以免引入干扰而产生逻辑错误4）或非门不使用的闲置输入端应接地5）与或非门中不使用的与门至少有一个输入端接地15,,练习题,第二章习题五-3，五-6，五-716,,。
