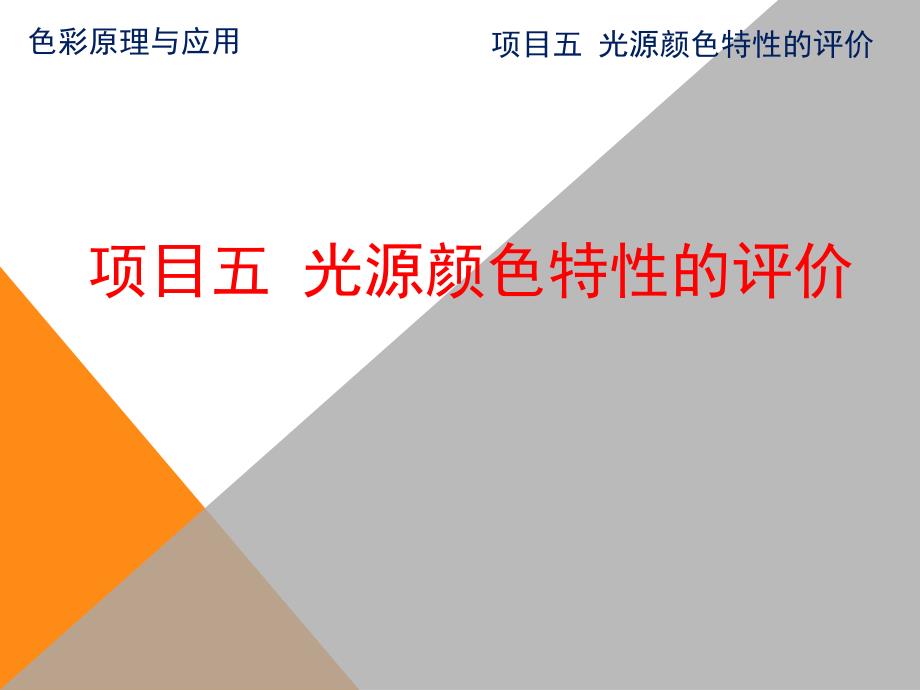

色彩原理与应用项目五 光源颜色特性的评价项目五 光源颜色特性的评价教学目标能力目标•了解光源的光度参数和色度参数； •了解标准光源的基本特征• 具有计算光源物理参数的测量和计算； • 具有测量光源光照度、光亮度的基本能力，具有评价光源 照明均匀性的能力； • 具有测量光源显色指数的能力和正确评价光源颜色特性的 能力； • 根据观察和测量内容，具有合理选择照明条件、观察条件 的能力知识目标• 掌握光源物理量的基本概念和颜色特性； • 掌握光源的光通量、发光强度、光照度和光亮度的计算； • 掌握光源的颜色温度、显色指数概念和光源颜色特性的评 价内容； • 掌握印刷行业对照明条件、观察条件等方面的内容和要求 色彩原理与应用项目五 光源颜色特性的评价任务1 光源的物理参数测量一、光源的物理参数• 光源的光线（辐射能）照射在物体（非发光体）上，经过物 体吸收、反射或透射而产生色彩 • 非发光体的颜色主要由其透过或反射的光谱成分决定 1．辐射能量 • 光源所辐射的能量称为辐射能，单位是J （焦[耳]） 2. 辐射通量 • 光源在单位时间内通过某一面积发射、传递或接收的辐射能 量称为辐射通量，以Φe（l）表示，单位为W。
• 辐射通量Φe（l）表示光源元面积在单位时间内传送出的客 观能量的多少一、光源的物理参数3．光通量 •光源在单位时间内在给出表面上流出可见光能的大小称为光通量，以Φv （l）表示，单位为流明（lm） •光通量与辐射通量之间的关系为： ΦV (l) KV(l)Φe(l) •V（l）为光谱光效率函数，就是辐射能转化为人眼可见光的程度 •K为辐射能光当量，K＝683 lm/W •1W 555nm辐射通量的单色辐射等于683 lm的辐射通量 •1 lm 555nm单色光的光通量相当于0.00146W辐射通量 •光通量可以理解为光谱不同波长辐射能对人眼产生光亮感觉作用的数量 特征的度量在人眼可以感觉到的光谱能量部分 •人眼对各种波长的感受性作用，各个波段所产生的光感觉程度也不同一、光源的物理参数4. 发光强度 • 在某一方向上单位立体角d内发出的光通量称为点光 源在该方向的发光强度，符号为I• 数学表达式为：I • 如果点光源为各向同性即发光强度各方向相同，则可以 用有限立体角代替小立体角d ，即I=/ • 发光强度的单位是坎德拉(cd)，在101325 Pa压力下，处 于铂凝固温度(2045K)的绝对黑体1/60cm2表面垂直方向 上的发光强度定作1坎德拉(cd)。
• 发光强度为1cd的点光源在单位立体角内发出的光通量 为1lm 一、光源的物理参数5．面发光度 • 对于一定面积的发光体，它的几何尺寸与光源到被照 面距离相比 • 小面积dS，在单位面积内所发出的光通量为面发光度 ，符号为M • 面发光度的单位为勒克斯（lx）或lm/m2• 面发光度的数学表达式为 M • 如果发光表面各点均匀发光，则： 一、光源的物理参数6. 光照度（1）光照度• 在被照明表面单位面积所接受的光通量称为光照度， 符号为E，单位为勒克斯（lx）或lm/m2• 光照度的数学表达式为E • 在均匀照明下则为• 面发光度M与光照度E的区别是面发光度的光通量是受 照面上发出的光通量的反射量一、光源的物理参数（2）距离平方反比定律 Ø 面积dS上的光照度E为：Ø 点光源直接照射一微面积时，微面积 的光照度与点光源的发光强度I成正 比 Ø 与点光源到微面积的距离r平方成反 比 Ø 与微面积法线和照射光束方向的夹角 θ的余弦成正比 Ø 垂直照射时（θ 0），光照度最大； 掠射时（ 90），光照度为零 一、光源的物理参数7. 光亮度• 光亮度表示发光表面不同位置和不同方向上的发光特性。
(1)光亮度 • 发光面积dS的面光源在给定的θ角方向上立体角d内发出 的光通量称为光亮度，符号为L• 数学表达式为：• 光亮度的单位尼特（nt，cd/m2 ）或熙提（sb，cd/cm2） • 1sb 104 nt 一、光源的物理参数(2) 朗伯定律 • 面积为S的均匀发光面，在某一方向的亮度为Lθ，它在 这个方向的发光强度为Iθ LθS cos • 若面光源的亮度在各个方向上都相等，即亮度不依赖方 向角，Lθ L 常数，即I0 LS • 则：Iθ I0 cos • 一个亮度在各方向都相等的发光面， 在某一方向的发光强度为Iθ，等于 这个面垂直方向上的发光强度I0乘 以方向角的余弦这就是发光强度 的余弦定律，也称朗伯定律 • 这样的发光面称朗伯发射面或朗伯 体，有时叫均匀漫射体或余弦发射 体、余弦发光面 二、光源照度的测量•以保障视觉工作要求和有利于工作效率与安全，节约能源和保护环境， 有必要对光源照明效果作出评价 •在国家2008年颁布的《GB－T 5700–2008 照明测量方法》中，对室内外 照明场所的照明测量仪器、测量方法和测量内容作了具体的规定 1. 照明测量仪器•测量光源照度大小的仪器一般采用照度计来计量。
照度计可测出可见光 波段和紫外线波段等不同波长的强度，可提供准确的测量结果 •照度计是一种测量人造光和自然光照强度的光学测试仪器，解决了连续 测量光照强度及自动记录的问题 •它是由光探测器、自动换档放大电路、曲线记录装置、数字打印装置和 瞬时数字显示装置组成 •照度计一般要求是体积小、重量轻，准确度高，具有色彩补偿和余弦补 偿功能二、光源照度的测量2. 测量条件• 在现场进行光照度测量时，白炽灯和卤钨灯累计 燃点时间在50小时以上，气体放电灯类光源累计 燃点时间在100小时以上 • 测量在白炽灯和卤钨灯燃点在15分钟后，气体放 电灯类光源燃点在40分钟后进行，并宜在额定电 压下进行光照度测量二、光源照度的测量 3. 照度测量方法 （1）中心布点法• 在照度测量的区域一般 将测量区域划分成矩形 网格，网格宜正方形， 应在矩形网格中心点测 量照度 • 受照区域的平均照度为二、光源照度的测量（2）四角布点法• 在照度测量的区域一般 将测量区域划分成矩形 网格，网格宜正方形， 应在矩形网格4个角点上 测量照度 • 受照区域的平均照度为二、光源照度的测量4. 照度标准 • 公共场所商场（店）的照度标准≥100lx； • 图书馆、博物馆、美术馆、展览馆台面照度的标准 ≥100lx。
• 办公室包括文书工作区为300lx，打字，绘图工作为 750lx； • 在工厂，生产线上的视觉工作的照度要求为1000lx； • 酒店、公共房间为200lx；商店的橱窗为1500～2000lx ； • 医院病房为150～200lx，紧急治疗区为500lx； • 学校、教室为400～700lx；食堂、室内健身房为300lx 三、光源亮度的测量• 亮度计用来测量光源发射出的可见光谱段能量 • 亮度是具有方向性的，在测量时，必须要明确仪器 的测量角 • 亮度测量时，可采用目视法，也可采用客观法色彩原理与应用项目五 光源颜色特性的评价任务2 光源的色度特性一、光源的光谱功率分布曲线•连续光谱：指光源所发射 的色光其波长覆盖了整个 可见光谱的范围钨丝白 炽灯和日光即属于这一类 型 •线光谱：指光源所发射的 色光其波长只在某个狭小 的范围内，如激光、低压 汞灯和低压纳灯即属于这 一类型 •连续光谱和线光谱的组合 ：这类光源所发射的光谱 是连续光谱和线光谱的组 合，普通日光灯也属于这 一类型二、光源的颜色温度1. 黑体 •黑体又称绝对黑体，是物理学上人为的假想出来的一种完全辐射 体，它能够全部吸收任何波长的辐射，是所有物体中吸收本领最大 的。
•当黑体被加热到高温状态时，它的表面将产生辐射，其表面按单 位面积辐射的光谱功率大小及其分布取决于它的温度 •在同样的温度下，黑体比其他任何光源按单位面积能辐射更大的 功率 •当黑体被加热时，其表面将辐射出光，使加热的温度不断升高， 它的最大光谱辐射功率随着加热温度的升高急剧上升，其相对光谱 功率分布的最大功率部位将向短波方向变化 •辐射体辐射光的光色按照红—黄—白—蓝的顺序变化二、光源的颜色温度不同温度下黑体辐射的相对功率分布曲线黑体不同温度的色度轨迹二、光源的颜色温度2. 颜色温度• 颜色温度：是用温度值表示光源颜色的一种物理量光源与 黑体在某温度T时所辐射的色光颜色相一致时，黑体此时的 辐射温度值T被规定为该光源的颜色温度• 光源在色度空间里的色度点正好落在黑体轨迹上，此时的温 度也称为绝对色温 • 相关色温：实际中许多其他的人工光源其计算出来的色度点 并不一定落在黑体轨迹上，而是在轨迹的附近这时只能用 光源与黑体轨迹最近的颜色来确定该光源的色温 • 色温作为衡量光源颜色的一个重要指标，广泛的运用在与颜 色复制及与颜色相关的领域内三、标准光源• 同一物体在不同光源或不同时相的日光照射下 ，其表面颜色是不同的。
• 测量物体表面的颜色，必须在一定的光源下进 行 • 为了统一颜色测量的标准，CIE规定了色度学 的标准照明体和标准光源 • CIE推荐6种标准照明体A、B、C、D、E、F和 3种标准光源A、B、C三、标准光源1. 标准照明体• 标准照明体从光谱能量分布的立场来定义 • 是指特定的光谱功率分布这一光谱功率分布不是必 须由一个光源直接提供，也不一定只能用一个光源来 实现标准照明体A、B、C标准照明体D三、标准光源• 标准照明体A代表绝对黑体加热到2856 K时所辐射的光， 其色度点正好落在CIE1931色度图的黑体轨迹上 • 标准照明体B代表相关色温大约为4874 K的直线阳光，它 的光色相当于中午的阳光，其色度点紧靠黑体轨迹 • 标准照明体C代表相关色温为6774 K的平均日光，其色度 点在黑体轨迹的上方 • 标准照明体D65相当于相关色温约为6504 K的日光，它的色 度点在黑体轨迹的上方 • 标准照明体D代表标准照明体D65以外的其他日光，如D50 ，色温为5003K • 标准照明体E，这是一种理论上的“等能”照明体，不代表 任何真实光源，多用于计算时使用 • 标准照明体F，这是一每时列“荧光”照明体，代表了各种 常用的荧光灯的波长特性。
名为F2、F3等，直到F12 三、标准光源2. 标准光源 • 光源是指具有能量辐射的实际发光体 • 标准光源A：色温2856K的充气钨丝灯，推荐使用熔凝石英 或玻璃带石英窗口的充气钨丝灯 • 标准光源B：A光源加一组特定的戴维斯吉伯逊液体滤光器 ，以产生相关色温4874K的辐射 • 标准光源C：A光源另一组特定的戴维斯吉伯逊液体滤光器 ，以产生相关色温6774K的辐射 CIE标准照明体A、B、C、D65的色度值 ABCD65D50D55D75 X109.8599.0898.0795.0496.4296.6894.96 Y100.00100.00100.00100.00100.00100.00100.00 Z35.5885.32118.23108.8982.4992.14122.61 x0.4476`0.34840.31010.31270.34570.33240.2990 y0.40740.35160.31620.32900.35850.34740.3149 u0.25600.21370.20090.19780.20920.20440.1978 v0.34950.32340.30730.31220.48810.48070.2485 x100.45120.34980.31040.3138 y100.40590.35270.31910.3310 u10025900.21420.20000.1979 v100.34950.32390.30840.3130三、标准光源•CIE规定的标准照明体D也叫做典型日光或重组日光。
•CIE推荐用D50（5004K）、D55（5503K）、D65。
