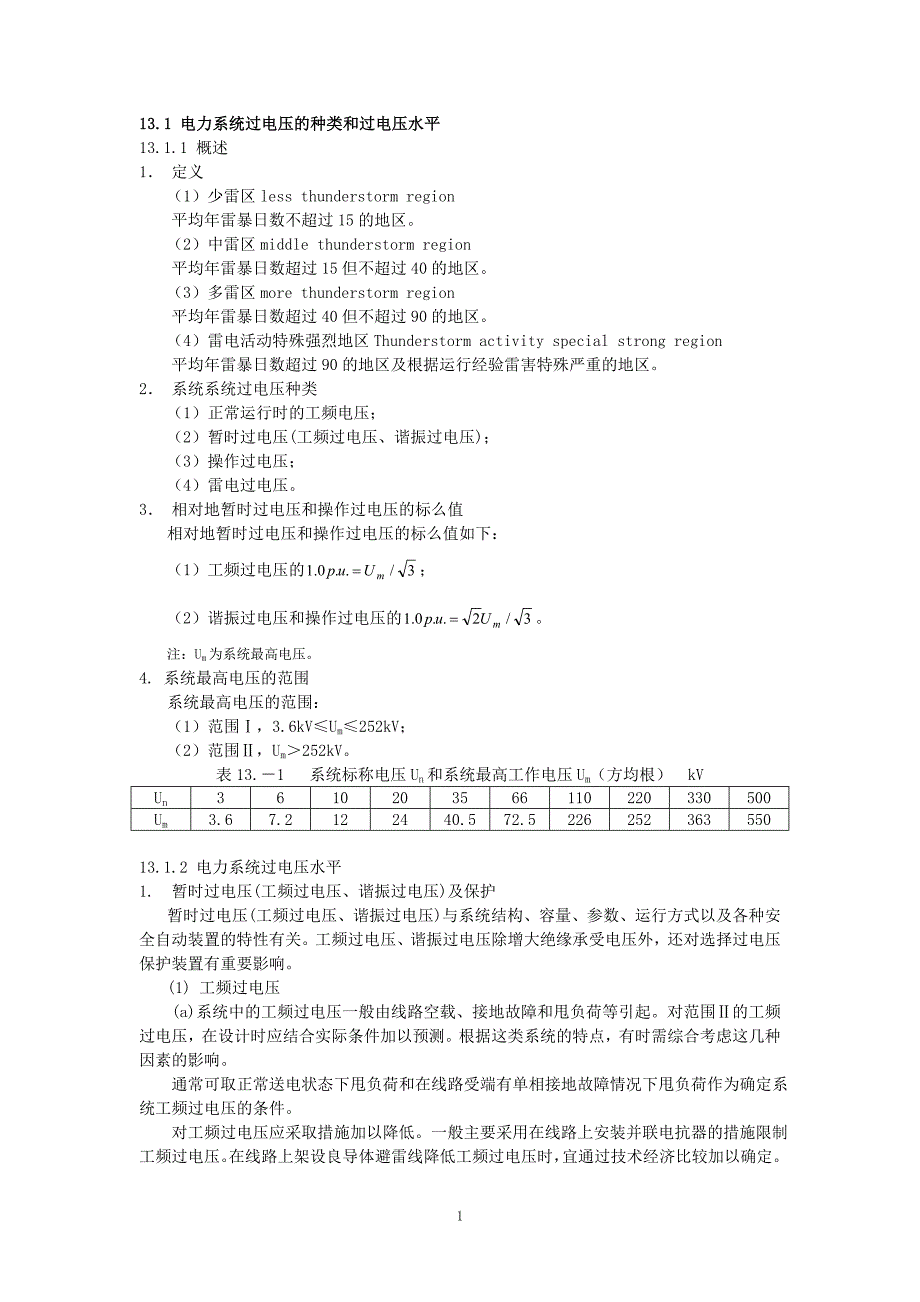

113.113.1 电力系统过电压的种类和过电压水平电力系统过电压的种类和过电压水平 13.1.1 概述 1． 定义 （1）少雷区 less thunderstorm region平均年雷暴日数不超过 15 的地区 （2）中雷区 middle thunderstorm region平均年雷暴日数超过 15 但不超过 40 的地区 （3）多雷区 more thunderstorm region平均年雷暴日数超过 40 但不超过 90 的地区 （4）雷电活动特殊强烈地区 Thunderstorm activity special strong region平均年雷暴日数超过 90 的地区及根据运行经验雷害特殊严重的地区 2． 系统系统过电压种类 （1）正常运行时的工频电压； （2）暂时过电压(工频过电压、谐振过电压)； （3）操作过电压； （4）雷电过电压 3． 相对地暂时过电压和操作过电压的标么值 相对地暂时过电压和操作过电压的标么值如下：（1）工频过电压的；3/..0 . 1mUup（2）谐振过电压和操作过电压的3/2..0 . 1mUup注：Um为系统最高电压4. 系统最高电压的范围 系统最高电压的范围： （1）范围Ⅰ，3.6kV≤Um≤252kV； （2）范围Ⅱ，Um＞252kV。
表 13.－1 系统标称电压 Un和系统最高工作电压 Um（方均根） kVUn3610203566110220330500 Um3.67.2122440.572.522625236355013.1.2 电力系统过电压水平 1. 暂时过电压(工频过电压、谐振过电压)及保护 暂时过电压(工频过电压、谐振过电压)与系统结构、容量、参数、运行方式以及各种 安全自动装置的特性有关工频过电压、谐振过电压除增大绝缘承受电压外，还对选择过 电压保护装置有重要影响 (1) 工频过电压(a)系统中的工频过电压一般由线路空载、接地故障和甩负荷等引起对范围Ⅱ的工频 过电压，在设计时应结合实际条件加以预测根据这类系统的特点，有时需综合考虑这几 种因素的影响通常可取正常送电状态下甩负荷和路受端有单相接地故障情况下甩负荷作为确定 系统工频过电压的条件对工频过电压应采取措施加以降低一般主要采用路上安装并联电抗器的措施限 制工频过电压路上架设良导体避雷线降低工频过电压时，宜通过技术经济比较加以2确定系统的工频过电压水平一般不宜超过下列数值： 线路断路器的变电所侧 1.3p.u. 线路断路器的线路侧 1.4p.u. （b）对范围Ⅰ中的工频过电压 对范围Ⅰ中的 110kV 及 220kV 系统，工频过电压一般不超过 1.3p.u.；3kV～10kV 和35kV～66kV 系统，一般分别不超过和。
31 . 1up..3up应避免在 110kV 及 220kV 有效接地系统中偶然形成局部不接地系统，并产生较高的工 频过电压对可能形成这种局部系统、低压侧有电源的 110kV 及 220kV 变压器不接地的中 性点应装设间隙因接地故障形成局部不接地系统时该间隙应动作；系统以有效接地方式 运行发生单相接地故障时间隙不应动作间隙距离的选择除应满足这两项要求外，还应兼 顾雷电过电压下保护变压器中性点标准分级绝缘的要求 （2）谐振过电压 (a) 谐振过电压包括线性谐振和非线性(铁磁)谐振过电压，一般因操作或故障引起系 统元件参数出现不利组合而产生应采取防止措施，避免出现谐振过电压的条件；或用保 护装置限制其幅值和持续时间1)为防止发电机电感参数周期性变化引起的发电机自励磁(参数谐振)过电压，一般可 采取下列防止措施：a)使发电机的容量大于被投入空载线路的充电功率；b)避免发电机带空载线路启动或避免以全电压向空载线路合闸；c)快速励磁自动调节器可限制发电机同步自励过电压发电机异步自励过电压，仅能 用速动过电压继电保护切机以限制其作用时间2)应该采用转子上装设阻尼绕组的水轮发电机，以限制水轮发电机不对称短路或负荷 严重不平衡时产生的谐振过电压。
(b) 范围Ⅱ的系统当空载线路上接有并联电抗器，且其零序电抗小于线路零序容抗时， 如发生非全相运行状态(分相操动的断路器故障或采用单相重合闸时)，由于线间电容的影 响，断开相上可能发生谐振过电压上述条件下由于并联电抗器铁芯的磁饱和特性，有时在断路器操作产生的过渡过程激 发下，可能发生以工频基波为主的铁磁谐振过电压在并联电抗器的中性点与大地之间串接一接地电抗器，一般可有效地防止这种过电压 该接地电抗器的电抗值宜按补偿并联电抗器所接线路的相间电容选择，同时应考虑以下因 素：1)并联电抗器、接地电抗器的电抗及线路容抗的实际值与设计值的变异范围；2)限制潜供电流的要求；3)连接接地电抗器的并联电抗器中性点绝缘水平 (c) 范围Ⅱ的系统中，当空载线路(或其上接有空载变压器时)由电源变压器断路器合 闸、重合闸或由只带有空载线路的变压器低压侧合闸、带电线路末端的空载变压器合闸以 及系统解列等情况下，如由这些操作引起的过渡过程的激发使变压器铁芯磁饱和、电感作 周期性变化，回路等值电感在 2 倍工频下的电抗与 2 倍工频下线路入口容抗接近相等时， 可能产生以 2 次谐波为主的高次谐波谐振过电压应尽量避免产生 2 次谐波谐振的运行方式、操作方式以及防止在故障时出现该种谐振 的接线；确实无法避免时，可在变电所线路继电保护装置内增设过电压速断保护，以缩短 该过电压的持续时间。
(d) 范围Ⅰ的系统中有可能出现下列谐振过电压：31)110kV 及 220kV 系统采用带有均压电容的断路器开断连接有电磁式电压互感器的空 载母线，经验算有可能产生铁磁谐振过电压时，宜选用电容式电压互感器已装有电磁式 电压互感器时，运行中应避免可能引起谐振的操作方式，必要时可装设专门消除此类铁磁 谐振的装置2)由单一电源侧用断路器操作中性点不接地的变压器出现非全相或熔断器非全相熔断 时，如变压器的励磁电感与对地电容产生铁磁谐振，能产生 2.0p.u～3.0p.u.的过电压； 有双侧电源的变压器在非全相分合闸时，由于两侧电源的不同步在变压器中性点上可出现 接近于 2.0p.u.的过电压，如产生铁磁谐振，则会出现更高的过电压3)经验算如断路器操作中因操动机构故障出现非全相或严重不同期时产生的铁磁谐振 过电压可能危及中性点为标准分级绝缘、运行时中性点不接地的 110kV 及 220kV 变压器的 中性点绝缘，宜在中性点装设间隙，对该间隙的要求与 1.(1)(b)同在操作过程中，应先 将变压器中性点临时接地有单侧电源的变压器，如另一侧带有同期调相机或较大的同步电动机，也类似有双侧 电源的情况。
4）3kV～66kV 不接地系统或消弧线圈接地系统偶然脱离消弧线圈的部分，当连接有中 性点接地的电磁式电压互感器的空载母线(其上带或不带空载短线路)，因合闸充电或在运 行时接地故障消除等原因的激发，使电压互感器过饱和则可能产生铁磁谐振过电压为限 制这类过电压，可选取下列措施：a)选用励磁特性饱和点较高的电磁式电压互感器b)减少同一系统中电压互感器中性点接地的数量，除电源侧电压互感器高压绕组中性 点接地外，其它电压互感器中性点尽可能不接地c)个别情况下，在 10kV 及以下的母线上装设中性点接地的星形接线电容器组或用一段 电缆代替架空线路以减少 XC0，使 XC0＜0.01Xm注：Xm为电压互感器电压作用下单相绕组的励磁电抗d)在互感器的开口三角形绕组装设 RΔ≤0.4(Xm/ K132) 电阻(K13为互感器一次绕组与 开口三角形绕组的变比)或装设其它专门消除此类铁磁谐振的装置e)10kV 及以下互感器高压绕组中性点经 Rp·n≥0.06Xm(容量大于 600W)的电阻接地 5）3kV～66kV 不接地及消弧线圈接地系统，应采用性能良好的设备并提高运行维护水 平，以避免在下述条件下产生铁磁谐振过电压：a)配电变压器高压绕组对地短路；b)送电线路一相断线且一端接地或不接地。
6）有消弧线圈的较低电压系统，应适当选择消弧线圈的脱谐度，以便避开谐振点；无 消弧线圈的较低电压系统，应采取增大其对地电容等措施(如安装电力电容器等)，以防止 零序电压通过电容，如变压器绕组间或两条架空线路间的电容耦合，由较高电压系统传递 到中性点不接地的较低电压系统，或由较低电压系统传递到较高电压系统，或回路参数形 成串联谐振条件，产生高幅值的转移过电压 2. 操作过电压及保护 (1)线路合闸和重合闸过电压范围Ⅰ的线路合闸和重合闸过电压一般不超过 3.0p.u.，通常无需采取限制措施 (2)空载线路分闸过电压空载线路开断时，如断路器发生重击穿，将产生操作过电压对范围Ⅰ，66kV 及以下系统中，开断空载线路断路器发生重击穿时的过电压一般不超 过 3.5p.u.开断前系统已有单相接地故障，使用一般断路器操作时产生的过电压可能超 过 4.0p.u.为此，选用操作断路器时，应该使其开断空载线路过电压不超过 4.0p.u.4(3)开断并联电容补偿装置的过电压 3kV～66kV 系统开断并联电容补偿装置如断路器发生单相重击穿时，电容器高压端对地 过电压可能超过 4.0p.u.开断前电源侧有单相接地故障时，该过电压将更高。
开断时如发生两相重击穿，电容器极间过电压可能超过CnU.25 . 2操作并联电容补偿装置，应采用开断时不重击穿的断路器对于需频繁投切的补偿装 置，宜按图 13.－1(a)装设并联电容补偿装置金属氧化物避雷器(F1 或 F2)，作为限制单相 重击穿过电压的后备保护装置在电源侧有单相接地故障不要求进行补偿装置开断操作的 条件下，宜采用 F1断路器操作频繁且开断时可能发生重击穿或者合闸过程中触头有弹跳 现象时，宜按图 13.－1(b)装设并联电容补偿装置金属氧化物避雷器(F1 及 F3 或 F4)F3 或 F4 用以限制两相重击穿时在电容器极间出现的过电压当并联电容补偿装置电抗器的电 抗率不低于 12%时，宜采用 F4注：Un.C为电容器的额定电压图 13.－1 并联电容补偿装置的避雷器保护接线 (a)单相重击穿过电压的保护接线；(b)单、两相重击穿过电压的保护接线(4)操作空载变压器和并联电抗器等的过电压 (a)开断空载变压器由于断路器强制熄弧(截流)产生的过电压，与断路器型式、变压器 铁芯材料、绕组型式、回路元件参数和系统接地方式等有关当开断具有冷轧硅钢片的变压器时，过电压一般不超过 2.0p.u.，可不采取保护措施。
开断具有热轧硅钢片铁芯的 110kV 及 220kV 变压器的过电压一般不超过 3.0p.u.；66kV 及以下变压器一般不超过 4.0p.u.采用熄弧性能较强的断路器开断激磁电流较大的变压器以及并联电抗补偿装置产生的 高幅值过电压，可在断路器的非电源侧装设阀式避雷器加以限制保护变压器的避雷器可 装在其高压侧或低压侧但高低压侧系统接地方式不同时，低压侧宜装设操作过电压保护 水平较低的避雷器b)在可能只带一条线路运行的变压器中性点消弧线圈上，宜用阀式避雷器限制切除最 后一条线路两相接地故障时，强制开断消弧线圈电流在其上产生的过电压c)空载变压器和并联电抗补偿装置合闸产生的操作过电压一般不超过 2.0p.u.，可不 采取保护措施 (5) 开断高压感应电动机的过电压5在开断高压感应电动机时，因断路器的截流、三相同时开断和高频重复重击穿等会产 生过电压(后两种仅出现于真空断路器开断时)过电压幅值与断路器熄弧性能、电动机和 回路元件参数等有关开断空载电动机的过电压一般不超过 2.5p.u.开断起动过程中的 电动机时，截流过电压和三相同时开断过电压可能超过 4.0p.u.，高频重复重击穿过电压 可能超过 5.0p.u.。
采用真空断路器或采用的少油断路器截流值较高时，宜在断路器与电 动机之间装设旋转电机金属氧化物避雷器或 。
