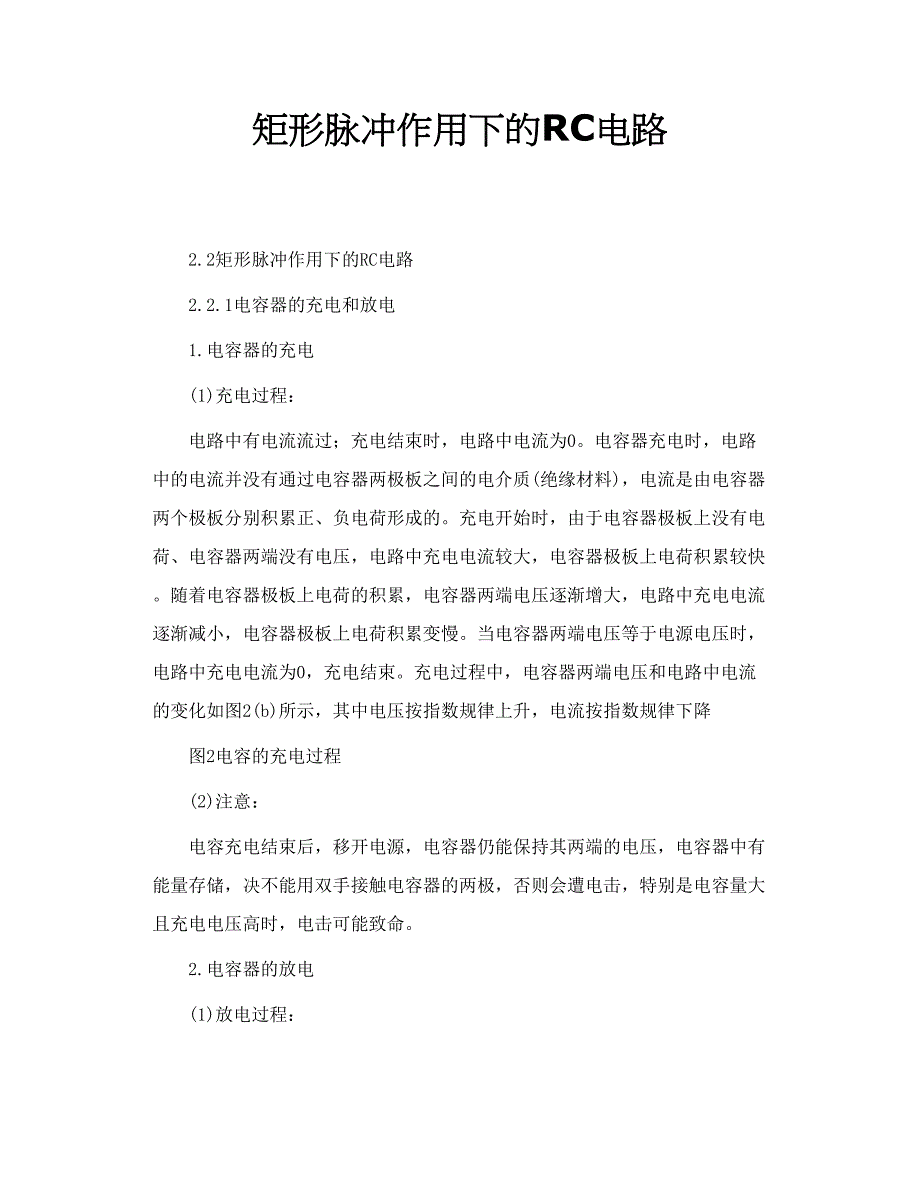

矩形脉冲作用下的矩形脉冲作用下的RC电电路路2.2矩形脉冲作用下的RC电路2.2.1电容器的充电和放电1.电容器的充电(1)充电过程：电路中有电流流过；充电结束时，电路中电流为0电容器充电时，电路中的电流并没有通过电容器两极板之间的电介质(绝缘材料)，电流是由电容器两个极板分别积累正、负电荷形成的充电开始时，由于电容器极板上没有电荷、电容器两端没有电压，电路中充电电流较大，电容器极板上电荷积累较快随着电容器极板上电荷的积累，电容器两端电压逐渐增大，电路中充电电流逐渐减小，电容器极板上电荷积累变慢当电容器两端电压等于电源电压时，电路中充电电流为0，充电结束充电过程中，电容器两端电压和电路中电流的变化如图2(b)所示，其中电压按指数规律上升，电流按指数规律下降图2电容的充电过程(2)注意：电容充电结束后，移开电源，电容器仍能保持其两端的电压，电容器中有能量存储，决不能用双手接触电容器的两极，否则会遭电击，特别是电容量大且充电电压高时，电击可能致命2.电容器的放电(1)放电过程：放电过程中，电路中有电流流过；放电结束时，电路中电流为0放电开始时，电容器两端电压高，电路中放电电流大，放电速度较快。
随着放电的延续，电容器两端电压降低，电路中放电电流减小，放电速度减慢，最终电容器两端电压为0，放电结束放电过程中，电容器两端电压和电路中电流的变化如图3(b)所示，其中电压按指数规律下降，电流反方向按指数规律减小图3电容的放电过程(2)通交隔直特性在直流电路中，电容器充电结束后，由于电容器两个极板之间的电压不再变化，含电容的回路不再有电流，相当于电容器开路，这就是电容器的“隔直流特性“在交流电路中，由于交流电压是不断变化的，所以含电容器的交流电路始终有电流，这就是电容器的“通交流特性“3.时间常数电容器充、放电的快慢用时间常数(τ)来衡量1)概念：电容器充电时，电容电压从0开始到所提供电源电压的63.2%所需要的时间；或电容器放电时，电容电压降到36.8%所需要的时间2)计算公式：τ=RC式中，τ--单位为秒(s)；R--电容器两端的(等效)电阻值，单位为欧(Ω)；C--电容器的电容量，单位为法(F)2.2.2微分电路1.微分电路的组成(1)电路图：图4微分电路电路中1、2两个端点称输入端，3、4两个端点称输出端矩形脉冲从1、2端输入，在3、4端就可输出如图4(b)所示的正、负尖脉冲(2)工作条件：时间常数远小于输入矩形脉冲的宽度(τto)，通常选择τto 2.电路的工作过程(1)t t1期间输入端输入电压为0，输出端输出电压也为0。
即：ui=0，uo=02)t=t1当t=t1时，输入电压ui从0跳变到E，电路开始对电容器C充电由于电容器电荷的积累总是要有一个过程，在此瞬间电容器两端的电压为0，输入端的电压全部加到电阻R上，使R上的电压产生与输入电压同样大小的跳变即：ui=E，uC=0，uo=E3)t1 tt2期间在t1 tt2期间，输入电压保持E不变，电容器两端电压按指数规律快速升高到E，电阻上电压同样快速下降到0，形成正尖脉冲输出即：ui=E，uC=E，uo=04)t=t2当t=t2时，输入电压ui从E跳回到0，电容器开始放电由于电容器积累的电荷释放也是要有一个过程，在此瞬间电容器两端电压保持E不变，并且通过输入端全部加到电阻R上，使R上产生同样大小的负电压即：ui=0，uC=E，uo=-E5)t t2期间在t t2期间，输入电压为0，电容器两端电压按指数规律快速下降到0，电阻上电压也同样快从-E回到0，电路回到原先状态若再有一个矩形脉冲输入，电路将重复上述过程注意：接通电路输入电压发生跳变的瞬间，电容器两端的电压保持原有的值不变，通常把这种特性称为电容电压不能突变若电容器原来没有充电，则电路接通瞬间电容器相当于“短路“；若电容器已经充电，则电路接通瞬间电容器相当于一个“电压源“。
这种特性可用换路定理来描述，即uC(0+)=uC(0-)式中，0-表示电路状态发生转换前的一瞬间，0+表示电路状态发生转换后的一瞬间2.2.3积分电路微分电路可以将矩形脉冲变换成正、负尖脉冲，积分电路则可以将矩形脉冲变换为三角波1.积分电路的组成(1)电路图：图5积分电路电路中1、2两个端点称输入端，3、4两个端点称输出端矩形脉冲从1、2端输入，在3、4端就可输出如图5(b)所示的三角波2)工作条件：时间常数远大于输入矩形脉冲的宽度(τto)，通常选择τ5 to 2.电路的工作过程(1)t t1期间输入端输入电压为0，输出端输出电压也为02)t=t1当t=t1时，输入电压从0跳变到E，电路开始对电容器C充电由于电容器两端电压不能突变，输出电压仍为03)t1 tt2期间在t1 tt2期间，输入电压保持E不变，电容器两端电压缓慢升高，输出电压近似按线性上升4)t=t2当t=t2时，输入电压从E跳回到0，电容器开始放电由于电路的时间常数很大，放电开始时，电容器充电过程中充得的电压远没有达到最大值E，放电从实际充得的电压开始5)t t2期间在t t2期间，输入电压为0，电容器两端电压缓慢下降，输出电压近似按线性下降到0，电路回到原先状态。
若再有一个矩形脉冲输入，电路将重复上述过程2.2.4电容器的串、并联1.电容器的串联电容器串联主要特点如下：①每个电容器容量的倒数和等于总容量的倒数，与电阻并联类似②每个电容器两端的电压之和等于电路的总电压，其中电容量最小的电容器承受的电压最大UC=UC1+UC2+···+UCN当只有两只电容器时，有如下分压公式UC1=UC UC2=UC 2.电容器的并联电容器并联主要特点如下：①每个电容器容量的和等于总容量，与电阻串联类似C=C1+C2+···+CN②每个电容器两端的电压相等UC=UC1+UC2+···+UCN“七“乐无穷，尽在新浪新版博客，快来体验啊~请点击进入~。
