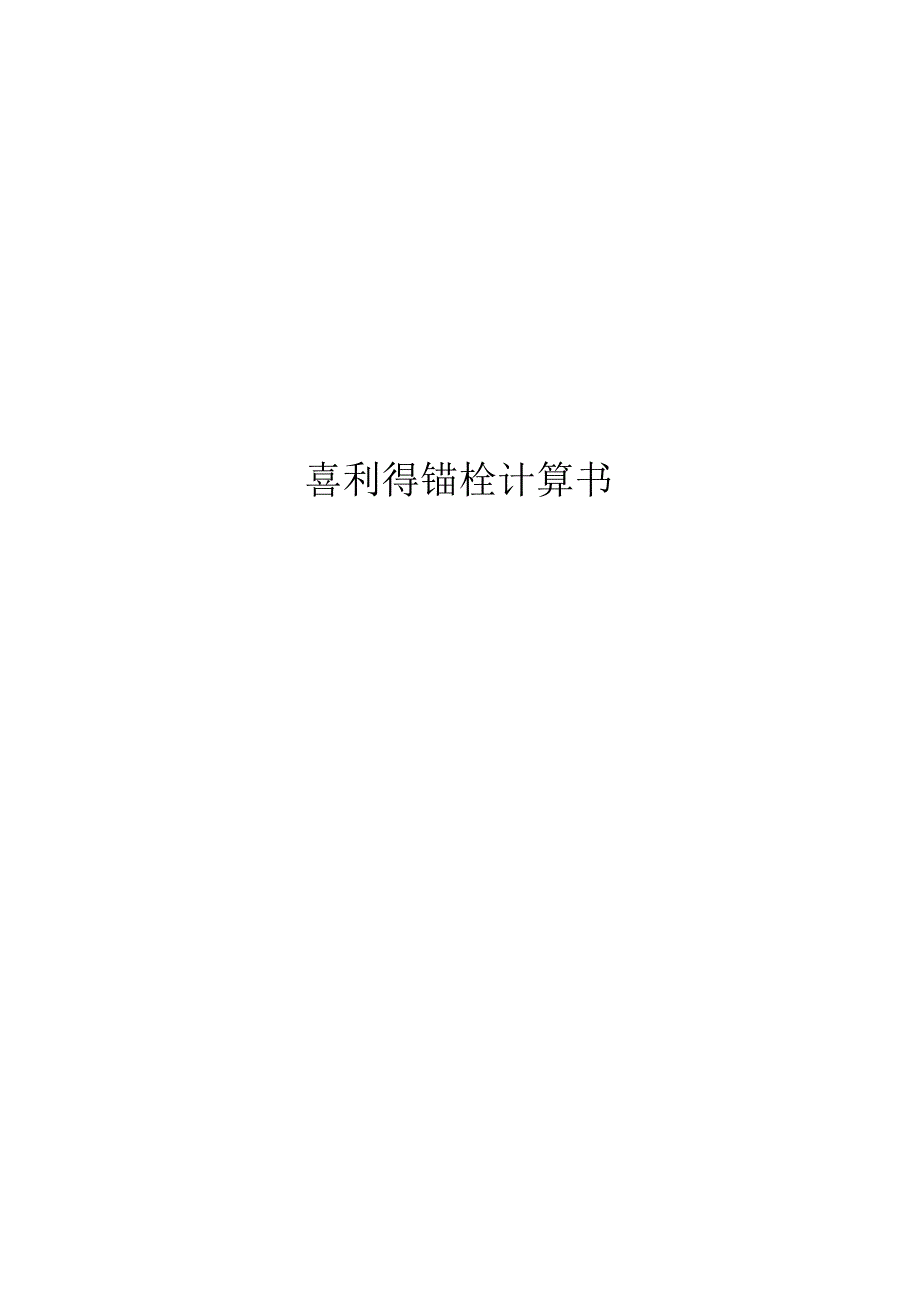

喜利得锚栓计算书编制单位：喜利得（中国）商贸有限公司依据JGJ145《混凝土结构后锚固技术规程》计算：取花岗岩抗压强度为100MPa=IOoN/mm?;石材安装边距CI为150mmoN0rk.c=7.0(fcυ.κ)0,5h√5=7.OXlOO05×4015=17708N(6.13-3)Scr-N=3het=3×40=120mm CCr∙N=1.5hcf=1.5×40=60mmCι=150mm>Ccr.N=60mm取Ci=Ccr-N=60mmΨs∙n=0.7+0.3(Cι∕Ccr.n)=0.7+0.3×60/60=1.0 (6.1.6)Ψre∙N=0.5+het/200=0.5+40/200=0.7 (6.1.7)NgSd=O偏心距∈N=0ΨecN=l∕(1+2eN/Scr.n)=1∕(1+2XO)=1.0 (6.1.8)取 Si= Scr∙N=120mm取 Sz=Scr∙N=120mm取 Cι=Ccr.N=60mmA0C.N=ScΓ.N2=1202=14400mm2Sι=700mm>Scr.N=120mmS2=700mm>Scr.N=120mmCι=150mm>Ccr.N=60mm取C2=Ccr∙N=60mmAc∙n=(Cι+Sι+0.5×Scγ∙n)×(C2+S2+0.5×Scγ∙n)(6.1.5-4)=(60+120+0.5 × 120)X(60+120+0.5X120)=57600mm2石材受拉承载力标准值Nrk-c=N0RK.c(Ac∙N/Aθc∙N)Ψs∙N∙Ψre∙N∙Ψec∙N∙Ψucr∙N(6.1.3-2)=17708×(57600/14400)×1.0X0.7X1.0=49582N石材受拉破坏承载力分项系数 Yrc∙n=3石材受拉破坏承载力设计值NRd.C=Nrk.c/Yrc∙n-49582∕3=16527N=16.5kN依据JGJ145《混凝土结构后锚固技术规程》计算：取花岗岩抗压强度为100MPa=IOoN/mm?;石材安装边距Cl为150mmo取C1=C2=Ccr.N=60mm;h=800mm>1.5CL取h=1.5Ci=90α=0.1×(1f∕C1)o∙5=O.081B=0.IX(dn0m∕C1)g=o.O71V0rk.c=1.35Crh/(fcu.κ)0⅛ll∙5 (6.1.16-1)=1.35×1Γo81×4O007'×(100)0-5X6015=9900NΨs∙v=O.7+0.3(C2∕1.5C1)=0.7+0.3×60/(1.5×60)=0.9 (6.1.19)Ψh∙v=(l.5C1∕h)ιz3=(l.5×60/90),/3=1 (6.1.20)Ψπ.v~1.0 1)βV~0Ψec∙v~1/(1+2θV/3Ci)—1 2)A0c.v=4.5C1M.5×602=16200mm2Ac.k(l.5C1+S2÷C2)×h=(1.5×60+120+60)×90=24300mm2石材受剪承载力标准值Vrk∙c-V0RK∙c(Ac♦v/A°c∙v)ΨS∙V*Ψh∙V∙Ψa∙v∙Ψec∙v(6.1.15-2)=9900X(24300/16200)×0.9×1.0×1.0×1.0×1.0=13365N石材受拉破坏承载力分项系数γRe.v=2.5群锚碎楔形破坏时的受剪承载力量设计值∀Rd.c=Vrk.c/γrc.v=13365∕2.5=5346N=5.346kN三、拉剪复核NSd=I∙8kN;Vsd-2.IlkN(Nsd∕Nrd.c)1∙5÷(Vsd∕Vrd.c)”=(1.8/16.5)1∙5+(2.11/5.346),-5=O.283<1满意要求(6.1.29-1)喜利得（中国）商贸有限公司2022.12.20。
