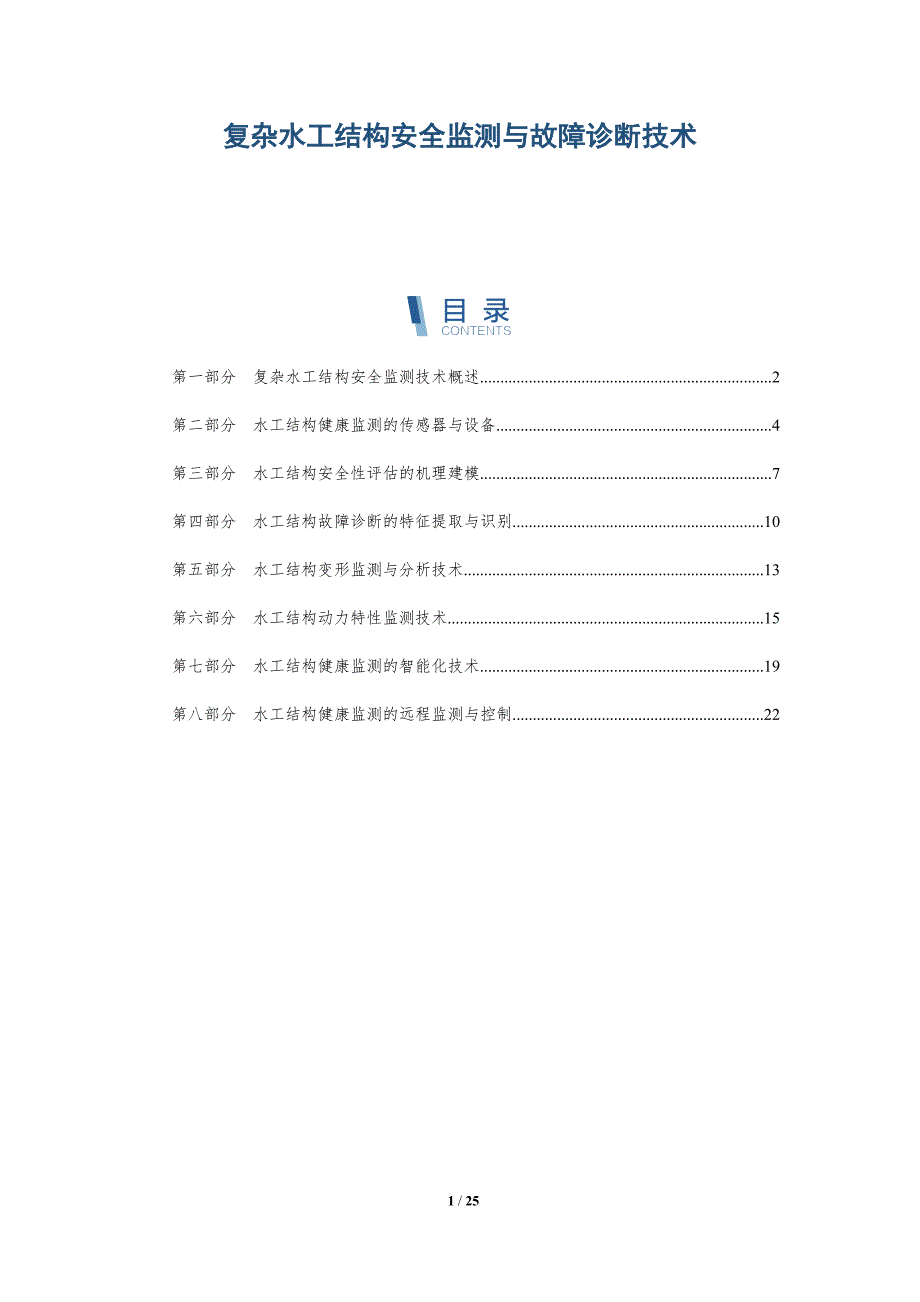

复杂水工结构安全监测与故障诊断技术 第一部分 复杂水工结构安全监测技术概述 2第二部分 水工结构健康监测的传感器与设备 4第三部分 水工结构安全性评估的机理建模 7第四部分 水工结构故障诊断的特征提取与识别 10第五部分 水工结构变形监测与分析技术 13第六部分 水工结构动力特性监测技术 15第七部分 水工结构健康监测的智能化技术 19第八部分 水工结构健康监测的远程监测与控制 22第一部分 复杂水工结构安全监测技术概述关键词关键要点复杂水工结构安全监测系统的组成1. 传感器系统：主要包括各种传感元件，如应变计、位移计、加速度计和压力计等，用于获取水工结构的各种物理参数，如应变、位移、加速度和压力等2. 数据采集系统：负责采集传感器系统采集到的数据，通常采用数据采集器或数据采集系统，并将其存储在本地或云端数据库中3. 数据传输系统：负责将采集到的数据传输到中央监测系统，通常采用有线或无线网络进行数据传输4. 中央监测系统：负责对采集到的数据进行处理、分析和存储，并生成相应的监测报告和报警信息复杂水工结构安全监测系统的数据分析方法1. 时域分析：时域分析是将监测数据按照时间顺序进行分析，主要包括数据趋势分析、峰值分析、平均值分析等。
2. 频域分析：频域分析是将监测数据转换为频谱图进行分析，主要包括傅里叶变换、小波变换、希尔伯特变换等3. 时频分析：时频分析是将监测数据同时在时域和频域进行分析，主要包括短时傅里叶变换、小波变换、希尔伯特-黄变换等4. 机器学习与人工智能：机器学习与人工智能技术可以用于监测数据的特征提取、分类和预测，实现故障诊断和健康评估 复杂水工结构安全监测技术概述复杂水工结构涉及大坝、水电站、水利枢纽等水利工程，这些结构体积庞大、运行环境复杂，安全与可靠性是其重要的性能指标为了保障复杂水工结构的安全运行，实现及时发现隐患、消除故障、保证运行安全的目标，需要对结构开展全面的安全监测 监测对象及关键点位复杂水工结构安全监测的对象主要包括:* 结构主体:包括大坝、堤坝、水电站厂房、引水渠等 机电设备:包括发电机组、输变电设备、控制系统等 环境要素:包括水位、流量、渗水量、温度、应力、振动等 常用监测技术类型复杂水工结构安全监测常用的技术类型包括:* 位移监测:通过安装测斜仪、位移传感器等设备，对结构的位移进行监测，判断结构的变形状况 应力监测:通过安装应力计、应变片等设备，对结构的应力进行监测，评估结构的受力状态。
振动监测:通过安装振动传感器、加速度计等设备，对结构的振动进行监测，识别结构的振动特征 渗漏监测:通过安装渗透计、水位计等设备，对结构的渗漏情况进行监测，判断结构的渗透性 温度监测:通过安装温度计、红外成像设备等设备，对结构的温度变化进行监测，评估结构的热应力状态 安全监测的数据采集及处理复杂水工结构安全监测系统的数据采集主要通过传感器和数据采集器等设备进行传感器将结构的状态信息转化为电信号，数据采集器将这些电信号转换成数字信号，并将其传输至计算机计算机对数据进行处理，包括信号放大、滤波、降噪、特征提取等，并根据预先设定的报警阈值对数据进行分析与判断，发现是否存在异常情况 安全监测预警及应急响应当监测数据分析发现结构存在异常情况时，安全监测系统会发出预警信号，通知相关人员采取相应的措施常见的应急响应措施包括:* 减少结构的荷载，降低结构的应力和变形 对结构进行维修或加固，消除结构的隐患 疏散人员，保证人员安全复杂水工结构安全监测技术是保障水利工程安全运行的重要手段通过对结构的实时监测，可以及时发现结构的异常情况，及时采取措施消除隐患，避免事故发生第二部分 水工结构健康监测的传感器与设备关键词关键要点水工结构健康监测传感器1. 传感器类型： - 位移传感器：用于测量水工结构的位移，如应变计、位移计、加速度计等。
- 应力传感器：用于测量水工结构的应力，如应变计、压力传感器等 - 振动传感器：用于测量水工结构的振动，如振动计、加速度计等 - 倾斜传感器：用于测量水工结构的倾斜，如倾斜计、水平仪等2. 传感器安装位置： - 传感器应安装在水工结构的关键部位，如坝体、坝基、溢流坝、闸门等 - 传感器应安装在易受损伤的部位，如裂缝、渗漏处等 - 传感器应安装在便于维护和更换的位置3. 传感器数据采集与传输： - 传感器采集的数据应通过电缆或无线方式传输至数据采集系统 - 数据采集系统应具有足够的存储容量和处理能力 - 数据采集系统应能够将数据传输至远程监控中心水工结构健康监测设备1. 数据采集系统： - 数据采集系统由传感器、数据采集器、数据存储器等组成 - 数据采集系统应具有足够的存储容量和处理能力 - 数据采集系统应能够将数据传输至远程监控中心2. 数据传输系统： - 数据传输系统由电缆、无线网络等组成 - 数据传输系统应具有足够的带宽和稳定性 - 数据传输系统应能够将数据安全地传输至远程监控中心3. 远程监控中心： - 远程监控中心由计算机、显示器、软件等组成。
- 远程监控中心可以实时接收数据，并对数据进行分析和处理 - 远程监控中心可以发出报警信号，提醒相关人员采取措施水工结构健康监测的传感器与设备水工结构健康监测系统主要由传感器、数据采集系统、数据传输系统、数据处理和分析系统以及预警系统组成传感器是健康监测系统的重要组成部分，直接获取水工结构的健康信息目前，水工结构健康监测中常用的传感器主要包括：* 位移传感器：用于测量水工结构的位移，如结构的水平、垂直和轴向位移等常用的位移传感器包括：应变计、位移计、加速度计和倾角仪等 应变传感器：用于测量水工结构的应变，如结构的拉伸、压缩、弯曲和剪切应变等常用的应变传感器包括：电阻应变计、光纤应变计和声发射传感器等 加速度传感器：用于测量水工结构的加速度，如结构的振动加速度和冲击加速度等常用的加速度传感器包括：压电加速度计、电容式加速度计和微机电系统（MEMS）加速度计等 温度传感器：用于测量水工结构的温度，如结构的混凝土温度、钢筋温度和水温等常用的温度传感器包括：热电偶、电阻温度计和光纤温度传感器等 压力传感器：用于测量水工结构的水压，如结构内部的水压力和外部的水压力等常用的压力传感器包括：压阻式压力传感器、电容式压力传感器和光纤压力传感器等。
渗流传感器：用于测量水工结构的渗流，如结构内部的渗流和外部的渗流等常用的渗流传感器包括：电阻式渗流传感器、电容式渗流传感器和光纤渗流传感器等 裂缝传感器：用于测量水工结构的裂缝，如结构内部的裂缝和外部的裂缝等常用的裂缝传感器包括：电阻式裂缝传感器、电感式裂缝传感器和光纤裂缝传感器等除了上述传感器外，水工结构健康监测还可能使用其他类型的传感器，如腐蚀传感器、疲劳传感器和老化传感器等这些传感器可以根据不同的监测目的和要求进行选择和配置水工结构健康监测系统的数据采集系统负责采集传感器获取的健康信息，并将其传输至数据传输系统数据采集系统通常由数据采集器、数据采集软件和数据存储设备组成数据采集器负责将传感器采集的健康信息进行数字化处理，并存储在数据存储设备中数据采集软件负责控制数据采集器的工作，并对采集的数据进行初步处理和分析数据传输系统负责将数据采集系统采集到的健康信息传输至数据处理和分析系统数据传输系统可以采用有线传输、无线传输或光纤传输等方式有线传输是最常用的数据传输方式，具有传输速度快、可靠性高和抗干扰能力强的优点，但布线复杂，维护成本高无线传输无需布线，具有灵活性强和成本低的优点，但传输速度较慢，可靠性较差，容易受到干扰。
光纤传输具有传输速度快、抗干扰能力强和安全性高的优点，但成本较高数据处理和分析系统负责对数据传输系统传输来的健康信息进行处理和分析，并提取出反映水工结构健康状况的特征参数数据处理和分析系统通常由数据处理软件和数据分析软件组成数据处理软件负责对采集到的健康信息进行预处理，如滤波、去噪和数据压缩等数据分析软件负责提取出反映水工结构健康状况的特征参数，如结构的位移、应变、加速度、温度、压力、渗流和裂缝等预警系统负责对数据处理和分析系统提取出的特征参数进行分析和评估，并发出预警信号预警系统通常由预警软件和预警设备组成预警软件负责对特征参数进行分析和评估，并根据预先设定的预警阈值发出预警信号预警设备负责将预警信号发出，并通知相关人员采取相应的措施第三部分 水工结构安全性评估的机理建模关键词关键要点【复杂水工结构安全性评估的机理建模】：1. 建立水工结构的有限元模型，包括结构、水流荷载和边界条件，并对模型进行验证和校准2. 分析水工结构在不同工况下的应力应变、位移变形等关键指标，并与设计标准和规范进行比较，以评估结构的安全性3. 建立水工结构的损伤模型，包括损伤类型、损伤程度和损伤位置等，并对损伤模型进行验证和校准。
水工结构安全监测与故障诊断技术】：# 水工结构安全性评估的机理建模水工结构安全评估的主要内容包括以下几个方面：1. 水工结构安全状态的监测与评价水工结构安全状态的监测与评价，是水工结构安全评估的基础和前提监测与评价的对象包括水工结构的变形、应力、渗流、温度、裂缝等，以及与其相关的环境因素，如水位、水压、气温、地质条件等2. 水工结构安全隐患的识别与分析水工结构安全隐患的识别与分析，是水工结构安全评估的核心环节识别与分析的对象包括水工结构的缺陷、劣化、老化等，以及与其相关的危险源，如地震、洪水、台风等3. 水工结构安全风险的评估水工结构安全风险的评估，是水工结构安全评估的最终目的评估的对象包括水工结构因缺陷、劣化、老化或危险源的作用而发生破坏或失效的可能性和后果4. 水工结构安全加固与改造措施的提出水工结构安全加固与改造措施的提出，是水工结构安全评估的延伸和补充加固与改造的对象包括水工结构的缺陷、劣化、老化等，以及与其相关的危险源 水工结构安全性评估的机理建模水工结构机理建模旨在建立能够反映结构真实损伤状态和考虑结构非线性的计算模型，为结构损伤智能诊断算法和健康状态综合评价方法提供依据水工结构机理模型主要包括：1. 水工结构受力与变形模型水工结构受力与变形模型，是描述水工结构受荷载作用后受力、变形和应力分布的模型。
受力与变形模型一般采用有限元法、边界元法或离散元法建立2. 水工结构损伤模型水工结构损伤模型，是描述水工结构损伤发生、发展和累积的模型损伤模型一般采用损伤力学、断裂力学或其他损伤理论建立3. 结构损伤与结构响应的关系模型结构损伤与结构响应的关系模型，是描述结构损伤与结构响应（如变形、应力、振动等）之间关系的模型关系模型一般采用回归分析、神经网络或其他机器学习方法建立4. 水工结构安全性评价模型水工结构安全性评价模型，是综合考虑水工结构受力与变形模型、损伤模型、损伤与响应关系模型等，对水工结构安全性进行评价的模型安全性评价模型一般采用可靠度分析、风险分析或其他安全性评价方法建立5. 水工结构智能诊断模型水工结构智能诊断模型，是基于结构机理模型、损伤模型、损伤与响应关系模型等，利用传感器采集的数据，识别和诊断。
