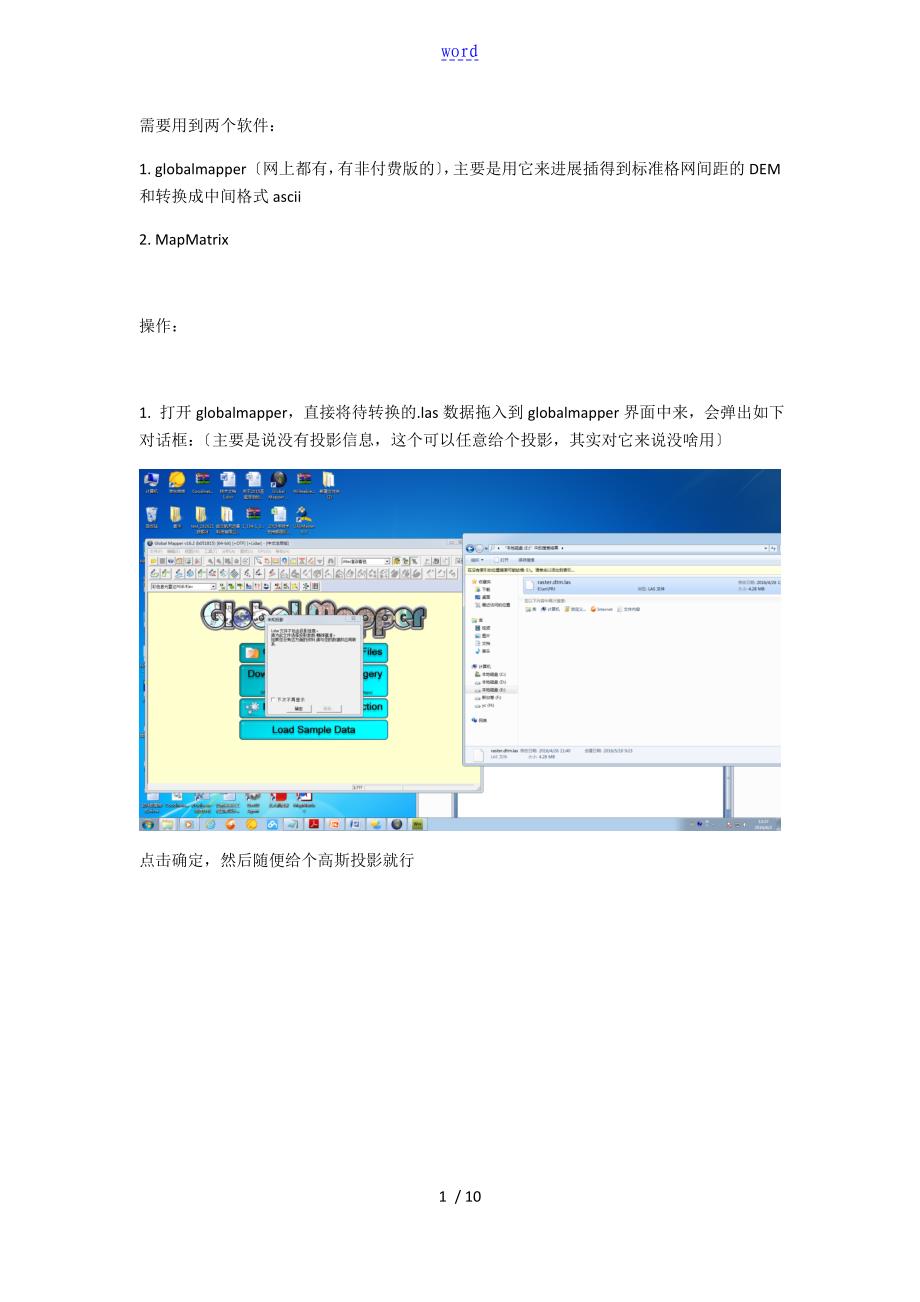

word需要用到两个软件：1. globalmapper〔网上都有，有非付费版的〕，主要是用它来进展插得到标准格网间距的DEM和转换成中间格式ascii2. MapMatrix操作：1. 打开globalmapper，直接将待转换的.las数据拖入到globalmapper界面中来，会弹出如下对话框：〔主要是说没有投影信息，这个可以任意给个投影，其实对它来说没啥用〕点击确定，然后随便给个高斯投影就行再点击确定继续 确定进来后就是这样的：2. 以上进来的就是离散点模式〔不规如此三角网模式〕 需要将他们变成规如此格网 操作： 菜单中的“工具〞------“控制中心〞，弹出对话框中，选中对应的las文件，右键用3D数据创建格网点确定，即开始转换这种转换纯粹是密集点云抽稀和插，保证每条边的边线长度根本上是上图中“手动指定使用的格网间距〞〔本例 2米〕转换完了后3. 导出中间格式在新转换出的图层上〔上图被选中就是〕右键，选中“输出--输出选中的图层〔s〕到新文件〞选择输出格式“Arc ASCII GRID"点击确定，弹出对话框意思是用当前投影信息，如果要改变投影信息，如此用工具菜单中的配置来设置，我们不需要改变投影，继续点击确定即可，弹出如下对话框在一般设置中设置x和y 方向格网间距即可，点确定，给定输出路径和名称，程序即会输出标准格网间距的 ascii码的高程模型。
globalmapper的使命完成了，可以关掉4. 格式转换在这一步要用到mapmatrix打开MapMatrix，点击菜单“工具〞中的“DEM转换〞工具弹出对话框中点击左上角的打开DEM对话框如上图所示，弹出对话框中，将默认的文件类型改成 所有文件〔*.*〕，然后选中刚刚导出的ascii文件需要修改格网起算点坐标值如上图可以留意一下默认的输出路径〔路径可改的，在工具栏上修改〕点击工具栏上的“执行〞按钮〔类似于 人在跑的那个按钮〕，即可将ascii码转换成我们国家标准DEM格式，如果需要其他格式的，也可以用此工具转换 MapMatrix工程中，在DEM节点上右键，添加DEM找到刚转换好的Dem，加进来后，右键选择刚参加进来的这个DEM，显示后期需要编辑该DEM，如此需要在 该DEM上右键，参加立体像对，然后再右键，如果前期采集过立体测图用的核线影像，如此直接点击编辑〔或者右键，使用实时核线编辑〕〔注意：编辑前要把上图显示的DEM关掉，不能一个窗口显示这个DEM，而另外一个窗口编辑它，显然逻辑上是不对的〕。
