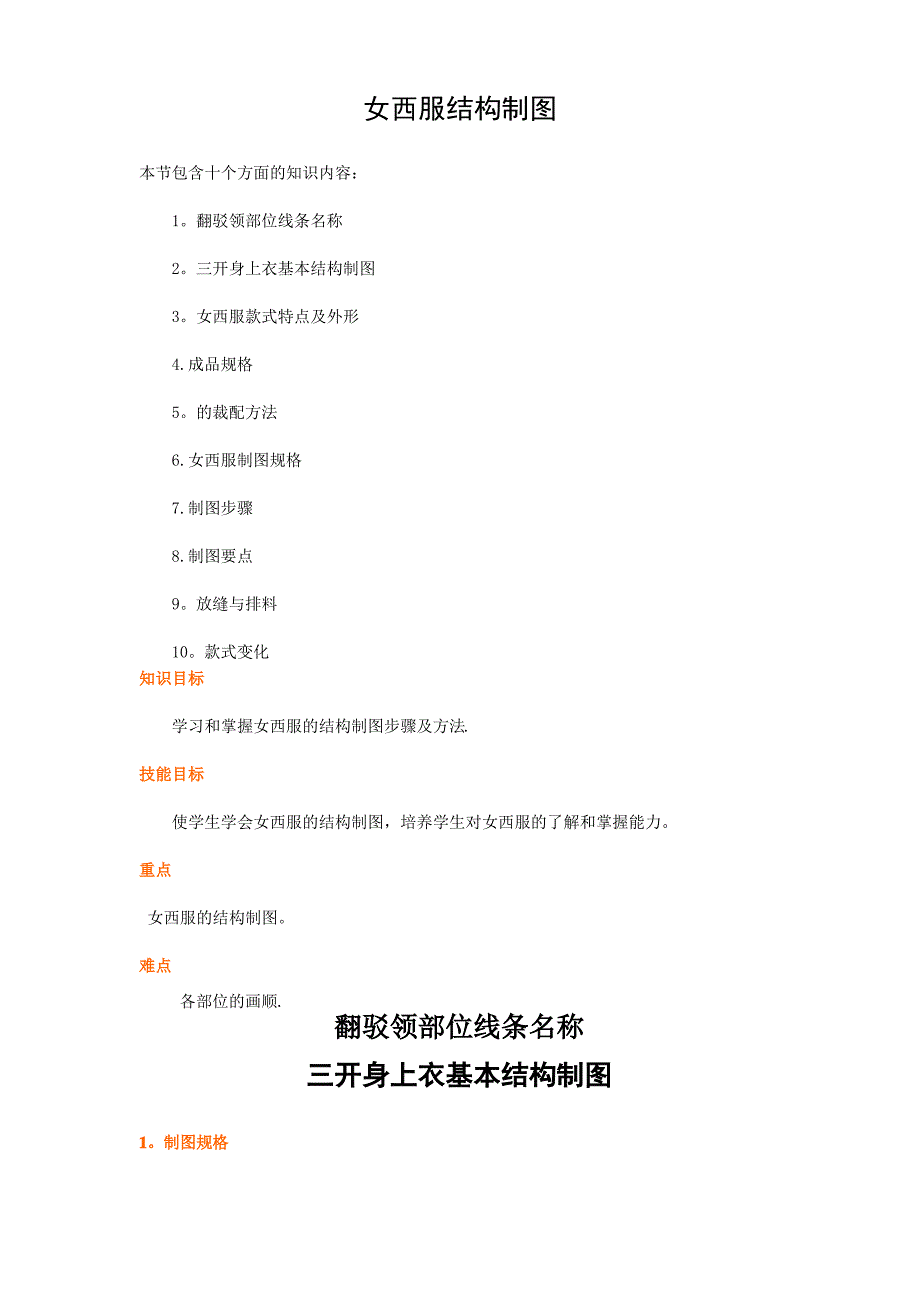

女西服结构制图本节包含十个方面的知识内容：1翻驳领部位线条名称2三开身上衣基本结构制图3女西服款式特点及外形4.成品规格5的裁配方法6.女西服制图规格7.制图步骤8.制图要点9放缝与排料10款式变化知识目标知识目标学习和掌握女西服的结构制图步骤及方法.技能目标技能目标使学生学会女西服的结构制图，培养学生对女西服的了解和掌握能力重点重点女西服的结构制图难点难点各部位的画顺.翻驳领部位线条名称翻驳领部位线条名称三开身上衣基本结构制图三开身上衣基本结构制图1 1制图规格制图规格 单位：cm号型170/88A2. 2.框架图制图步骤框架图制图步骤( ( 一一 ）） 前衣片前衣片(见图）（1） 止口线：与布边平行.（2) 底边线：与止口线垂直.(3） 上平线: （2)～（3）等于衣长 72cm4） 落肩线:(3）～（4）B/20＝55） 胸围线(袖窿深线）：(4）～(5)B/6＋2＝196） 腰节线：(3）~（6)等于前腰节长 42cm 7） 领口深线:（3)～（7)取定数 8cm，由款式而定.（8） 搭门线：（1)~（8)搭门宽 17cm.（9） 领口宽线：(8)～（9）B/10-05＝1010) 前肩宽：(8)~(10）S/2＋0.7＝23cm。
11) 前胸宽：（8）～（11)B/6＋15＝192cm.（12) 前胸围大：前胸宽：（8)~(12)B/3-2(前后差)＋1(省量）＝343cm.（二）后衣片（二）后衣片(见图）胸围线，底边线按前衣片延长,上平线按前片提高 23cm（由体型定），腰节线按前片提高 014) 背缝基础线:与底边垂直15） 落肩线：由上平线量下B/20—0.5＝4.8cm16) 领口深线:由上平线量下,定数 2.3cm17) 领口宽线：（14）～（17） B0.8/10＝8.5部位规格衣长72胸围106肩宽前腰节长袖长4464258.5AH52 （18) 肩斜线：按前肩斜线长Δ ＋07cm 计算.（19） 后背宽：(14）～(19) B/6＋25＝20.2cm20） 后胸围大：在胸围线上，由（ 14) 劈进 05 量起，B/6＋2（前后差)＝19三（三) )两片袖袖片两片袖袖片（见图)（1） 前袖缝基础线：与布边平行2） 袖口线：与（1)垂直3) 上平线：（2)～（3)等于袖长 584) 袖肥大:(1）～（4）B/5-03＝20.9cm..（5） 袖斜线：由(3)与(4）的交点作一直线，与(1)相交6) 袖山深线：由（1）与（5)的点作一直线， 与（1)垂直.(7)袖肘线:袖山深线的 3/4 至袖口线的中点移上 1cm,作一直线与(1）垂直。
8)袖山劈势：在上平线（3)上由（4）偏进 1cm 与(6)和(4)的交点连接9）袖肘线:在上平线（3）上取袖肥大的 1/2,过中点作一直线与与（1）平行10）大袖片前缝基础线: 距(1）3cm 为前偏袖量，在①外侧作一直线与（1）平行11）小袖片前袖缝基础线：距（1）3cm 为前偏袖量,在①内侧作一直线与（1)平行12）袖口大：在袖口线(2）处，前端提高 1cm,后端降低 1cm，由（1）起作斜线，量出袖口大 B/10＋4＝14.6cm13）后袖缝基础线：将袖口大和（4)与（6)的交点相连女西服款式特点及外形女西服款式特点及外形此款式为单排扣平驳领女西服，门襟两粒扣，平下摆；腰节处收省 ,前身两只有盖开袋；后片背中缝分割，衣袖为圆装袖，肩部有垫肩，袖口开袖衩(见图一）增加彩色款式图图一 款式图成品规格参考表成品规格参考表 女衬衫胸围放松量的大小及款式的差异较大，一般女衬衫成品规格可参考表一表一女西服成品规格参考表（ 5 · 4A ） cm衣长胸围肩宽袖长150/7662883851155/8064923952.5160/8466964054165/88681004155.5170/92701044257领的裁配方法领的裁配方法女西服领一般为翻驳式开门领,通常不测量领大规格， 按胸围尺寸在前衣片领口上配领。
领的裁配方法很多,本教材使用的裁配方法如下一）配领制图规格（一）配领制图规格单位：cm部位胸围肩宽前腰节长领座高翻领宽后领弧长驳头宽规格964039348.48后领弧长“〇”可按后横开领大 B 08/10＋0.7 计算或直接测量二）配领制图步骤（二）配领制图步骤(见图）1领口深线:定数 75cm，由款式定领口宽线：B09/10＝86 cm翻驳点:在止口线上由前腰节线提高25cm,或由款式定.4基点：延长肩斜线,距颈侧点 2cm(领座高的 2/3 左右)5.驳口线：连接翻驳点至基点，并延长为驳口线取直开领的 1/2 与搭门线和直开领的交点连接并延长,为领口斜线，斜线上取1.3cm与颈侧点相连.7.作驳口线的垂直线与领口斜线相交，驳头宽为8cm驳头宽点与反驳点相连，中间胖出05cm 左右为驳头止口弧线.9.在肩斜线上做一直线，距驳口线3cm（根据领做高定）并为驳口线平行从肩斜线量起，长度为后领弧长. 10从肩斜线起，再画一条线，长度等于后领弧长,两线相距 2cm（2cm 为翻领松度，等于翻领宽/2）.11过其端点作一直角，画出后领中心线领做高为3cm，翻领宽为 4cm12.取驳角大 4cm，领角大 3.5cm，领嘴大 4cm，将领角与后另中心相连，中间凹进0。
7cm 为领外口线 (三）计算公式三）计算公式（1） 后领宽＝领座高＋翻领宽2) 前横开领＝B0.9/10.（3) 后横开领＝B08/104) 后领弧长≈ 后开领＋05） 翻领松度＝翻领宽/2女西服制图规格女西服制图规格单位:cm号型160/84A部位规格衣长66胸围96肩宽40前腰节长39袖长54AH46制制 图图 步步 骤骤（一（一) )前衣片前衣片（见图）（1) 止口线：与布边平行2） 底边线:与止口线垂直.(3) 上平线:②～③等于衣长 66cm4） 落肩线：③～④B/20＝45） 胸围线：④～⑤B/6＋2＝18cm6） 腰节线：③～⑥等于前腰节长39cm7） 领口深线：③~⑦定数 75cm，或根据款式定8) 搭门线：①～⑧搭门宽23cm.(9) 领口宽线:⑧～⑨B0.9/10＝8 (10) 前肩宽：⑧～⑩ S/2＋07＝20.7cm,与肩颈点相连为肩斜线.（11) 前胸宽:⑧～(11）？? B/6＋15＝175cm，在袖窿深的 2/3 处量出12） 前胸围大⑧~(12) B/3－1.8（前后差)＋1.3（省量)＝315cm，作一直线与胸围线垂直，在胸围线上提高42cm.（13） 驳头、领口及领的裁配制图。
14） 袖窿弧线:由肩端点⑩经胸宽点（11)及袖窿底至胸围线提高处，用弧线画顺15） 摆缝线：按前胸围大在腰节处抬高1cm 凹进 1cm,下摆放出 1.5cm 起翘 1cm，用弧线画顺16） 底边弧线:由下摆放出处至止口线，用弧线画顺17) 扣眼位：在搭门线上，第一扣眼位由腰节线抬高2.5cm，末眼位在腰节线以下 前腰节长/5＝718) 腰省:距搭门线 B/10＋1＝10.6cm，与搭门线平行在腰节线上省大15cm，上省尖距胸围线 5cm，下省尖按袋口底下 019） 袋位：高低按末眼位,后端起翘 0.7cm，前袋口由腰省位出 2cm,袋口大 B/10＋4＝136cm，袋盖宽：420）胁省：上端取袖窿宽的2/5，省大13cm，下端省尖由袋口后端进2cm，低下袋口 1cm，在腰节线处省大 2cm (二）后衣片二）后衣片（见图）胸围线按前衣片延长，底边下按前衣片起翘线延长,上平线、腰节线按前衣片提高1cm,前后片摆缝基础线相距 1cm21） 背中基础线：与底边线垂直22） 落肩线:由上平线量下,B/20－0.5＝423） 领口深线：定数 23cm，由上平线量下24） 领口宽线：（21）~（24） B0。
8/10＝725） 后肩斜线：由肩颈点量出，按前肩斜线长△＋07cm 计算，与落肩线相交. (26） 后背宽：在袖窿深的1/2处，由（21) 进 03cm 量起,B/6 ＋25＝18.5cm，作一直线与(21）平行.(27） 后胸围大: ①~⑦ B/4 ＝ 24cm ，作一直线与①平行.（28)背中弧线：按背中基础线, 在背宽处劈进 1cm,腰节线处劈进 2cm，底边处劈进 15cm,用弧线画顺.（29） 领口弧线：由领口宽的1/3起至肩颈点, 用弧线画顺.(30） 袖窿弧线: 由肩端点起经背宽点，连至前衣片胸围线提高处, 由后背宽放出 1cm ，用弧线与前袖窿弧线连接画顺.（31) 摆缝线： 由胸围线提高处, 经后胸围大， 腰节线处凹进 2cm ，底边线处放出 0 5cm用弧线画顺.( (三）袖片三）袖片（见图）袖片制图步骤参考女春秋衫袖，袖口处有袖擦衩，后袖缝线在袖口处无偏袖量.制图要点及放缝制图要点及放缝制图要点制图要点（1） 领子直接在前衣片领口上裁配，其规格尺寸根据款式定.（2） 前领口宽大于后领口宽是因为前中心线设有1cm 左右的劈胸量.(3)前衣片内部的结构制图应先定扣眼位, 然后画腰省, 再画袋位，最后画胁省。
4） 后衣片上平线提高 1cm ，腰节处的收省量及下摆的放出量应根据体形和款式而定.女西服的放缝女西服的放缝（一）放缝（一）放缝1面料的放缝（见图一）图一 放缝2. 夹里的放缝（见图二）图二3粘合衬的裁配(见图三)图三 ( (二二) )排料排料规格： 衣长 66cm，胸围 96cm，袖长 54cm门幅:72×2cm用料： 衣长＋袖长＝120cm.款款 式式 变变 化化（一（一) )领胸省领胸省较合体的女西服，前衣片常采用领胸省得结构设计制图规格制图规格与单排扣平驳领女西服相同.2. 2.制图步骤制图步骤先按单排扣平驳领女西服画出前片胸围线以上部分的结构图（见图)①在领口斜线上由驳口线量进1cm 为收领省位置,与前胸宽的中点相连②在相连线上取比值15:2 为收省量,省长为 12cm，两边相等③将原领口位置按收省大横向移出为新的领口④原肩端点与前胸宽中点相连，在连线上取比值15:2作相等的两边,得到新的肩端点，与新颈侧点相连为新的肩斜线⑤根据肩端点的降低量“◆”在袖窿部位开深，按新肩端点和袖窿深画出袖窿弧线后片的胸围线根据前衣片定本节总结使学生学会女西服的结构制图,培养学生对女西服的了解和掌握能力。
练练 习习 题题单项选择题单项选择题 第一题第一题 女西服衣领的领座高为女西服衣领的领座高为 3cm3cm，翻领宽为，翻领宽为 4cm4cm ，后领总宽为（，后领总宽为（ ) )3cmC5cmB.3.5cmD.7cm第二题第二题 一件女西服标志的号型为一件女西服标志的号型为 160/84 A160/84 A，， 成品胸围是成品胸围是 96 cm96 cm，， 胸为胸为 4 4 的放松量是的放松量是 （（ ）） . .A10cm10cmC16cm16cmB12cmD18cm第三题第三题 绘制一件女西服，成品胸围为绘制一件女西服，成品胸围为 96cm ,96cm ,后领宽应为后领宽应为 ( ( ）7cmC6cmA领坐高＋翻领高C9/10＋0.7B.84cmD3cmBB0.8/10＋07D.翻领宽/2第四题第四题女西服制图时翻领松度可按公式（女西服制图时翻领松度可按公式（）计算第五题第五题 女西服的后领弧长可按后领宽＋女西服的后领弧长可按后领宽＋0.7cm0.7cm 来计算，成品胸围为来计算，成品胸围为 96cm,96cm,后领弧长应后领弧长应为（为（ ) )AN/5－03cmC7.7cmB。
N/5＋03cmD8.4 cm第六题第六题 对女西服前片加收领胸省对女西服前片加收领胸省, ,下列说法正确的是（下列说法正确的是（ ））. .A 收领胸省比收其他类型胸省,能使服装更 B当驳头翻折后，领胸省省缝不外露，不破坏合体服装的整体效果女西服必须收领胸省，否则是错误的对女西服前片加收领胸省，是为了达到撇胸的目的手臂活动的需要D前后袖缝线划顺正确答案正确答案【D】【Ｂ】【A】【D】【D】【B】【A】第七题第七题 女西服后袖缝线在袖口处不设置偏袖量是因为（女西服后袖缝线在袖口处不设置偏袖量是因为（ ). ).A.袖口有袖衩，钉装饰扣C西服的袖肥较小题目题目1234567 。
