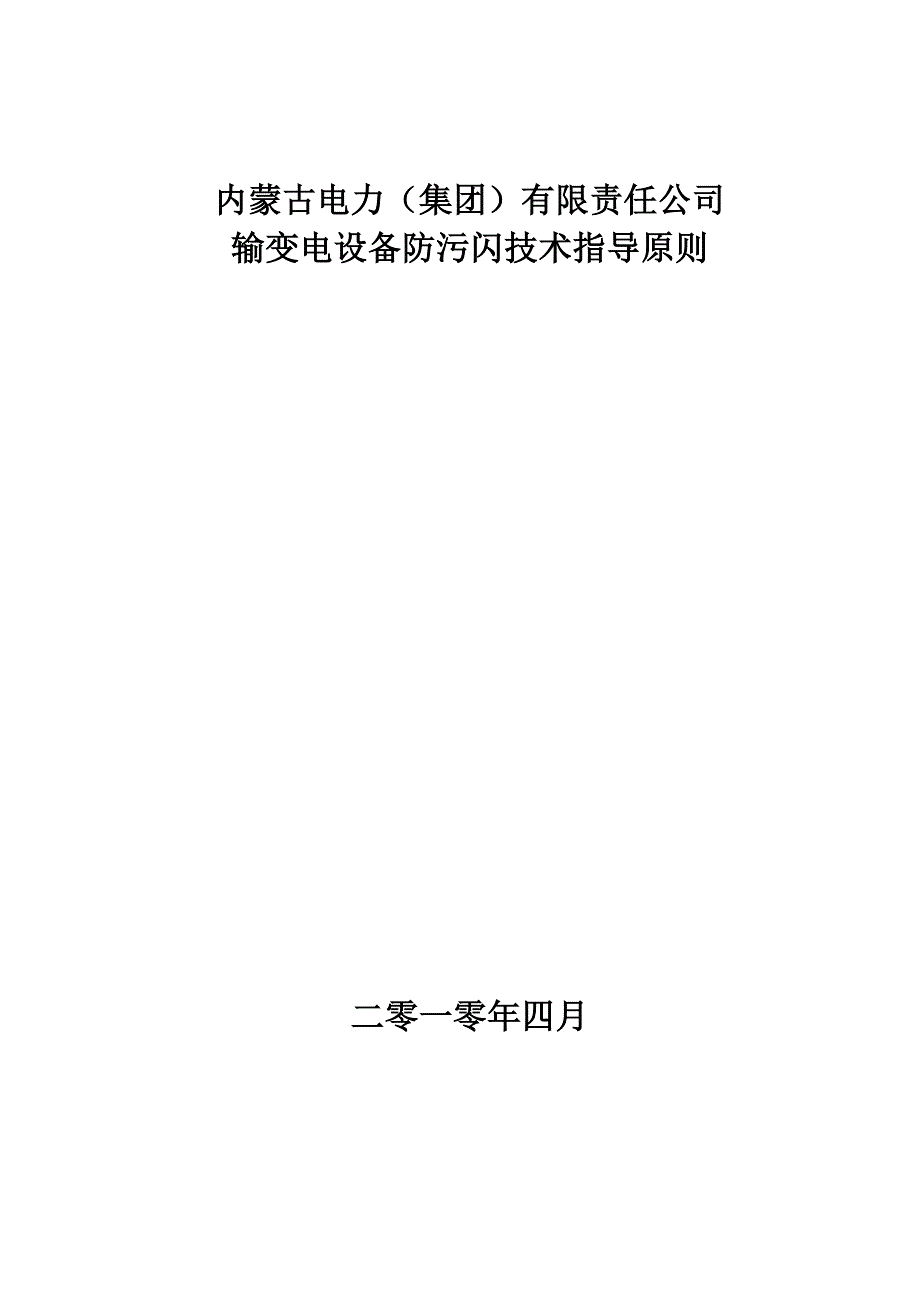

内蒙古电力（集团）有限责任公司输变电设备防污闪技术指导原则二零一零年四月1前言 22依据的文件和标准 23细则 33.1可研与初设阶段应注意的问题 33.2运行阶段应注意的问题 43.3设置污秽度监测点的要求 54外绝缘产品选用注意事项 64.1复合绝缘子 64.2防污闪涂料与防污闪辅助伞裙 7附录I输电线路外绝缘选择 9附录II爬电比距与统一爬电比距的对应关系 10附录III等值盐密与灰密的测量 11附录W复合绝缘子和RTV涂料憎水性测量方法及判断准则……15内蒙古电力(集团)有限责任公司输变电设备防污闪技术指导原则1刖言为防止发生输变电设备污闪事故，确保电网安全、可靠运行，根据国家电 网公司《十八项电网重大反事故措施》、华北电网有限公司《防止输变电设备 污闪事故措施》，结合《内蒙古电力系统污区分布图》相关文件的要求，以不 发生变电站及输电线路污闪事故、不发生大面积污闪停电事故、不发生污闪导 致的重要用户停电事故、不发生污闪导致的重要设备损坏事故为原则，特制订 内蒙古电力(集团)有限责任公司输变电设备防污闪技术指导原则本指导原 则适用于公司所属额定电压1000V以上变电站及架空输电线路。
2依据的文件和标准下列文件中的条款通过本指导原则的引用而成为本导则的条款凡是注明 日期的引用文件，其随后所有修改单(不包括勘误)或修订版均不适用于本导 则，然而，鼓励根据本导则达成协议的各方研究是否可使用下列文件的最新版 本凡是不注日期的引用文件，其最新版本适用于本指导原则1) 国家电网公司《十八项电网重大反事故措施》(国家电网生技[2005]400 号)(2) 国家电网公司《电力系统污区分级与外绝缘选择标准》 (Q/GDW152-2006)(3) 华北电网有限公司《防止输变电设备污闪事故措施》(华北电网生 [2005]29 号)(4) 《内蒙古电力系统污区分布图》(5) 《国家电网公司跨区电网输变电设备外绝缘用防污闪涂料使用指导原 则》（6） 《华北电网有限公司电站设备外绝缘用防污闪辅助伞裙技术条件及使 用导则》（7） 《户内绝缘子运行条件》（DL/T 729-2000）3细则3.1可研与初设阶段应注意的问题3.1.1在可研、初设阶段，选择新（改、扩）建输变电设备污区分级与外 绝缘标准时，应加强设计、基建、运行及科研单位之间的沟通和协调，充分听 取运行单位及科研单位的意见3.1.2新（改、扩）建输变电设备的外绝缘配置应以现行的《内蒙古电力 系统污区分布图》为基础，并综合考虑环境污染发展趋势、运行经验、设备的 重要性等因素，结合目前开展的污秽度测试等工作，合理选取绝缘子的种类、 伞形及爬距，确保设备的防污闪能力，并适当留有裕度。
3.1.2.1对于卜c级污区，应结合设备具体位置、周围的污秽和发展情况， 采用比污区图提高一级进行外绝缘配置3.1.2.2对处于d级及以上污区输变电设备，在设计和建设阶段充分考虑， 外绝缘配置要求实施硅橡胶复合化，包括使用线路复合绝缘子、防污闪涂料等， 以加强防污措施，变电站悬（吊）瓶不使用复合绝缘子3.1.2.3在选择变电站站址和线路路径时，应尽量避让e级污区，与多晶 硅、金属冶炼等高污染、高耗能企业保持10公里以上的距离如不能避让，应 进行充分的技术经济比较，以确定合理的设备型式，变电站可以考虑采MIS、 HGIS全户内型式或大爬距定性产品加优质防污闪涂料或辅助伞群等措施3.1.2.4输电线路外绝缘配置，要按所处污区提高一级且不低于中限配 置，d级及以上污区直线、耐张优先采用复合绝缘子，或其他满足爬距要求的 定型设备，若设备选型困难，可配合采取优质防污闪涂料或辅助伞裙等辅助防 污闪措施跨高等级公路、铁路的输电线路杆塔，外绝缘配置不应低于d级污区的配置要求3.1.2.5防污闪涂料或辅助伞裙等辅助防污闪措施应在设备出厂前或基 建施工阶段完成，以提高涂刷质量，减少运行输变电设备停电时间和运行维护 工作量。
3.1.3应优先选用爬距有效系数较高的绝缘子型式，例如：双伞型绝缘子， 避免使用爬距有效系数偏低的大爬距绝缘子，包括：伞间距过小，伞下沟槽过 多过深的绝缘子等3.1.4加强绝缘子、防污闪涂料及防污闪伞群的全过程管理，全面规范选 型、招标、监造、验收及施工等环节，确保使用设计合理、质量合格的产品3.1.5户内绝缘子防污闪要求3.1.5.1室内设备外绝缘爬距的设计及调整应符合(DL/T 729-2000)《户 内绝缘子运行条件》的要求，并结合室内实际情况确定相应的防污闪措施3.1.5.2应在设计、基建阶段考虑户内的防尘和除湿条件，确保设备运行 环境良好3.2运行阶段应注意的问题3.2.1建立健全内蒙古电力公司防污工作网，完善防污闪管理体系，明确 和落实防污闪主管领导、专责人及其具体职责，有效开展防污工作内蒙古电科院成立防污专门机构，设立专责人，指导公司输变电设备防污 闪工作，负责年度污秽度数据收集、汇总工作，每年修编内蒙古电网污区分布 图3.2.2各生产单位定期开展污秽度测量、污源调查和运行巡视工作，加强 污源资料及运行数据的分析工作，根据设备实际运行情况，及时修订本单位污 区分布图3.2.3发现新的污源点，应在污源点附近的输变电设备上增加污秽度监测 点，研究确定是否应加强附近输变电设备的外绝缘配置。
3.2.4确保污秽度测量设备完好，加强污秽度测量方法的培训，特别应加 强由饱和盐密结合灰密共同确定污秽等级的方法培训，确保污级的准确划分3.2.5调爬与清扫3.2.5.1运行设备外绝缘爬距原则上应与污秽等级相适应对于不满足污 秽等级要求的应予以调整，调爬优先考虑提高设备的基本爬距可以结合变电 站增容改造及更换老旧设备等工作进行，应选用大小伞型式，伞下应选用光滑 无沟槽型式如受条件限制不能调整的，应采取涂料或辅助伞群等的防污闪补 救措施，提高设备防污闪能力3.2.5.2加强设备清扫工作，落实“清扫责任制”和“质量检查制”，其 中应重点关注自洁性能较差的绝缘子（如钟罩式绝缘子）带电水冲洗工作必 须严格执行《带电水冲洗规程》，有关操作人员必须经培训合格3.2.5.3在大规模、大批量防污闪调爬的同时，注重查缺、补漏，避免在 局部点留下防污漏洞或死角，包括：具有多种绝缘配置的线路中相对薄弱的区 段，配置过于薄弱的耐张绝缘子，输、变电结合部等3.3设置污秽度监测点的要求3.3.1现场污秽度是绝缘子连续3年至5年的积污量，为确保污秽度测量 （包括等值盐密和灰密）的及时性和适应环境变化的快速性，实际采用不带电 的模拟绝缘子以一年为周期进行测量，并通过系数折算的方式获得现场污秽 度，相应的电力系统污区分布图也以一年为周期进行修订。
3.3.1.1即使等值盐密和灰密的最大值不是同时出现，现场污秽度仍取其 最大值的组合3.3.1.2测量期间有降水时，等值盐密和灰密的最大值可以根据以预期降 雨频度的对数为函数的积污密度曲线进行估算3.3.1.3当有足够有效数据时，最大值可以由统计值（如1%、2%、5%）代 替3.3.2现场污秽度的测量时间原则上应选择在年积污期结束时，即每年第 一场降雨之前，内蒙古地区的测量应在4月份之前3.3.3应根据新增输变电设备、新增污源点及时合理的调整污秽度监测点 的数量和位置，污秽度监测点要求如下：3.3.3.1污秽度监测点全部设置于架空输电线路，以变电站进出线第一基 杆塔上的污秽度监测点作为变电站监测点，由线路单位负责维护3.3.3.2监测点性质：污秽度监测点均为模拟监测点，统一使用非带电绝 缘子3.3.3.3监测点数量：污秽度监测点应覆盖110-500千伏各电压等级架空 输电线路原则上要求沿线路方向每10公里设立一个监测点，但下述情况可 以进行调整：①线路经过的局部污源点、微地形区、微气象区应设立监测点； d、e级重污区应适当增加监测点②同杆并架或位于同一线路走廊的同电压等 级线路的监测点可以适当合并。
3.3.3.4绝缘子型号：污秽度监测点统一使用XP型或XWP型绝缘子，其 他型号绝缘子如玻璃绝缘子作为测量绝缘子时，应获得该型绝缘子与XP型绝 缘子的积污比3.3.3.5绝缘子片数:每一污秽度监测点悬挂一串长度为4片的绝缘子串， 测量下3片的污秽度并取平均值3.3.3.6绝缘子悬挂点：原则上模拟绝缘子应与实际运行绝缘子等高度悬 挂3.3.3.7污秽度折算系数：以一年为周期的模拟污秽度数据应折算为3-5 年的带电数据，带电系数K取1.3,饱和系数K取1.91 24外绝缘产品选用注意事项4.1复合绝缘子4.1.1严格执行《标称电压高T1000V的交流架空线路用复合绝缘子一定 义、试验方法及验收准则》(GB/T 19519-2004)及《标称电压高于1000V交流 架空线路用复合绝缘子使用导则》(DL/T864-2004)的有关规定，并注意以下 事项：4.1.1.1选购复合绝缘子时，应要求厂家产品使用耐酸芯棒并通过《± 500kV直流棒形悬式复合绝缘子技术条件》(DL/T 810 —2002)规定的芯棒应力 腐蚀试验4.1.1.2在复合绝缘子存放期间以及施工安装、运行维护过程中，严禁任 何可能损坏复合绝缘子的行为。
4.1.1.3在安装复合绝缘子时，严禁反装均压环4.1.1.4使用复合绝缘子进行防污改造时，应综合考虑线路的防雷、防风 偏、防鸟害等性能4.1.1.5位于雷电活动强烈地区不宜使用复合绝缘子4.1.1.6对运行中的复合绝缘子应参照“盐密监测点”设置一定数量的“憎 水性监测点”，定期检测绝缘子憎水性，以分析该批产品的外绝缘状况4.1.1.7对于严重污秽地区的复合绝缘子宜进行表面电蚀损检查4.1.1.8在进行杆塔防腐处理时，应防止防腐漆滴落到复合绝缘子表面4.1.1.9应按规程要求周期，更换一定比例的复合绝缘子做全面性能试 验对于确定性能已明显老化、不能确保安全运行的产品批次应及时更换4.2防污闪涂料与防污闪辅助伞裙绝缘子表面涂覆“防污闪涂料”和加装“防污闪辅助伞裙”是防止输变电 设备污闪的重要补充措施，其使用必须符合《国家电网公司跨区电网输变电设 备外绝缘用防污闪涂料使用指导原则》和《华北电网有限公司电站设备外绝缘 用防污闪辅助伞群技术条件及使用导则》的要求，确保防污闪产品的质量和运 行效果并注意以下事项：4.2.1应选用诚实守信、技术力量强、同类产品的生产历史较长、产品销 量较大、有成熟的运行经验、售后服务好的生产企业的产品。
4.2.2防污闪涂料生产企业应有完善的质量保证体系，并已通过ISO9000 质量体系认证4.2.3选择防污闪涂料时，应要求生产企业提供型式试验报告、试运行报 告、鉴定（或评审）证书及其他有关文件；接受产品时要求生产企业提供该批 次产品的出厂检验报告4.2.4爬距与实际污秽等级相差两级以内的大小伞形绝缘子（含一大一小 或一大两小等）不应使用辅助伞群，运行中调爬困难的，可采用防污闪涂料作 为辅助防污闪措施4.2.5避雷器不宜单独加装辅助伞裙，但可将辅助伞裙与防污闪涂料结合 使用附录I输电线路外绝缘选择表1额定电压110-500kV线路绝缘子串所需片数(供参考)污秽等级等值盐密串长①110 kV220 kV500kVa0.025②I串-6②I串-12②I串-27②V串-24②b0.025-0.05②I串-8②-6③I串-16②-12③I串-35②-25③V串-32②-23③c0.05-0.1 ②I串-7③I串-14③I串-29③V串-27③。
