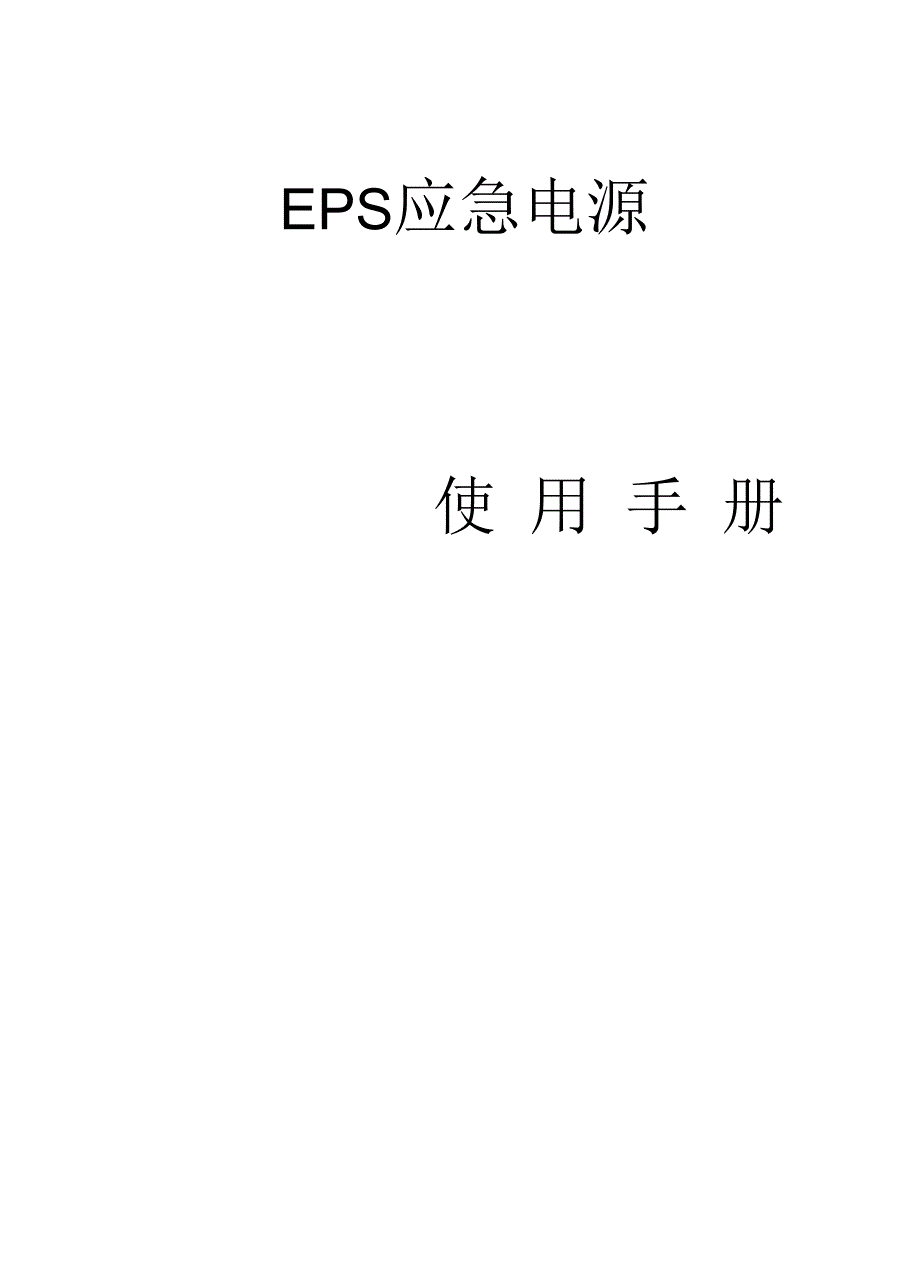

EPS应急电源使 用 手 册感谢您选择BPS应急电源!尊敬的用户：首先感谢您选用应急电源，从现在开始我们将成为朋友！我们非常高兴向您提供这一系列电源产品，希望它在未来的岁月里为您提供方便、可靠的服务，保证您 的设备安全运作为了您的安全和更好的使用该系列应急电源，请您在安装使用前务必仔细阅读此使用手册！如果您对本手册的内容有疑问或不明确之处，请您在使用应急电源产品前与我们联系第一章序言 1.1注意事项 1. 2开箱检查 1. 3储存环境 1. 4搬运 第二章产品简介 2.1产品外观 2.2型号说明 2. 3工作原理 2. 4主要技术参数 2.5保护功能 2. 6工作环境 第三章安瘫行 3.1安装准备 3. 2安装位置 3. 3安装接线 3.4前面板操作和显示示意图及说明 3.5应急电源站行 3.6应急电源的正常启动、关闭操作步骤 第四章显示异常信息和报警信号 4.1常见故障的原因及处理方法 第五章维护保养和售后服务 5.1维护保养 5.2售后月艮务 第一章 序言EPS应急电源，体现了当今世界最先进的电力电子技术，是一种功能齐备、性能卓越的不间断电源，具有高效率、高可靠度、高智能的优点。
我们非常高兴向您提供这一产品，希望它在未来的岁月 里为您提供方便、可靠的服务，保证您的设备安全运作应急电源技术特点：•应急单元采用微处理器控制的SPWM技术，纯正弦波输出，波形纯净•独有的动态电流环控制技术确保应急器可靠运行•负载适应能力强，包括电容性、电感性、混合性负载•过载能力和抗冲击能力强•具有输入过、欠压，输出过、欠压，过温，过载等完善的保护功能•应急电源前面板有LCD、LED双重显示方式，状态一目了然•效率高（非应急供电时，基本不耗电）、噪音低、无排烟、无火载隐患•自动切换，可实现无人值守•性能稳定，安全可靠，使用寿命长1.1注意事项：本使用手册提供给用户安装调试、操作使用及故障诊断等有关注意事项，务请妥善保管，并请您在使用 本产品前仔细阅读本使用手册♦在仔细阅读理解本说明手册并能正确使用之前，请不要安装、操作、维护或检查本产品♦遵从产品及附带的印刷品中标示的警告事项及说明♦接线前必须先断开前级电源♦ EPS电源必须可靠接地，接地电缆尽量使用粗线，连接地点尽量靠近EPS电源，接地线尽量短♦ EPS电源在切断输入电源后，内部仍会有高压，切勿打开机箱触摸内部器件，以免对操作者和本产品造 成伤害。
♦安装地点请远离水、蒸气和其它液体物质，远离易燃易爆物质♦安装的电缆必须符合要求，请不要使用电缆线超载工作，避免火灾及电击事故发生1.2开箱检查应急电源在出厂前已经经过严格的检验，但在运输途中可能受损，因此，开箱后请先检查下列各项是否 齐全，确认型号、容量、偷入电压、输出电压等是否与订购时所指定的内容相符；如果出现异常或内容不 符，请尽快与经销商联系◎完整的EPS电源机体◎产品使用手册◎保修卡◎合格证◎产品配套的部件和装箱清单◎订单规定的其它附件1. 3储存环境本产品在存放时应注意以下事项，以避免可能遭受的不良影响 ◎置于无尘垢和干燥通风的场所◎环境温度：-20C~50C◎环境相对湿度：30%-90%且无水珠凝结现象◎远离腐蚀性气体、液体◎长期不用的电源，每隔半年应通电一次1.4搬运本产品在搬运过程中，应避免强烈振动、摔跌、磕碰，严禁将包装箱倒置，开箱搬运时切勿遗失附件及 使用说明书、保修卡等另外，本产品体积大，且较重，搬运时请注意安全，以免伤害到您的身体第二章 产品简介2.1产品外观本图仅供参考，请以实物为准单位（mm）机柜式宽(W)500高(H)1520深(L)8002. 2工作原理交流输入（市电输入）直流输入C （电池组输入）滤波 逆变器原理框图工作状态说明：1、 市电和直流输入都正常时，由市电一路经充电器输出对电池进行充电，另一路经过转换开关对外输出（即交流旁路供电）；2、 当市电异常，直流（电池组）输入正常时，由直流经过滤波后，逆变成纯正的交流电，通过转换开关向 负载提供电源（即直流逆变供电）；2. 3主要技术参数2. 4. 1 TP系列应急电源主要技术参数型 VZN-EPS- (3KW~60KW)/380V直流输入额定电压96V/192V/216V/480V电池数量12V x 8 节/12V x 16 节/12V x 18 节/12V x 40 节电池类型免维护铅酸蓄电池交 流 输 入相数三相五线.频率50Hz 5%电压范围380VAC 20%应 急 输 出额定功率3 ~ 60KW额定电压380VAC电压精度380VAC 2%频率50Hz 1%波形失真率< 5% （线姓负载）动态响应5% (0%-100%负载)峰值系数（CF）3: 1应急效率87%切换时间< 200Ms报警LED指示灯报警和液晶显示屏文字报警充电电压108 0. 8V/216 0. 8V/243 0. 8V/530 0. 8V绝缘强度1500 Vac, Imin （输入和输出）冷却方式风扇强制风冷放电时间根据电池容量而定 型 VZN-EPS- ( 3KW~ 30KW)/220V直流输入额定电压96V/192V/216V/480V电池数量12V x 8 节/12V x 16 节/12V x 18 节/12V x 40 节电池类型免维护铅酸蓄电池交 流 输 入相数单相频率50Hz 5%电压范围220VAC 20%应 急 输 出额定功率3 ~ 30KW额定电压220VAC电压精度220VAC 2%频率50Hz 1%波形失真率< 5% （线姓负载）动态响应5% (0%-100%负载)峰值系数（CF）3: 1应急效率87%切换时间< 200Ms报警LED指示灯报警和液晶显示屏文字报警充电电压108 0. 8V/216 0. 8V/243 0. 8V/530 0. 8V绝缘强度1500 Vac, Imin （输入和输出）冷却方式风扇强制风冷放电时间根据电池容量而定2.5保护功能应急电源具有完善的保护功能，一旦出现下表所列故障，应急电源将进入旁路状态或关闭输出，以保证负载不受损坏，同时应急电源自身也得到保护。
保护功能状态说明保护动作恢复直流输入欠压直流输入电压低于设定点应急电源转为旁路或关闭输出故障排除后，须重新启动才 能恢复正常工作状态输出过载负载功率超过额定值输出短路后级出现短路注：应急电源在直流欠压、过压、故障保护后，必须断开所有输入电源后，才能再次启动设置此功能 是为了防止避免电池因过放电而损坏当应急电源首次开机时，如果输入电压正好处于保护点和恢复工作 点之间时，机器将处于保护状态并显示欠压本产品的使用环境请尽量满足以下要求：•置于无尘垢和干燥通风的场所（在宽敞的房间内安装本产品，房间内安装强制性通风设备）•适当的温度（应急电源能在-10C~40C的室内环境下运行，但进行开启时的温度最好高于0C,理想 的操作温度为IOC ~25C）•相对湿度符合要求（10%-90%）不结露•海拔 < 1000m 海拔高度超过1000米时，建议降低机器额定容量使用（参照GB3859. 2 ）•无水蒸汽或其它腐蚀性气体，附近无易燃易爆品•有符合安全规定的前级电源第三章 安装运行应急电源的安装首先要求合理性，包括安装位置的选择、正确配置负载、选择适宜的电缆并正确连接等, 以保证应急电源能够安全、正常运行。
3.1安装准备3. 1负载配置负载设备的标牌上一般都有额定电压、电流等数据，二者相乘即可获得所须的伏安（VA）值有的设备 以瓦特（W）标注，将瓦特数乘以1.4即可得到大致的伏安（VA）值用户在使用时一定要仔细查看负载功率, 以免造成过载负载设备在一般运行状态下，特别是在待机状态下的实际功率要比标注的功率低一些，用户在使用时应 以设备的标称功率为准，同时考虑设备在启动时的冲击电流，最好留有30%的功率余量，以保证应急电源的 可靠供电3.2安装位置本系列应急电源有机箱式和机柜式两种结构形式机器的安装位置选择以利于散热、便于接线为原则，并且要求符合本手册第2.6条对工作环境的要求 另外，机箱的进、出风口必须保持畅通，与墙壁或其它物件保持足够的距离；应急电源必须留有足够的操作 空间和检修空间；机箱的顶部不要放置任何物品3.3安装接线本公司应急电源产品的前面板接残示意图，仅供参考，具体请按各型号应急电源的接线标牌或手册的补 充说明接线时必须采取相应的压接措施，接线要求正确、牢固、合理，避免大电流工作时出现过热现象3,4前面板操作和显示示意图及说明运行参数显示 调试参数设定 修正参数设置逆变器市电 逆变O OO O O运行停止 ▲输出 故障O OO O O▼ 确定退出图3.2前面板的操作和显示如上图所示, 分别为：1、状态指示灯o市电（绿色）o逆变（黄色）O输出（绿色）O故障（红色）2、输入偷出控制O交流输入O直流输入O交流输由3、状态控制O强制运行控制带锁按钮式开关由状态指示灯、液晶控制、状态控制、输入控制4个部分组成。
机器在市电旁路偷出状态时亮，非旁路偷出时灭 机器在应急偷出状态时亮，非应急偷出状态时灭 机器在有输出的时亮，无输出时灭机器在故障的状态时亮，正常时灭交流（市电）输入开关 直流（电池）输入开关 交流输出开关拨至拨至 拨至“ON”位置时,“ON”位置时, “ON”位置时,表示接通；拨至 表示接通；拨至 表示接通；拨至“OFF"“OFF"“OFF"位置时,位置时,位置时,表示断开;表示断开;表示断开;I按下按钮位置时，当直流输入电压低于保护设定值，仍然能够强 行启动运行当机器处于应急（直流供电）工作状态时，蓄电 池组将无法保护，有减少蓄电池组寿命或寿命终止的危险！请 用户谨慎使用，专人控制！！ ！II恢复按钮位置时，当直流输入电压低于保护设定值，机器将无法 进入应急（直流供电）工作状态4、液晶控制运行参数显示调试参数设定修正参数设置您仃逆变器液晶显示控制及信息说明警告！浓 液晶面板上的各条项目在出厂前均已设置好，不可随意更改；浓 随意更改设置将会产生不可预测的后果，本公司对此造成的后果概不负责浓 控制参数和修正参数，关系到系统的正常运行，使用密码才能进行设置非专业技术人员。
