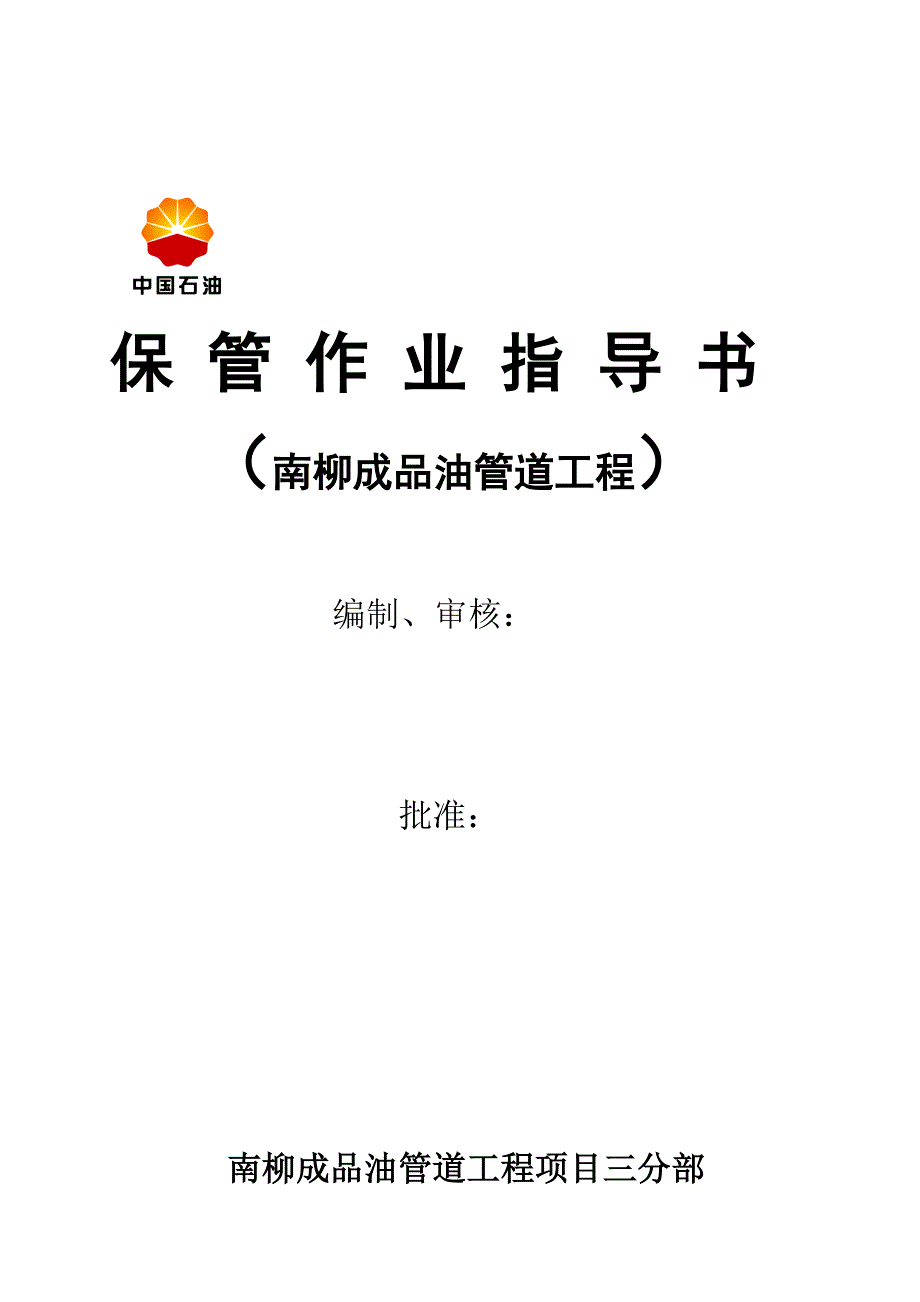

保保 管管 作作 业业 指指 导导 书书（（南柳成品油管道工程南柳成品油管道工程））编制、审核：批准：南柳成品油管道工程项目三分部南柳成品油管道工程项目三分部南柳成品油管道工程项目三分部 保管作业指导书一、编制依据一、编制依据1、 《油气长输管道工程施工及验收规范》GB50369-2006；2、 《石油天然气建设工程施工质量验收规范 输油输气管道线路工》SY4208-2008二、保管施工操作要点二、保管施工操作要点1、防腐管应同向分层码垛堆放，堆放高度应保证管子不失稳变形、不损坏防腐层不同规格、材质的防腐钢管应分开堆放每层防腐管之间应垫放软垫，最下层的管子下宜铺垫两排枕木或砂袋，管子距地面的距离应大于50mm为保证管垛的稳定，最下一层的防腐管应用楔子固定2、堆管场地应平坦，无石块、积水和坚硬根茎等损伤防腐层的物体宜在防腐管下面垫上两条条形土埂及砂袋等袋状物堆管的位置应远离架空电力线，并尽量靠近管线管堆之间的距离不宜超过 500m三、保管质量三、保管质量控制内容控制内容1、管子、管件、阀门、涂料及其他设备材料应按产品说明书的要求妥善保管，存放过程中应注意检查，以防锈蚀、变形、老化和性能下降。
2、玻璃布、塑料布、聚乙烯、环氧粉末、焊材、热收缩套等材料应存放在库房中，其中环氧粉末、焊材应存放在干燥的库房，焊条长期存放时的相对湿度不宜超过 60%3、管子、管件、阀门、沥青等材料或设备可以分类露天存放，存放场地应平整、无石块，地面不得有积水存放场地应保持 1%-2%的坡度，并设有排水沟应在存放场地内修筑汽车与吊车进出场的道路，场地上方应无架空电力线易燃、易爆物品的库房应按有关标准配备消防灭火器材4、防腐管应同向分层码垛堆放，堆放高度应保证管子不失稳变形、不损坏防腐层不同规格、材质的防腐钢管应分开堆放每层防腐管之间应垫放软垫，最下层的管子下宜铺垫两排枕木或砂袋，管子距地面的距离应大于 50mm为保证管垛的稳定，最下一层的防腐管应用楔子固定5、阀门宜原包装存放，存放时应采取防水措施四、保管四、保管 HSE 控制内容控制内容1、管材吊装应使用专用吊具，吊装作业要有持有特种作业证的起重工指挥南柳成品油管道工程项目三分部 保管作业指导书2、吊装时，应用牵引绳控制管材的摆动，防止碰撞伤害，牵引绳应该足够长以保证人员安全3、起重工每天都要对吊装用的钢丝绳、吊带、吊钩进行检查，有毛病时应及时修理或更换。
4、严禁使用橇杠滚滑方法卸车，吊管时，要使用专用吊钩，吊钩要卡牢，符合安全规定5、严禁将管子直接卸在斜坡上6、卸管时应卸在指定位置，施工现场堆管场地要平整，底层的管材应用垫木或侧桩，以防滚动堆管处设有“危险！禁止攀登”标志牌，禁止非工作人员接近堆放的管道7、堆管场选择应充分利用已有院坝和荒地，在保证管道堆放和车辆进出安全的情况下，尽量少占用土地，平整场地时，尽量不破坏植物根茎，以得再生8、大量贮存管子时，应根据不同直径分类堆放，堆与堆之间应留出必要的通道，主要通道宽度不得小于 5m管垛必须掩牢，上层管子必须整根落入下层两管之间凹处以防止滚动9、在管堆上吊运管子时，必须自上而下一层层吊，严禁从下层抽吊五、需填报资料五、需填报资料无 南柳成品油管道工程项目三分部 保管作业指导书六、保管风险控制及规避措施六、保管风险控制及规避措施序号序号风险事件风险事件风险可能造成的影响风险可能造成的影响风险源风险源风险源归类风险源归类应对策略应对策略建议性应对措施建议性应对措施1管材装卸不当造 成滚管伤人等事 故设备损坏、人员伤亡A：现场管理混乱行为责任风险 自留/ 事前防范管材装卸要采用专用吊具，专人指挥，绳索牵引，轻起慢落。
2堆管不当造成伤 人等事故设备损坏、人员伤亡A：现场没人看管、没有设警示标志 行为责任风险自留/ 事前防范管场要选择地面平整坚实的场地，避免由 于坡地土质松软造成滚管，管堆两端封堵， 附近设置明显的警示标志，管材堆放不能 超过规定的层数村镇、居民区加设围栏 或派专人看护，禁止儿童攀爬管垛管堆， 造成滚管伤人事故南柳成品油管道工程项目三分部 保管作业指导书七、保管质量检查控制重点七、保管质量检查控制重点序号序号操作要点及检查项目操作要点及检查项目检查方法检查方法施工单位施工单位监理单位监理单位1管子、管件、阀门、涂料及其他设备材料应按产品说明书的要求妥善保管观察必检巡检2玻璃布、塑料布、聚乙烯、环氧粉末、焊材、热收缩套等材料应存放在库房中，环氧粉末、焊材应 存放在通风干燥的库房，焊条长期存放时的相对湿度不得超过 60%观察必检巡检3管子、管件、阀门、沥青等材料或设备的存放场地应平整、无石块，地面不得有积水存放场地保 持 1%-2%的坡度，并设有排水沟观察必检巡检4存放场地内修筑汽车与吊车进出场道路，场地上方无架空电力线观察必检巡检5易燃、易爆物品的库房按有关标准配备消防灭火器材。
观察必检巡检6防腐管应同向分层码垛堆放，堆放高度应保证管子不失稳变形、不损坏防腐层不同规格、材质的 防腐钢管应分开堆放每层防腐管之间应垫放软垫，最下层的管子下宜铺垫两排枕木或砂袋，管子 距地面的距离应大于 50mm为保证管垛的稳定，最下一层的防腐管应用楔子固定观察必检巡检7阀门应原包装存放，存放时应采取防水措施观察必检巡检。
