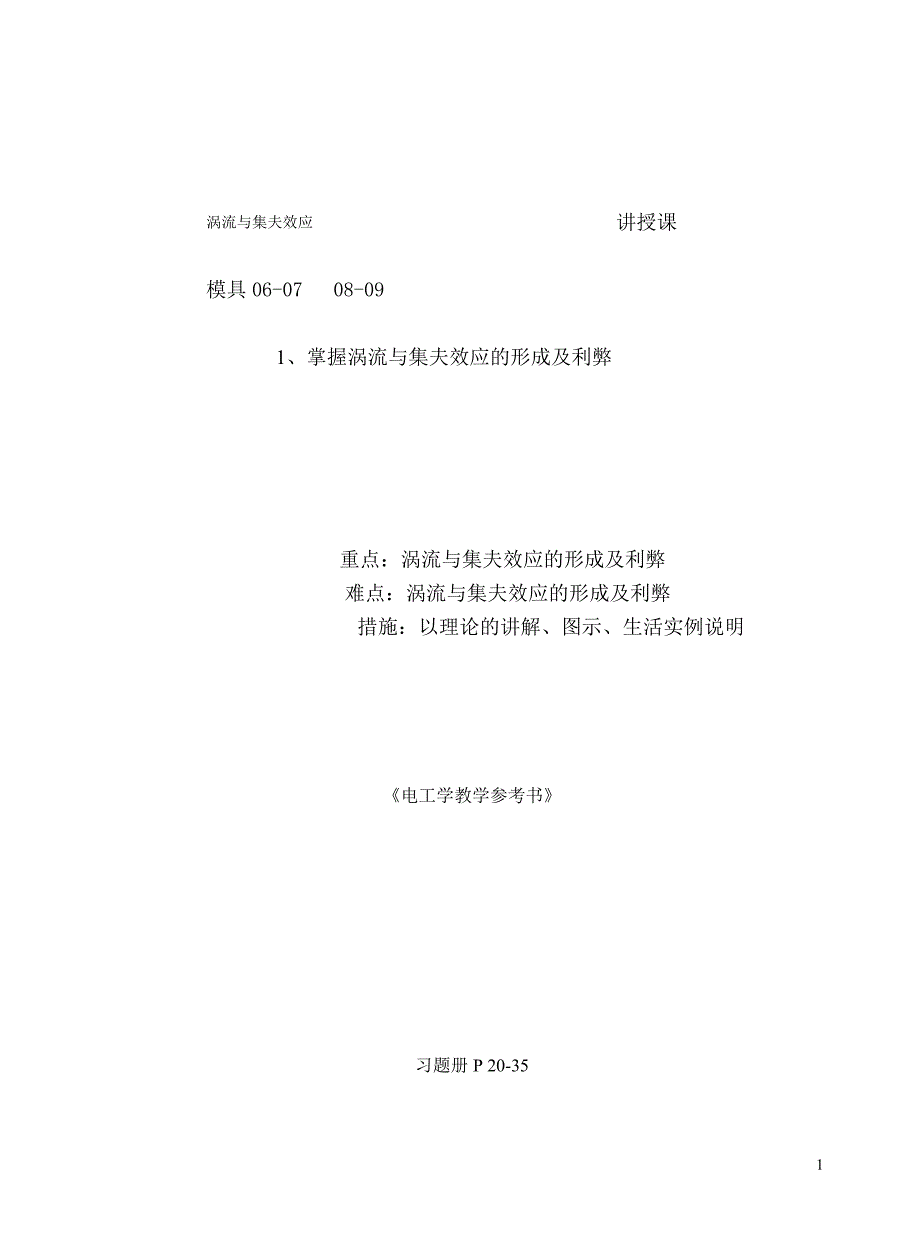

1涡流与集夫效应 讲授课模具 06-07 08-091、掌握涡流与集夫效应的形成及利弊2、3、4、 .重点：涡流与集夫效应的形成及利弊难点：涡流与集夫效应的形成及利弊措施：以理论的讲解、图示、生活实例说明《电工学教学参考书》习题册 P 20-352§3-5 涡流与集夫效应一、涡流1、形成：在具有铁以后线圈中通以交流电时，就有交变的磁通穿过铁心，在铁心内部就会产生感应电流，这种电流在铁心中自成闭合回路，其形状如同水中旋涡而称涡流2、利弊：涡流流动时，由于整块铁心的电阻很小，所以涡流具有很大的数值，使铁心发热，造成不必要的损耗由于涡流而造成的损耗称涡流损耗，涡流还有去磁作用，会削弱原磁场减小涡流的方法：通常是用增大涡流回路电阻的方法，即用相互绝缘的硅钢片叠成铁心利用涡流可制成高频感应熔炼炉和工频感应炉，利用涡流还可对金属进行热处理二、集夫效应1、形成：直流电通过导线时，导线横截面上的各处电流密度相等，而交流电通过导线时，导线横截面上电流的分布是不均匀的，越是靠近导线中心，电流密度越小，越是靠近导线表面，电流密度越大，这种交变电流在导线内趋于导线表面的现象称集夫效应2、应对方法：高频电路中采用空心导线；用多股相互绝缘的绞3合导线或编织线以增大导线的表面积。
3、利弊：高频淬火：就是将工件放在通有高频电流的线圈中，使用工件产生高频涡流，使工件表面发热而内部不热，表面发热到预期温度时突然冷却以达到工件表面硬度高、内部韧性好的目的表面淬火的深度可通过改变电流的频率来控制，当电流频率越高，表面淬火深度就越浅。
