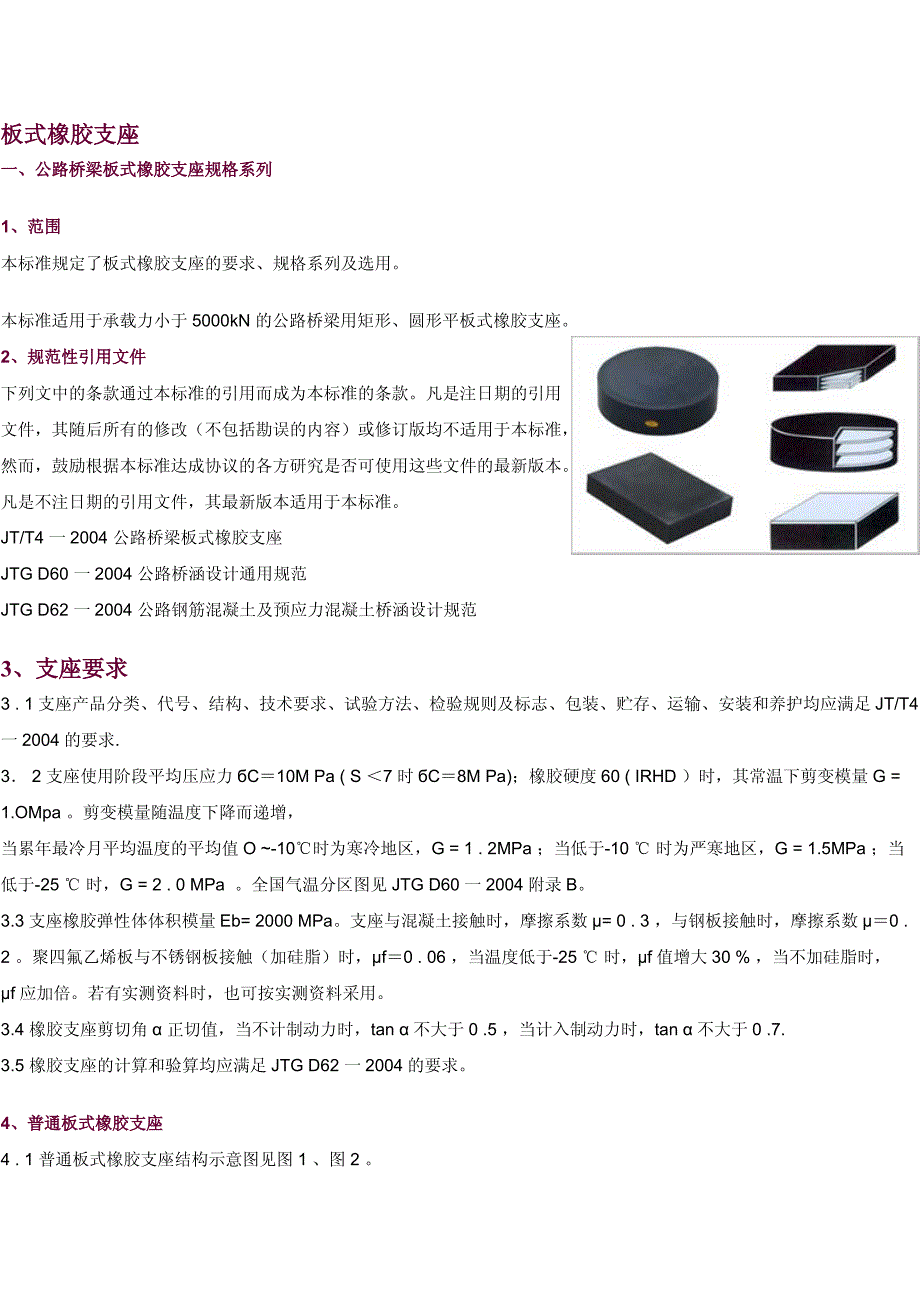

板式橡胶支座板式橡胶支座一、公路桥梁板式橡胶支座规格系列一、公路桥梁板式橡胶支座规格系列 1、范围、范围本标准规定了板式橡胶支座的要求、规格系列及选用 本标准适用于承载力小于 5000kN 的公路桥梁用矩形、圆形平板式橡胶支座 2、规范性引用文件、规范性引用文件下列文中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本标准 JT/T4 一 2004 公路桥梁板式橡胶支座JTG D60 一 2004 公路桥涵设计通用规范JTG D62 一 2004 公路钢筋混凝土及预应力混凝土桥涵设计规范3、支座要求、支座要求3 . 1 支座产品分类、代号、结构、技术要求、试验方法、检验规则及标志、包装、贮存、运输、安装和养护均应满足 JT/T4 一 2004 的要求.3． 2 支座使用阶段平均压应力 бC＝10M Pa ( S ＜7 时 бC＝8M Pa)；橡胶硬度 60 ( IRHD ）时，其常温下剪变模量 G = 1.OMpa 。
剪变模量随温度下降而递增， 当累年最冷月平均温度的平均值 O ~-10℃时为寒冷地区，G = 1 . 2MPa ；当低于-10 ℃ 时为严寒地区，G = 1.5MPa ；当低于-25 ℃ 时，G = 2 . 0 MPa 全国气温分区图见 JTG D60 一 2004 附录 B 3.3 支座橡胶弹性体体积模量 Eb= 2000 MPa支座与混凝土接触时，摩擦系数 μ= 0 . 3 ，与钢板接触时，摩擦系数 μ＝0 . 2 聚四氟乙烯板与不锈钢板接触（加硅脂）时，μf＝0 . 06 ，当温度低于-25 ℃ 时，μf 值增大 30 % ，当不加硅脂时，μf 应加倍若有实测资料时，也可按实测资料采用 3.4 橡胶支座剪切角 α 正切值，当不计制动力时，tan α 不大于 0 .5 ，当计入制动力时，tan α 不大于 0 .7.3.5 橡胶支座的计算和验算均应满足 JTG D62 一 2004 的要求4、普通板式橡胶支座、普通板式橡胶支座4 . 1 普通板式橡胶支座结构示意图见图 1 、图 2 4 . 2 普通板式橡胶支座代号，矩形为 GJZ 、圆形为 GYZ其规格系列见表 1 ，表中符号意义如下： ιa ×ιb 或 d -----平面尺寸或直径；Rck-----最大承压力；S -----形状系数；t -----支座总厚度；△ι1, -----不计制动力时最大位移量；△ι2 -----计人制动力时最大位移量；t e-----橡胶层总厚度；tanθ -----允许转角正切值；RGk -----抗滑最小承压力； 板式橡胶支座产品代号表示方法GJZ、、GYZ 板式橡胶支座规格系列选用参数板式橡胶支座规格系列选用参数la×lb（或d）RCKtanθ（θ 的单位为rad）RCK(KN)t1t0序号（mm）（KN）St(mm) △l1△l2te温热地区寒冷地区严寒地区温热地区寒冷地区严寒地区(mm) (mm)215715 0.0107 0.009 0.00741GJZ 100×1501015.48287.510.5200.016 0.0135 0.011135(53)42(63)53(79)52215715 0.0087 0.0074 0.00612GJZ 100×2001376.11287.510.520 0.0131 0.0111 0.009147(70)56(84)70(105)52215715 0.0057 0.005 -287.510.520 0.0085 0.0073 0.00635101425 0.0114 0.0097 0.0083GYZ d15015474212.5 17.530 0.0143 0.0122 0.010141(62)49(74)62(93052215715 0.0057 0.005 -287.510.520 0.0085 0.0073 0.00635101425 0.0114 0.0097 0.0084GJZ 150×15019674212.5 17.530 0.0143 0.0122 0.010153(79)63(95)79(118)522157150.005 - -287.510.520 0.0067 0.0057 0.00535101425 0.0089 0.0077 0.00645GJZ 150×2002668.064212.5 17.530 0.0112 0.0096 0.00870(105)84(126)105(158)52287.510.520 0.0057 0.005 -35101425 0.0077 0.0066 0.00556GJZ 150×2503368.844212.5 17.530 0.0096 0.0083 0.006988(131)105(158)131(197)52287.510.520 0.0052 0.005 -35101425 0.0069 0.0066 0.0057GJZ 150×3004069.444212.5 17.530 0.0089 0.0083 0.0063105(1580126(189)158(236)5235101425 0.0051 - -4212.5 17.530 0.0064 0.0055 0.00549152135 0.0077 0.0066 0.00568GYZ d2002849.55617.5 24.540 0.0089 0.0077 0.006573(110)88(132)110(165)5235101425 0.0051 - -4212.5 17.530 0.0064 0.0055 0.00549152135 0.0077 0.0066 0.00569GJZ 200×2003619.55617.5 24.540 0.0089 0.0077 0.006593(140)112(168)140(210)524212.5 17.530 0.0054 0.005 -49152135 0.0064 0.0056 0.00510GJZ 200×25045610.65617.5 24.540 0.0075 0.0066 0.0056117(175)140(210)175(263)5230811.221 0.0066 0.0056 0.005411216.829 0.0098 0.0084 0.00711GJZ 200×3005517.17521622.437 0.0131 0.0112 0.0093140(210)168(252)210(315)8330811.221 0.0059 0.0051 -411216.829 0.0089 0.0076 0.006312GJZ 200×3506467.62521622.437 0.0118 0.0101 0.0084163(245)196(294)245(368)8330811.221 0.0055 0.005 -411216.829 0.0082 0.007 0.005913GJZ 200×4007417.98521622.437 0.0109 0.0093 0.0078187(280)224(336)280(420)83411216.829 0.0073 0.0062 0.0052521622.437 0.0097 0.0083 0.006963202845 0.0121 0.0104 0.008614 GYZ d2504527.5742433.653 0.0146 0.0124 0.0103115(172)137(206)172(258)83411216.829 0.0073 0.0062 0.0052521622.437 0.0097 0.0083 0.006963202845 0.0121 0.0104 0.008615GJZ 250×2505767.5742433.653 0.0146 0.0124 0.0103146(219)175(263)219(328)83411216.829 0.0062 0.0054 0.005521622.437 0.0083 0.0071 0.00663202845 0.0141 0.0089 0.007516GJZ 250×3006968.21742433.653 0.0125 0.0107 0.009175(263)210(315)263(394)83411216.829 0.0056 0.005 -521622.437 0.0074 0.0064 0.005463202845 0.0093 0.008 0.006717GJZ 250×3508168.79742433.653 0.0111 0.0096 0.0081204(306)245(368)306(459)83411216.829 0.0051 - -521622.437 0.0068 0.0059 0.00563202845 0.0085 0.0073 0.006218GJZ 250×4009369.29742433.653 0.0102 0.0088 0.0074233(350)280(420)350(525)83411216.8290.005 - -521622.437 0.0063 0.0055 0.00563202845 0.0079 0.0068 0.006219GJZ 250×45010569.71742433.653 0.0095 0.0082 0.0074263(394)315(473)394(591)83411216.8290.005 - -521622.4370.006 0.0052 -63202845 0.0074 0.0065 0.005520GJZ 250×500117610.07742433.653 0.0089 0.0078 0.0066292(438)350(525)438(656)83521622.437 0.0059 0.0051 -63202845 0.0074 0.0063 0.0053742433.653 0.0088 0.0076 0.006421 GYZ d3006619.06852839.261 0.0103 0.0089 0.0075165(247)198(297)247(371)83521622.437 0.0059 0.0051 -63202845 0.0074 0.0063 0.0053742433.653 0.0088 0.0076 0.006422GJZ 300×3008419.06852839.261 0.0103 0.0089 0.0075210(315)252(378)315(473)83521622.437 0.0052 0.005 -63202845 0.0065 0.0056 0.005742433.653 0.0078 0.0068 0.005723GJZ 300×3509869.78852839.261 0.0091 0.0079 0.0067245(368)294(441)368(551)83521622.4370.005 - -63202845 0.0059 0.0051 -742433.653 0.0071 0.0062 0.00324GJZ 300×400113110.4852839.261 0.0083 0.0072 0.0061280(420)336(504)420(630)8363202845 0.0055 0.005 -742433.653 0.0066 0.0057 0.00525GJZ 300×450127610.92852839.261 0.0077 0.0067 0.0057315(473)378(5670473(709)835416.5 23.1380.007 0。
