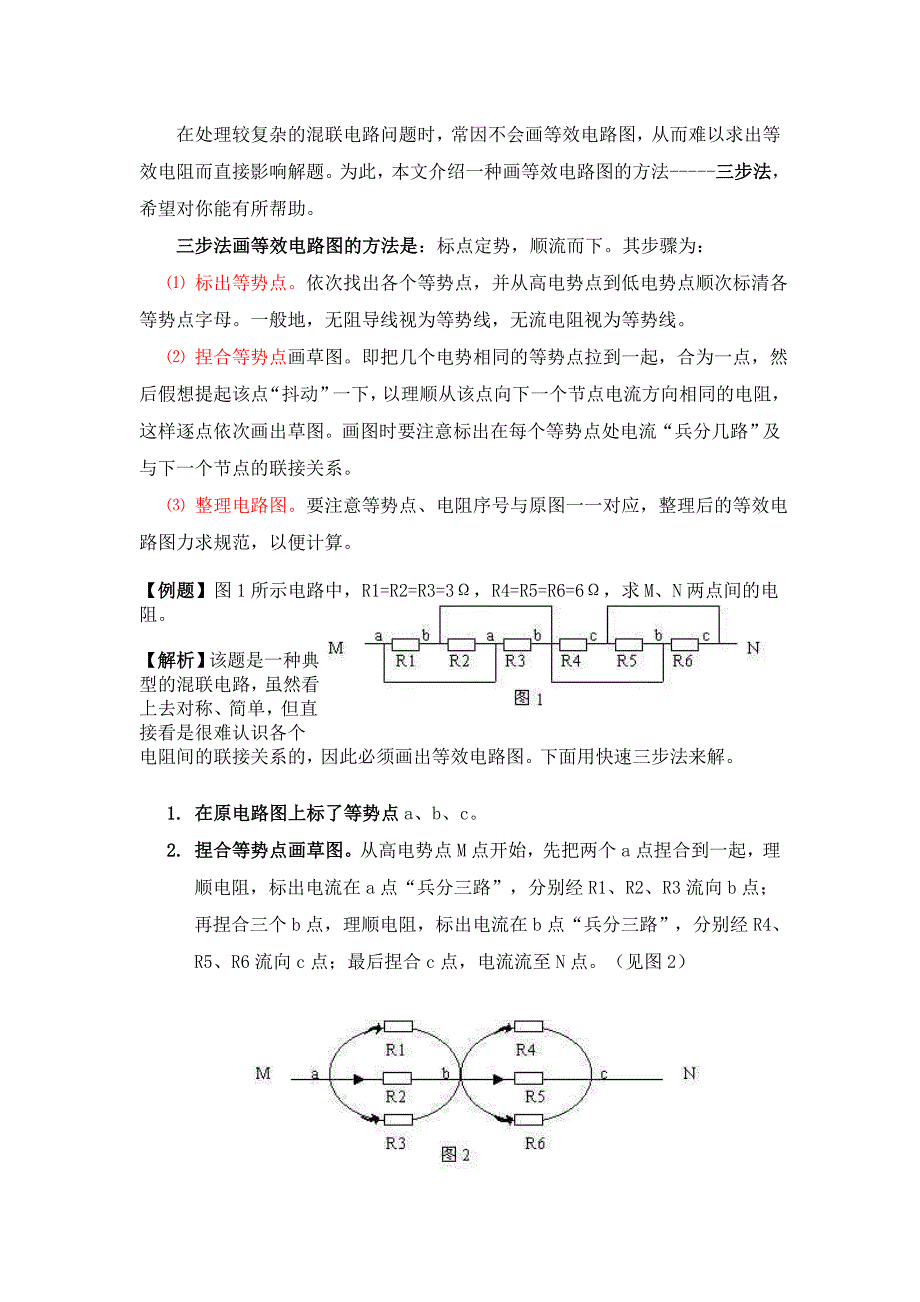

在处理较复杂的混联电路问题时，常因不会画等效电路图，从而难以求出等效电阻而直接影响解题为此，本文介绍一种画等效电路图的方法-----三步法，希望对你能有所帮助 三步法画等效电路图的方法是：标点定势，顺流而下其步骤为： ⑴ 标出等势点依次找出各个等势点，并从高电势点到低电势点顺次标清各等势点字母一般地，无阻导线视为等势线，无流电阻视为等势线 ⑵ 捏合等势点画草图即把几个电势相同的等势点拉到一起，合为一点，然后假想提起该点“抖动”一下，以理顺从该点向下一个节点电流方向相同的电阻，这样逐点依次画出草图画图时要注意标出在每个等势点处电流“兵分几路”及与下一个节点的联接关系 ⑶ 整理电路图要注意等势点、电阻序号与原图一一对应，整理后的等效电路图力求规范，以便计算例题】图1所示电路中，R1=R2=R3=3Ω，R4=R5=R6=6Ω，求M、N两点间的电阻解析】该题是一种典型的混联电路，虽然看上去对称、简单，但直接看是很难认识各个电阻间的联接关系的，因此必须画出等效电路图下面用快速三步法来解1. 在原电路图上标了等势点a、b、c 2. 捏合等势点画草图从高电势点M点开始，先把两个a点捏合到一起，理顺电阻，标出电流在a点“兵分三路”，分别经R1、R2、R3流向b点；再捏合三个b点，理顺电阻，标出电流在b点“兵分三路”，分别经R4、R5、R6流向c点；最后捏合c点，电流流至N点。
见图2） 3. 整理电路图如图3所示 从等效电路图图3可以清楚地看出原电路各电阻的联接方式，很容易计算出M、N两点间的电阻R=3Ω 【练习题】如图4所示，R1=R3=4Ω，R2=R5=1Ω，R4=R6=R7=2Ω，求a、d两点间的电阻参考解答】（1）标出等势点a、b、c、d（在原电路图上）（2）捏合等势点画草图，首先捏合等势点a，从a点开始，电流“兵分三路”，分别经R2流向b点、经R3和R1流向d点；捏合等势点b，电流“兵分两路”，分别经R5流向c点，经R4流向d点；捏合等势点c，电流“兵分两路”，分别经R6和R7流向d点3）整理电路从等效电路图可清楚地看出原电路各电阻的联接关系，很容易计算出a、d两点间的电阻R=1Ω说明:上述内容来自“3edu教育网”搜集整理。
