垦华监狱迁建工程清水混凝土围墙模板的设计及应用北京奥字模板有限公司黄伟1 、工程概况垦华监狱位于天津茶淀清河农场，垦华监狱迁建工程由大门、围墙及岗楼三部分组成，结构形式均为现浇钢筋混凝土结构，立面均为清水混凝土围墙墙体垂直总高度为6 m ( 包括地梁) ，周长约1 8 3 0 m ，墙厚为1 5 0 姗，其中间有菱形附墙柱及变形缝，共设有九个岗楼，岗楼与围墙间有沉降缝，岗楼总高度为1 1 ．5 m ，墙厚为2 0 0 衄，呈八角形本工程围墙结构样式独特，与以往清水混凝土墙体构造不同，且围墙周长较长，其中间设有多个菱形附墙柱、沉降缝及岗楼该围墙对明缝没有要求，对禅缝要求有规律，感观效果要好2 、模板方案2 ．1 、模板方案的比选由于该工程围墙造型独特，初步设计时考虑了两种模板方案：第一种方案用填充模板( 聚苯板) 来制作造型，外层配置整块钢板使配模简单化；第二种方案直接用全钢大模板制作围墙造型，这种配板方案对加工要求比较严格，所有模板棱角、拼缝均保证平直，面板均铣边，毛边均需打磨光滑后经设计人员多次讨论，决定采用第二种方案，理由是建设单位对围墙外观要求清水，且清水效果比较严格，填充模板无法达到此效果，且不方便周转使用。

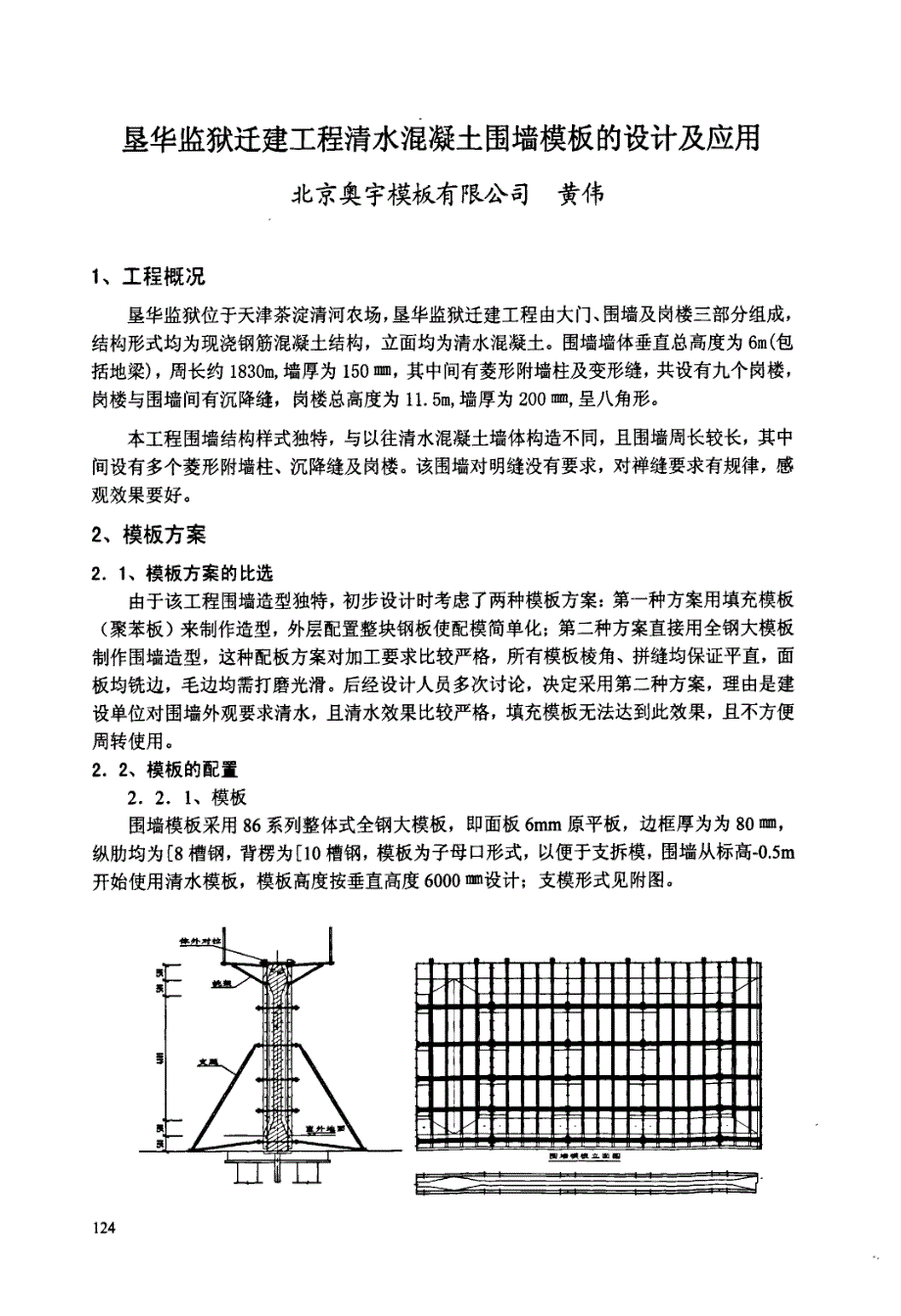

2 ．2 、模板的配置2 ．2 ．1 、模板围墙模板采用8 6 系列整体式全钢大模板，即面板6 m m 原平板，边框厚为为8 0 衄，纵肋均为[ 8 槽钢，背楞为[ 1 0 槽钢，模板为子母口形式，以便于支拆模，围墙从标高·0 ．5 m开始使用清水模板，模板高度按垂直高度6 0 0 0 姗设计；支模形式见附图1 2 4曼苎璺曼兰要里备；兰≥：薹≤；；三三三；三；；三三；三三；；三；；三三；；兰兰= J2 ．2 ．2 、穿墙螺栓模板穿墙螺栓采用T 1 6 螺栓( Q 2 3 5 ) ，其中每套包括：T 1 6 山型母( 2 个) 、T 1 6 丝杆( 长度按设计需要) 、平垫片( 2 个自加工) ，套管选内径为大于q ) 1 6 m m 的P V C 管( - r 地自备) ：2 ．2 ．3 、模板力学计算( 1 ) 、面板：采用6 衄厚，材质Q 2 3 5 M = l ／8 q 1 2 = 1 0 1 2 5 N ．姗W = I ／6 b h 2 - - - 9 0 0 0 啪36 = M ／W = 1 1 2 ．5 N ／r a m2 < f = - 2 1 5N ／m2验算面板变形( 刚度)I = 1 ／1 2b h 3 = 2 7 0 0 0 衄4E = 2 ．0 6 x1 0 5N ／m a2w - q 1 4 ／3 8 4 E I = 0 ．2 6 咖< o ．7 5 衄符合要求。
2 ) 、主肋：采用[ 8 槽钢q = 2 0 ．5 8N ／衄，强度验算：6 = M ／r ．W = 1 4 6 ．4 2 < 2 1 5N ／l 岫2 ，刚度验算：q = 1 5 ．7 8N ／m悬臂部分：W - q 1 4 ／8 E I = 0 ．0 7 7m < 0 ．7 5 衄跨中部分：九l = 3 0 0 ／1 2 0 0 = 0 ．2 57 L 2 = 2 1 0 0 ／1 2 0 0 = 1 ．7 5W = q 1 4 ( 5 - 2 4 k 2 1 ) ／3 8 4 E I = I ．4 3 < 1 2 0 0 ／4 0 0 = 3 姗符合要求 3 ) 、背楞：采用2 ' [ 1 0 槽钢1 = 3 9 6 ．6 xl 矿W = 3 9 ．7 x 2 = 7 9 ．4 x1 0 3 衄’q l - - 2 0 ．5 8N ／mq 2 = 2 0 ．5 8N ／m最大跨度验算6 = M ／r ．W = l ／8 q 1 2 ／1x W = 1 6 3 < f = 2 1 5N ／m m2挠度验算：悬臂部分：W - q 1 4 ／8 E I = 0 ．0 8 < 1 5 0 ／4 0 0 - - 0 ．3 7 5a r m跨中部分：九l = a ／1 = 1 5 0 ／1 2 0 0 = 0 ．1 2 5W = q 1 4 ( 5 ．2 4 L 2 1 ) ／3 8 4 E I = 1 ．6 9 < 1 2 0 0 ／4 0 0 = 3 衄符合要求。
4 ) 、穿墙螺栓：直径为1 6 衄S = g ( d ／2 ) 2 = 2 0 1 ．6 衄zF = 0 ．0 6 x1 2 0 0 x1 0 0 0 = 7 2 0 0 0 N6 = F ／S = 3 5 7 ．1 4 < [ 0 ] = 3 6 0N ／r m2符合要求3 、模板施工中应注意的问题该围墙模板与模板连接为子母口连接，模板高度较高、造型特殊且围墙周长较长，如何保证模板间拼缝的平整及让整道围墙水平方向保证顺直，就成了值得注意的问题为便于施工方校正模板，在每块模板最上面另加焊了单根槽钢；为保证模板间拼缝的平整，采用小背楞加固当然，现场施工人员的操作也是保证清水墙面效果的关键4 、结束语清水模板在施工应用中越来越普遍，每一个清水混凝土工程对模板的要求都不尽相同，每个清水混凝土工程对于设计及加工都是一次新的尝试与挑战我公司清水混凝土模板在垦华监狱迁建工程应用，达到了设计要求，得到了客户的满意，赢得了业主的好评。
