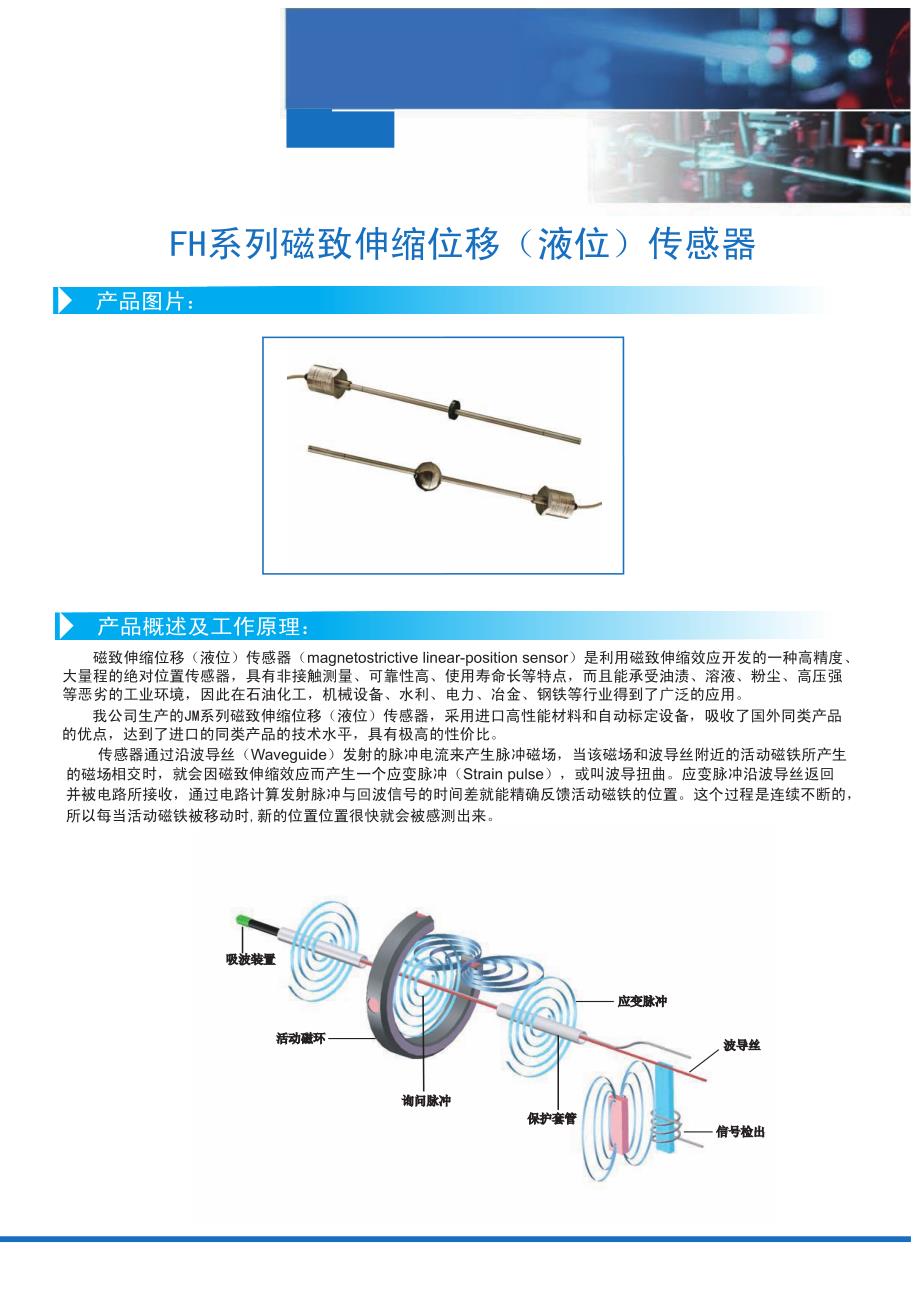

产品图片：产品概述及工作原理：F H 系列磁致伸缩位移（液位）传感器磁致伸缩位移（液位）传感器（magnetostrictive linear-position sensor）是利用磁致伸缩效应开发的一种高精度、 大量程的绝对位置传感器，具有非接触测量、可靠性高、使用寿命长等特点，而且能承受油渍、溶液、粉尘、高压强 等恶劣的工业环境，因此在石油化工，机械设备、水利、电力、冶金、钢铁等行业得到了广泛的应用我公司生产的JM系列磁致伸缩位移（液位）传感器，采用进口高性能材料和自动标定设备，吸收了国外同类产品 的优点，达到了进口的同类产品的技术水平，具有极高的性价比 传感器通过沿波导丝（Waveguide）发射的脉冲电流来产生脉冲磁场，当该磁场和波导丝附近的活动磁铁所产生 相交时，就会因磁致伸缩效应而产生一个应变脉冲（Strain pulse），或叫波导扭曲应变脉冲沿波导丝返回的磁场 并被电路所接收，通过电路计算发射脉冲与回波信号的时间差就能精确反馈活动磁铁的位置这个过程是连续不断的， 所以每当活动磁铁被移动时,新的位置位置很快就会被感测出来吸波装置活动磁环询问脉冲应变脉冲保护套管波导丝信号检出● 大量程、高精度、高分辨率、高稳定性● 非接触测量、无磨损，使用寿命长● 响应速度快、线性测量，绝对位置量输出● IP67防护等级，能适应恶劣的工业应用环境● 双层防护套管，无须卸压即可安装维护● 防浪涌、抗射频、抗电磁干扰● 多种输出方式可供选择产品特点及环境要求：产品性能参数：● ● 冶金工业：连铸、热轧钢、冷轧钢、AGC控制、 硬模压铸、挤压成型、弯曲、切割。
● 林木建筑业：木材加工定位控制，瓷砖压制，云石切割 ● 港口机械设备，如集装箱处理 ● 多方位动作平台，各种训练模拟试验台等 ● 精密机械：液压型注塑机模板定位与监测、冲压机等 ● 伺服液压油缸或汽缸的活塞位置反馈或预置 ● 研磨机械位置反馈或预置 ● 铸锻机床位移控制 ● 水电行业：水力与风力发电涡轮机与调速器， 汽轮机汽阻阀门开度控制，水利工程闸门提升控制印刷包装工业：包装机械、纸张的生产过程控制 ● 船舶舵机伺服系统 ● 工程机械 产品应用：供电电源线性误差优于±0.05%FS输出形式绝缘耐压机械盲区 测杆材料 电子仓外壳材料 引线方式500 VDC（电源线或输出信号线与产品金属外壳之间） 上盲区：50.8mm 下盲区：63.5mm(特殊要求请咨询厂家）OCr18Ni9、1Cr18Ni9Ti 或用户定制 铸铝或1Cr18Ni9Ti 4芯屏蔽电缆连接，默认长度1.5m 或航空插头连接 15-30VDC, 标称值：24V.DC 功耗<50mA工作温度电子舱：-40℃～+85℃ 测 杆：-40℃～+125℃ 模拟：4～20mA;0～5V;0～10V 通讯：RS-485； 数字：SSI串连同步数字界面输出重 复 性优于±0.002%FS 分 辨 率优于±0.002%FS 连接形式M18X1.5、M20X1.5或用户定制 IP65（可达到IP67）外壳防护等级温 漂≤30PPm/℃ 输出纹波≤20mV模拟信号输出型号及规格代码: 型 号 说 明 类 型 F H 类 型 分 类 液位传感器 位移传感器 F L 外管类型 H F 耐压硬管 非耐压柔性软管 安装方式 0 2 4 M18X1.5公制螺纹 M20X1.5公制螺纹 3/4”-16UNF -2A英制螺纹 电气连接 C - - D 4 - D 6 - 电缆线长度（以1米为单位递增） 4针接插件带电缆（以1米为单位递增） 6针接插件带电缆（以1米为单位递增） 输出模式 M 量程范围 - - - - M C 4 1 C 2 1 C 4 2 C 2 4 V 0 5 V 5 0 V 0 1 V 1 0 单位:mm，以5毫米为单位递增，可定制 4～20mA 4～20mA(二线制） 20～4mA 20～4mA(二线制） 0～5VDC 5～0VDC 0～10VDC 10～0VDC 测杆材料 1 2 3 4 X 316L不锈钢，外径∮10 304不锈钢，外径∮12(三米以上选用） 304不锈钢，外径∮10 铝合金 用户定制 类 型 P D B 普通型 隔离防爆型（ExdllBT5） 本安防爆型（ExiallBT5） 选型举例 F H F H 0 1 5 0 0 M D 6 - C 4 2 3 P 液位产品外观尺寸图: 64 20 22 50.8 （上盲区） 63.5 (下盲区) 有效量程 φ50 φ10 (58) M18×1.5 2 φ22.1 举例说明:液位测量,耐压硬管,M18X1.5公制连接螺纹,1500mm有效量程,6针接插件带电缆,20-4mA输出,304不锈钢材质, 普通型。
SSI串连同步数字输出型号及规格代码: 型 号 说 明 类 型 F H 类 型 分 类 F M 外管类型 H F 耐压硬管 非耐压柔性软管 安装方式 0 2 4 M18X1.5公制螺纹 M20X1.5公制螺纹 3/4”-16UNF -2A英制螺纹 电气连接 C - - D 4 - D 6 - 电缆线长度（以1米为单位递增） 4针接插件带电缆（以1米为单位递增） 6针接插件带电缆（以1米为单位递增） 输出模式 量程范围 - - - - M 单位:mm，以5毫米为单位递增，可定制 1 2 3 4 X 316L不锈钢，外径 12 304不锈钢外径∮10 铝合金 用户定制 选型举例 F H S H 0 1 5 0 0 M C 0 1 1 G 3 1 0 0 3 1 2 G B 1 2 3 4 5 6 1 0 0 0 1 测杆材料 数据长度：24位 数据长度：25位 输出模式：格雷码 输出模式：二进制 分辨率：0.1mm 分辨率：0.05mm 分辨率：0.02mm 分辨率：0.01mm 分辨率：0.005mm 分辨率：0.002mm 功能：标准 比例方向：正向 比例方向：反向 S SSI输出 位移产品外观尺寸图: 64 20 22 50.8 （上盲区） 63.5 (下盲区) 有效量程 φ50 φ10 φ33 8 (58) M18×1.5 304不锈钢，外径∮12（三米以上选用） 举例说明：SSI输出，耐压硬管，1500mm有效量程，M18×1.5公制连接螺纹，电缆直接出线，线长一米， 25位格雷码，0.02mm分辨率，标准功能，正向，304不锈钢材质. 。
