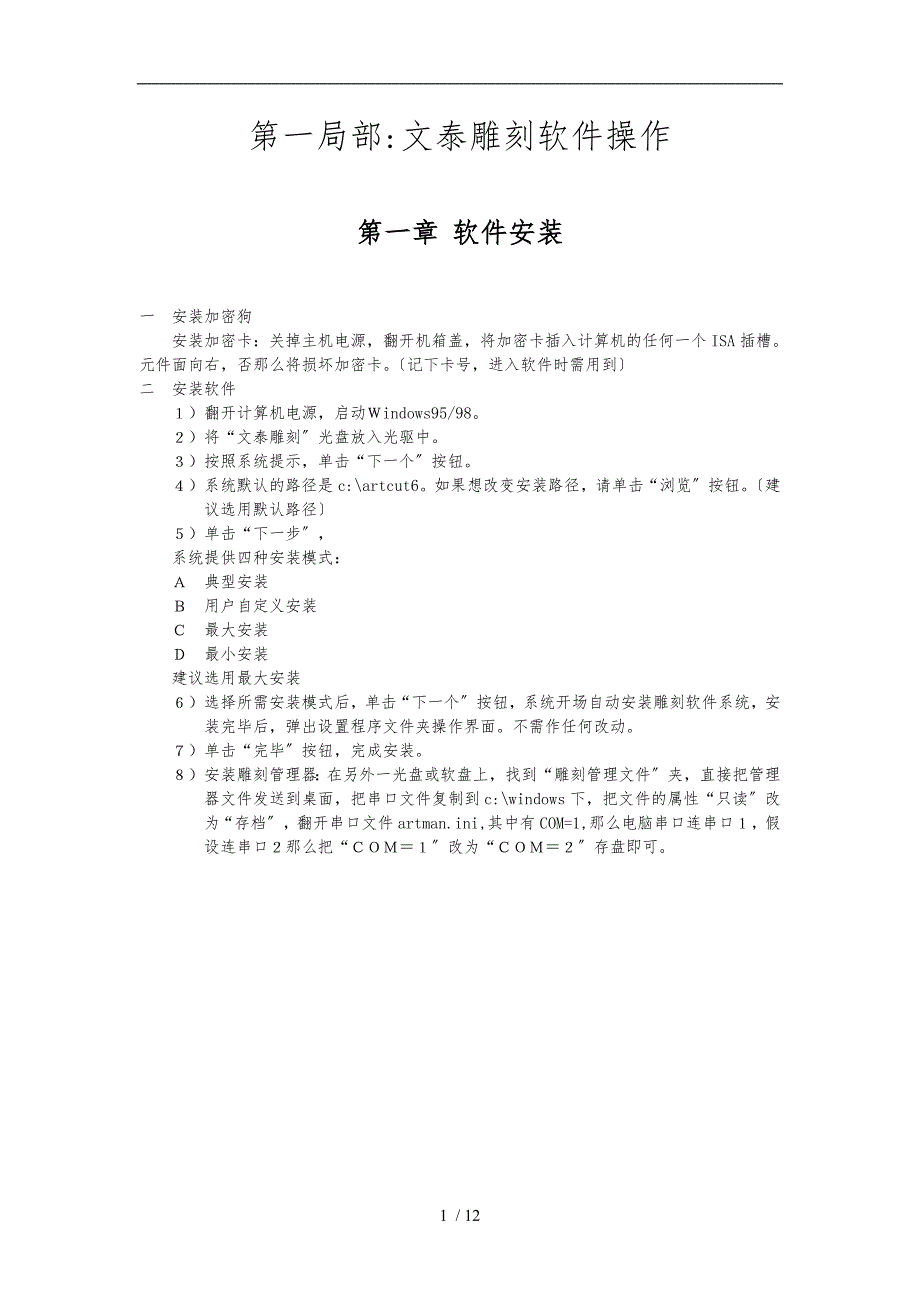

第一局部:文泰雕刻软件操作第一章 软件安装一 安装加密狗安装加密卡：关掉主机电源，翻开机箱盖，将加密卡插入计算机的任何一个ISA插槽元件面向右，否那么将损坏加密卡〔记下卡号，进入软件时需用到〕二 安装软件１） 翻开计算机电源，启动Ｗindows95/98２） 将“文泰雕刻〞光盘放入光驱中３） 按照系统提示，单击“下一个〞按钮４） 系统默认的路径是c:\artcut6如果想改变安装路径，请单击“浏览〞按钮〔建议选用默认路径〕５） 单击“下一步〞，系统提供四种安装模式：Ａ 典型安装Ｂ 用户自定义安装Ｃ 最大安装Ｄ 最小安装建议选用最大安装６） 选择所需安装模式后，单击“下一个〞按钮，系统开场自动安装雕刻软件系统，安装完毕后，弹出设置程序文件夹操作界面不需作任何改动７） 单击“完毕〞按钮，完成安装８） 安装雕刻管理器：在另外一光盘或软盘上，找到“雕刻管理文件〞夹，直接把管理器文件发送到桌面，把串口文件复制到c:\windows下，把文件的属性“只读〞改为“存档〞，翻开串口文件artman.ini,其中有COM=1,那么电脑串口连串口１，假设连串口２那么把“ＣＯＭ＝１〞改为“ＣＯＭ＝２〞存盘即可。
第二章 软件操作直接双击“文泰三维雕刻软件〞图标，系统将提示输入加密卡号，把刚刚记下的卡号输入后，按“回车键〞即可进入文泰雕刻系统：根据提示输入版面大小，以标牌“杜鹃厅〞为例，输入“宽〞为310，“高〞为160点击“创立新文件〞，即可进入操作界面，标题条控制工具条标尺常用工具条雕刻工具条菜单缩放工具条工作区以下是各个工具栏的具体介绍：· 根底操作快捷图标的说明一、常用工具箱a b c d e f g h I j k l m n oa. 新建：创立一个新文档 b. 翻开：翻开一个已存在的文档 c. 保存：保存当前文档 d. 剪切：剪切所选择的容并送入剪贴板 e. 复制：复制选定容并送入剪贴板 f. 粘贴：插入剪贴板中容 g. 撤消：取消上次操作 h. 重复：重复已撤消的最后一个操作 i. 图像转换：将图像转换成曲线 j. 版面大小：修改用户定义的版面大小 k. 打印：打印当前文档 l. 打印预览：按打印效果显示 m. 刻绘输出：把当前文档送到刻字机输出 n. 重画：重新刷新显示整个窗口 o. 关于：显示程序信息，版本号和著作权 a b c d e f g二、缩放工具箱 a. 放大两倍：以光标所在位置为中心，将版面放大两倍。
b. 缩小两倍：以光标所在位置为中心，将版面缩小两倍 c. 拉框放大：将矩形框所选中的区域放大到整个版面 d. 移动：将光标所在的位置移动到窗口中心 e. 整页显示：将整个版面的容显示在窗口中 f. 上一次：恢复到上一次显示状态 g. 下一次：重复最后一次取消的显示状态三、字体工具箱a. 字体组：选择相应的字体类别 b. 字体名：选择字体名称 c. 字体类型：选择适宜的字体类型 d. 字体高度：设定字体的高度 e. 字体宽度：设定字体的宽度 f. 绝对字号：设定选中的文字的大小与设置的绝对值尽可能保持一致 g. 文字加框：给所选中的文字加一外框 h. 文字属性：修改文字的属性，如倾斜、旋转等 i. 快速录入：进入文字块的快速录入/修改状态 四、状态工具箱 A b c d e f g h I j k la. 选择：进入选择状态 b. 文字输入：进入文字输入状态 c. 节点编辑：进入节点编辑状态 d. 图库：显示或隐藏图库 e. 绘图工具箱：显示或隐藏绘图工具箱 f. 表格工具箱：显示或隐藏表格工具箱 g. 调色板：显示和设定颜色对应表 h. 排版工具箱：显示或隐藏排版工具箱。
i. 对齐工具箱：显示或隐藏对齐工具箱 j. 组合成图形：将所选中的多个对象组合成一个图形 k. 分割成图形：将所选中的对象分割成最小图形单元l. 分解：将所选中的文字块按需求分解为独立的文字单元根据对工具条的介绍，咱们就可以把这个“杜鹃厅〞的标牌轻松排出来，左键点击右边工具条中的“字〞，光标变成“I〞型，然后再在版面点一下左键，输入“杜鹃厅〞，通过改变字体和字号，然后再画上边界，即可得到：排版时应注意：版面的大小要比实际标牌略大5-10MM，排胸牌时版面可比实际胸牌大2MM即可因为切割边界时，刀具有一定的直径，并且刀具路径又不能超过版面〔关于刀具路径后面有介绍〕外框的形状可通过“绘图工具箱〞先画出矩形，然后再通过“节点编辑〞进展修改关于节点编辑，以下详细说明：· 节点编辑一、如何对节点进展编辑每一个图形、文字与矢量化后的轮廓都是由假设干个封闭曲线组成的，每个封闭曲线是由假设干条直线段和曲线段组成，我们把这些直线段和曲线段的端点称之为节点对于描述曲线，有两个点控制曲线方向，通过改变这两个点的位置，可使曲线走向发生改变，称之为控制点用户如果能熟练地掌握节点编辑这个工具，将帮助您方便地创作出极具个性化的作品。
二、如何进入节点编辑状态 如果想对一个文字或一个图形单元进展节点编辑，必须先选中这个文字块或图形单元，再用鼠标左键单击工具条中的"节点编辑"选项屏幕将显示节点编辑状态，在进入节点编辑状态前，必须先选中要被编辑的图形或文字块在没有选中这个图形或文字块的情况下，去选择"节点编辑"，肯定不能对图形进展节点编辑用户这时可以看到一个节点编辑工具条这个工具条包含了增加节点，减少节点，断开节点，连接节点等各种功能，这些节点编辑的功能如下： a.增加节点:在一条线段上增加一个节点b.删除节点：删除所选中的节点c.连接：将两条曲线连接在一起d.分割：将一条曲线分割为两个局部e.用线段连接：用一条线段将两个断点连接起来 f.自动闭合：将首尾不一样一条曲线段连接起来g.变为直线：将所选择的曲线变为直线 h.变为曲线：将所选择的直线变为曲线i.锐化：移动控制点，将该控制点相邻的节点变尖j.平滑：移动控制点，将该控制点相邻的节点光滑k.对称：移动控制点，将该控制点相邻的节点对称 l.自动减点：自动将很多点组成的曲线用较少的点来描述 m.平直：将所选择的直线段变为水平线或竖直线n.加圆角：在两条直线段中间加一个圆弧o.变尖角：把一条Bezier曲线变为两条直线段 p.节点对齐：把选中的节点沿水平或竖直方向对齐q.延伸：将所选中的直线段自动延长到所指定的曲线上r.截断：将所选中的两条弧沿其交点断开 三、选择节点按下鼠标左键不松手，拖动鼠标拉出一矩形框，那么该矩形框中所有节点都被选中。
也可以移动光标到某一个要选择的节点上，单击鼠标左键，选择您所想要的选择的节点，那么该节点会被选中按Shift键，重复上面的操作，可连续选择不同的节点，被选中的节点都被显为小红点选中节点，便可以对其进展编辑了刀具选择雕刻深度版面排好了，那么如何把它雕刻输出呢？这就需要对它先做路径选中“杜鹃厅〞，点击“3D〞，界面如右：做三维效果时，只需选中阴刻，定义好雕刻深度，选好刀具即可其它不用选点击“刀具选择〞，弹出“刀具类型〞对话框，选择“中心尖刀〞，刀具参数为：宽度W1=32、角度A=450点“确认〞4532刀具选好后，该设置雕刻深度了，三维雕刻时，雕刻字体笔画的宽度和雕刻的深度有如下关系：tya=最粗笔划宽度一半/雕刻最大深度可根据字的大小，先下个参考值，如5CM的字，先下3MM，看有没有孤岛，有孤岛的话，再把雕刻深度适当改深，直致无孤岛为止孤岛效果如右图：孤岛把雕刻深度再加深1-2MM，得到效果如右，即可保存雕刻路径同样，再选中英文，雕刻深度可比文字浅一点在刀具一样的情况下，雕刻深度主要跟字体的粗细有关文字的路径都做好了，下面选中框，框只需勾个1-2MM的槽，可用“2D〞来完成选中框，点击“2D〞，出现对话窗：设置为：阴刻，雕刻深度为1MM，雕刻方式为勾边，刀具选择同刚刚做“3D〞时的刀具一样。
其他不用选原点位置然后，选中所有做过的路径，点“保存雕刻路径〞，其中“原点 位置〞： 1．代表正象2．代表镜象3．关于X轴对称4．先关于X轴对称，再关于Y轴对称查找5．原点定位一般情况下，咱们要么刻正象字〔刻在不透明材料上〕，要么刻镜象字〔刻在透明材料上〕，所以常用的就是1和2现在选择2，然后点“查找〞存入文件名，点“确认〞文字路径存好后，还需要沿外框割掉，现在把里面的路径删掉，选中外框和需要打孔的两个圆，点“割〞，割参数设定：雕刻深度设为材料厚度，外轮廓+刀具补偿，刀具选择为直刀Φ3X12mm,点“确认〞路径生成后，保存雕刻路径同上，要另外起个文件名水晶字的制作：先熟悉一下“割〞的路径效果外轮廓+刀具补偿 轮廓+刀具补偿 原线输出用外轮廓+刀具补偿割出的字，再经过后期抛光，即成为水晶字胸牌的制作：通常用“3D〞+孤岛加工〔水平铣底、重叠率20%左右〕，刀具选平底尖刀Φ3×30×0.15，雕刻深度为0.1mm；外框用“割〞：外轮廓+刀具补偿、刀具一样、 雕刻深度为双色板的厚度〔建议雕刻深度比双色板略浅0.1-0.2mm,可增加刀具使用寿命〕。
路径生成后效果如图：对于在双色板上刻比拟大的字，可以用“2D〞，雕刻深度为0.1mm，雕刻方式：水平铣底，重叠率20%-40%，二次加工：勾边两边的刀具选一致Φ3×30×0.15或刀尖更大的刀阳刻的效果举例说明：现需要在一个圆中刻个“福〞，福在圆中凸出来先排好 圆与字组合 点“2D〞，选阴刻、加刀具补偿、雕刻方式：水平铣底，重叠率20%-40%，二次加工：勾边效果如右：第三章 后期处理第一节 火焰抛光机火焰抛光机可以抛一些形状不规那么、其它抛光方法难以抛到的地方，弥补布轮抛光机缺乏一般与布轮抛光机配合使用 原料：纯洁水、纯酒精 操作步骤：〔1〕翻开电源，把气压调至4-5 〔2〕等压强升至5-6时，翻开气压阀门 〔3〕翻开燃气管旋钮，不要开得太大 〔4〕用火机在针管下方引燃 〔5〕调节燃气管旋钮，以出现蓝色火苗为宜 〔6〕把需抛光材料外表清理干净，开场抛光 考前须知： 1、被抛光材料外表一定要无灰尘、碎沫等杂物，否那么易烧焦材料 2、火焰不要太大，以出现蓝色火焰为宜3、注意把。
