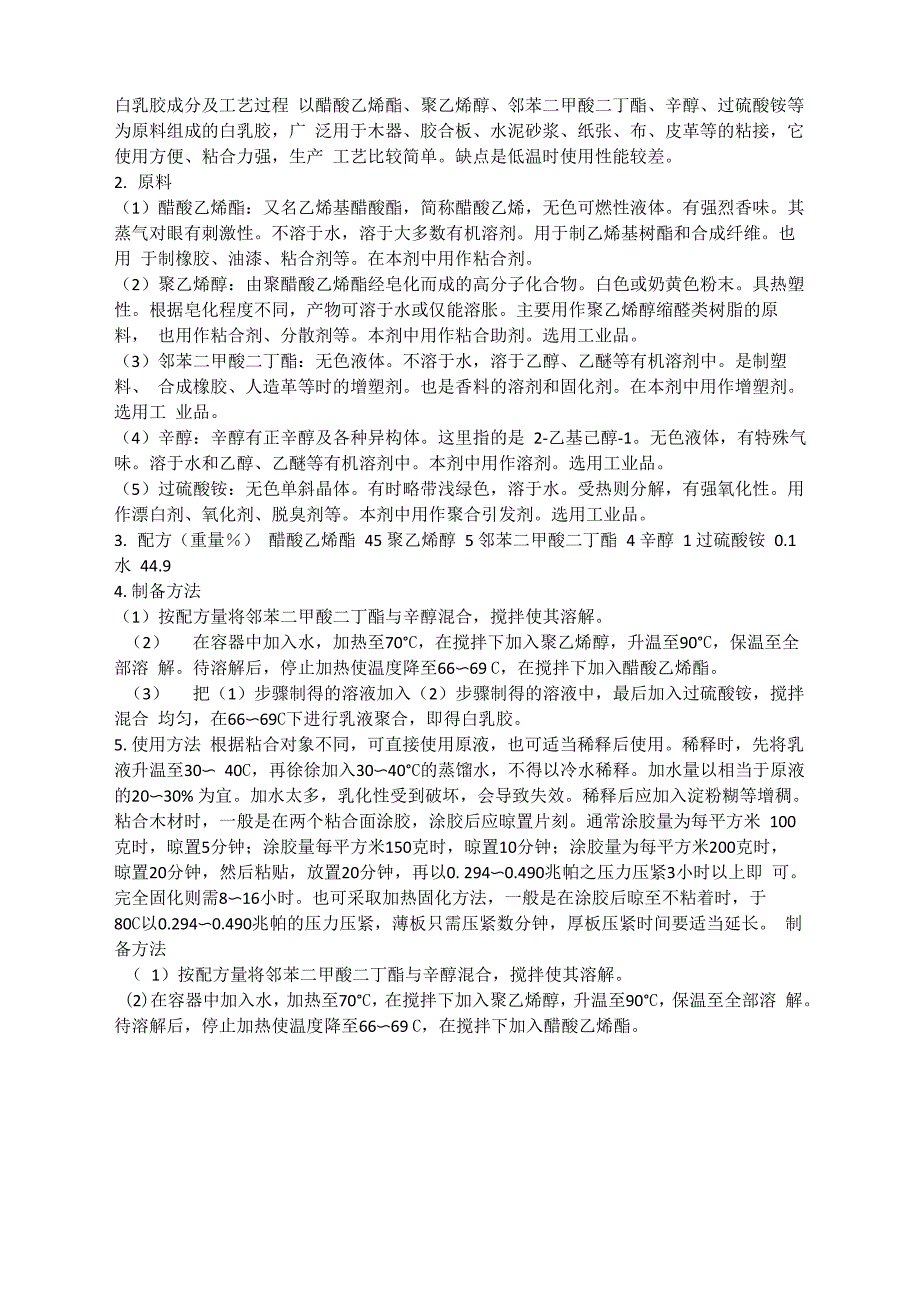

白乳胶成分及工艺过程 以醋酸乙烯酯、聚乙烯醇、邻苯二甲酸二丁酯、辛醇、过硫酸铵等为原料组成的白乳胶，广 泛用于木器、胶合板、水泥砂浆、纸张、布、皮革等的粘接，它使用方便、粘合力强，生产 工艺比较简单缺点是低温时使用性能较差2. 原料（1）醋酸乙烯酯：又名乙烯基醋酸酯，简称醋酸乙烯，无色可燃性液体有强烈香味其 蒸气对眼有刺激性不溶于水，溶于大多数有机溶剂用于制乙烯基树酯和合成纤维也用 于制橡胶、油漆、粘合剂等在本剂中用作粘合剂2）聚乙烯醇：由聚醋酸乙烯酯经皂化而成的高分子化合物白色或奶黄色粉末具热塑 性根据皂化程度不同，产物可溶于水或仅能溶胀主要用作聚乙烯醇缩醛类树脂的原料， 也用作粘合剂、分散剂等本剂中用作粘合助剂选用工业品3）邻苯二甲酸二丁酯：无色液体不溶于水，溶于乙醇、乙醚等有机溶剂中是制塑料、 合成橡胶、人造革等时的增塑剂也是香料的溶剂和固化剂在本剂中用作增塑剂选用工 业品4）辛醇：辛醇有正辛醇及各种异构体这里指的是 2-乙基己醇-1无色液体，有特殊气 味溶于水和乙醇、乙醚等有机溶剂中本剂中用作溶剂选用工业品5）过硫酸铵：无色单斜晶体有时略带浅绿色，溶于水受热则分解，有强氧化性用 作漂白剂、氧化剂、脱臭剂等。
本剂中用作聚合引发剂选用工业品3. 配方（重量％） 醋酸乙烯酯 45 聚乙烯醇 5 邻苯二甲酸二丁酯 4 辛醇 1 过硫酸铵 0.1 水 44.94. 制备方法（1）按配方量将邻苯二甲酸二丁酯与辛醇混合，搅拌使其溶解2） 在容器中加入水，加热至70°C，在搅拌下加入聚乙烯醇，升温至90°C，保温至全部溶 解待溶解后，停止加热使温度降至66〜69 C，在搅拌下加入醋酸乙烯酯3） 把（1）步骤制得的溶液加入（2）步骤制得的溶液中，最后加入过硫酸铵，搅拌混合 均匀，在66〜69C下进行乳液聚合，即得白乳胶5. 使用方法 根据粘合对象不同，可直接使用原液，也可适当稀释后使用稀释时，先将乳液升温至30〜 40C，再徐徐加入30〜40°C的蒸馏水，不得以冷水稀释加水量以相当于原液的20〜30% 为宜加水太多，乳化性受到破坏，会导致失效稀释后应加入淀粉糊等增稠 粘合木材时，一般是在两个粘合面涂胶，涂胶后应晾置片刻通常涂胶量为每平方米 100 克时，晾置5分钟；涂胶量每平方米150克时，晾置10分钟；涂胶量为每平方米200克时， 晾置20分钟，然后粘贴，放置20分钟，再以0. 294〜0.490兆帕之压力压紧3小时以上即 可。
完全固化则需8〜16小时也可采取加热固化方法，一般是在涂胶后晾至不粘着时，于80C以0.294〜0.490兆帕的压力压紧，薄板只需压紧数分钟，厚板压紧时间要适当延长 制备方法（ 1）按配方量将邻苯二甲酸二丁酯与辛醇混合，搅拌使其溶解2)在容器中加入水，加热至70°C，在搅拌下加入聚乙烯醇，升温至90°C，保温至全部溶 解待溶解后，停止加热使温度降至66〜69 C，在搅拌下加入醋酸乙烯酯。
