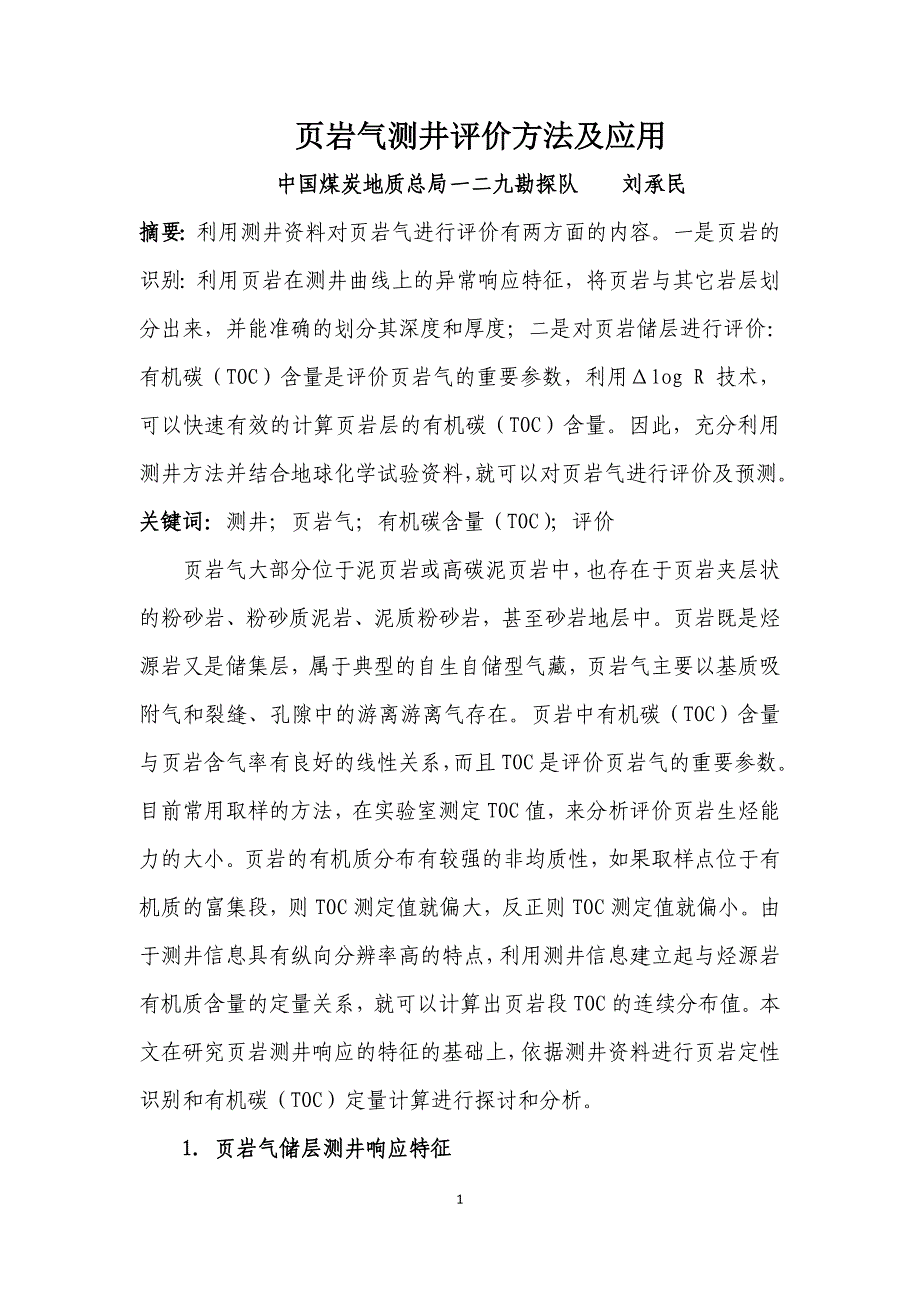

页岩气测井评价方法及应用中国煤炭地质总局一二九勘探队 刘承民摘要：利用测井资料对页岩气进行评价有两方面的内容一是页岩的识别：利用页岩在测井曲线上的异常响应特征，将页岩与其它岩层划分出来，并能准确的划分其深度和厚度；二是对页岩储层进行评价：有机碳（TOC）含量是评价页岩气的重要参数，利用Δlog R 技术，可以快速有效的计算页岩层的有机碳（TOC）含量因此，充分利用测井方法并结合地球化学试验资料，就可以对页岩气进行评价及预测关键词：测井；页岩气；有机碳含量（TOC）；评价页岩气大部分位于泥页岩或高碳泥页岩中，也存在于页岩夹层状的粉砂岩、粉砂质泥岩、泥质粉砂岩，甚至砂岩地层中页岩既是烃源岩又是储集层，属于典型的自生自储型气藏，页岩气主要以基质吸附气和裂缝、孔隙中的游离游离气存在页岩中有机碳（TOC）含量与页岩含气率有良好的线性关系，而且TOC是评价页岩气的重要参数目前常用取样的方法，在实验室测定TOC值，来分析评价页岩生烃能力的大小页岩的有机质分布有较强的非均质性，如果取样点位于有机质的富集段，则TOC测定值就偏大，反正则TOC测定值就偏小由于测井信息具有纵向分辨率高的特点，利用测井信息建立起与烃源岩有机质含量的定量关系，就可以计算出页岩段TOC的连续分布值。
本文在研究页岩测井响应的特征的基础上，依据测井资料进行页岩定性识别和有机碳（TOC）定量计算进行探讨和分析1. 页岩气储层测井响应特征测井资料用来评价页岩的理论依据是页岩含有大量的有机物质，使其具有不同于其他岩石的物性特征一般情况下，有机碳含量越高的页岩层其物性特征差异越明显，在测井曲线上的异常反映就越大通过页岩气实测曲线（图1）可以清晰的发现其测井响应特征：①电阻率曲线：在双侧向电阻率上反映为低值，相对于泥岩层具有高值这是一方面，页岩层的泥岩含量高，而泥岩的导电性较好，页岩层电阻率反映为低值；另一方面，富含有机质的页岩层，含有导电性较弱的烃类，在电阻率上曲线上相对泥岩表现为高异常②声波时差曲线呈现高值页岩较泥岩致密，低孔隙，声波时差介于泥岩和砂岩之间当有裂缝发育和富含有机质时，声波时差值均会变大③密度呈现低值页岩密度值介于煤层与砂岩之间，但比煤层高出很多当有裂缝发育和富含有机质时，密度值也会变小④自然伽玛测井曲线上表现为高异常，其符合有机质丰度高的细粒碎屑岩往往伴随放射性元素含量增加的特征规律，可作为识别页岩层的方法图1 页岩气储层测井响应特征曲线图2.有机碳（TOC）定量计算方法TOC含量是评价烃源岩生烃能力的最重要、最基础的参数。
目前应用最多是利用Δlog R 技术，计算有机质岩层的总有机碳将声波时差曲线反向叠合在电阻率曲线上，两条曲线的幅度差即为 Δlog R ，Δlog R 幅度差与TOC 呈线性关系与成熟度有函数关系,当成熟度由地化试验确定后，就可以将Δlog R 幅度差值直接转换为总有机碳（TOC）含量两条曲线叠加时，曲线要采用不同的横向比例，声波时差横向比例用算术坐标，电阻率曲线横向比例用对数坐标每个对数电阻率刻度对应的声波时差为-164μs／m(负号表示其坐标轴方向与电阻率的坐标轴方向相反)当两条曲线在非页岩层段的一定深度内“一致” 时作为参考基线，那么两条曲线问的差值(Δlog R)也就确定了声波、电阻率反向叠加计算Δlog R关系式为：ΔlogR =log(R/ R基线)+0.0061(Δt -Δt基线 ) 式中:ΔlogR-用对数电阻率周期确定的曲线幅值R-对应于Δt基线值的电阻率值(Ω·m);Δt -声波时差(μs／m)；R基线为非页岩层段对应的电阻率(Ω·m)；0.0061-每一个电阻率刻度所对应的声波时差的比值利用ΔlogR技术计算TOC的经验公式为：TOC=（ΔlogR）·102.297-0.1688LOM 式中，TOC为计算的有机碳含量，单位% ,LOM是成熟度。
在声波时差和电阻率曲线重叠处定义为ΔlogR基线，也就是基线段的非页岩不含有机质实际上所有的泥岩都含有一定量的有机碳(平均TOC值为0.2至1.65%)，故经验公式还应考虑有机碳的背景值 ΔTOC背景值在各个地区是有差别的，应参照实际情况加以确定因此，计算TOC的实际表达式应为：TOC=（ΔlogR）·102.297-0.1688LOM +ΔTOC 3.应用实例 以四川东部页岩气探井为例（图2），由于该井为先期探井，地层的岩芯、岩屑样品有限，而少量的地球化学试验资料，无法对地层的页岩层段进行全面评价利用Δlog R 技术获得连续的TOC曲线，作为对可用地化分析样品的补充图2 页岩气探井TOC连续曲线计算实例该井烃源岩位于上二叠统的吴家坪组，主要以灰褐色页岩和炭质页岩组成，厚度65米相对应的测井响应为：自然伽玛值异常逐步增大，电阻率曲线的幅值随TOC含量的增多而增加，声波时差值也有增大的趋势地球化学试验资料显示，成熟度为2.5%，非页岩层段的TOC背景值ΔTOC平均为0.3%利用Δlog R 技术综合分析可知，烃源岩段TOC值在0.5%～2.1%之间，并表现出一定的规律性，上中下三部分的TOC均值逐步递增，依次为0.85%、1.2%、1.6%，其变化规律与测井响应特征相一致。
根据实测TOC值和相对应深度计算TOC值的对比发现（图3）：计算的TOC值在0.7%～1.8%之间有的点与实测TOC值一致，说明计算TOC值与实测的TOC值基本吻合个别点的TOC值也出现了较大的误差，但从对比图特可以看出，两者的变化趋势基本上是相同的图3 页岩气探井实测与计算TOC值对比图通过以上应用实例的对比分析说明，利用测井资料计算的TOC值是可以代替实验室实测TOC值的，从而证明，利用Δlog R 技术来获得TOC值是可行的4.结语目前，页岩气测井解释评价还存在许多技术难题本人在页岩气测井实际应用研究的基础上，依据测井资料可以识别页岩层和划分页岩层厚度，并页岩层进行评价利用Δlog R 技术可以获得纵向连续的TOC曲线，从而能够消除页岩层段分布的非均质性及有限岩芯分析样品的随机取样等因素带来的误差，在定量评价中有着重要作用在以后的页岩气测井工作中，如果有较多的地化试验分析资料参与对比研究，对于页岩气的测井解释评价工作将具有更加可靠的参考价值参考文献[1] 许晓宏,黄海平,卢松年. 测井资料与烃源岩有机碳含量的定量关系研究.江汉石油学院学报.1998.[2] 王鹂,唐成磊,王飞. Δlg R技术在烃源岩评价中的应用.2009.6。
