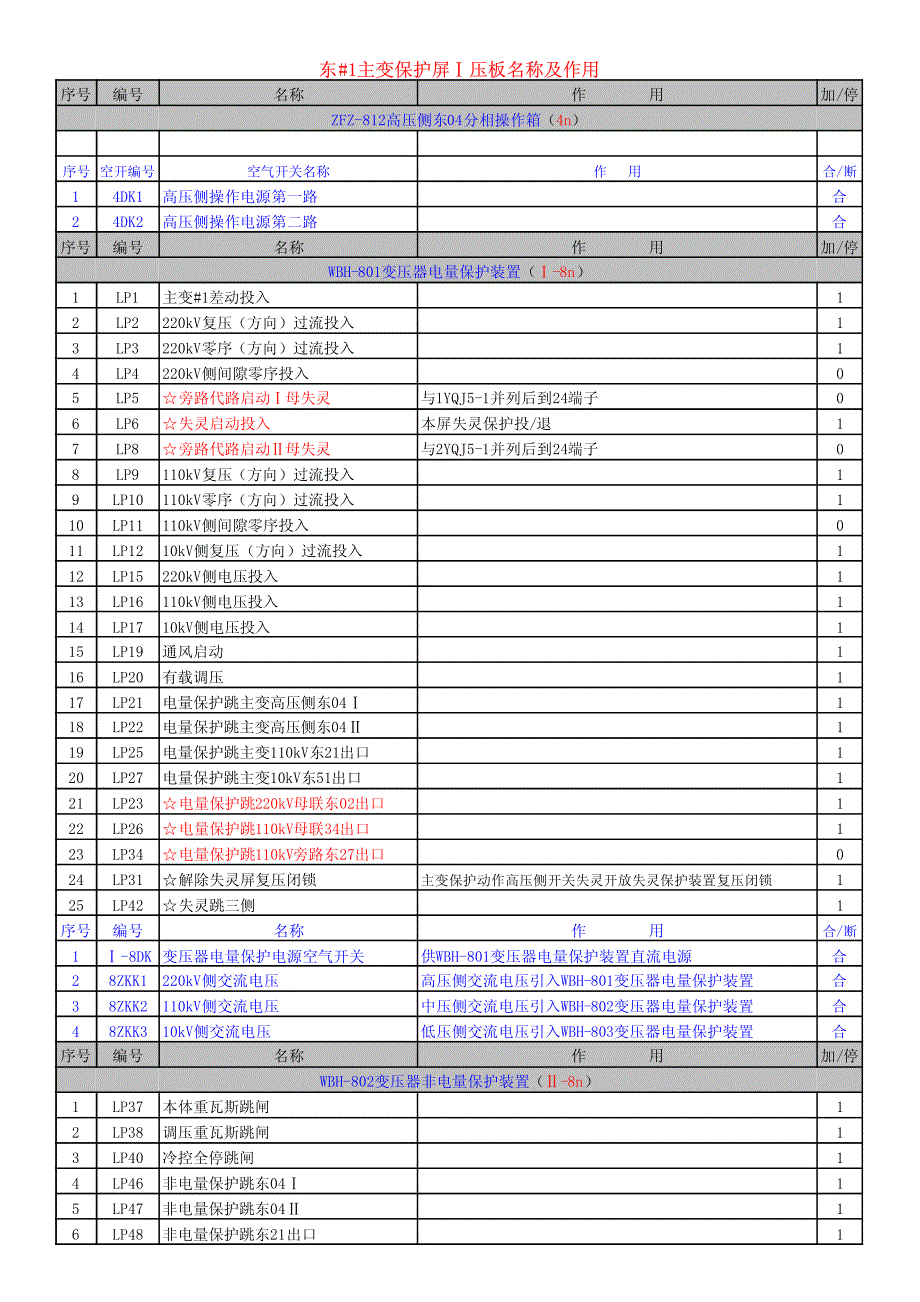

东东#1#1主变保护屏主变保护屏ⅠⅠ压板名称及作用压板名称及作用序号编号名称作 用加/停ZFZ-812高压侧东04分相操作箱（4n）序号 空开编号空气开关名称作 用合/断14DK1高压侧操作电源第一路合24DK2高压侧操作电源第二路合序号编号名称作 用加/停WBH-801变压器电量保护装置（Ⅰ-8n）1LP1主变#1差动投入12LP2220kV复压（方向）过流投入13LP3220kV零序（方向）过流投入14LP4220kV侧间隙零序投入05LP5☆旁路代路启动Ⅰ母失灵与1YQJ5-1并列后到24端子06LP6☆失灵启动投入本屏失灵保护投/退17LP8☆旁路代路启动Ⅱ母失灵与2YQJ5-1并列后到24端子08LP9110kV复压（方向）过流投入19LP10110kV零序（方向）过流投入110LP11110kV侧间隙零序投入011LP1210kV侧复压（方向）过流投入112LP15220kV侧电压投入113LP16110kV侧电压投入114LP1710kV侧电压投入115LP19通风启动116LP20有载调压117LP21电量保护跳主变高压侧东04Ⅰ118LP22电量保护跳主变高压侧东04Ⅱ119LP25电量保护跳主变110kV东21出口120LP27电量保护跳主变10kV东51出口121LP23☆电量保护跳220kV母联东02出口122LP26☆电量保护跳110kV母联34出口123LP34☆电量保护跳110kV旁路东27出口024LP31☆解除失灵屏复压闭锁主变保护动作高压侧开关失灵开放失灵保护装置复压闭锁125LP42☆失灵跳三侧1序号编号名称作 用合/断1Ⅰ-8DK 变压器电量保护电源空气开关供WBH-801变压器电量保护装置直流电源合28ZKK1220kV侧交流电压高压侧交流电压引入WBH-801变压器电量保护装置合38ZKK2110kV侧交流电压中压侧交流电压引入WBH-802变压器电量保护装置合48ZKK310kV侧交流电压低压侧交流电压引入WBH-803变压器电量保护装置合序号编号名称作 用加/停WBH-802变压器非电量保护装置（Ⅱ-8n）1LP37本体重瓦斯跳闸12LP38调压重瓦斯跳闸13LP40冷控全停跳闸14LP46非电量保护跳东04Ⅰ15LP47非电量保护跳东04Ⅱ16LP48非电量保护跳东21出口17LP49非电量保护跳东51出口18LP51☆非电量保护跳220kV旁路东07出口09LP53☆非电量保护跳110kV旁路东27出口0序号编号名称作 用合/断1Ⅱ-8DK 变压器非电量保护电源空气开关供WBH-802变压器非电量保护装置直流电源合注注：：““1 1””表示压板加用表示压板加用 ““0 0””表示压板停用表示压板停用 ““××””表示压板退出表示压板退出 ““单单””表示单重方式表示单重方式 GBH801GBH801- -2231A2231A变压器保护屏配置变压器保护屏配置＃1差动保护交流电流回路取主变高、低压侧开关、中压侧套管CT；中性点保护取主变中性点套管CT。
主、后备保护共用同一组CT， 三侧开关CT变比分别为800/5、1200/5、4000/5220kV旁路带主变高压侧开关时停本屏所有电量保护 典型倒闸操作的注意事项 ☆高压侧旁路东07开关代主变高压侧东04开关运行时1.在用东07向#3母线充电正常并断开后，将#1差动保护屏所有电量保护投入及跳闸出口压板、#1失灵启动投入LP6停用2.将非电量保护跳高压侧旁路东07开关LP51压板加用3.主变保护屏Ⅱ跳高压侧旁路东07开关出口LP32加用4.推上东043刀闸、合上东07开关、断开东04开关5.将#1主变保护屏Ⅱ#2跳高压侧东04开关第一组线圈LP21、#2跳高压侧东04开关第二组线圈LP22停用非电量保护跳东04第一组线圈LP46、非电量保护跳东04第二组线圈LP47停用6.主变高压侧东04开关恢复运行操作步骤于上述步骤相反 ☆中压侧旁路东27开关代主变中压侧东21开关运行时1.在用东21向#6（北）母线充电正常并断开后，将#1主变保护屏Ⅱ 所有保护投入及跳闸出口、#2失灵启动投入LP6压板停用。
2.将#1主变保护屏Ⅰ非电量保护跳旁路东27开关LP53、#1跳中压侧旁路东27开关LP34压板加用，3.推上东213刀闸、合上东27开关、断开21开关4.将#1主变保护屏Ⅰ #1跳中压侧东21开关出口压板LP25，非电量保护跳东21开关LP48压板停用 GBH801-2231A变压器保护屏ZFZ-812分相操作箱（4n）WBH-801变压器电气量保护装置（Ⅰ-8n）WBH-802变压器非电气量保护装置（Ⅱ-8n）东东#1#1主变保护屏主变保护屏ⅡⅡ压板名称及作用压板名称及作用序号编号名称作 用加/停ZSZ-811/A 东21、51开关三相相操作箱（4n）序号 空开编号空气开关名称作 用合/断1Ⅱ-4DK 中压侧操作电源合2Ⅲ-4DK 低压侧操作电源合3Ⅳ-4DK 备用分序号编号名称作 用加/停WBH-801变压器电量保护装置（8n）1LP1主变#2差动投入12LP2高压侧复压（方向）过流投入13LP3高压侧零序（方向）过流投入14LP4220kV侧间隙零序投入05LP6☆失灵启动投入本屏失灵保护投/退16LP9中压侧复压（方向）过流投入17LP10中压侧零序（方向）过流投入18LP11110kV侧间隙零序投入09LP12低压侧复压（方向）过流投入110LP15高压侧电压投入111LP16中压侧电压投入112LP17低压侧电压投入113LP19通风启动114LP20有载调压115LP21电量保护跳主变高压侧东04Ⅰ116LP22电量保护跳主变高压侧东04Ⅱ117LP25电量保护跳主变中压侧东21出口118LP27电量保护跳主变低压侧东51出口119LP23☆电量保护跳220kV母联东02出口120LP26☆电量保护跳110kV母联34出口121LP32☆电量保护跳220kV旁路东07出口022LP31☆解除失灵屏复压闭锁主变保护动作高压侧开关失灵开放失灵保护装置复压闭锁1序号编号名称作 用合/断18DK变压器电量保护电源空气开关供WBH-801变压器电量保护装置直流电源合28ZKK1高压侧交流电压高压侧交流电压引入WBH-801变压器电量保护装置合38ZKK2中压侧交流电压中压侧交流电压引入WBH-802变压器电量保护装置合48ZKK3低压侧交流电压低压侧交流电压引入WBH-803变压器电量保护装置合57DK中压侧电压切换电源合注注：：““1 1””表示压板加用表示压板加用 ““0 0””表示压板停用表示压板停用 ““××””表示压板退出表示压板退出 ““单单””表示单重方式表示单重方式 GBH801GBH801- -2231B2231B变压器保护屏配置变压器保护屏配置＃2差动保护交流电流回路取主变中、低压侧开关、高压侧套管CT；中性点保护取主变中性点套管CT。
主、后备保护共用同一组CT， 高、中压侧套管CT变比分别为600/5、1200/5110kV旁路带主变中压侧开关时停本屏所有电量保护GBH801-2231B变压器保护ZSZ-811/A三相操作箱（4n）WBH-801变压器电气量保护装置（8n）1#1#主变测控屏主变测控屏序号压板编号名 称投/退作 用PRCK97-B23T主变压器测控柜(1n(1n））1#1#主变高压侧东主变高压侧东040411LP1东04测控置检修状态0主变检修时投入，防止信号频繁上传21LP3东04遥跳出口131LP4东04遥合出口141LP5东041遥控出口051LP6东042遥控出口061LP7东043遥控出口071LP8东046遥控出口08切换开关东04远近控方式开关强制手动/遥控/同期手合PRCK97-B23T主变压器测控柜1n1n直流电源序号空开编号空气开关名称合/分作用11ZKK1#主变高压侧交流电压合1#主变高压侧（东01/02）交流电压21K1#主变高压侧测控合RCS9705C测控装置电源31DK3东04控制电源ⅢPRCK97-B23T主变压器测控柜(2n(2n））东东212112LP1东21置检修状态0东21开关检修时投入，防止信号频繁上传22LP3东21遥控跳闸132LP4东21遥控合闸142LP5东211刀闸遥控05切换开关东21远近控方式开关强制手动/遥控/同期手合PRCK97-B23主变压器测控柜(2n东21）直流电源序号空开编号空气开关名称合/分作用12ZKK1#主变东21交流电压合22K1#主变中压侧测控合1#主变中压侧东21开关RCS9705C测控装置电源32DK东21控制电源合PRCK97-B23T主变压器测控柜(3n(3n））东东515113LP1东51置检修状态03n检修时投入，防止信号频繁上传23LP3东51遥控跳闸133LP4东51遥控合闸14切换开关东51远近控方式开关强制手动/遥控/同期手合PRCK97-B23T主变压器测控柜东51直流电源序号空开编号空气开关名称合/分作用13ZKK1#主变低压侧交流电压合23K1#主变低压侧测控电源合1#主变低压侧（东51）RCS9705C测控电源33DK东51控制电源合PRCK97-B23T主变压器测控柜(7n(7n））本体本体17LP17n本体测控置检修状态07n检修时投入，防止信号频繁上传27LP27n本体投远控137LP3东047地刀遥控047LP4东217地刀遥控057LP6分接头遥控1PRCK97-B23T主变压器测控柜7n7n直流电源序号空开编号空气开关名称合/分作用17K1#主变本体测控电源合1#主变本体RCS9703C测控装置电源2BK档位显示器电源合PRCK97-B23T主变压器测控柜(交流电源）序号空开编号空气开关名称合/分作用1JK屏内照明合注：“1”表示压板加用 “0”表示压板停用 “×”表示压板退出。
