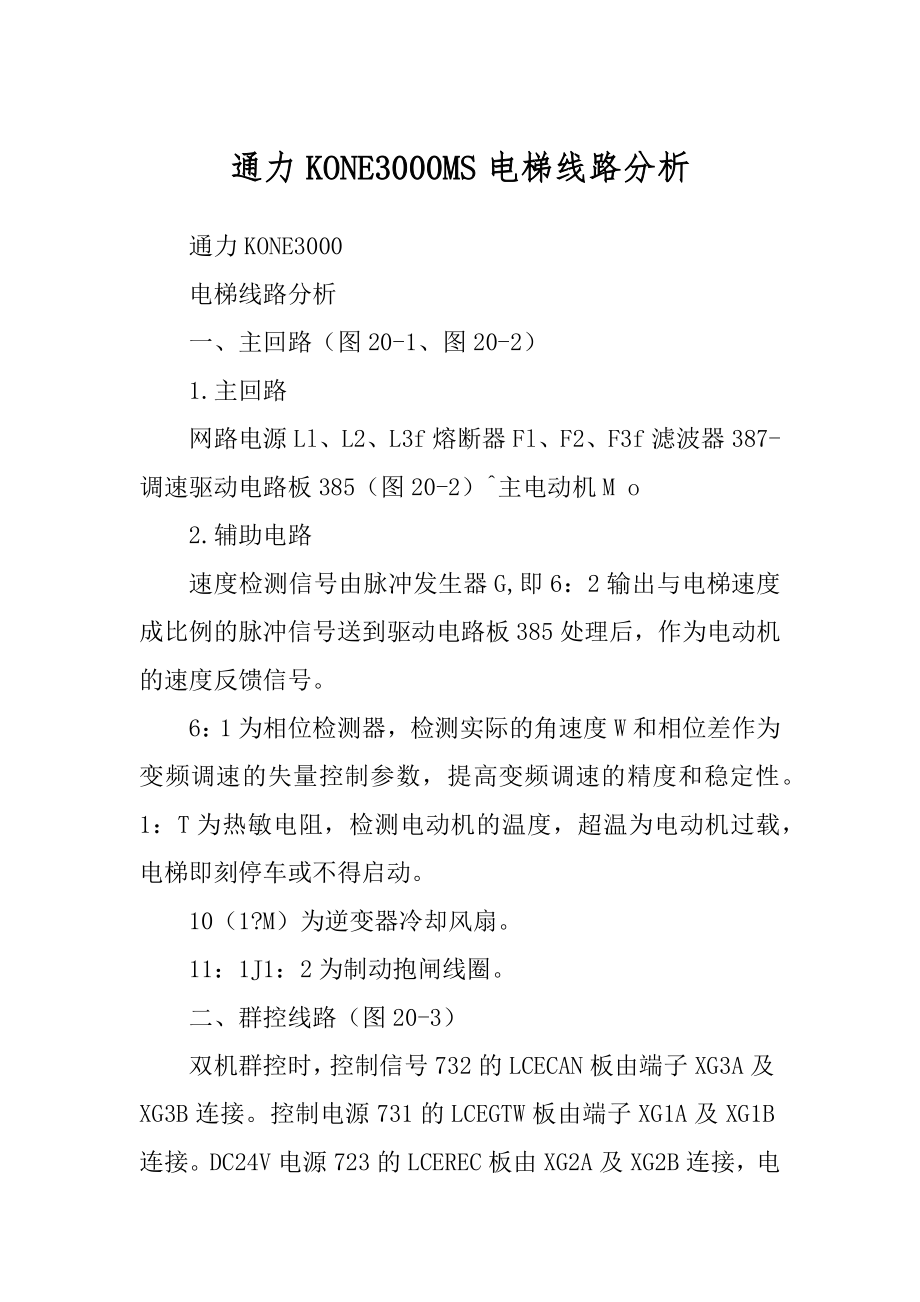

通力KONE3000MS电梯线路分析 通力KONE3000 电梯线路分析 一、主回路（图20-1、图20-2） 1.主回路 网路电源Ll、L2、L3f熔断器Fl、F2、F3f滤波器387-调速驱动电路板385（图20-2）^主电动机M o 2.辅助电路 速度检测信号由脉冲发生器G,即6：2输出与电梯速度成比例的脉冲信号送到驱动电路板385处理后，作为电动机的速度反馈信号 6：1为相位检测器，检测实际的角速度W和相位差作为变频调速的失量控制参数，提高变频调速的精度和稳定性1：T为热敏电阻，检测电动机的温度，超温为电动机过载，电梯即刻停车或不得启动 10（1?M）为逆变器冷却风扇 11：1J1：2为制动抱闸线圈 二、群控线路（图20-3） 双机群控时，控制信号732的LCECAN板由端子XG3A及XG3B连接控制电源731的LCEGTW板由端子XG1A及XG1B连接DC24V电源723的LCEREC板由XG2A及XG2B连接，电梯选项功能722LCEOPT 板由X5端子相互连接 三、大厅信号线路（图20-4） 122：2-（T-1）为厅门锁开关触点信号“103：2-（T-l）为大厅下行外呼按钮触点信号及按钮灯信号，104：2-（T-l）为大厅上行外呼按钮触点信号及按钮灯信号,176：2-（T-1）为大厅楼层显示信号及方向显示信号。
上述信号经过大厅申行微机板197：2-（T-1）,经串行线RS485与控制柜主微机相联系 四、井道安全值号（图20-5~图20-8） 122:1322.2和122：3为大厅门锁开关触点信号,112：1急停按钮触点信号,123：1涨绳开关触点信号325:1,125:2桥厢缓冲器开关及对重缓冲器开关触点信号，116为输出服务幵关触点信号 五、轿厢线路（图20-9?图20-15） 图20-9,由控制柜的主微机板375.经端于XC1HXC12与轿厢控制板806相互传送信号及电源：DC24V电源、上下平层信号、门区信号、减速信号、内选串行信号、门安全触板信号、对讲机信号等 图20-12,由接口板379向轿厢控制板806提供上行按钮42：U信号、下行按钮42：N信号、检修运行按钮42：RB信号、检修运行开美42：DS信号、轿顶应急灯信号44：2、报警按钮39；2信号、轿顶电源擂座45等信号. 图20-13,向轿顶接线盒输入的信号有：轿厢极限开关信号51、安全钳开关信号52、门区开关信号 227 。
