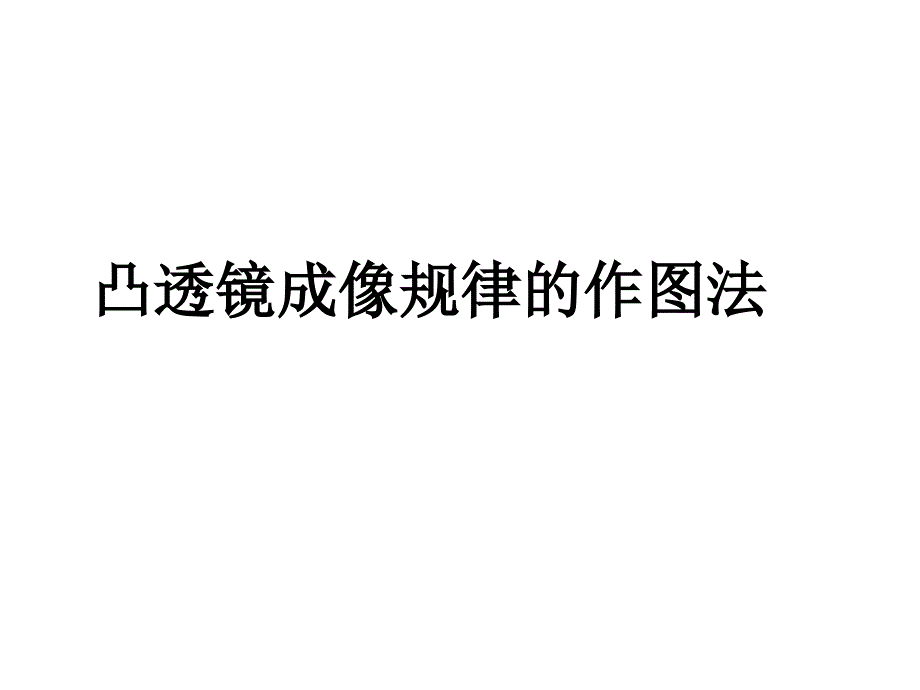

凸透镜成像规律的作图法一、几个名词：2、当一束平行光以与凸透镜的主轴穿过凸透镜时，在凸透镜的另一侧会被凸透镜汇聚成一点，这一点叫做焦点用“F”表示3、焦点到凸透镜光心的距离就叫这个凸透镜的焦距用“f”表示一个凸透镜的两侧各有一个焦点，所以一个凸透镜两侧各有一个焦距1、光心（0）：可以把凸透镜的中心近似看作是光心 4、物距：物体到凸透镜光心的距离用“u”表示5、像距：像到凸透镜光心的距离用“V”表示二、名词如图所示：光心（o）主光轴焦点（F）一倍焦距（f）二倍焦距（2f）三、三条特殊光线1、通过透镜光心（中心）的光线，传播方向不改变2、与主光轴平行的光线，经凸透镜发生折射后，经过焦点3、从凸透镜焦点发出的光线，经凸透镜折射后平行于主光轴四、凸透镜成像规律的作图法1、物体在二倍焦距外，即：物距大于二倍焦距（u2f）光源（物体）从图可知：在物体的另一侧生成倒立、缩小的实像，像距在一倍焦距和二倍焦距之间（fV2f）,照相机原理2、物体在二倍焦距处，即：物距等于二倍焦距（u=2f）光源（物体）从图可知：在物体的另一侧生成倒立、等大的实像，像距在二倍焦距处（V=2f）,无实际意义（无用）3、物体在一倍焦距和二倍焦距之间，即：物距大于一倍焦距小于二倍焦距（fu2f）光源（物体）从图可知：在物体的另一侧生成倒立、放大的实像，像距在二倍焦距以外（V2f）。
幻灯机、投影仪原理4、物体在一倍焦距处，即：物距等于一倍焦距（u=f）光源（物体）从图可知：将是两条平行光线，始终不能相交，无像生成，无实际意义（无用）5、物体在一倍焦距以内，即：物距小于一倍焦距（uf）光源（物体）从图可知：在物体的同侧生成正立、放大的虚像，放大镜原理像与物同侧）小结：凸透镜成像规律1、成实像的条件：uf2、成等大的实像的条件：u=2f3、无像的条件：u=f4、实像有放大的，也有缩小的，但一定是倒立的6、物体越靠近一倍焦距（物距）减小，像越来越大，且像距增大5、实像是由实际光线会聚而生成的像，能用光屏接收；虚像是由实际光线的反向延长线相交生成的像，不能用光屏接收 1、某同学做凸透镜成像实验，当光屏距离凸透镜12厘米时，发现光屏上有一个清晰缩小的像，由此可以判断凸透镜的焦距可能是 ( ) A. 5厘米 B. 10厘米 C. 15厘米 D. 20厘米 B 2、一凸透镜的焦距是10cm，将点燃的蜡烛从离凸透镜50cm处移到15cm处的过程中，像的大小和像距的变化情况是（ ） A像变大，像距变小 B像变大，像距变大 C像变小，像距变小 D像变小，像距变大 B 2、用不透光的纸遮住透镜的上半部分，则在光屏上出现的像与不用纸遮住透镜形成的像区别是（ ）A、像的上半部分消失 B、像的下半部分消失C、像全部消失 D、仍有原来大小的像，但亮度变暗 3、用镜头焦距不变的照相机给某同学拍照时，底片上成一清晰的半身像，现要改拍全身像，则应该( )A照相机远离该同学，镜头向前调节 B照相机远离该同学，镜头向后调节C照相机靠近该同学，镜头向前调节 D照相机靠近该同学，镜头向后调节。
