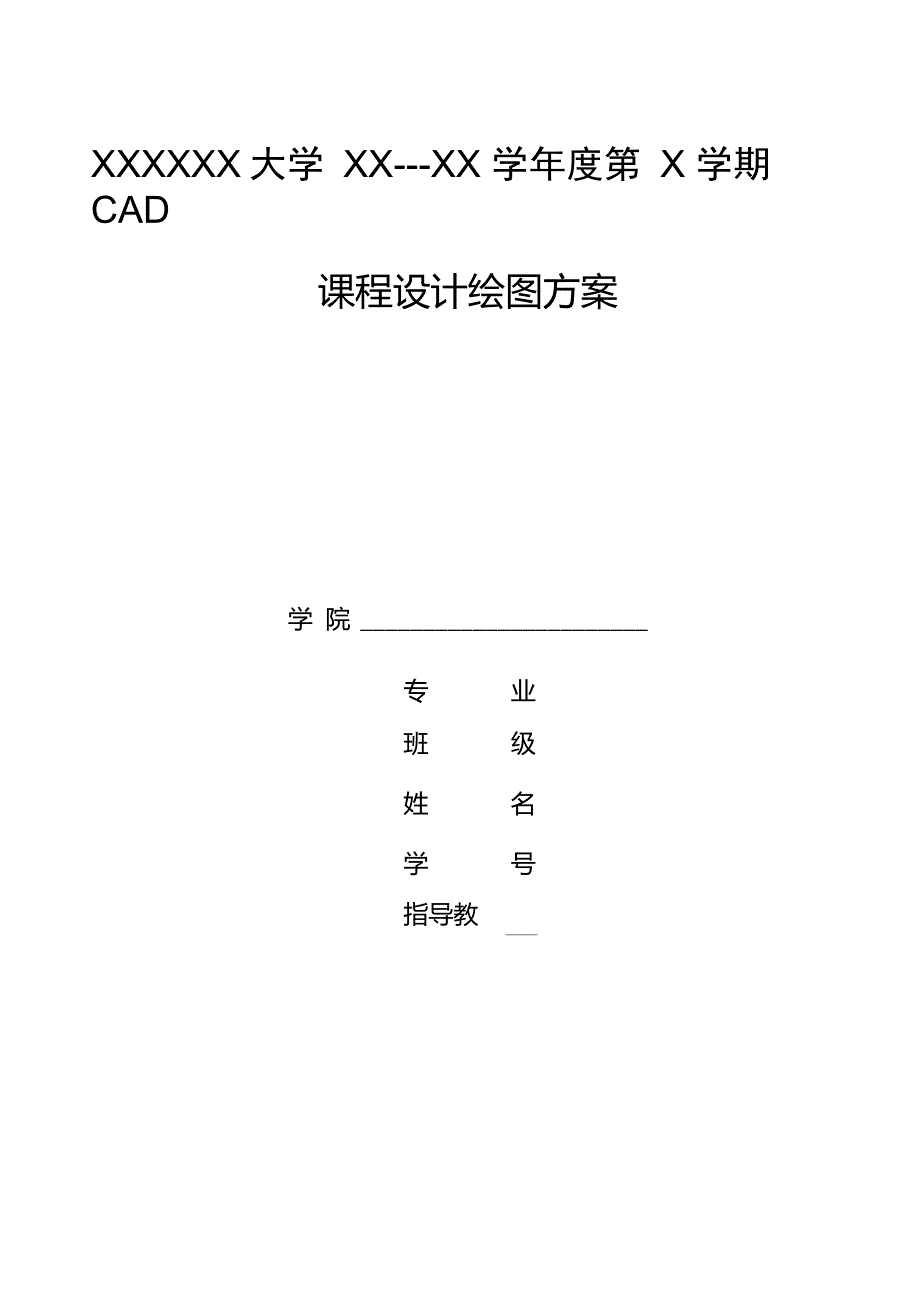

XXXXXX大学 XX---XX 学年度第 X 学期 CAD课程设计绘图方案学 院 专业班级姓名学号指导教师CAD课程设计绘图方案一、绘图步骤：1．初步审核设计草图，修改错误或不符合建筑规范的地方； 2．确定绘图顺序，总图—平面图—立面图—剖面图—详图，在绘图过程 中使用 1:1 比例绘图；3 ．设置绘图环境：1） 为不同的图元对象设置不同图层、颜色、线型及线宽图层的 命名遵循专业码—主组码—次组码—状态码的格式命名格式， 通常可以用专业码—主组码，例如，建筑—墙体2） 设置文字样式通常设定黑体，长仿宋，工程字（大字体），数字（roma ns）,具体设定参数参照cad制图标准3） 设置多线样式根据绘图需要设定多线样式，如 36 墙， 24墙， 36 窗, 24窗等4） 设置标注样式 首先设置一个基础样式 （具体设置参照标准） , 然后设置子样式,如半径,直径,角度等,最后根据所绘图形 比例的不同设置不同全局比例的标注样式,以便于出图时更改 全局比例标注用细实线）5） 根据需要设置建立图块库,如标题栏、门、窗、栏杆等,以便 提高绘图效率在 0 层绘制图块）4．在不同的图层绘制图形，首先绘制轴线，轮廓线，等主线条，然后绘 制细部构造，最后检查图形、数据是否有误；5. 清理图形。
将图形中没有使用地图层、 图块、文本样式、尺寸标注样式、 线型等无用对象，用PURGED令进行一次或多次清理；6. 布局设置首先设置图纸大小（A3420*297）,再设置打印样式（单一 打印 monochrome.ctb） ；7. 布局在模型空间，利用视口拉出图形，设置图形的出图比例，然后调 整位置，在图纸空间，绘制装订边框（A3偏移25,5 ）并设定线型为中粗线， 输入图名，最后利用图块库，插入入标题栏，调整比例位置；出图设定打印机，预览，出图，检查图纸是否还存在问题，如果存在 及时调整并修改；二、绘图工具、命令及使用技巧绘图工具:1) 直线 LF 画图用得最多的工具，用法也很简单，由于直线等命令使用 频率最高但键位操作却很不方便，所以我们有必要更改它2) 构造线 XL — 无限延伸的直线，在标注等绘图时起辅助作用，虽然可以打印出来，但不作为作图主体使用3) 多段线 PL — 用处很大，填充时用此工具先创建边界可以避免机器分析填充区域的时间用它计算面积和周长也很好用还可以用它画箭头 和粗线4) 正多边形 POL — 画图时很少用到它 属性是闭合的， 可以设置全局 宽度，用特性工具可以查询到创建的多边形面积和周长。
5) 矩形 REC — 常用工具，属性是闭合的，可以设置全局宽度，用特性工具可以查询到创建的多边形面积和周长6) 圆弧 ARC — 圆弧有很多种画法，默认是菜单里的第一种“三点”画圆法7) 圆 C CC 常用工具，属性是闭合的，可以设置全局宽度，用特性工具可以查询到创建的多边形面积和周长改成CC是为了把C留给复制命令 用)8) 修订云线 revcloud — 用于作强调区域划分等用途， 一般不经常用到9) 样条曲线 SPL — 用来创立形状不规则的曲线10) 椭圆 EL — 用来创建椭圆11) 椭圆弧 EL-a — 用来创建椭圆弧12) 插入块 I — 插入块时， 在对话框的浏览栏中显示了本文件内的块， 如果有很多用不到的块，可以执行 PU 清楚命令清楚它，之后就不会显示 了13) 创建块 B或W — B用于在本文件内创建图块， W用于创建外部块文 件CAD2006创建之后的块双击可直接进行编辑，块编辑器的操作空间和 模型空间一样，但默认是谈黄色的背景颜色，可以通过选项来修改成习惯 的颜色14) 点 PO — 用于填充、等分线等作用，如果执行命令看不见，可以执行 格式菜单下的点样式，加大点大小百分比。
15) 图案填充 H — 图案填充命令给出了建筑方面的大多数图例图案，但 实际上，随着如今对制图美观度的提高，需要更多的图例，可以下载其它图例补充对于一些复杂区域的填充，最好先用 PL线或者B0命令创建边 界再选取边界进行填充，会节省机器分析填充区域边界时间，如果填充区 域里有文字，可以同边框一起选取文字，文字就不会被填充，而且文字周 围还会留出一条空隙CAD200支持填充修剪功能16) 面域 REG — 是带物理性质的闭合区域， 多用于三维操作， 在二 维当中，用于计算面积17) 表格 TB — 这个功能但操作起来并不是很方便， 建议先用 Eecel 编辑 表格然后复制，再执行CAD编辑菜单的选择性粘贴，选择 CAD图元，实现 表格转换18) 多行文字 MT — 多行文字用于编辑较多的文字， 目前的 2006版以模范了 Word的许多样式，操作方便了许多19) 修改工具：删除 E —除了 E命令，Delete键执行删除20) 复制CO或 CP C由于复制命令使用较多，建议快捷键改成 C, 2006 版本的复制命令默认情况下，可以连续复制，这是复制命令的一大革新21) 镜像 MI RR 镜像如果需要删除原对象的，直接在镜像命令中执行删 除，不用另外执行删除命令。
22) 偏移 O Q偏移可以使用除法功能，CAD不支持加、减、乘法运算 比如在两根 100 宽的竖线之间偏移出两根距离相等的线，我们可以执行偏 移，在输入 1 00/3 ，再拾取原线偏移两次， 现在就生成了每个距离是 33.3333 的两根线了偏移异形的多边型，需要多边形是闭合23) 阵列 AR — 适合复制出比较复杂形状的图形， 一般简单的可以复制命 令完成的图形尽量用复制24) 移动 M V 由于移动命令用得比较多，原快捷键 M 操作起来并不便 捷，建议改成左手边的V键或者左手边的其它键25) 旋转 RO R 有些情况下， 我们需要复制并旋转一个物体， 可以执行旋 转命令，再在命令栏中根据提示选择复制 C就可以了由于旋转命令用得 比较多，原快捷键RO操作起来并不便捷，建议改成单独的R键或者左手边 的其它键26) 比例 SC —在缩放比例时可以在命令栏使用除法功能，CAD不支持加、 减、乘法运算比如把一个 80.25 宽的图元，缩到 50 宽，可以在命令栏输 入SC再输入50/80.25，现在测量宽度，就是50宽了如果是要放大100, 就是 100/80.25 ，这样可以把任意宽缩放到想要的宽度。
27) 拉伸 S — 灵活使用拉伸命令可以给大大提高作图效率 除块、 组和外部参照之外的任何图形对象，觉得长了，短了都可以在图形对象的前、后、左、右和局部进行拉伸，还可以把这个命令理解成移动局部位置28) 修剪 TR — 执行修剪命令时使用 F 进行栏删除可以快速剪切对象， 在 2006版本中，修剪命令增强了修剪功能，可以用拾取框框选需要删除的部 分，一次性可以删除对象， 不象 2004 以前的版本，需要一根根线点击删除， 方便了很多29) 延伸 EX — 如果延伸到的参照边没有那么长， 可以在命令栏设置到延 伸到边，一次设置以后仍有效30) 打断 — — 执行此命令可以打断线，并且打断形成的两个点连在一 起31) 打断于点 BR — 执行此命令可以打断线， 但打断之后两个点是分开的32) 合并 join — 用于合并在一条直线方向上的两条相临线条是打断 的命令的反用法33) 倒直角 CHA — 可以倒出处两边不一样长的直角34) 倒圆角 F FT 用倒角进行修剪线段有些情况下比剪切命令还要来得 快些，把倒角的值设为零即可，倒圆角和倒直角都可以用，建议用圆倒角， 因为在实际应用当中，倒圆角用得多些。
35) 分解 X — 分解块时， 如果是块中包含了另外的块， 需要多次执行此 命令36) 标注工具 :线性标注 DLI — 使用基线标注和连续标注之间需要先标注 一条线性标注37) 对齐标注 DAL DA 对齐标注可以标注水平和垂直线，也可以标注斜线，所以用快捷方式建议用这个标注，但的却缺点是拖动一端标注点，会 旋转38)弧长标注 DAR —标注弧形的长度39)坐标标注 DIMORD— 标注点的坐标40)半径标注 DRA —标注圆或圆弧的半径41)折弯标注 JOG —有些圆弧只有一小段而且狐度大， 标半径的尺寸线如果全显示出来，就很难看，这时就应该用折弯标注42)直径标注 DDI— 标注圆或圆弧的直径43)角度标注 DAN— 标注两线之间的夹角44)快速标注 QDIM— 选择标注点可以一次性生成这些点之间的标注尺寸，很快捷，使用率很高45)基线标注 DBA— 使用基线标注时，需要先创建一个线性标注46)连续标注 DCO— 使用连续标注时，需要先创建一个线性标注47)快速引线 LE —qleaper (LE)直线引线，leader (可创建曲线引线)48)形位公差 TOL— 一般很少用它，不过有些公司用它来作材料标识符，我认为这是个很好的办法，比块的方法来得更灵活简便。
49) 圆心标记 DCE — 用来标记圆心点， 显示为一个十字形， 可以通过标注样式来更改十字形圆心标记的大小50) 编辑标注 DED — 用于更改标注文字或旋转标注文字及尺寸界线51) 编辑标注文字 dimtedit — 主要用于更改标注文字的对齐位置52) 标注更新 apply — 利用标注更新来快速更新标注， 和格式刷类似， 但 只能刷新标注53) 标注样式 D — 标注样式的使用频率最高的可能是阿拉伯数字大小的 设置了，一般建立 100，50，30 等样式代表相应的比例文字54) 其它工具 : 单行文字 DT — 单行文字的编辑功能很简单，只能处理简短的 文字，不过用起来也很简洁，而我们绘图时的标注文字都很简短，所以经 常用到它55) 缩放 Z —随着CAD寸鼠标缩放功能的加强，Z命令已经失去了往日 的风采，不过用 Z 命令实时缩放还是有很多人在用56) 多线 ML — 用于画墙体等， 一次性可以画出多条直线 默认情况下只 有两条，可以随意设置这两条线的间隔， 一般为240mn和120mn墙体厚度57) 计算器 QC — (Ctrl+8 )启动CAD里内置的计算器程序，用以计算各种类型的数据。
58) 圆环 DO — 几乎很少用到它， 用也是通过圆偏移出来， 所以可以忽略 这个命令59) 对象捕捉设置 DS —对象捕捉是CAD的特长，少了它CAD就残疾了，2006版的CAD新增添了动态输入的功能，也就是有些命令栏下的命令和数 据跑到光标旁边了，不过有些人认为碍眼，在这里可以设置关闭60) 选项 OP — 几乎每个大型软件都有个类似的功能，就相当于 windows 之于控制面板61) 强制对齐 AL — 主要的用途是可以把一个任意角度的图形对齐到想要 的位置是旋转命令的很好补充，不需要输入角度就可以完成准确对齐62) 创建布局视口 MV — 在布局空间建立新的视口，默认建立的矩形视 口，当然也可以根据命令栏的提示创建多边形视口，也可以把已有的不规则闭合图形创建成视口63) 创建闭合边界 BO — 用这个工具可以很快很精准的创建闭合的边 界，创建边界的主要作用是计算面积、周长和填充图案64) 撤销前一删除 OOPS — 撤销前一步的删除 注意只是撤销一步， 这 个命令在创建边界前用很管用，因为有些图形很杂可以暂时删去，免得计。
