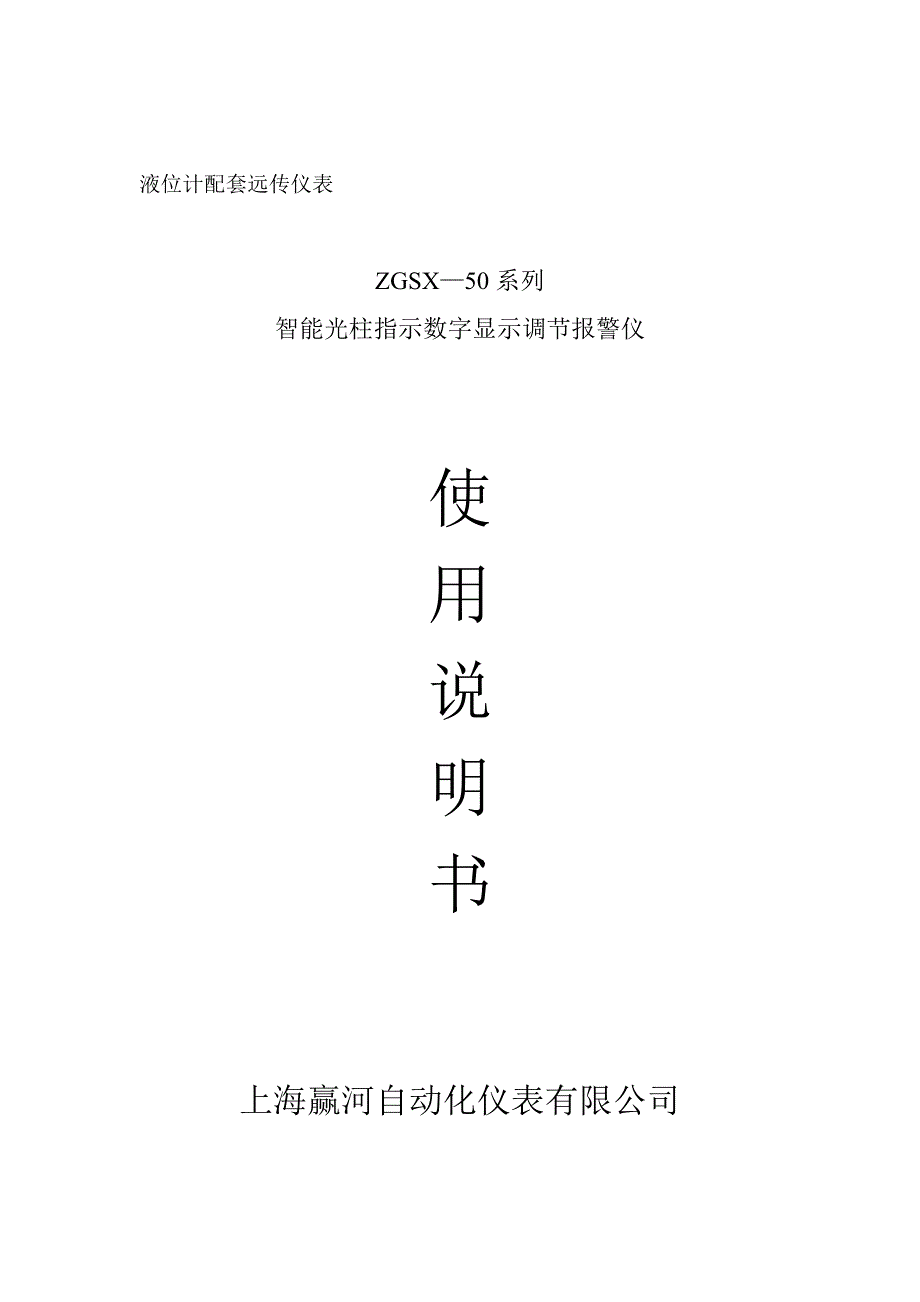

液位计配套远传仪表ZGSX—50 系列智能光柱指示数字显示调节报警仪使用说明书上海赢河自动化仪表有限公司前言ZGSX—50 系列光柱指示数字显示液位调节报警仪是我公司研发的新一代智能化数字显示兼光柱指示通用化极强的显示调节仪由于仪表以微处理器为核心，软件进行信号处理，能灵活方便地设定个参数，故具有高精度、高可靠、通用性强的特点产品广泛适用于化工、石化、电力、冶金、环保等行业，实现对被测对象的自动测量、显示和控制○量程范围可自行任意方便设定（包括小数点的位置）○自动稳零系统，保证仪表长期稳定性○软件可进行调零和满度，调校方便○无电位器等调整器件，使仪表稳定性、抗震动等性能都得到了改善○仪表配有四个报警点（上限、上上限、下限、下下限） ） ，有越限声光报警和接点输出一、主要技术性能○输入信号电阻型：0-5000Ω电流型：4-20mA○数显及光柱指示四位 LED 数显 51 线光柱指示：（0-100%指示）○工作电源220VAC○基本误差数字显示：±0.5%FS ；﹢1 个字光柱指示：±1 根线；±4%设定误差：±0.5%FS ；﹢1 个字切换差： ±1%FS○报警控制面板上有上限、上上限、下限、下下限报警灯及对应的继电器办出接点，当显示值高于或低于设定值时，报警灯闪烁并发出声响，同时对应的继电器接点动作。
○声响消除按任意键可消除声响如显示值自行恢复至正常区域，声光报警会自行消失○输出继电器容量250VAC /6A；28CDC /12A附图：报警点工作状态1二、型号规格：ZGSX—50 —2、上下限报警4、双上下限报警A、竖式B、横式1、电阻输入3、电流输入基本型号2液位状态 模拟图示 继电器输出接点工作状态上上限＞液位＞上限100%实际液位 上上限上限下限下下限0上限继电器总高通，总低断下限继电器总高通，总低断下限＜液位＜上限100%上上限上限实际液位 下限下下限0上限继电器总高断，总低通下限继电器总高通，总低断下下限＜液位＜下限100%上上限上限实际液位 下限下下限0上限继电器总高断，总低通下限继电器总高断，总低通三、仪表使用○参数设定步骤仪表接通电源后，自动进入测量工作状态1、面板上按键⑴、 “设置”键：设置进入和切换设定值⑵、 “→”键；右移键，提示修改位⑶、 “↑”键：加键，修改键2、设定方法⑴、输入密码按“设置”键，显示屏由显示液位值变为显示字符“nnnn” ，再按“→”键显示“0000”，其中最高位数字闪烁，提示修改，按“↑”键即可修改，按“→”键，数字右移并闪烁，按“↑”键修改，直至四位数字为“8031” ，再按“设置”键，仪表进入可设定参数程序。
密码不对或 25 秒内不操作，仪表自动退出，防止非法操作名称字符 设定值 单位 设定值名称及说明nnnn 0000 无 密码 8031SCL 00.00 cm 量程低端及小数点SCH 300.0 cm 量程高端ALL 100.0 cm 下限报警值ALH 200.0 cm 上限报警值ALLL 50.0 cm 下下限报警值ALHH 250.0 cm 上上限报警值#INL 0500 Ω 输入信号低端及校正#INH 2000 Ω 输入信号高端及校正OUTH 0950 码 输出电流高端 20mA 校正⑵、设定密码正确后，连续按“设置”键，显示名称字符由nnnn→SCL→SCH→ALL→ALH→ALLL→ALHH→INL→INH→INL→INH→nnnn 切换在任一字符时，连续按“→”键，显示由名称字符→设定值（第一位闪烁）→设定值（第二位闪烁）→……名称字符切换，提示闪烁位可修改，按“↑”键进行修改①、SCL 量程低端及小数点设定：按“→”键和“↑”键修改四位设定值在第四位闪烁时，再按“→”键，显示屏变为无闪烁，按“↑”键，小数点移动，直至需要的位置设定后，以下的设定值自动出现所设定的不数点②、SCH 量程高端设定：按“→”键和“↑”键修改四位设定值。
③、ALL、ALH、ALLL、ALHH 报警点设定：按“→”键和“↑”键修改四位设定值④、输入信号低端（INL）校正：将磁浮子移至最低位，修改四位数至 1111，按“↑”键进行校正⑤、输入信号高端（INH）校正：将磁浮子移至最高位，修改四位数至 1111，按“↑”键进行校正⑥、OUTH 输出电流高端校正；接入直流毫安表，按“→”键和“↑”键，修改数字，范围为 900-999，至直流毫安表显示 20mA⑶退出设定值：按“设置”键至字符“nnnn”按“→”键显示“8031” ，按“↑”键修改数字，如“9031” ，再按“设置”键即可33、检查设定值：可以不输入密码，只需连续按“↑”键，便能显示所有设定值但不能修改按任意键或 25 秒后均结束设定值显示四、仪表接线：电阻输入 输出电流 下下限 上上限I+ I－ 高 总 低 高 总 低高 总 低 高 总 低 接地 零线 相线常开 常闭 常开 常闭 220CAV报警下限 报警上限 电阻型+ 电流输入－ 24V 下下限 上上限+ － 高 总 低 高 总 低高 总 低 高 总 低 接地 零线 相线常开 常闭 常开 常闭 220AVC报警下限 报警上限电流型五、使用条件： 工作电源：220VAC±10% 50HZ±2HZ 工作环境：温度 0~50 ℃ ； 相对湿度<85%RH ； 大气压力 85kPa~106kPa 功 耗：<3W 外型尺寸：（高╳宽╳深）竖式：160×80×120mm ；横式:80×160×120mm 开孔尺寸：（高╳宽）竖式：152 ＋1 ×76＋1 mm ； 横式: 76 ＋1 ×152＋1 mm六、售后服务： 仪表出厂时用户提供的数据全部已设置好。
若不能提供具体数据或作备表使用，用户可按说明书自行设置 本仪表出厂前均经过老化、校验、检定，若订货数据正确，用户无需调校即可使用 本仪表至出厂之日起保修一年，如用户使用不当或保管不当造成损坏，厂方给予修理，但酌情收取成本费上海赢河自动化仪表有限公司1 2 3 4 5 6 7 8 9 10 11 1213 14 15 16 17 18 19 20 21 22 23 241 2 3 4 5 6 7 8 9 10 11 1213 14 15 16 17 18 19 20 21 22 23 24地址：上海市俞泾港路 11 号 2 号楼 306 室：66284798 ：6628479 邮编：200074。
