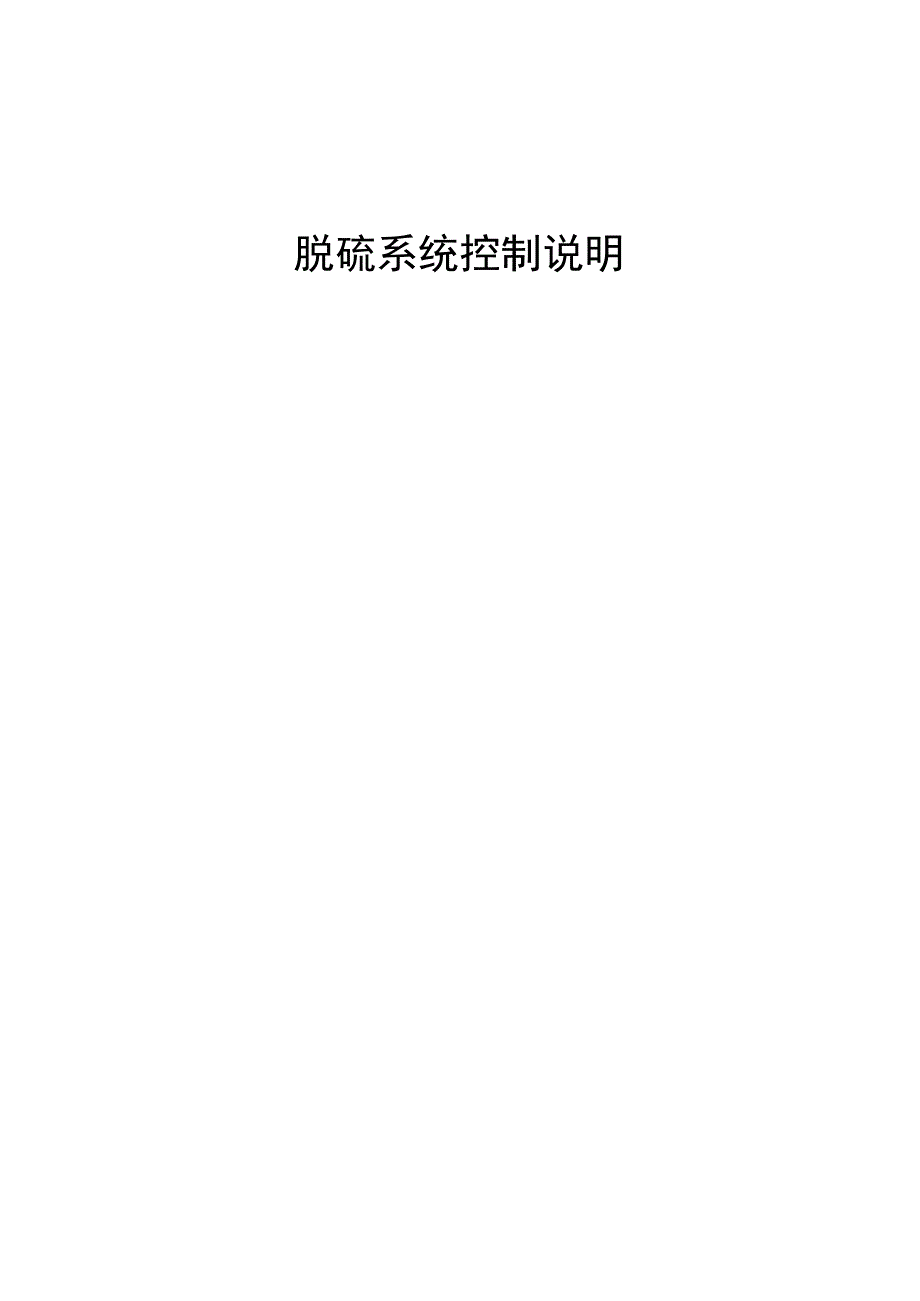

脱硫系统控制说明一、说明按照工艺流程划分为六个区域，并分别说明各个区域的联锁、闭 环控制及顺序控制的逻辑原理这六个区域分别为:1、吸收剂制备及给料系统2、清水系统3、排空系统4、吸收和氧化系统5、烟气系统6、脱水系统二、吸收剂制备及给料系统控制逻辑说明1、石灰粉仓上粉的启动启动允许条件：•启动石灰粉仓布袋除尘器；•顺控启动石灰粉仓流化风机和电加热器运行启动顺控：石灰粉仓的上粉是人工操作石灰粉运载卡车操作员将卸 料软管连接到石灰粉仓的上料管打开石灰粉上料手动阀， 卡车司机打开空压机，就可以上粉或使用脱硫岛吹灰用空压 机进行送粉如果在卸粉运行中，石灰粉筒仓没有出现料位 高的报警，运行可持续直至卡车清2、石灰粉仓布袋除尘器的启动启动允许条件：石灰料仓除尘器无故障；手动启动方式：随时打开；自动启动方式：接受石灰浆液制备下料顺控的打开指令3、 石灰粉仓布袋除尘器的停止停止允许条件：石灰料仓除尘器无故障；•石灰粉仓低料位•未进行上粉；手动启动方式：满足条件，随时关；自动启动方式：无4、石灰浆液制备下料顺控启动允许条件：旋转给料机和螺旋输送机无故障;•石灰手动插板阀打开；•旋转给料机在远控状态；•旋转给料机在自动方式；•螺旋输送机在远控状态；•螺旋输送机在自动方式。
启动顺控：1、 启动螺旋输送机；2、 确认螺旋输送机启动；3、 启动旋转给料机；4、 确认旋转给料机启动；5、石灰浆液制备停料顺控停料允许条件：•旋转给料机在远控状态；•旋转给料机在自动方式；•螺旋输送机在远控状态；•螺旋输送机在自动方式；停料顺控:1、 停止旋转给料机；2、 确认旋转给料机已停止;3、 延时30S；4、 停止螺旋输送机5、 确认螺旋输送机已停止6、 螺旋输送机的启动启动允许条件：•石灰粉仓料位高于低料位计•螺旋输送机在遥控状态；手动启动方式：满足条件，随时启动；自动启动方式：接受制备下料顺控的启动指令7、 螺旋输送机的停止停止允许条件：石灰粉仓料位低于低料位计，低报警•螺旋输送机在遥控状态；手动停止方式：满足条件，随时启动；自动停止方式：接受制备停料顺控的停止指令；8、 旋转给料机的启动启动允许条件：•石灰粉仓料位高于低料位计•旋转给料机在遥控状态；手动启动方式：满足条件，随时启动；自动启动方式：接受制备下料顺控的启动指令9、 旋转给料机的停止停止允许条件：石灰粉仓料位低于低料位计，低报警-旋转给料机在遥控状态;手动停止方式：满足条件，随时启动；自动停止方式：接受制备停料顺控的停止指令；11、 石灰粉仓料位低于低料位计，低报警石灰粉仓料位高于高料位计，高报警12、 制浆池液位＞4.0 M高报警。
制浆池液位＜1・0 m低报警13、 联锁停止：制浆池液位＜ 0.5 m或设备跳闸14、 石灰制浆泵顺控启动顺控启动允许条件：•石灰制浆池液位高于制浆泵启动允许液位（1.2m）；•石灰制浆泵进出口阀门可运行，已投自动；•石灰制浆泵可运行，已投自动；•另一台石灰制浆泵停运；•石灰制浆泵进出口阀门关闭；•石灰制浆泵冲洗水阀和放空水阀门关闭；启动顺控：1、 关闭备用石灰制浆泵进出口阀门；2、 确认备用石灰制浆泵进出口阀门关闭；3、 关闭石灰制浆泵出口阀门；4、 确认石灰制浆泵出口阀门已关闭；5、 打开石灰制浆泵进口阀门；6、 确认石灰制浆泵进口阀门已打开；7、 等待5秒8、 启动石灰制浆泵；9、 确认石灰制浆泵已启动；10、 等待3秒；11、 打开石灰制浆泵出口阀门；12、 确认石灰制浆泵出口阀门已打开;15、石灰制浆泵顺控停止顺控停止允许条件：•石灰制浆泵进出口阀门可运行，已投自动；•石灰制浆泵冲洗水阀门已投自动；停止顺控：1、 停止石灰制浆泵；2、 确认石灰制浆泵已停止；3、 关闭石灰制浆泵出口阀门；4、 确认石灰制浆泵出口阀门已关闭；5、 关闭石灰制浆泵进口阀门；6、 确认石灰制浆泵进口阀门打开；7、 等待10秒；手动部分（此步不入程控）：手动打开石灰制浆泵放空阀门，放空管道里面浆液，打开是制浆泵冲洗水阀 门，对管道进行冲洗，确认放空阀出来后的水为清水时，关闭冲洗水阀，待无水 从放空阀出来时。
关闭放空阀结束注：当运行中的石灰石浆液输送泵出现故障，或满足联锁停止条件，按石 灰石浆液输送泵顺控停止程序停止故障泵16、石灰制浆泵手动启动启动允许条件：•石灰制浆泵出口阀门关闭；•石灰制浆池液位〉启动允许液位（1.2m）手动方式：满足条件，随时启动；自动方式：接受石灰制浆泵启动顺控的启动指令；17、石灰制浆泵手动停止停止允许条件：•无；手动方式：满足条件，随时停止；自动方式：1、 接受石灰制浆泵停止顺控的停止指令；2、 保护停：石灰制浆池液位〈石灰浆液给料泵保 护液位(0.5m)；18、打开石灰制浆泵出口阀门打开允许条件：•无；手动方式：满足条件，随时停止；自动方式：1、接受石灰制浆泵启动顺控的打开指令；19、关闭石灰制浆泵出口阀门关闭允许条件：•石灰制浆泵停止；手动方式：满足条件，随时停止；自动方式：1、 接受石灰制浆泵停止顺控的关闭指令；2、 接受石灰制浆泵启动顺控的关闭指令；3、 接受另一石灰制浆泵启动顺控的关闭指令；20、打开石灰制浆泵进口阀门打开允许条件：•无；手动方式：满足条件，随时停止;自动方式：接受石灰制浆泵启动顺控的打开指令；21、关闭石灰制浆泵进口阀门关闭允许条件：•石灰制浆泵停止；手动方式：满足条件，随时停止；自动方式：4、 接受石灰制浆泵停止顺控的关闭指令；5、 接受石灰制浆泵启动顺控的关闭指令；6、 接受另一石灰制浆泵启动顺控的关闭指令;22、 打开石灰制浆池搅拌器打开允许条件：石灰制浆池液位〉搅拌器启动液位手动方式：随时打开；自动方式：石灰浆液池液位〉搅拌器启动液位(0.8m)；23、 关闭石灰制浆池搅拌器关闭允许条件：•无手动方式：随时打开；自动方式：1、 石灰制浆池液位〈搅拌器停止液位；2、 保护停：石灰制浆池液位 < 搅拌器保护液位(0.5m)；22、 石灰浆液给料阀启动允许条件：•石灰制浆泵任一运行；启动方式：1、 在操作画面上，设定面板中“PH给定值”，查 看“PH实测值”，将控制方式设定为自动；当 循环池PH值小于设定值，开启石灰浆液给料 阀，当循环池PH值大于设定值关闭石灰浆液给 料阀；2、 结束；23、 打开石灰浆液给料阀打开允许条件：•无手动方式：随时打开；自动方式：循环池PH值小于设定值24、 关闭石灰浆液给料阀关闭允许条件：•无手动方式：随时打开；自动方式：循环池PH值大于设定值三、清水系统控制逻辑说明1、清水池启动•清水池补水电动阀与清水池液位联锁投入；2、清水泵的控制2.1启动允许条件：•泵入口阀(OOHTQOO AA501、OOHTQOO AA502 )打开；•泵切换阀(OOHTQOO AA101、00HTQ00 AA102)关闭；•清水池液位(OOHTQOO CL001 )大于泵启动允许液位(2.5m)；2.2清水泵启动顺控：手动打开：1、启动清水泵；2、确认清水泵已启动；3、等待5秒；4、手动打开清水泵A出口阀门；5、确认清水泵A出口阀门已打开；6、结束；2.4清水泵停止允许条件脱硫停运。
保护停：清水池液位低于泵保护液位(1.0m)2.5清水泵停止顺控：手动关闭：1、 关闭清水泵；2、 确认清水泵已关闭；3、 关闭清水泵A出口阀门；4、 确认清水泵A出口阀门已关闭；5、 结束;2 3、清水池补水电动阀的控制3.1清水池补水电动阀打开允许条件清水池液位小于“高液位”(2.0m)3.2清水池补水电动阀打开•手动方式：满足条件，随时打开；•自动方式：清水池液位小于浮球开关“低液位”(2.0m)；3.3清水池入口电动阀停止允许条件•清水池液位2.8m联锁停；3.4清水池入口电动阀停止•手动方式：随时打开；・自动方式：清水池液位(OOHTQOO CL001 )高于“高液 位”(2.8m)四、吸收和氧化系统控制逻辑说明1、吸收及氧化系统的启动程序1、 把“吸收塔液位控制器”设置成自动模式；2、 把吸收塔“PH控制器”设置成自动模式；控制加入吸收塔的石灰反应剂的流量；3、 选择第一个要运行的“循环泵启动顺控”并启动；随后，若有需要启动另一个循环泵；4、 把烟气导入吸收塔，石灰浆液给料阀如果投入自动，则自动打开；5、 打开“除雾器冲洗”面板，将除雾器冲洗程序投入自动方式2、循环池搅拌器的控制启动允许条件：・吸收塔液位大于吸收塔搅拌器启动允许液位(1.0m)；・吸收塔搅拌器无控制回路异常；・吸收塔搅拌器无故障；启动方式：・手动方式：满足条件，随时启动；・自动方式：循环池液位〉搅拌器启动液位(1.5m)；停止允许条件：・无。
停止方式：・手动方式：满足条件，随时启动；•保护停：吸收塔液位低于吸收塔搅拌器保护液位(1.0m)3、氧化风机的控制启动允许条件：・氧化风机电气无故障；・氧化风机的出口手动阀要开启（现场确认）；・氧化空气减温水阀已投自动方式；启动顺控：1. 打开减温阀，延时5s；2. 确认氧化风机隔声罩内通风机打开；3. 打开放空阀（手动）；4. 确认放空阀打开（60S后）；5. 启动氧化风机；6. 确认氧化风机启动；7. 关闭放空阀（手动）；8. 确认放空阀关闭（60S后）；9. 结束停止允许条件：•无停止顺控：1•打开氧化风机出口放空阀（手动），延时60s；2•停止氧化风机；3•关闭减温阀（如果另一台氧化风机运行，则此步跳过）；4•关闭氧化风机放空阀（手动）；停止方式：•手动方式：满足条件，随时启动；・自动方式：接受“氧化风机停止顺控”的启动命令;•保护停：氧化空气管道温度高于设定值（80°C）；氧化风机出口压力大于0.07MPa （现场确认）打开氧化风机减温阀打开允许条件：氧化风机1或氧化风机2任意一台运行手动方式：随时打开；自动方式：接受“氧化风机启动顺控”的启动命令； 吸收塔氧化空气温度＞60°C，延时2s关闭氧化风机减温阀关闭允许条件：•无手动方式：随时打开；自动方式：两台台氧化风机均停，延时10s；接受“氧化风机停止顺控”的启动命令；高温报警氧化空气管道温度高于设定值(80C)，高温报警4、循环泵的控制启动顺控允许条件启动顺控允许条件：・循环池液位〉循环泵启动允许液位(2.2m)；•循环泵无故障・循环泵入口阀已投自动；・循环泵已投自动；・循环泵轴温低于70 C；•循环搅拌器在运转；・循环泵冲洗水阀关闭到位・循环泵放空阀关闭到位・循环泵冷却水阀门打开到位(现场打开)・无入口压力低信号启动顺控：1、 关闭循环泵入口阀2、 确认循环泵入口阀门关闭3、打开循环泵入口阀；。
