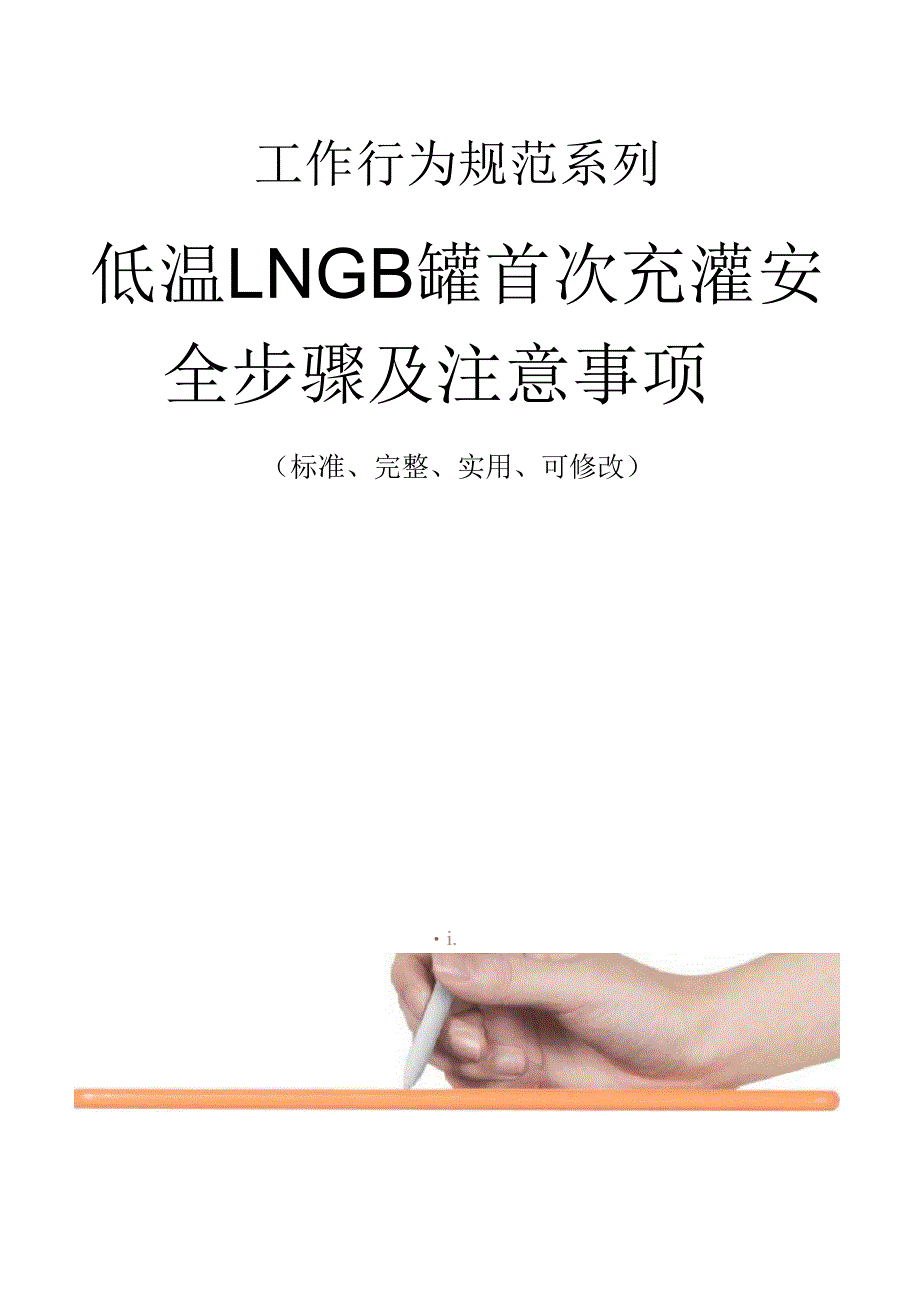

工作行为规范系列低温LNGB罐首次充灌安全步骤及注意事项（标准、完整、实用、可修改）・i.GL实用范本 | DOCUMENT TEMPLATE编号：FS-QG-16452低温LNGO罐首次充灌安全步骤及注意事项Safety steps and precautions for first filling of low temperature LNGstorage tanks说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可 循，提高工作效率和责任感、归属感，特此编写1首次充灌通常是对一只常温的低温储罐内容器 （包括有一段时间贮存低温液体而重新启用的低温储罐 ）进行低温液体充灌2首次充灌前，应检查和校正液面计及压力表，检查各种阀门是否处在正确的启闭状态，管道是否畅通 ；打开压力表阀，按液面计操作程序使液面计处于工作状态3当低温储罐用于高纯低温液体时，必须进行吹除置换处理方法是：用70c〜80c的干燥无油的空气或氮气， 加热吹除内容器，吹除时间应不小于 8小时，再用产品气体进行置换；对于比空气轻的氮气，应从放空阀 V-12处导入，从底部液体进由口阀 V-1排由，对于比空气重的氧气或瀛气，应从底部液体进由口阀 V-1导入，从放空阀 V-12处排由，当低温储罐压力达到 0.1-0.2MPa时，排放置换过的气体，如此反复几次，并对排生的气体进行纯度检测，满足后方可停止置换；对各阀门管道也应用产品气体进行吹除，并满足纯度要求；置换后正压封存，以防外界空气吸入。
4充灌贮存一般的低温液体，不必进行上述吹除置换处理5首次充灌，建议采用常压充灌，即在充灌前打开内容器放空阀V-12,待全疗充灌结束后才关闭， 充灌过程内容器处于常压或低压，操作方便；对于充装稀有或珍贵的低温液体，可先将低温储罐内筒用液氮冷却后，用低温的产品气体置换至规定纯度，再充装低温液体，充装时可采用带压充装6充灌完成以上首次充灌的准备工作后，方可按下述程序进行贮槽首次低温液体充灌1）确认供液装置里的液体就是所要充灌的液体2）确认除液面计上下阀（V-9 , V-11）都已打开，其余阀门 应处于关闭位置3）将供液装置输液软管与低温储罐充装口 C-1相连接说明：如果采用压力表充灌贮槽，则应使供液设备的压力比低温储罐压力高由约 0.3MPa,然后打开供液设备上的排液开始输液如果采用泵充灌低温液体，则应慢慢打开供液设备 的排放阀，并保持泵的由口压力比低温储罐压力高由约为0.3MPa4）对于充装一般低温液体， 全开内容器放空阀 V-12,进行常压充灌对于充装高纯气体或珍贵气体，可以关闭内容器放空阀V-12进行带压灌5）打开管道残液排放阀 V-3 ,微开供液装置的排液阀，使输液软管冷却，同时吹除低温储罐充装 C-1 口处的杂质及空气。
对于充灌高纯液体，须认真吹扫，防止污染6）关闭管道残液排放阀 V-3，慢慢打开顶部液体进口阀V-2,进行顶部喷淋充灌 待内容器逐渐冷却后， 可逐渐开大V-2阀，增大充灌速度7）在充灌液体期间，应密切注意低温储罐压力表 P-1若低温储罐内容器压力上升至超过供液压力或接近低温储罐的正常工作压力， 应打开内容器放空阀 V-12,使低温储罐 放气泄压；若压力继续上升，则必须中断充灌，待贮槽压力降 至最高工作压力的一半后再充灌8）对于常压充灌，在液面计有明显指示时，可慢慢打开 底部液体进由口阀 V-1 ,进行顶部底部同时充灌；对带压充灌, 则建议只使用V-2进行顶部充灌9）监视液面计L-1 ,当液面计显由内容器达到约 80%^液量时，打开测满阀 V-8（注意有低温气体喷由）10）一旦测满阀 V-8中有液体喷由时，须立即关闭供液 设备向低温储罐输液的排液阀，停止充灌 ；至无液体继续从 V-8阀喷由时，关闭测满阀 V-8,关闭底部液体进由中阀 V-111）打开管道残液排放阀 V-3排由输液金属软管和上进 液管的残留液体后关闭底部液体进口阀 V-2和管道残液排放 阀V-3关闭内容器放空阀 V-1212）松开输液软管与贮槽充装口 C-1的联接接头，对软管表面除霜，待软管恢复性后下输液软管。
首次充灌过程结束贮槽进入贮存和使用状态请输入您公司的名字Foonshion Design Co., Ltd第#页/共5页。
