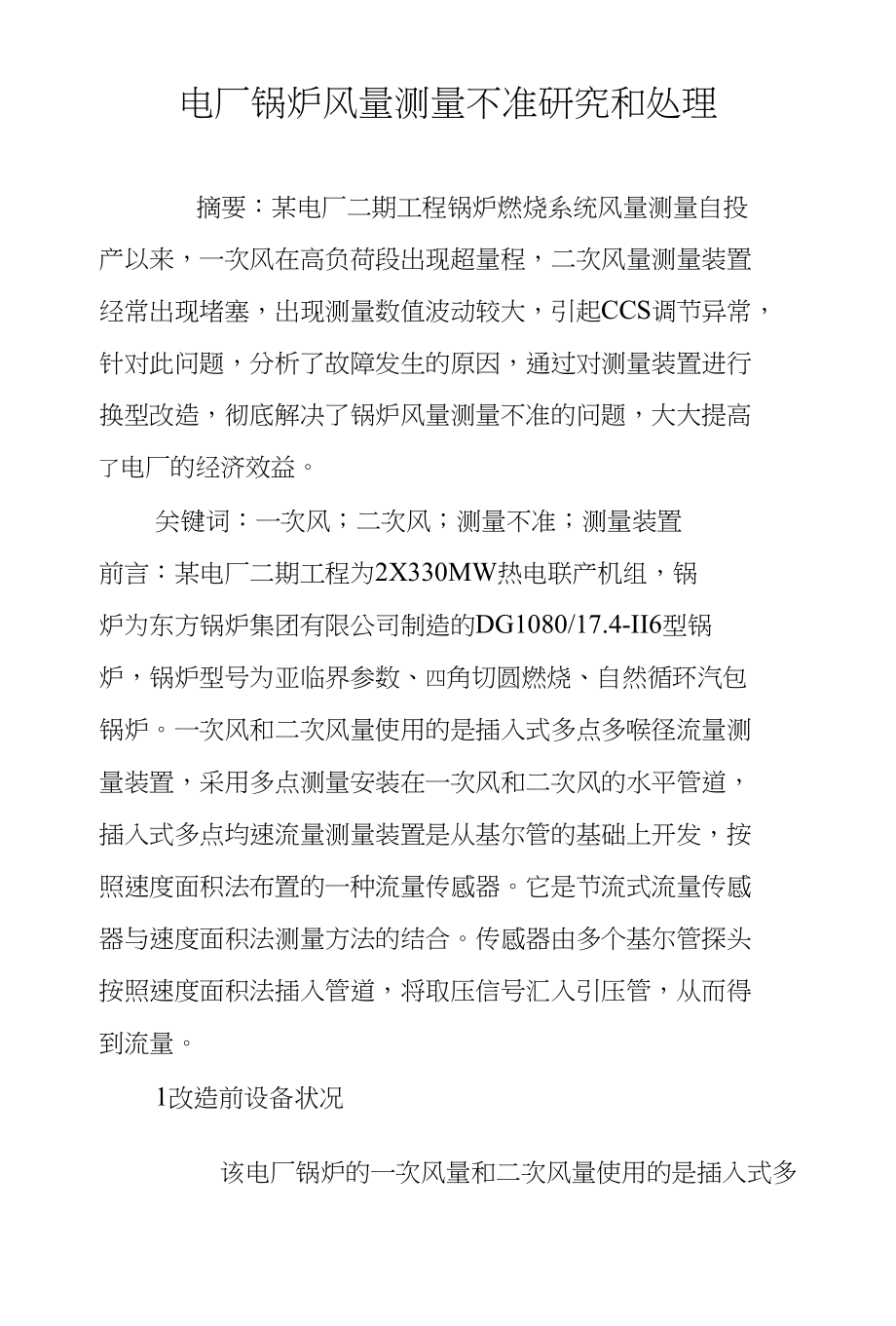

电厂锅炉风量测量不准研究和处理摘要：某电厂二期工程锅炉燃烧系统风量测量自投 产以来，一次风在高负荷段出现超量程，二次风量测量装置 经常出现堵塞，出现测量数值波动较大，引起CCS调节异常， 针对此问题，分析了故障发生的原因，通过对测量装置进行 换型改造，彻底解决了锅炉风量测量不准的问题，大大提高 了电厂的经济效益关键词：一次风；二次风；测量不准；测量装置 前言：某电厂二期工程为2X330MW热电联产机组，锅 炉为东方锅炉集团有限公司制造的DG1080/17.4-II6型锅 炉，锅炉型号为亚临界参数、四角切圆燃烧、自然循环汽包 锅炉一次风和二次风量使用的是插入式多点多喉径流量测 量装置，采用多点测量安装在一次风和二次风的水平管道， 插入式多点均速流量测量装置是从基尔管的基础上开发，按 照速度面积法布置的一种流量传感器它是节流式流量传感 器与速度面积法测量方法的结合传感器由多个基尔管探头 按照速度面积法插入管道，将取压信号汇入引压管，从而得 到流量1改造前设备状况该电厂锅炉的一次风量和二次风量使用的是插入式多 点多喉径流量测量装置，安装在一次风和二次风的水平管道，从现阶段的投运情况来看，风量测量效果出现误差大， 装置本身出现不同程度上的堵塞现象或测量超量程，从而影 响测量精度，更增加了维护量，需要不定期的反吹扫，整体 使用效果不理想。
2锅炉风量测量不准原因分析2. 1测量精准度差由于现场流场速度分布各不相同，风场紊乱不均，一次 风和二次风风量采用多候径文丘里测量装置，测量精度无法 满足机组使用要求2. 2测量元件堵塞严重由于文丘里测量装置自身的缺陷，对含尘气流的测量 时，灰尘只进不出，造成感压管路堵塞，再加上锅炉启、停 炉时，冷、热态的变化，所形成的水气与测风装置感压管路 中的灰尘会形成硬块，很难清除，从而造成测量元件无法正 常使用2. 3线性调节不佳在热态下，当风门调节开度时，风量变化无规律可循； 测量线性不好，导致风量测量不准确2. 4风量波动较大测量装置堵塞后，会造成风量显示值的较大范围的波3测量设备选型3. 1装置原理NS系列风量测量装置是基于靠背测量原理，测量装置安 装在管道上，其探头插入管内，当管内有气流流动时，迎风 面受气流冲击，在此处气流的动能转换成压力能，因而迎面 管内压力较高，其压力称为“全压”，背风侧由于不受气流 冲压，其管内的压力为风管内的静压力，其压力称为“静 压”，全压和静压之差称为差压，其大小与管内风速有关， 风速越大，差压越大；风速小，差压也小，因此，只有测量 出差压的大小，再找出差压与风速的对应关系，就能正确地 测出管内风量。
采用如下图所示的结构，为了解决堵塞问题，增设了自 清灰装置，实践证明该装置完全能长期可靠使用3. 2选型结合该电厂管道相关参数，并以机组的经济、安全、高 效及节能运行为指导原则，为一次风、二次风测量选择适合 的型号3.3系统结构NS系列风量实时监测系统的构成：NS系列风量测 量装置实时监测各风道内差压，经引压管传送至差压变送 器，转换成4-20mA信号接入DCS系统，进行组态4改造测量过程根据各风道截面尺寸的大小、直管段长短等其他因素来 确定测量的点数，然后将许多个测量点等面积有机地组装在 一起，正压侧与正压侧相连，负压侧与负压侧相连，正、负 压侧各引出一根总的引压管，分别与差压变送器的正、负端 相连，测得截面的平均速度整体改造效果先按设计值对风量测量装置的流量系数K进行预置，并 按风量相对应的数学计算模型在DCS中组态并显示出所对应 的风量值根据《差压式流量计检定规程》规定及有关测试 方法进行标定，采用网格法，用标准毕托管或者标准测试仪 器对安装风量测量装置的风道内的流量进行等截面多点实 测，读出各点对应的实际差压，从而通过计算得出各装置所 对应的修正系数和最终流量系数输入值K(t/h) 其中：A-数学模型公式：被测气体质量流量，单位t/h; 风量测量装置流量系数；通流面积，单位m2;AP风量测量装置输出差压，单位Pa;Px被测气体温度，单位C;被测气体管内的压力，单位Pa通过公式得出的数值，最终流量系数K与预置系数很接近，说明改造后的风量测量装置具有很高的测量精度；另外， 调整各种工况查看得知风量测量装置具有很好的调节线性， 因此，新型的风量测量装置完全可以满足运行需要。
5改造效果分析该电厂#1机组锅炉风量测量装置在2013年大修加装后 至今半年内没有发生风量误差大，堵塞需要吹扫现象，在风 道截面积大、流场紊乱的条件下，仍可保证风量测量的准确 性，燃烧系统稳定，安装方便，便于维护，给运行和检修热 控人员带来了良好的工作条件改造后显示测量准确，如图所示：6结论通过对机组锅炉风量测量装置换型改造，不仅彻底解决 了风量测量不准的问题，而且保证了锅炉燃烧稳定，减少运 行负荷波动，提高锅炉燃烧效率，机组的安全性和经济性， 同时，该电厂不再受制于的变化，大大降低了电厂运营成本， 取得了显著地经济效益参考文献：[1] 段泉圣电站锅炉送风流量测量方法研究[J].店力 标准化与计量，2005，52 (2)[2] 陈鹏，风量测量装置的多重考虑，流程工业[3] 电站锅炉燃烧状态监测与优化策略研究。
