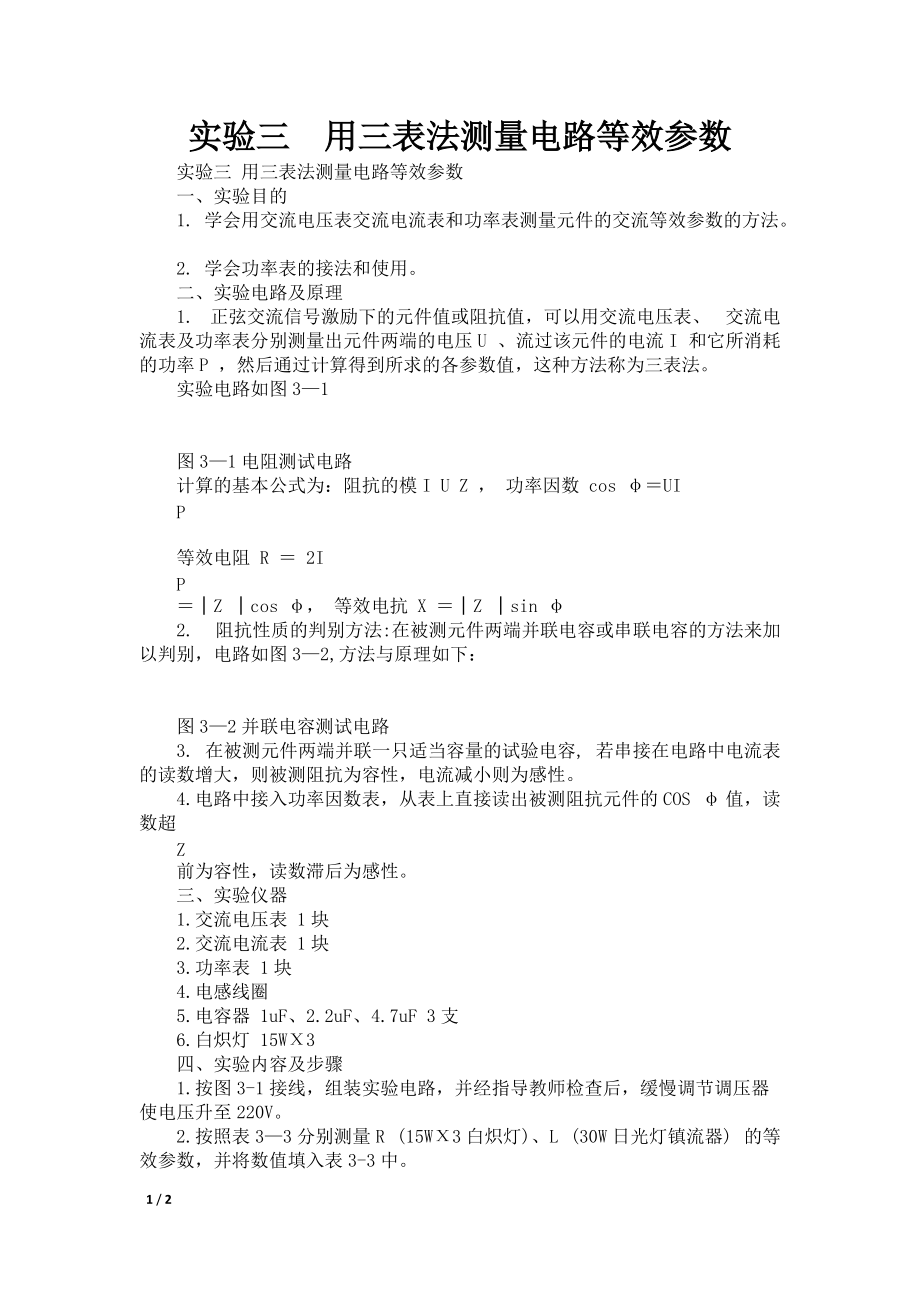

实验三 用三表法测量电路等效参数 实验三 用三表法测量电路等效参数 一、实验目的 1. 学会用交流电压表交流电流表和功率表测量元件的交流等效参数的方法 2. 学会功率表的接法和使用 二、实验电路及原理 1. 正弦交流信号激励下的元件值或阻抗值，可以用交流电压表、 交流电流表及功率表分别测量出元件两端的电压U 、流过该元件的电流I 和它所消耗的功率P ，然后通过计算得到所求的各参数值，这种方法称为三表法 实验电路如图3—1 图3—1电阻测试电路 计算的基本公式为：阻抗的模I U Z ， 功率因数 cos φ＝UI P 等效电阻 R ＝ 2I P ＝│Z │cos φ， 等效电抗 X ＝│Z │sin φ 2. 阻抗性质的判别方法:在被测元件两端并联电容或串联电容的方法来加以判别，电路如图3—2,方法与原理如下： 图3—2并联电容测试电路 3. 在被测元件两端并联一只适当容量的试验电容, 若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。
4.电路中接入功率因数表，从表上直接读出被测阻抗元件的COS φ值，读数超 Z 前为容性，读数滞后为感性 三、实验仪器 1.交流电压表 1块 2.交流电流表 1块 3.功率表 1块 4.电感线圈 5.电容器 1uF、2.2uF、4.7uF 3支 6.白炽灯 15WΧ3 四、实验内容及步骤 1.按图3-1接线，组装实验电路，并经指导教师检查后，缓慢调节调压器使电压升至220V 2.按照表3—3分别测量R (15WΧ3白炽灯)、L (30W日光灯镇流器) 的等效参数，并将数值填入表3-3中 3.验证用并联试验电容法判别负载性质的正确性 按图3-2实验线路，分别将1uF、2.2uF、 4.7uF,并联在Z两端，测量电流大小，验证负载的性质将测量值记录表3—4中 五、实验记录及数据处理 表3—3. 测量R、L串联后的等效参数 六、思考题 1. 在50Hz的交流电路中，测得一只铁心线圈的P、I和U，如何算得它的阻值及电感量？ 2. 如何用并联电容的方法来判别阻抗的性质？ 七、实验报告要求及注意事项 1.根据实验数据，完成各项计算。
2.回答思考题 3.自耦调压器在接通电源前，应将其手柄置在零位上，调节时，使其输出电压从零开始逐渐升高每次改接实验线路前、都必须先将调压器旋柄缓慢调回零位，再改接电路，然后再进行电压调节实验中必须严格遵守这一安全操作规程 2 / 2。
