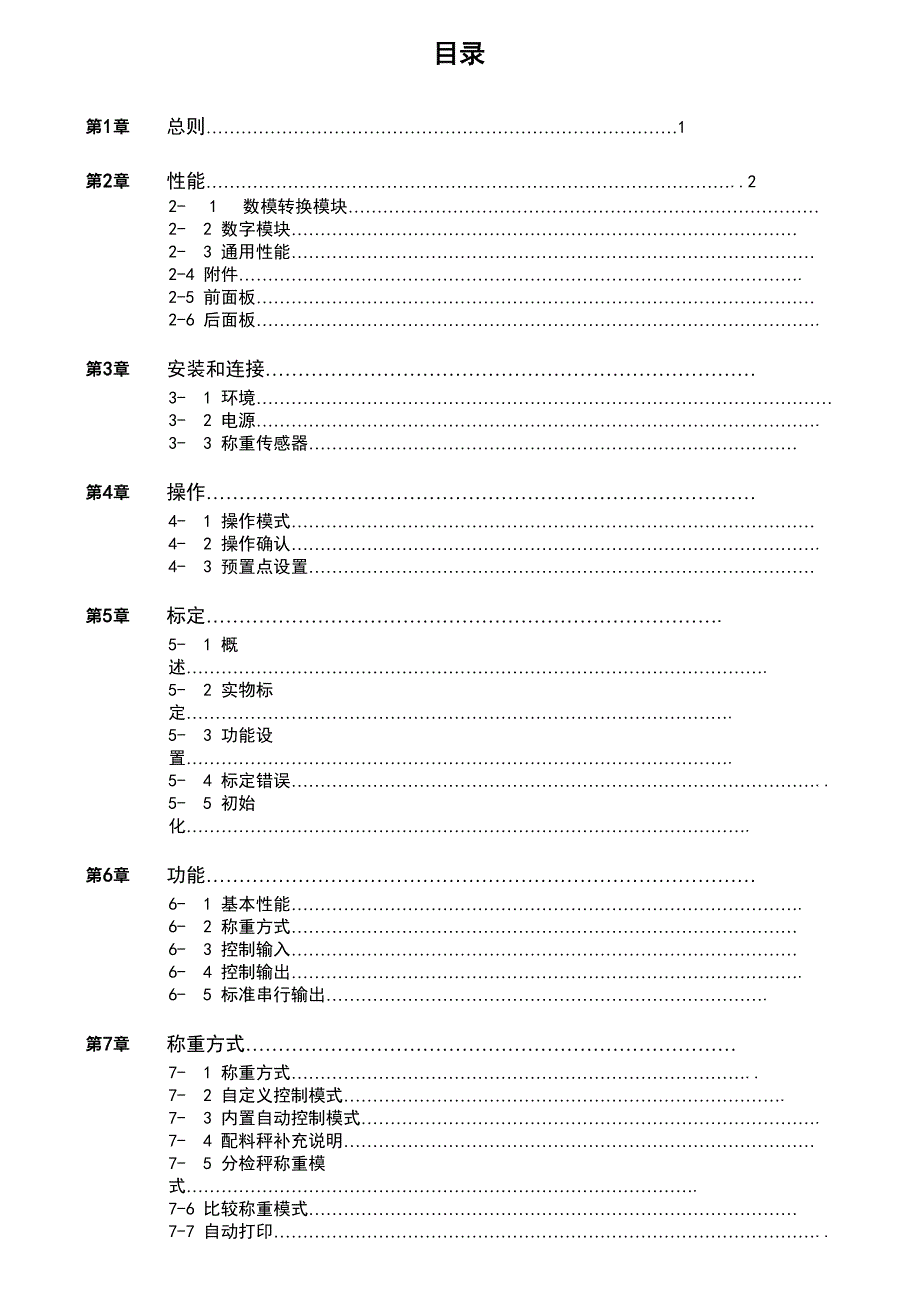

目录第1章 总则………………………………………………………………………1第2章 性能………………………………………………………………………………..22- 1 数模转换模块………………………………………………………………………2- 2 数字模块……………………………………………………………………………2- 3 通用性能………………………………………………………………………………2-4 附件…………………………………………………………………………………….2-5 前面板……………………………………………………………………………………2-6 后面板…………………………………………………………………………………….第3章 安装和连接…………………………………………………………………3- 1 环境………………………………………………………………………………………3- 2 电源…………………………………………………………………………………….3- 3 称重传感器…………………………………………………………………………第4章 操作…………………………………………………………………………4- 1 操作模式………………………………………………………………………………4- 2 操作确认……………………………………………………………………………….4- 3 预置点设置……………………………………………………………………………第5章 标定…………………………………………………………………….5- 1 概述……………………………………………………………………………………….5- 2 实物标定………………………………………………………………………………….5- 3 功能设置………………………………………………………………………………….5- 4 标定错误………………………………………………………………………………..5- 5 初始化…………………………………………………………………………………….第6章 功能…………………………………………………………………………6- 1 基本性能…………………………………………………………………………….6- 2 称重方式……………………………………………………………………………6- 3 控制输入……………………………………………………………………………6- 4 控制输出…………………………………………………………………………….6- 5 标准串行输出………………………………………………………………….第7章 称重方式…………………………………………………………………7- 1 称重方式……………………………………………………………………..7- 2 自定义控制模式………………………………………………………………….7- 3 内置自动控制模式…………………………………………………………………….7- 4 配料秤补充说明………………………………………………………………………7- 5 分检秤称重模式…………………………………………………………………………….7-6 比较称重模式…………………………………………………………………………7-7 自动打印…………………………………………………………………………………..7-8 自动累积……………………………………………………………………………….7-9 自动落差补偿……………………………………………………………………………7-10 模糊控制自动落差补偿………………………………………………………………第8章 接口…………………………………………………………………………8- 1 控制输入输出…………………………………………………………………………….8- 2 外部设置……………………………………………………………………………….第9章 扩展选件…………………………………………………………………….9- 1 0P-01并行BCD输出 9- 2 0P-03 RS-422/-485 接口 9-3 OP-04 RS-232C 输入/输出 9-4 OP-05 外部设置点单元………………………………………………………………….9- 5OP-07 模拟输出…………………………………………………………………………第10章 维护…………………………………………………………………………10- 1 自检模式…………………………………………………………………………10- 2 初始化………………………………………………………………………..第11章 设置功能表……………………………………………………………..11- 1 通用功能……………………………………………………………………….11- 2 标定功能………………………………………………………………………附录 外形尺寸………………………………………………………………………………..AD4401 ………………………………………………………………………………OP-05 第 2 页 共 20 页第一章 概述AD-4401是一种紧凑型的称重显示控制仪表，具有较高的A/D转换速度，适用于配料、包装、分选 等称重系统，是一种通用型称重仪表，它具有以下特点： 与用户友好的柜式安装设计■ 小型的DIN尺寸（仪表尺寸：138+1.0/-0x68+0.7/-0mm），便于安装在控制柜内。
■防溅水的前面板高性能的A/D转换器■ 高速采样： 100次/秒■ 高分辨率： 1/16000■ 高灵敏度：0.3 “V/d数字调校■ 无需实物，输入一个毫伏信号即可标定■可直接读出传感器的输出的值（mV/V）,便于安装和维修■ 出现问题需更换仪表时，可不再用实际载荷作重新标定可调的数字滤波器允许安装在不稳定的场合■ 优异的减震性能■ 从高速配料到平台称重均得到广泛应用双显示窗，可以随时显示皮重、目标重量和累计重量值8种称重模式，应用范围广不用PLC控制也能组成一个完整的料斗称重系统■ 内置卸料程序■ 显示装料和卸料时间■ 补充加料功能与用仪表前面板的按键和外接的拨盘开关设置设置值一样，可以通过RS-232C/-422/-485（选件）设置可选择控制输入/输出端子的功能，以适应于不同应用模糊控制自动落差补偿，可实现高速和高精度的料斗称重系统第二章 特性2-1 A/D转换模块输入灵敏度0.3p V/d置零范围0-20mV (0-2mV/V)传感器激励电压10VDV±5%, 230mA，远程传送有补偿功能，最多可连接八个 350Q的传感器温度系数零占X 八、、±(0.2^+0.0008%皮重)/°C典型值灵敏度±0.0008%/°C 典型值非线性度±0.01%满量程输入噪声小于 0.3AV P-P最大检测电压32 mV(3.2mV/V)内分辨率约 1/1000000最大显示分辨率16000AD转换速度100次/秒2-2数字模块显示单元荧光显示管（显示颜色：钻蓝色，状态显示：橙色） 显示方式：■ 主显示区：7位7段，字符高：13mm ■副显示区：8位7段，字符咼：7mm■状态显示：多达14个指示灯显示。
主显示区可选择净重（NET）或总重（GROSS）显示方式显示范围：0-16000D （最小间隔D,可选：1, 2，5，10，20或50） 小数点：可选择10，102, 103，104溢出显示：数字全暗（在负方向溢出时最高为显示负号“-”单位：g, kg, t, lb （克，公斤，吨，磅）副显示区可在功能设定中选择显示皮重，目标重量和累积重量，也可用于标定设置、 功能设置，出错信息显示状态显示零点，稳定性，总重，净重，保持，“ ”，报警，目标值、落差，提前量，提前量可选、上限，下限，零点范围取决于称重模式操作键SETPOINT（设定值）,ZERO（置零），TARE（去皮），NET/GROSS（净重/总重），F （功能可定义），ENTER（输入），OPR/STB（运行/准备），CAL（标定）2-3一般特性外部输入/输出控制输入/输出输入6点（6位，1位公共端） 电隔离或集电极开路信号 以光耦同内部电路隔离*可由功能设置来选择端口的功能输出8点（8位，1位公共段）集电极开路输出，（NPN晶体管）额定值：30VDC, 50mA （电阻性负载）集电极与发射极间饱和电压小于1.2V 以光耦同内部电路隔离*可由功能设置来选择端口的功能标准串行输出输出至外围连接设备（0-20mA电流环信号）设置值用拨盘开关修改每个设置值。
如用拨盘开关输入，需连接OP-05 设置值单元称量能力清零功能-可由ZERO键、控制I/O等发出命令，把总重量清为零 可选择在不稳定时，允许或不允许执行清零 清零值由电池供电的存储器保存清零范围：可在称量能力的1-30%范围内任意设定零位跟踪功能自动检测总重的零位漂移，自动校正零位 跟踪时间：0.0-5.0秒，在此范围内可任意设定 跟踪范围：0.0-4.5d，在此范围内可任意设定去皮功能由TARE键和控制I/O等发出命令，将净重清为零 可选择在不稳定和称重为负值时，允许或不允许执行 去皮数值由电池供电的存储器保存 校准范围：总重〈最大称量值稳定性检测功能每次A/D转换测得的重量在一个设定的时间内的波动，在设定的范围 内，稳定状态灯亮，此时稳定可通过控制I/O确定稳定条件监测稳定时间：0.5秒-5.0秒，此范围内可任意设定 检测稳定宽度：0-9d，此范围内可任意设定数字滤波功能双数字滤波器串联截止频率范围：0.7-11 （Hz）总计功能有自动或手动对净重作累积电池供电的存储器保存称重的累计量和称重的累计次数累计量范围：0-9999999999累计称重次数范围：0-99999999总体性能运行中掉电，数据的 保存方法零位校正值，去皮数值，设置值、累计重量由锂电供电的存储器保存（约 可保存10年），当电池将耗尽时，报警显示灯亮标定数据，每个功能数据都写入EEPROM（可写10000次）电源电压200-240VAC+10% —15%,50Hz 或 60Hz功耗约 30VA使用温度和湿度-5-+40 °C ,20-85% 相对湿度安装方式仪表板安装方式2-4附件部件名称数量A&D公司的部件号规格保险丝1ES-EAK-1AEAK-1A （延时保险丝，1A）I/O控制插头1JI-361J016-AGFCN361J016-AG(FUJITSU)1JI-360C016-BFCN361J016-B(FUJITSU)标准串行输出插头1JA-TCP0576TCP0576(HOSHI ELECTRIC)防水橡胶垫1成套标签1仪表安装封件1接线端子保护罩1橡胶架42-5 前面板主显示部分：7位 7段的显示屏，显示总重，净重等。
副显示部分：8 位7段的显示屏，显示内容可由“一般功能”选择设置，粘贴附件提供的标 签表明显示内容状态显示部分（上部）上部指示灯显示称重状态ZERO当重量值在零位区。
