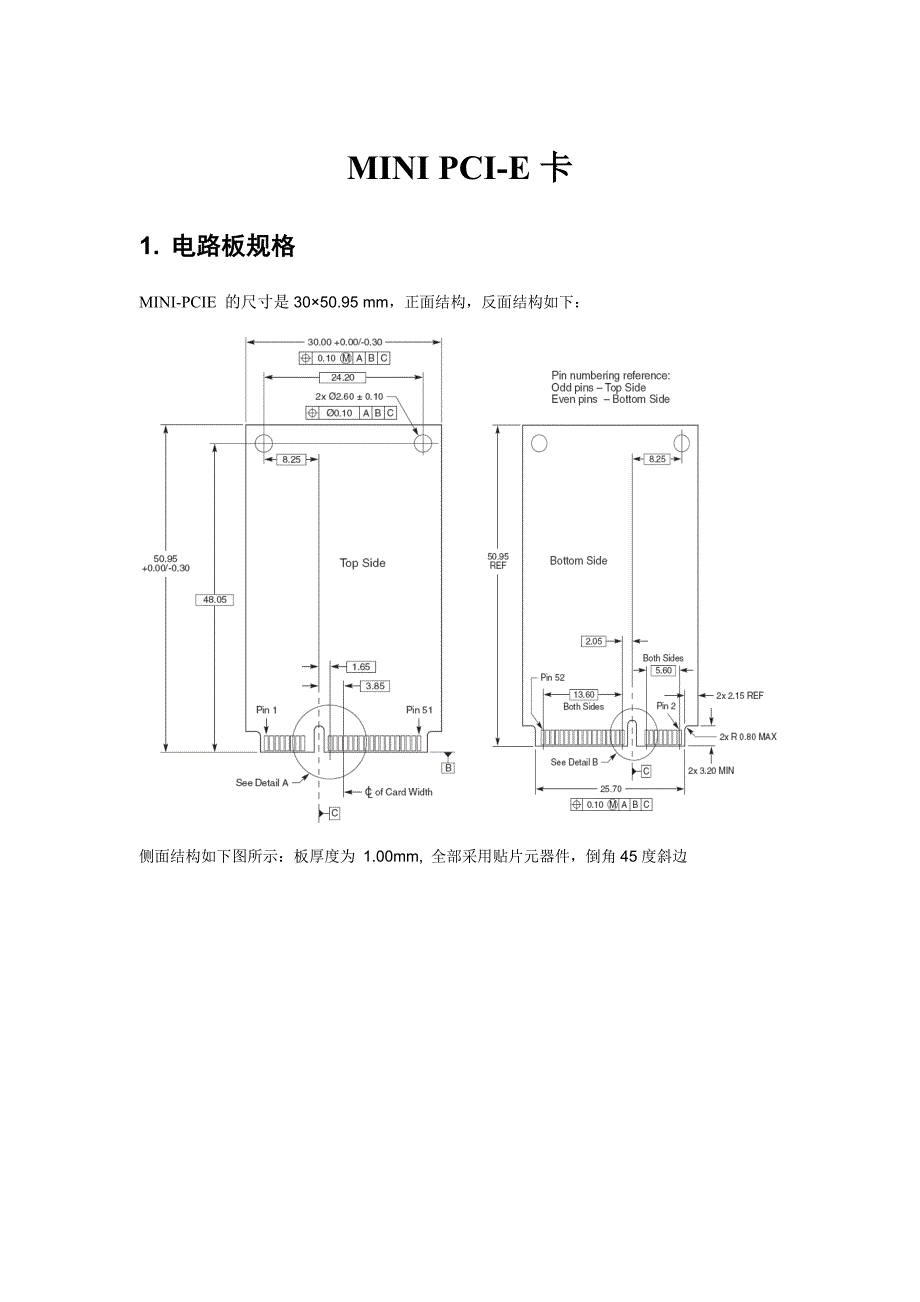

MINI PCI-E 卡1. 电路板规格MINI-PCIE 的尺寸是 30×50.95 mm，正面结构，反面结构如下：侧面结构如下图所示：板厚度为 1.00mm, 全部采用贴片元器件，倒角 45 度斜边视频信号接口区域，元器件禁止摆放区域如下所示：2. 器件规格采用 intersil tw6865 作为主芯片，支持 4 路实时视频输入，4 路音频输入，接口采用双排5pin 过孔，过孔间距为 2.0mm，一排视频 4 路加视频地 1 路，二排音频 4 路加音频地 1 路接线顺序如下图所示：3. 规格和参数1） 最高达解析度为 720×576（PAL） ，720×480（NTSC） 2） 视频输入接口：CVBS，对应上图 V1，V2，V3 ，V4，地线统一接 GND3） 音频输入接口：RCA，对应上图 A1，A2 ，A3 ，A4，地线统一接 GND4） 因为本电路板尺寸太下，视频输入接口和音频输入接口均以插针方式引出5） 数据输出接口：MINI PCI-E ×16） 操作系统，目前兼容 XP，VISTA，WIN7 32，WIN8 32，WIN7 64，WIN8 64，WINDOWS SERVER 2003，WINDOWS SERVER 2008，推荐使用 32 位驱动和系统。
7） WINDOWS 驱动:WDM，已经通过经过微软数字签名8） LINUX 驱动：V4L2，需要自己做移植推荐 Linux 2.6.14 以上版本中使用9） 视频采集格式：YUY210） 支持的视频采集尺寸：720×576 @ 25fps / PAL352×288 @ 25fps / PAL720×480 @ 30fps / NTSC360×240 @ 30fps / NTSC11） 视频储存格式：MPEG4 或 H264，MPEG4 为默认格式，H264 如果有需要额外提供12） 音频输入：默认为 8K，16bit 采样，可调 16K，16bit 采样，13） 音频格式：PCM 裸数据，未压缩14） SDK 开发目前支持 VS2005，VS2010。
