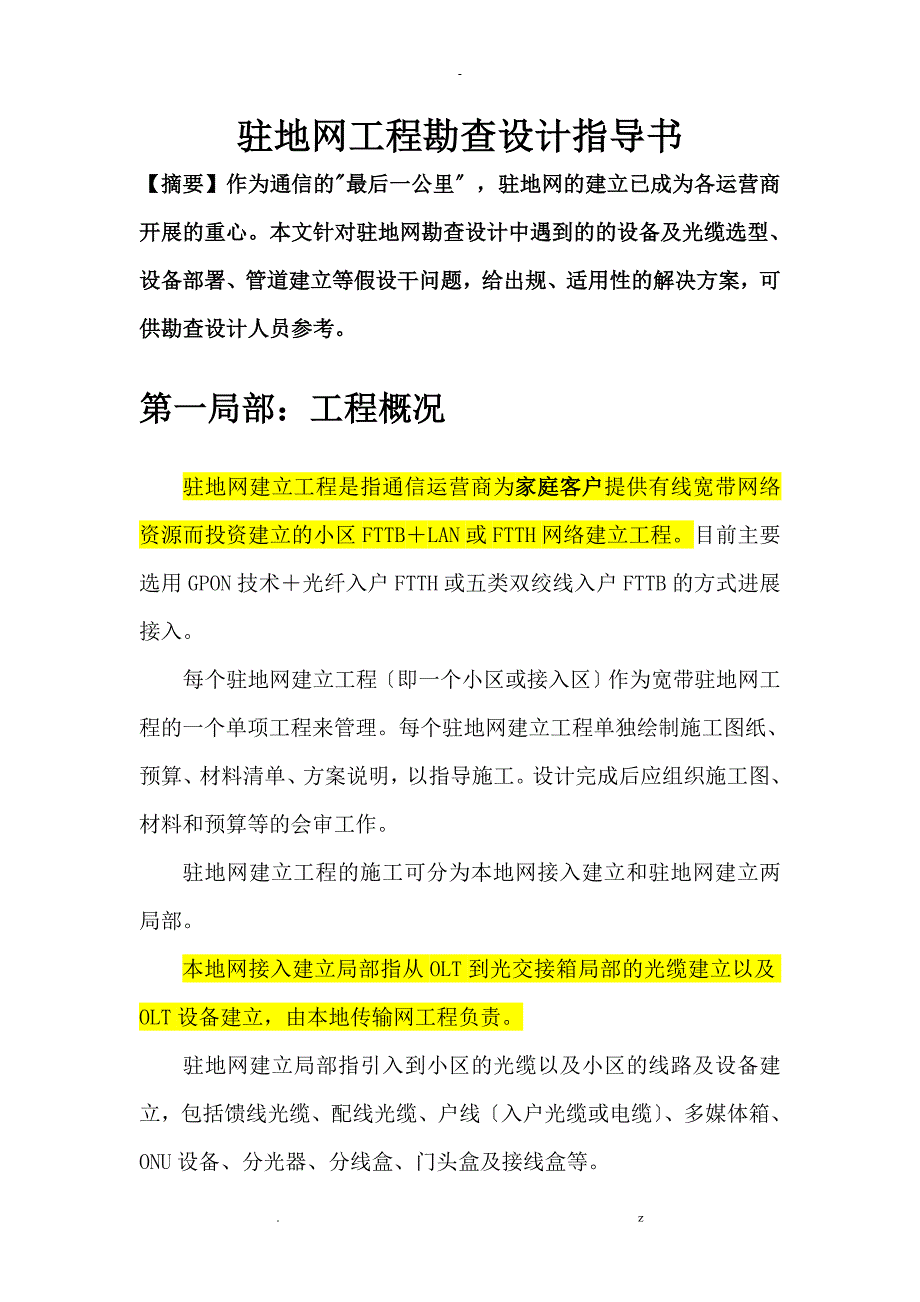

驻地网工程勘查设计指导书【摘要】作为通信的"最后一公里〞，驻地网的建立已成为各运营商开展的重心本文针对驻地网勘查设计中遇到的的设备及光缆选型、设备部署、管道建立等假设干问题，给出规、适用性的解决方案，可供勘查设计人员参考第一局部：工程概况驻地网建立工程是指通信运营商为家庭客户提供有线宽带网络资源而投资建立的小区FTTB＋LAN或FTTH网络建立工程目前主要选用GPON技术＋光纤入户FTTH或五类双绞线入户FTTB的方式进展接入每个驻地网建立工程〔即一个小区或接入区〕作为宽带驻地网工程的一个单项工程来管理每个驻地网建立工程单独绘制施工图纸、预算、材料清单、方案说明，以指导施工设计完成后应组织施工图、材料和预算等的会审工作驻地网建立工程的施工可分为本地网接入建立和驻地网建立两局部本地网接入建立局部指从OLT到光交接箱局部的光缆建立以及OLT设备建立，由本地传输网工程负责驻地网建立局部指引入到小区的光缆以及小区的线路及设备建立，包括馈线光缆、配线光缆、户线〔入户光缆或电缆〕、多媒体箱、ONU设备、分光器、分线盒、门头盒及接线盒等施工界面如以下图： 第二局部：工程采用设备情况〔本文仅以各厂家设备为例介绍，不以宣传、引导为目的〕一、 OLT及ONU设备目前工程中常用的设备主要采用华为、爱立信及贝尔。
具体选用根据建立单位具体要求及现场情况适中选择一) 各厂家OLT设备根本参数如下：表2-1序号厂家设备型号机架尺寸宽*深*高子架尺寸宽*深*高整架功耗子架功耗电源端子1华为MA5680T600*300*2200482*275*4422840W1420W不小于25A2爱立信BLM1500600*300*2200439*300*7562040W不小于50A3贝尔7342 ISAM600*300*2200515*285*6241180W不小于25A(二) 各厂家ONU设备根本参数如下：表2-2 贝尔股份供给设备表序号设备型号应用场景端口配置尺寸功耗〔最大〕备注1I-240EFTTH2POTS+4FE16.51cm * 13.46cm * 2.29cm6W2I-240GFTTH2POTS+4GE/FE16.51cm * 13.46cm * 2.29cm13W3I-020GFTTH2GE/FE25.32cm * 19.21cm * 4.18cm7W4I-240E〔W〕FTTH2POTS+4FE+1WIFI+1USB130mm*172mm*33mm13W无线端口5O-080EFTTB8FE270mm*430mm *44mm5W6O-00160EFTTB16FE270mm*430mm *44mm19W7O-00240EFTTB24FE280mm*440mm *44mm12W表2-3 爱立信〔中国〕通信供给设备表序号设备型号应用场景端口配置尺寸功耗〔最大〕备注1T060GFTTH4GE/FE43.8 * 238 * 173 毫米低于 12 W2T063GFTTH2POTS+4GE/FE43.8 * 238 * 173 毫米低于 12 W3T083GFTTH2POTS+4GE+1WIFI+1USB43.8 * 238 * 173 毫米低于 12 W无线端口4T710G(8*FE)FTTB8FE443 * 44.5 * 295 mm25W5T710G(16*FE)FTTB16FE443 * 44.5 * 295 mm25W6T710G(24*FE)FTTB24FE443 * 44.5 * 295 mm25W表2-4 华为技术供给设备表序号设备型号应用场景端口配置尺寸功耗〔最大〕备注1HG813FTTH4FE212mm×163mm×45mm低于 15 W2HG850aFTTH4FE＋2POTS212mm×163mm×45mm低于 15 W3HG866FTTH4FE+2POTS+1WiFi+2USB95mm×155mm×33mm低于28 W无线端口4MA5626 (8*FE)FTTB8FE482.6mm×220mm×43.6mm10.94W5MA5626 (16*FE)FTTB16FE482.6mm×220mm×43.6mm14.39W6MA5626 (24*FE)FTTB24FE482.6mm×220mm×43.6mm17.1W二、 多媒体箱的选择目前工程中常用的多媒体箱主要采用科信、日海的。
具体选用根据建立单位具体要求及现场情况适中选择一) 多媒体箱的介绍a) 配置型号为：日海: 型号GC-*M-A12 规格600宽×550高×160 , 2U深, 24用户配线模块型号GC-*M-B24 规格700宽×550高×160，2U深, 48用户配线模块.科信：型号FBG-040 规格600×600×130，2U深，24用户配线;型号530530000,规格700×600×150，2U深，48用户配线b) 配置要求：光缆终端区域：能够出入4根光缆，含加强芯固定及接地、24芯熔纤及容纤盘、8芯适配器单元五类线配线区域：24对模块化构造设计，出入和跳线容量均达192对ONU设备安装区域：能够安装2U设备1台或1U设备2台电源区：含防雷、接地、电源保险和三芯插座二) 目前多采用的多媒体箱分为三种类型：1. 用于安装ONU设备的多媒体箱含有光缆终端区域〔能够出入4根光缆，含加强芯固定及接地、24芯熔纤及容纤盘、8芯适配器单元〕、五类线配线区域〔24对模块化构造设计，出入和跳线容量192对〕、电源区〔含防雷、接地、电源保险和三芯插座〕2. 用于终端25对UTP电缆的多媒体箱，由于本单元不安装ONU，仅用于电缆卡接，因此多媒体箱含有五类线配线区域〔24对模块化构造设计，出入和跳线容量50对〕。
3. 安装光缆交接箱困难的小区、或者规模较小的小区，可直接将分光器安装于多媒体箱，安装分光器和光配线模块〔满足24芯光缆成端〕同时安装ONU，因此含有光缆终端区域〔能够出入4根光缆，含加强芯固定及接地、24芯熔纤及容纤盘、24芯适配器单元〕、五类线配线区域〔24对模块化构造设计，出入和跳线容量200、400对〕、电源区〔含防雷、接地、电源保险和三芯插座〕200对容量24户，400对容量48户以上各个多媒体箱根据配置，选用相应的价格组合三) 多媒体箱110模块配置1. 对于一个多媒体箱覆盖的用户少于24户时〔多层住宅最多覆盖2个单元，每单元12户〕，配置200对的110模块2. 用户大于24户时〔多层住宅最多覆盖3-4个单元，每单元12户〕，配置400对的110模块3. 如果对于高层住宅，每个单元用户数超过24时，200对的110模块，不够用，因此需要配置400对的110模块因此大家在做方案时要充分考虑，每个多媒体箱覆盖的用户数防止出现模块不够用现象甚至配置多台多媒体箱在一个位置三、 分光器的选择：目前工程中常用的分光器多采用贝尔、爱立信及华为公司产品具体选用根据建立单位具体要求及现场情况适中选择。
具体类型规格参见表2-5表2-5 序号分光器类型贝尔爱立信华为备注19in 上架光分路模块挂墙箱11:47.2*100*80100*80*101U×482×26021:843.5*433*202100*80*101U×482×260120×80×18300×380×9031:1643.5*433*202120*80*181U×482×260120×80×18325×425×11041:3243.5*433*202142*102*14.5/141*115*182U×482×260120×80×1851:6488*433*202141*115*183U×482×260第三局部：设计指导原则一、 容量配置原则*ONU设备容量按住户数量的30%左右配置至住户的网线按100%容量配置采用大对数电缆覆盖隔壁单元按50%容量配置网线的8芯要求全部卡接至多媒体箱的配线模块上〔本指导书只解决用户宽带上网，暂不考虑固定的建立因此不考虑固定线的布线〕二、 各种情况下的配置原则ONU设备选择2*FE、8*FE、16*FE、24*FE、48*FE〔设备体积较大〕厂家设备主要类型为16*FE、24*FE因此对于多层住宅〔6层〕可以考虑在网线至室信息面板的长度满足70米〔至用户电脑位置未定，考虑一定余量〕以下要求时，可以考虑一台ONU覆盖2-3个单元方案。
ONU至其他单元可以采用25对UTP电缆25对UTP电缆卡接于多媒体箱配线模块上覆盖隔壁单元时，主干电缆按50%的容量配置，必要时也可以采用一线两户，以满足用户需求后续用户增加时，重新布放一条25对室外防水型UTP电缆对于高层住宅如果ONU的配置超过24口〔或48口〕可以考虑在一栋楼上安装两台ONU，每台ONU的安装尽量安装在用户中间位置，网线向两个方向布放，减少网线布线长度如果ONU是安装在弱电进，需要考虑弱电井尺寸能否有足够的空间安装多媒体箱新建或在建小区考虑网线直接入户，如果住户室有综合信息箱时，网线终端于综合箱信息如果住户室没有综合信息箱，设计中计列信息面板〔嵌入式〕用于终端网线，信息面板终端具体位置与运营商、房产开发商、物业公司商定〔客厅、书房等〕对于已建小区，有接入需求的住户可以考虑网线一次性入户，并新增信息面板〔嵌入式、明装式根据室情况考虑，详细计列〕对于尚无接入需求的住户，可以考虑将网线终端于每个住户楼道的信息综合箱如果楼道没有住户综合信息箱本期工程每户新增门头盒〔里面含有8芯网线卡接模块〕用于终端此住户的网线，等住户有接入需求时从此门头盒布放网线至住户室信息面板，并在门头盒进展跳线。
对于FTTH小区，有接入需求的用户可以考虑光纤直接入户，采用光信息面板〔嵌入式〕进展终端没有接入需求的住户考虑在用户门口新增综合箱将尾纤〔皮线光缆〕盘留于综合箱ONU至住户尾纤在住户没有接入需求时也可以暂时不布放，等有用户需要接入时再考虑布放，但可以先将PVC槽或者PVC管的安装完成明管敷设，采用PVC槽还是PVC管，由建立单位决定设计时应根据网线数量确定PVC槽还是PVC管尺寸一定要防止选择的PVC槽还是PVC管尺寸不能容纳需要敷设的网线数量的情况发生高层建筑，弱电进可以不采用PVC管槽保护PVC管可以采用Ф16-Ф50型号根据网线条数适当调整PVC管的直径管空间考虑预留40%的空间PVC管直径不易过粗，防止线缆自重拉伸造成对网线传输质量的影响、或者网线脱落接入光缆的建立考虑管道、架空、墙壁、直埋、路槽。
