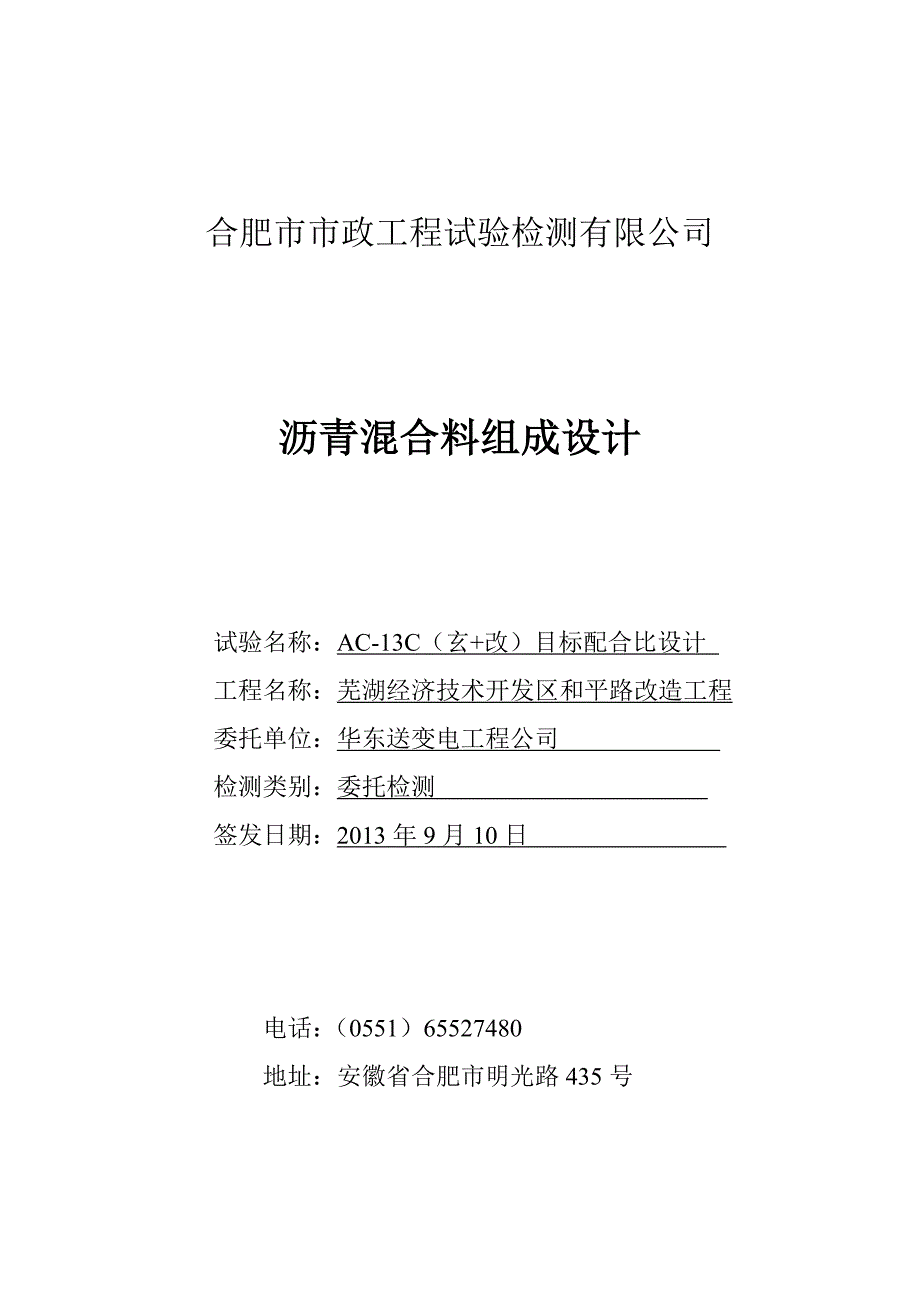

合肥市市政工程试验检测有限公司沥青混合料组成设计试验名称：AC-13C（玄+改）目标配合比设计 工程名称：芜湖经济技术开发区和平路改造工程委托单位：华东送变电工程公司 检测类别：委托检测 签发日期：2013 年 9 月 10 日 ：（0551）65527480地址：安徽省合肥市明光路 435 号AC-13C（玄+改）沥青混合料配合比设计一、 前言1、 受华东送变电工程公司委托，合肥市市政工程试验检测有限公司对芜湖经济技术开发区和平路改造工程提供 AC-13C（玄 +改）沥青混合料配合比设计，试验所有各种材料均由委托单位提供，本设计结果仅供委托单位参考使用2、 试验依据标准：《公路工程集料试验规程》 （JTG E42-2005）《公路工程沥青及沥青混合料试验规程》 （JTG E42-2011）《公路沥青路面施工技术规范》 （JTG F40-2004）二、 原材料试验结果1、集料与填料矿料密度试验结果技术指标 试验结果 试验方法洛杉矶磨耗值（C） （%） 19.6 JTG E42-2005 (T0317-2005)压碎值 （%）19.2 JTG E42-2005 (T0316-2005)10-15mm 表观相对密度 (g/cm³) 2.864 JTG E42-2005 (T0304-2005)10-15mm 毛体积相对密度 (g/cm³) 2.765 JTG E42-2005 (T0304-2005)5-10mm 表观相对密度 (g/cm³) 2.845 JTG E42-2005 (T0328-2005)5-10mm 毛体积相对密度 (g/cm³) 2.754 JTG E42-2005 (T0328-2005)3-5mm 表观相对密度 (g/cm³) 2.832 JTG E42-2005 (T0328-2005)3-5mm 毛体积相对密度 (g/cm³)2.745 JTG E42-2005 (T0328-2005)0-3mm 表观相对密度 (g/cm³) 2.668 JTG E42-2005 (T0328-2005)矿粉密度 (g/cm³) 2.704 JTG E42-2005 (T0352-2005)矿粉亲水系数 0.9 JTG E42-2005 (T0353-2005)粘附性 （级） 5 JTG E20-2011 (T0616-1993)10-15mm 针片状含量 （%） 4.8 JTG E42-2005 (T0312-2005)5-10mm 针片状含量 （%） 5.1 JTG E42-2005 (T0312-2005)10-15mm 含泥量 （%） 0.2 JTG E42-2005 (T0310-2005)5-10mm 含泥量 （%） 0.1 JTG E42-2005 (T0310-2005)3-5mm 含泥量 （%） 0.1 JTG E42-2005 (T0310-2005)0-3mm 砂当量 （%） 66 JTG E42-2005 (T0334-2005)2、矿料筛分试验矿料筛分实验结果通过下列筛孔（方孔筛，mm）的质量百分率（ %）矿料名称31.5 26.5 19 16 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.07510-15mm 100 100 100 100 79.6 15.1 0.2 0.2 0.2 0.2 0.2 0.2 0.25-10mm 100 100 100 100 100 99.0 18.0 0.4 0.1 0.1 0.1 0.1 0.13-5mm 100 100 100 100 100 100 98.8 9.6 2.0 0 0 0 00-3mm 100 100 100 100 100 100 100 81.2 55.0 36.7 24.9 17.9 9.6矿粉 100 100 100 100 100 100 100 100 100 100 99.2 91.2 78.53、沥青试验改性沥青试验结果实验项目 实验结果 试验方法针入度（25℃，100g，5S） （0.1 mm） 52 T 0604-2011延伸度（5cm/min,5 ℃） （cm） 34.2 T 0605-2011软化点（环球法） （℃） 72 T 0606-2011三、 AC-13C(玄+改)型矿料目标配合比设计AC-13C（玄+ 改）型矿料配合比设计结果通过下列筛孔（方孔筛，mm）的质量百分率（%）矿料配比31.5 26.5 19.0 16.0 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.07510-15mm 26% 26 26 26 26 20.7 3.9 0.1 0.1 0.1 0.1 0.1 0.1 0.15-10mm 27% 27 27 27 27 27 26.7 4.9 0.1 0 0 0 0 03-5mm 10% 10 10 10 10 10 10 9.9 1.0 0.2 0 0 0 00-3mm 33% 33 33 33 33 33 33 33 26.8 18.2 12.1 8.2 5.9 3.2矿粉 4% 4 4 4 4 4 4 4 4 4 4 4 3.6 3.1合成级配 100 100 100 100 94.7 77.7 51.8 31.9 22.4 16.2 12.3 9.6 6.4规范上限 100 100 100 100 90 68 38 24 15 10 7 5 4下限 100 100 100 100 100 85 68 50 38 28 20 15 8四、 AC-13C（玄+改）型马歇尔实验结果依据 JTG F40-2004 技术要求，按上述配合比计算结果，分别称取矿料，采用 5 种不同的沥青含量拌制沥青混合料，进行马歇尔试验，试验结果如下：AC-13C(玄+改)型马歇尔试验结果类型 AC-13C(玄+改)含油量%密度g/cm ³理论密度 g/cm³空隙率%饱和度%稳定度KN流值0.1mm残留稳定度%4.3 2.421 2.578 6.1 59.2 8.4 30.64.6 2.434 2.566 5.2 65.1 9.3 31.54.9 2.445 2.554 4.3 70.8 10.4 32.85.2 2.439 2.542 4.1 73.2 9.5 33.7 96.45.5 2.431 2.530 3.9 75.0 8.7 34.6五、 AC-13C（玄+改）型最佳油石比确定根据马歇尔试验的结算结果，分别绘制稳定度、流值、空隙率、饱和度、密度与沥青的关系曲线，从曲线中找出相应最大稳定度、最大密度和空隙率中值，以满足规范的沥青含量范围，确定最佳沥青含量与油石比。
AC-13C(玄+改)型： 含油量为 4.9%，油石比为 5.1%六、 试验结论及说明1、AC-13C(玄+改)型沥青混合料配合比，按设计所采用的级配和沥青含油量成型的马歇尔试件，最佳用油量在 4.9%（油石比 5.1%）时所测各项指标均满足规范的技术指标要求2、本设计及试验结果仅对来样负责，当施工现场原材料发生变化时，本设计结果不适用时，必须重新进行相应的试验验证3、有关 AC-13C（玄+改）型沥青混合料的施工及检验，应遵从相应的设计及施工技术规范要求以下空白）试验： 审核： 批准：沥青混合料马歇尔试验报告委托单位：华东送变电工程公司 报告编号：MS48013910施工单位：华东送变电工程公司 委托编号：WT130909工程名称：芜湖经济技术开发区和平路改造工程 委托日期：2013-9-09监理单位：浙江东城建设工程监理有限公司 检测地点：试验室内 检测日期：2013-9-09 检测类别：委托 检测环境：温度 25℃类型： AC-13C（玄+改） 执行标准：JTG F40-2004建设单位：芜湖经济技术开发区建设和公用事业管理处 检测设备：马歇尔击实仪、马歇尔稳定度仪、恒温水箱、静水天平、卡尺项目沥青含量（%）毛体积密度（g/cm³）空隙率（%）饱和度（%）稳定度（KN）流值（0.1mm）测定值 4.7 2.421 6.1 59.2 8.4 30.6结论 /说明：1.若对报告有异议，应于收到报告之日起十五日内，以书面形式向检测单位提出。
2.未加盖本单位检测专用章报告无效3.送样检测，仅对来样检测负责 报告日期：2013 年 9 月 10 日4.本报告未经本单位同意，不得以任何 检测单位：合肥市市政工程试验检测有限公司方式复制，经同意复制的检测报告应 地 址：合肥市明光路 435 号全文复制并经本单位加盖检测专用章 电 话：（0551）65527480确认后有效批准： 审核： 试验：沥青混合料马歇尔试验报告委托单位：华东送变电工程公司 报告编号：MS48013910施工单位：华东送变电工程公司 委托编号：WT130909工程名称：芜湖经济技术开发区和平路改造工程 委托日期：2013-9-09监理单位：浙江东城建设工程监理有限公司 检测地点：试验室内 检测日期：2013-9-09 检测类别：委托 检测环境：温度 25℃类型： AC-13C（玄+改） 执行标准：JTG F40-2004建设单位：芜湖经济技术开发区建设和公用事业管理处 检测设备：马歇尔击实仪、马歇尔稳定度仪、恒温水箱、静水天平、卡尺项目沥青含量（%）毛体积密度（g/cm³）空隙率（%）饱和度（%）稳定度（KN）流值（0.1mm）测定值 5.0 2.434 5.2 65.1 9.3 31.5结论 /说明：1.若对报告有异议，应于收到报告之日起十五日内，以书面形式向检测单位提出。
2.未加盖本单位检测专用章报告无效3.送样检测，仅对来样检测负责 报告日期：2013 年 9 月 10 日4.本报告未经本单位同意，不得以任何 检测单位：合肥市市政工程试验检测有限公司方式复制，经同意复制的检测报告应 地 址：合肥市明光路 435 号全文复制并经本单位加盖检测专用章 电 话：（0551）65527480确认后有效批准： 审核： 试验：沥青混合料马歇尔试验报告委托单位：华东送变电工程公司 报告编号：MS48013910施工单位：华东送变电工程公司 委托编号：WT130909工程名称：芜湖经济技术开发区和平路改造工程 。
