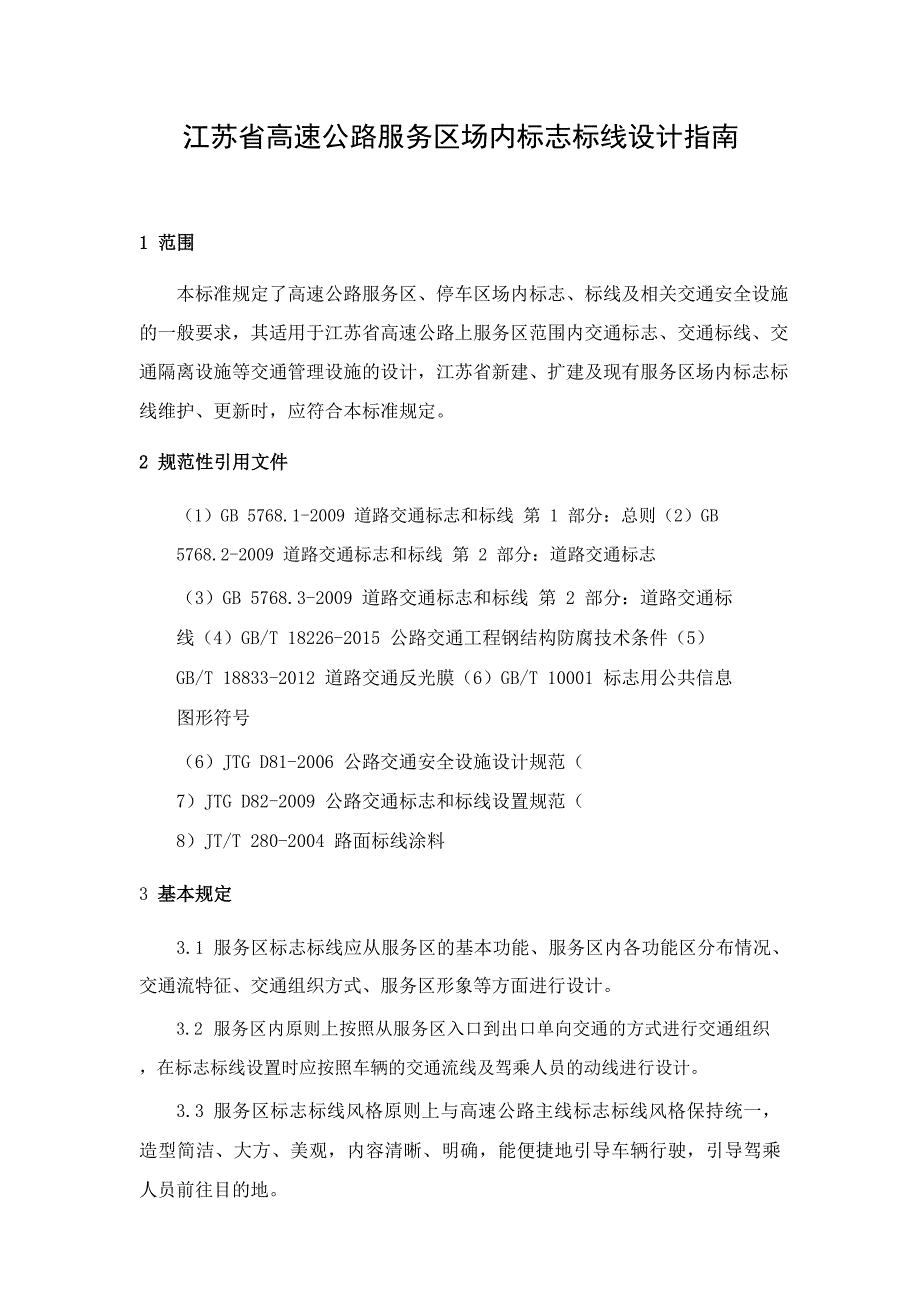

江苏省高速公路服务区场内标志标线设计指南1 1 范围范围本标准规定了高速公路服务区、停车区场内标志、标线及相关交通安全设施的一般要求，其适用于江苏省高速公路上服务区范围内交通标志、交通标线、交通隔离设施等交通管理设施的设计，江苏省新建、扩建及现有服务区场内标志标线维护、更新时，应符合本标准规定2 2 规范性引用文件规范性引用文件（1）GB 5768.1-2009 道路交通标志和标线 第 1 部分：总则（2）GB 5768.2-2009 道路交通标志和标线 第 2 部分：道路交通标志（3）GB 5768.3-2009 道路交通标志和标线 第 2 部分：道路交通标线（4）GB/T 18226-2015 公路交通工程钢结构防腐技术条件（5）GB/T 18833-2012 道路交通反光膜（6）GB/T 10001 标志用公共信息图形符号（6）JTG D81-2006 公路交通安全设施设计规范（7）JTG D82-2009 公路交通标志和标线设置规范（8）JT/T 280-2004 路面标线涂料3 基本规定基本规定3.1 服务区标志标线应从服务区的基本功能、服务区内各功能区分布情况、交通流特征、交通组织方式、服务区形象等方面进行设计。
3.2 服务区内原则上按照从服务区入口到出口单向交通的方式进行交通组织，在标志标线设置时应按照车辆的交通流线及驾乘人员的动线进行设计3.3 服务区标志标线风格原则上与高速公路主线标志标线风格保持统一，造型简洁、大方、美观，内容清晰、明确，能便捷地引导车辆行驶，引导驾乘人员前往目的地3.4 服务区场区内标志标线设置应满足服务区内停车、加油、维修、餐饮、住宿、商店、厕所及其他各种功能场所指引的需求13.5 服务区内标志标线应满足全天 24 小时车辆指引的需求，所有标志标线均需满足 GB5768 的要求3.6 本指南规定范围为服务区入口至服务区出口区域内的场区范围，房建区范围不在本指南规定范围4 交通标志交通标志4.1 服务区、停车区内从入口到出口标志信息应连续、合理的指引车辆或行人前往目的地4.2 标志图形符号：服务区、停车区内交通标志版面采用图案、中文汉字合设的方式进行指引，其各功能区图形按照《标志用公共信息图形符号》（GB/T 10001）进行选取，图形符号颜色与标志底色保持一致各功能区常用图形符号与名称对照表如下表所示：序号序号名称名称图形符号图形符号序号序号名称名称图形符号图形符号1加油站13厕所2加气站14开水间3充电桩15餐饮4修理厂16商店信息5停车场17服务站P小客车6停车场P18母婴室大客车7停车场P19警务室货 车8停车场P 20住宿2超长货车9停车场P 21休息区危化品车10停车场P22茶吧牲畜车11停车场P23公园无障碍12停车位P24 4.3 标志颜色：服务区、停车区内车辆指引、指示标志颜色采用绿底白字，与高速公路主线标志版面颜色保持一致。
行人指引、指示标志颜色采用蓝底白字4.4 标志文字：服务区内标志版面暂推荐采用中英对照，具体根据示范服务区设置效果后再定车辆指引、指示标志汉字高度不少于 25cm，行人指引标志字高不少于 12cm，行人指示标志一般采用店招店牌的形式设置在建筑上，由服务区管理单位根据建筑风格设计并实施，不在本次指南中范围交通标志中出现的中文和阿拉伯数字均采用交通标志专用字体4.5 标志类型4.5.1 服务区标志设置时，应根据服务区的各功能分区情况，对服务区内为公众服务的场所进行分级指引，同时在加油站、服务区出入口处、服务区不对外开放的内部道路等重要路段可设置禁令标志引导车辆和行人行驶服务区、停车区内主要设置有指引标志、指示标志、警告标志、禁令标志等标志4.4.2 指引标志：设置在服务区内分流点处，指引车辆和行人行驶方向，分为车辆指引标志和行人指引标志①车辆指引标志：设置在服务区入口至服务区内停车场、加油站、加气站、充电桩、修理厂、餐饮区之间的道路路侧或绿化带内，引导车辆前往服务区内停车场、加油站、加气站、充电桩、修理厂、餐饮等各功能区域，停车场再根据其车型对种种类型停车场分别进行指引，具体有：小客车、大客车、货车、超长货车、危化品车、牲畜车等停车场。
标志采用常规交通标志，版面内容采用Ⅳ类反光膜进行制作车辆指引标志图案字高为 40cm，字高为 25cm，英文字高为 10cm可采用单3柱式标志、悬臂式标志、门架式标志结构形式，单柱式标志结构尺寸一般为1.8mx2.4m，双悬臂标志结 构尺寸为一般 2.1mx1.2mx2，标志具体尺寸可根据标志指示内容适当进行调整车辆指引标志示例（单柱式）车辆指引标志示例（双悬臂）②行人指引标志：设置在服务区内停车场与服务楼之间适当位置或绿化带内，引导下车的人员前往服务楼内厕所、开水间、餐饮、商店、信息服务站、母婴室、警务室、住宿、观景台等各功能场所标志采用落地的灯箱形式行人指引标志图案字高为 20cm，字高为 12cm，英文字高为 5cm标志结构为落地灯箱形式，标志版面设置范围尺寸为 1mx1.3m，灯箱外边框 8～10cm，边框颜色建议采用银灰色4行人指引标志（落地灯箱式）4.4.3 指示标志：设置在服务区内各功能区域处，告示各功能区的位置，引导车辆停车及人员前往各服务功能区域分为车辆指示标志和行人指示标志①车辆指示标志：设置在服务区内各停车场处，引导车辆前往服务区内各功能区域主要包括小客车、大客车、货车、超长货车、危化品车、牲畜车等停车场及无障碍停车位告示标志。
车辆指示标志采用单柱式标志，标志结构尺寸为 1mx1.4m，标志图案字高为 70cm，字高为 25cm，英文字高为 10cm P P PP货 车车辆指示标志（单柱式）②行人指示标志：设置在服务区内为人服务的各功能区位置，引导行人前往各功能区域主要包括厕所、开水间、餐饮、超市、信息服务站、母婴室、警务室、住宿、观景台等各功能场所及人行横道指示标志除人行横道标志一般设置在人行横道标线处及其他特殊情况外，其他行人指示标志结合服务区各功能区的分布情况，一般采用店招店牌的形式设置在服务楼各功能区建筑上，该标志不在本次指南范围，另行规定4.4.4 禁令标志禁令标志主要设置在加油站、服务区出入口处、服务区不对外开放的内部道路等重要路段，用以引导、禁止车辆和行人行驶服务区内禁令标志主要有限速5标志、禁止驶入标志、禁止掉头标志及加油站区的禁令标志①限速标志：限速标志设置在服务区入口匝道后，提示车辆从主线的高速降为低速，保障服务区内的行车安全服务区内限速 5km/h②禁止驶入标志：禁止驶入标志设置在服务区内部道路处，禁止社会车辆及人员进入；同时在服务区入口处反向设置禁止驶入标志，防止车辆误驶而带来安全隐患。
③禁止掉头标志：禁止掉头标志设置在服务区出口与主线合流点前适当位置处，防止服务区车辆向右掉头而带来安全事故4.6 标志结构4.6.1 服务区内车辆指引、指示标志可采用柱式、悬臂式、门架式交通标志，柱式标志净空为 2m，悬臂式、门架式标志净空为 5.5m行人指引标志采用落地的灯箱或主动发光标志结构形式4.6.2 标志结构设计基本风速应采用当地空旷平坦地面上 10m 高，重现期为50 年 10min 平均最大风速值，并不得小于 22m/s4.7 标志位置服务区内交通标志一般设置在场区的绿化带内，如场区内无绿化带且又需设置相应标志时，标志设置在场区内不影响车辆通行的位置，并考虑设置相应在的措施防止车辆撞坏标志5 交通标线交通标线5.1 为保障服务区内行人通行安全、车辆停放有序，服务区内需设置车行道边缘线、同向车行道分界线、停车位标线、导向箭头、人行横道标线、地面标记等类型的标线引导车辆行驶5.2 车道边缘线：设置在服务区内道路两侧，分白色虚线、白色实线，线宽20 ㎝，虚线线段及间隔分别为 200 ㎝和 400 ㎝，不得侵入车行道之内5.3 同向车行道分界线：设置在服务区内同向车行道分界线之间，为白色虚线，线宽 15cm，虚线线段及间隔分别为 200 ㎝和 400 ㎝。
5.4 人行横道标线：设置在停车场与服务楼之间行人过街比较集中的路段，：线宽 45 ㎝，间隔 60 ㎝，一般与公路中心线垂直，特殊情况与中心线的角度不得小于 60 度，并配合设置人行横道预告标记65.5 停车位标线：设置在服务区各停车场，标示车辆停放位置停车位标线宽为 10cm小型车停车位大小为 3 m×6m，大客车、货车停车位大小为 3.5 m× 13m，超长车停车位大小为 3.5 m×24m；场地受限制时，停车位尺寸可适当调整，但小型车停车位宽度不小于 2.5m，大型车停车位宽度不小于 3.25m无障碍停车位尺寸为 3m×6m，但在停车位之间需设置 1.3 宽的黄色网格线对停车方向有特殊要求时，可在停车位标线中加导向箭头垂直式停车位标线平行式停车位标线倾斜式停车位标线无障碍停车位标线7固定停车方向标线5.6 导向箭头：设置在服务区内平交口或行驶路线发生变化路段，导向箭头设置长度为 6m 5.7 地面标记：为配合指引、指示标志对车辆的引导，在服务区内道路及停车位上可设置地面文字标志、图案标记配合引导车辆行驶、行人通行具体原则如下：①在服务区入口处主要通行道路及主要的交通分流点处可根据道路情况设置停车场、加油站、修理厂、餐饮区等区域的地面文字标记，引导车辆行驶。
车道上地面文字标记字高为 3m,字宽为 1m车道上地面文字标记②在各种类型的停车位上除设置停车位标线以外，可设置停车方向箭头及对应车型的文字、图案标记，引导车辆按序停放大客车、货车、超长货车、危化品车、牲畜车等停车位处一般设置中文汉字，无障碍停车位处设置相应的图例停车位中地面文字标记字高为 1.2m，字度 0.8m8停车停上地面文字标记5.8 标线材料：标线材料有溶剂型、热熔型、双组份、水性标线涂料，服务区内宜采用热熔反光型标线5 5 加油站区标志标线加油站区标志标线为保障加油区安全及科学引导车辆有序进出加油站区，加油站区应设置相应的标志标线引导车辆加油及行驶5.1 加油站油灌区应设置“油库重地 严禁烟火”标志，标志可采用单柱式标志或附着悬挂在油灌区隔离栅栏上5.2 加油站入口处应设置加油须知的告示牌，告示牌相关内容以加油站相关要求为准5.3 加油站房子墙上应设置了“严”、“禁”、“烟”、“火” 标志，该标志采用铝合金板和反光膜制作安装在加油站房建区墙上；同时在相应的加油区立柱上设置“禁烟”、“禁火”、“禁止打”等禁令标志，标志采用反光膜制作直接粘贴在加油站立柱上或设置在加油岛岛头处。
5.4 加油车道上应施划加油停车位标线，每台加油机两边各设置一个停车位，如加油岛长度允许，可以加油车位后施划加油等待车位车位上可施划“汽油”、“柴油”、“自助”、“等待”等文字标记，用以区分其不同功能加油站区汽油区停车位尺寸为 2.4m×5.5m，柴油区停车位尺寸为 2.4m×8m地面文字标记字高为 1.2m，字宽 0.8m9加油站区停车位标及及地面文字标记6 6 其他其他6.1 隔离设施由于服务区交通量大，交通组织比较复杂，根据交通组织和交通管理需求，部分服务区需设置隔离设施分隔 交通流，规范车辆行驶隔离设施根据实际需求可采用锥形路标、隔离墩、隔离栏、花箱等形式6.2 限高门架为规范服务区内车辆行驶和停放，可根据服务区的场地情况对车辆进行客货分流，必要时可在小型停车场前设置限高门架，防止大型车辆驶入限高门架应采用简洁、美观的结构形式6.5 店招店牌服务区房建中各功能区外立面上应设置醒目的店招店牌引导驾乘人员，并应设置夜间照明，保证全天 24 小时视认效果店招店牌根据服务区建筑风格进行设置，原则上一个服务区中的店招店牌风格保持统一10附图附图 1 1：服务区标志板版面图示例：服务区标志板版面图示例1 1、车辆指引标志、车辆指引标志车辆指引标志（一）车辆指引标志（二）11车辆指引标志（三）2、车辆指示标志车辆指示标志（一）车辆指示标志（。
