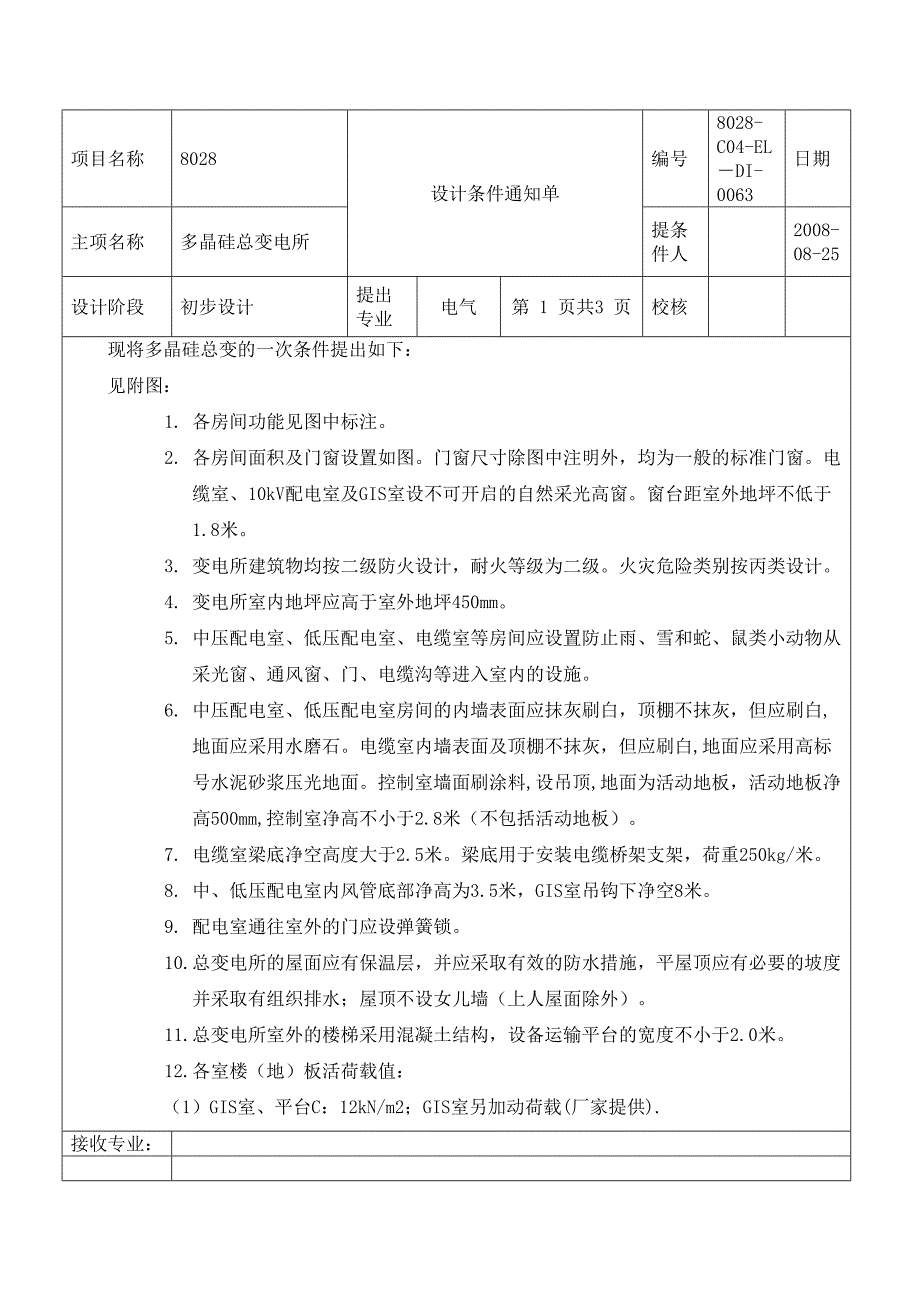

项目名称8028编号8028- C04- EL－DI -0063日期主项名称多晶硅总变电所设计条件通知单提条 件人2008- 08-25设计阶段初步设计提出 专业电气第 1 页共3 页校核现将多晶硅总变的一次条件提出如下：见附图：1. 各房间功能见图中标注2. 各房间面积及门窗设置如图门窗尺寸除图中注明外，均为一般的标准门窗电缆室、10kV配电室及GIS室设不可开启的自然采光高窗窗台距室外地坪不低于1.8米3. 变电所建筑物均按二级防火设计，耐火等级为二级火灾危险类别按丙类设计4. 变电所室内地坪应高于室外地坪450mm5. 中压配电室、低压配电室、电缆室等房间应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施6. 中压配电室、低压配电室房间的内墙表面应抹灰刷白，顶棚不抹灰，但应刷白,地面应采用水磨石电缆室内墙表面及顶棚不抹灰，但应刷白,地面应采用高标号水泥砂浆压光地面控制室墙面刷涂料,设吊顶,地面为活动地板，活动地板净高500mm,控制室净高不小于2.8米（不包括活动地板）7. 电缆室梁底净空高度大于2.5米梁底用于安装电缆桥架支架，荷重250kg/米8. 中、低压配电室内风管底部净高为3.5米，GIS室吊钩下净空8米。
9. 配电室通往室外的门应设弹簧锁10.总变电所的屋面应有保温层，并应采取有效的防水措施，平屋顶应有必要的坡度并采取有组织排水；屋顶不设女儿墙（上人屋面除外）11.总变电所室外的楼梯采用混凝土结构，设备运输平台的宽度不小于2.0米12.各室楼（地）板活荷载值：（1）GIS室、平台C：12kN/m2；GIS室另加动荷载(厂家提供).接收专业：项目名称8028编号8028- C04- EL－DI -0063日期主项名称多晶硅总变电所设计条件通知单提条 件人2008- 08-25设计阶段初步设计提出 专业电气第 2 页共3 页校核（2）中压配电室、低压配电室、控制室、通讯室,平台A/B：7kN/m2（3）电抗器和大容量开关10kN/m2,其他：4kN/m213.设备荷重：（1）中压开关柜：5000N/米/边，操作时，每台开关柜向上冲力10kN2）低压开关柜：3000N/米/边，操作时，每台开关柜向上冲力10kN3）机柜（控制室内）：400kg/台；直流配电柜：900kg/台4）GIS:12kN/m2；操作时，每台GIS间隔有向上15kN和向下25kN的冲力5）消弧线圈/接地变压器：5吨/台；电抗器：1.0吨/台。
14.GIS室设检修用单梁桥式吊车，吊重5吨,吊钩下净空8米15.主变压器（1）3台油浸型节能电力变压器，电压等级：110/10.5kV，容量：50MVA，油重：14.9吨，总重：61吨,变压器油密度:877kg/m32）户内布置，设置储油坑和带油水分离功能的总事故油池，储油坑的容量按照单台变压器油量的20%考虑，总事故油池的容量按照最大单台变压器油量的60%(13.8吨)考虑16.中压配电室、低压配电室、电缆室、控制室、电抗器室等应设火警温度和烟感探测器，此外，电缆夹层应敷设感温光缆；值班室、控制室设火灾报警按钮17.所内适当房间（主要为中压配电室、低压配电室、控制室、电抗器室）设置安全监视探头，其画面均送至总变电所进行监视18.值班室设行政和调度19.电气设备发热量：接收专业：项目名称8028编号8028- C04- EL－DI -0063日期主项名称多晶硅总变电所设计条件通知单提条 件人2008- 08-25设计阶段初步设计提出 专业电气第 3 页共3 页校核变压器室：200 kW中压配电室：50kW低压配电室：13kW电抗器室:15kW电缆室：10kWGIS室：10kW控制室及机柜间: 10kW通讯室：1.5kW20.中压配电室、低压配电室温度要求：5℃
21.变压器室、电抗器室、接地变压器室排风温度<=40℃22.通讯机房温度要求: 10℃
