线损基础知识培训资料

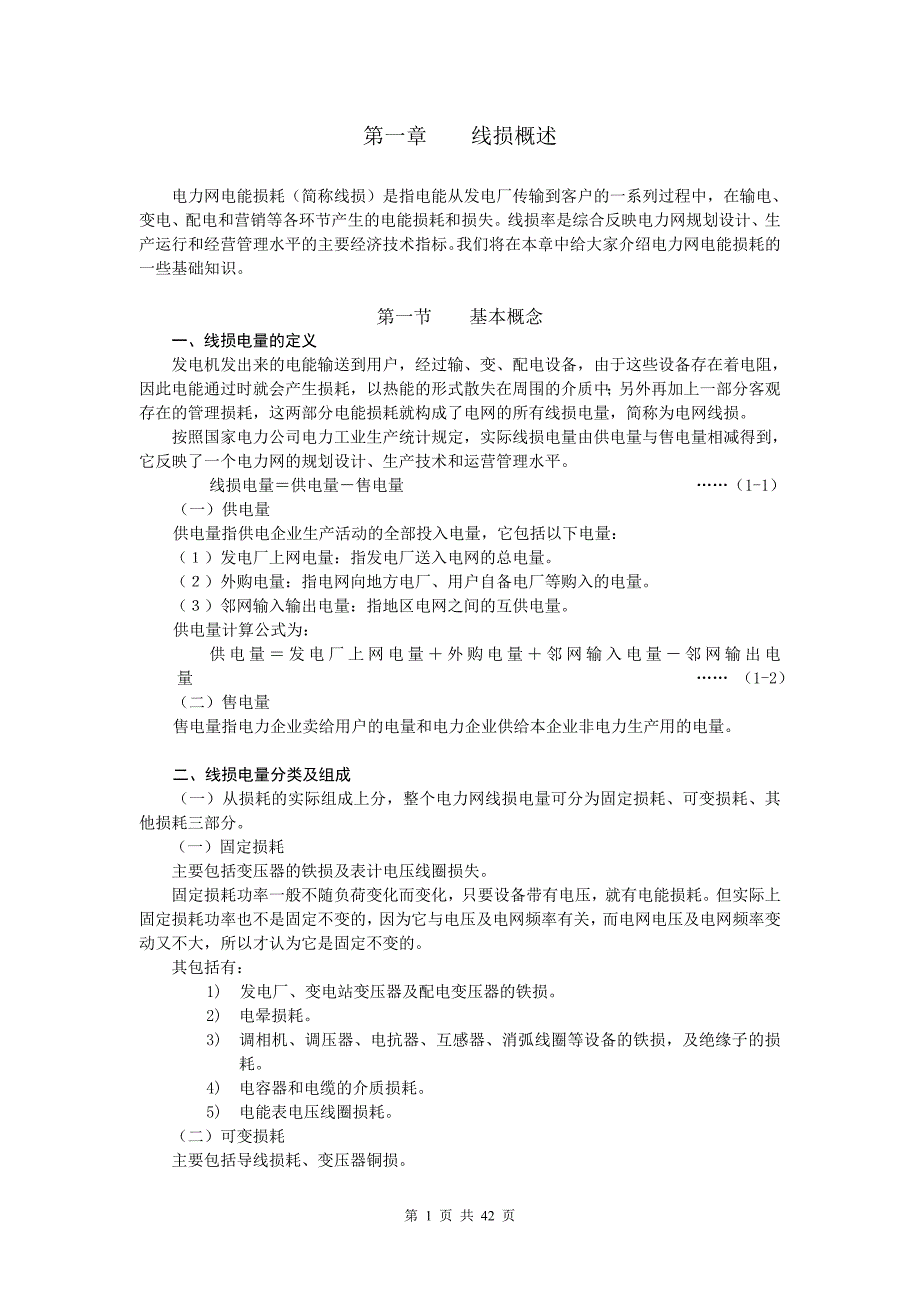

第 1 页 共 43 页第一章 线损概述电力网电能损耗（简称线损）是指电能从发电厂传输到客户的一系列过程中，在输电、变电、配电和营销等各环节产生的电能损耗和损失线损率是综合反映电力网规划设计、生产运行和经营管理水平的主要经济技术指标我们将在本章中给大家介绍电力网电能损耗的一些基础知识第一节 基本概念一、线损电量的定义发电机发出来的电能输送到用户，经过输、变、配电设备，由于这些设备存在着电阻，因此电能通过时就会产生损耗，以热能的形式散失在周围的介质中；另外再加上一部分客观存在的管理损耗，这两部分电能损耗就构成了电网的所有线损电量，简称为电网线损按照国家电力公司电力工业生产统计规定，实际线损电量由供电量与售电量相减得到，它反映了一个电力网的规划设计、生产技术和运营管理水平线损电量＝供电量－售电量　　　 　 ……（1-1）（一）供电量供电量指供电企业生产活动的全部投入电量，它包括以下电量：（１）发电厂上网电量：指发电厂送入电网的总电量２）外购电量：指电网向地方电厂、用户自备电厂等购入的电量３）邻网输入输出电量：指地区电网之间的互供电量。

供电量计算公式为：供电量＝发电厂上网电量＋外购电量＋邻网输入电量－邻网输出电量　　 …… （1-2）（二）售电量售电量指电力企业卖给用户的电量和电力企业供给本企业非电力生产用的电量二、线损电量分类及组成（一）从损耗的实际组成上分，整个电力网线损电量可分为固定损耗、可变损耗、其他损耗三部分一）固定损耗主要包括变压器的铁损及表计电压线圈损失固定损耗功率一般不随负荷变化而变化，只要设备带有电压，就有电能损耗但实际上固定损耗功率也不是固定不变的，因为它与电压及电网频率有关，而电网电压及电网频率变动又不大，所以才认为它是固定不变的其包括有：1)　发电厂、变电站变压器及配电变压器的铁损2) 电晕损耗3) 调相机、调压器、电抗器、互感器、消弧线圈等设备的铁损，及绝缘子的损耗4) 电容器和电缆的介质损耗5) 电能表电压线圈损耗二）可变损耗第 2 页 共 43 页主要包括导线损耗、变压器铜损可变损耗功率是随着负荷的变化而变化的，它与电流的平方成正比，电流越大则损耗功率越大其包括：1) 发电厂、变电站变压器及配电变压器的铜损，即电流流经线圈的损耗。

2) 输、配电线路的铜损，即电流通过导线的损耗3) 调相机、调压器、电抗器、互感器、消弧线圈等设备的铜损4) 接户线的铜损5) 电能表电流线圈的铜损三）其他损耗其他损耗是指由于管理工作不善，以及其他不明因素在供用电过程中造成的各种损失因此它也称为管理损耗或不明损耗其主要包括：1) 用户窃电及违章用电2) 计量装置误差、错误接线、故障等3) 营业和运行工作中的漏抄、漏计、错算及倍率差错等4) 带电设备绝缘不良引起的泄露电流等5) 变电站的直流充电、控制及保护、信号、通风冷却等设备消耗的电量，以及调相机辅机的耗电量6) 供、售电量抄表时间不一致7) 统计线损与理论线损计算的统计口径不一致，以及理论计算的误差等三、三个重要概念：统计线损、理论线损、管理线损统计线损又称实际线损它是根据电能表的读数计算出来的，等于供电量和售电量两者的差值它反映了电力网实际上总的损耗量统计线损由理论线损和管理线损两部分组成理论线损又称技术线损，它是根据供电设备的参数和电力网当时的运行方式，由理论计算得出的线损也就是说在这样的电网结构及运行方式下，应该损耗多少的电量理论线损因为是计算出来的，所以它的准确程度取决于供电设备参数的准确度，运行参数的合理性以及理论计算的方法及工具。

管理线损指电网总损耗除去理论线损外的其他损耗，即统计线损与理论线损的差值管理线损可以通过加强管理降到很低下面给出一个线损组成及关系示意图： 123  、 线 路 导 线 中 的 损 耗可 变 损 耗 、 变 压 器 绕 组 中 的 损 耗、 其 他 损 耗 理 论 线 损、 变 压 器 铁 损固 定 损 耗 、 电 能 表 线 圈 和 铁 心 中 的 损 耗、 其 他 损 耗电 网 的 总 电 能 损 耗 1、 用 户 窃 电 及 违 章 用 电2、 计 量 装 置 误 差 、 故 障 等其 他 损 耗 3、 营 业 中 抄 和 收 之 差 错 损 失 管 理 线 损4、 带 电 设 备 绝 缘 不 良 引 起 的 漏电 统 计 线 损第 3 页 共 43 页图 1-1　各种线损分类及相互关系图第二节 线损率及其他相关参数一、线损率的定义及计算公式电力网线损率是指线损电量占供电量的百分比，简称线损率，其计算公式为：线损率＝（线损电量÷供电量）×１００％＝（供电量－售电量）÷供电量×１００％　 ……（1-3）由于线损率不同于线损电量，它是一个用百分比表示的相对值，因此线损率是表征电网结构与布局是否合理、运行是否经济的一个重要参数，也是考核供电企业经营管理和技术管理水平是否先进，所采取的措施是否得力有效的一项重要技术经济指标。

上述公式中分别考虑不同的线损量：统计线损、理论线损、管理线损，就得到统计线损率、理论线损率、管理线损率例如： 　　 　　　　　　　　 ……（1-%10供 电 量理 论 线 损理 论 线 损 率4）由上节所述统计线损、理论线损、管理线损之间的关系，显然统计线损率也是理论线损率与管理线损率的和　　　　 二、其它相关概念介绍（一）经济线损由于理论线损同时与电网结构和运行状况有关，所以对于电网结构固定的线路，理论线损也并非为一固定值，而是随着供电负荷大小等运行状况的变化而变动；实际上存在一个最低线损率，这个最低理论线损率称为最佳线损（经济线损） 经济线损能为制定线路改造和降损方案提供依据二）固损比例固定损失和可变损失的比值在 6-10 千伏线路中，如果比例的值等于或接近于 1，表明线路运行于最佳状态，如果此值远大于 1，则表明线路运行于轻载状态，如果此值远小于 1 则表明线路运行于超载状态三）功率因数　功率因数也叫力率，它是衡量电力设备效率高低的一个参数交流电路中电流和电压存在相位角差，相位角差的余弦就是功率因数当电流超前于电压时，功率因数为负值，当电流滞后与电压时，功率因数为正值。

当电力设备用电量小，但功率因数太低时，损耗就会增大四）铭牌参数对导线来说，铭牌参数是指导线的长度和型号对变压器来说，铭牌参数是指变压器的额定电压、额定容量、短路损耗、空载损耗、空载电流、短路电压等五）有名制在一般电路计算中，电压、电流、功率和阻抗分别用伏、安、伏安、欧表示，这种用实际有名单位表示物理量的方法称为有名制其值习惯称为有名值六）标么制标么制是相对单位制的一种，在标么制中各物理量都用标么值表示，其定义如下：位 ）基 准 值 （ 与 有 名 值 同 单 ）实 际 有 名 值 （ 任 意 单 位标 么 值 第 4 页 共 43 页比如：电压基准值是 115 千伏，那么，118 千伏的电压用标么值表示就是 1.026，没有单位电网由不同的电压等级构成，进行电力系统计算时，用有名值非常麻烦而用标么值就可以将不同的电压等级视为同一电压等级，给计算带来极大的方便在进行潮流计算时，就是将系统的参数先归算成标么值，然后再进行矩阵运算，得出标么值结果，最后再归算成有名值第三节 基本公式电能损耗 ：有功损耗对时间的积分T3(t)APd10对于电阻 T23(t)0IR一、电力线路功率损耗：， 有效值2P3ItAT2(t)01id35KV 以下 一组：损失电量：T2(t)0AIRd在 T 时间段内， 是随时间变化的，R 也可能变化。

如认为不变 (t)I T2(t)0ARId二、变压器双卷：功率损耗：2B0K()PSeA1)绕组 ∵ ∴BR2K()eBRU210KePUSA2)210eBXS0PjQA第 5 页 共 43 页3）励磁电导 励磁电纳 021TePGU021eTISBU损失电量：固定： 2()0TkteASd负荷()tp* 以 kV、Mva 为单位， 以 kW 为单位eU、 KPA三、关于有效值：在电工学中，电流瞬时值，i= 证明 i 是随时间变化的函数，因此，一个sin()mIwt周期 T 的平均值为零，半个周期的平均为 2而有效值的概念是：在某一时间内交流电在电阻上的热效应与直流电相同，称该电流为交流电的有效值则 I=20Tridt201Tidt则称 I 为交流电有效值，和瞬时值为方均根关系：I= ， U=2mI2mU一般电表测出的电流为有效值第 6 页 共 43 页第二章 电力网线损管理线损率是电力企业的一项综合性技术经济指标，其涉及面广，影响因素十分复杂为了做好线损工作，必须要有相应的管理措施保证其实施不断地加强电网管理，经常性地研究电网、分析电网的特点和存在的问题，及时采取有针对性的措施，从而可收到显著的降损节电效果。

线损管理是一项经常性而且很细致的工作，其重点要抓好用电管理、电能计量管理和指标考核三项工作这些措施只需要很少的投资，有些甚至不需要投资费用，只要改进电网的运行和管理，就可以达到降低管理线损从而降低线损的目的以下我们分两节对用电管理及指标考核做详细介绍第一节 科学线损管理由于电力产品的特殊性，决定了电力网电能损耗管理的综合性，其涉及面广、综合性强、管理难度大，更要求我们在电能损耗的管理过程中运用科学的管理方法关于线损管理体制和职责可参阅《国电公司电力网电能损耗管理规定》及各地电力系统制定的相关规章制度以下重点介绍用电管理及电能计量管理一、用电管理（一）按章管理按章用电、加强用电内部管理是维护供用电秩序，减少管理线损的重要手段各级供电企业必须按照《电力法》 、 《电力供应与使用条例》 、 《供用电监督管理办法》 、 《用电检查管理办法》等法律及规定，依法维护供用电双方的合法权益，减少管理线损，做好用电管理工作这里提出一些措施建议：（１）建立岗位责任制，明确报装、接电、抄表、稽查、收费等岗位职责，防止职责不清，责任不明２）加强业务培训，提高用电管理人员能检查、能发现、能处理违章用电的能力和科学管理的水平。

３）认真开展用电普查和稽查工作４）加强抄、核、收工作，杜绝估抄、漏抄现象，及时分析掌握用户用电变化情况，堵截偷、漏点等损失、防止由于收费困难造成少抄、估抄的电量引起线损率的异常波动二）严格执行抄表制度严格执行抄表制度，就是指供出去的电量按规定时间抄回来抄表正常与否、正确与否都是可能导致线损率忽高忽低的因素为此可进行以下几项工作１）稳定抄表日期因为抄表日期如果提前或推后，会使当月少抄或多抄电量，使线损率增高或降低，故应具体确定抄表日期，不应随意变动２）提高电表实抄率和正确率３）建立专责与审核制度，严格执行用户分析工作，对用电量变化较大的用户，应查明原因三）加强用户无功管理第 7 页 共 43 页加强用户无功电力管理，增加无功补偿容量，提高功率因数以及搞好无功电力分层平衡，不仅对电力网及电力设备的安全运行有重要作用，而且对安全生产，提高产品质量，降低电网损耗等都有直接影响因此，电力部门应加强对用户无功电力的管理，提高补偿效果，帮助督促用户按照有关规定，采用集中与分散补偿相结合的方式，增加无功补偿设备，提高功率因数，使之达到规定的考核标准四）依法打击窃电窃电是盗窃国家财产的违法行为，电力部门发现窃电应该依法严厉处理。

另外，窃电和线损有着直接的关系，线损电量＝供电量－售电量，而窃电就是减少售电量，增加损失电量，因此，线损。
