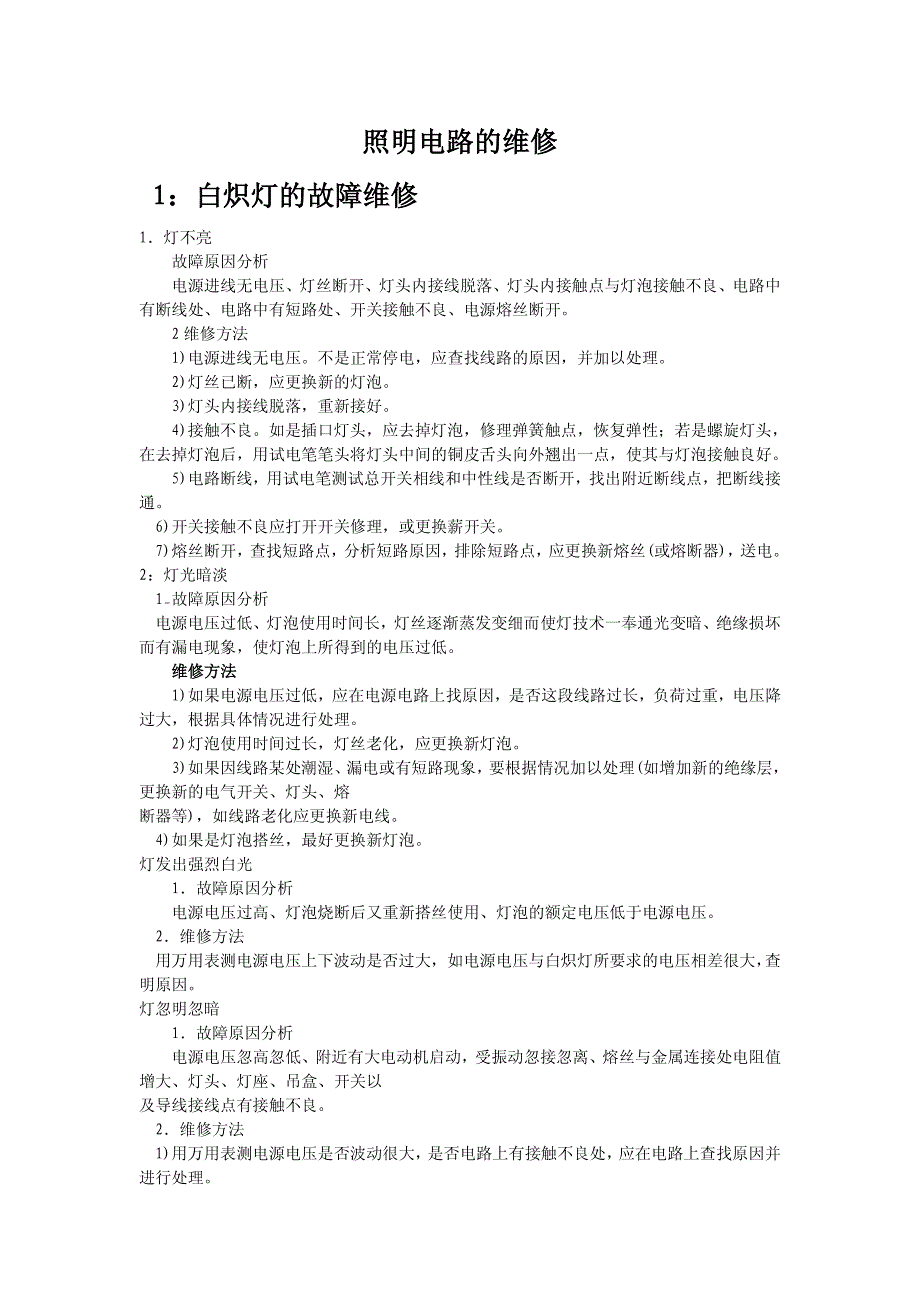

照明电路的维修照明电路的维修1 1:白炽灯的故障维修:白炽灯的故障维修1.灯不亮 故障原因分析 电源进线无电压、灯丝断开、灯头内接线脱落、灯头内接触点与灯泡接触不良、电路中 有断线处、电路中有短路处、开关接触不良、电源熔丝断开 2 维修方法 1)电源进线无电压不是正常停电,应查找线路的原因,并加以处理 2)灯丝已断,应更换新的灯泡 3)灯头内接线脱落,重新接好 4)接触不良如是插口灯头,应去掉灯泡,修理弹簧触点,恢复弹性;若是螺旋灯头, 在去掉灯泡后,用试电笔笔头将灯头中间的铜皮舌头向外翘出一点,使其与灯泡接触良好 5)电路断线,用试电笔测试总开关相线和中性线是否断开,找出附近断线点,把断线接 通 6)开关接触不良应打开开关修理,或更换薪开关 7)熔丝断开,查找短路点,分析短路原因,排除短路点,应更换新熔丝(或熔断器),送电 2:灯光暗淡 1_故障原因分析 电源电压过低、灯泡使用时间长,灯丝逐渐蒸发变细而使灯技术一奉通光变暗、绝缘损坏 而有漏电现象,使灯泡上所得到的电压过低 维修方法维修方法 1)如果电源电压过低,应在电源电路上找原因,是否这段线路过长,负荷过重,电压降 过大,根据具体情况进行处理。
2)灯泡使用时间过长,灯丝老化,应更换新灯泡 3)如果因线路某处潮湿、 漏电或有短路现象, 要根据情况加以处理(如增加新的绝缘层, 更换新的电气开关、灯头、熔 断器等),如线路老化应更换新电线 4)如果是灯泡搭丝,最好更换新灯泡 灯发出强烈白光 1.故障原因分析 电源电压过高、灯泡烧断后又重新搭丝使用、灯泡的额定电压低于电源电压 2.维修方法 用万用表测电源电压上下波动是否过大,如电源电压与白炽灯所要求的电压相差很大, 查 明原因 灯忽明忽暗 1.故障原因分析 电源电压忽高忽低、附近有大电动机启动,受振动忽接忽离、熔丝与金属连接处电阻值 增大、灯头、灯座、吊盒、开关以 及导线接线点有接触不良 2.维修方法 1)用万用表测电源电压是否波动很大, 是否电路上有接触不良处, 应在电路上查找原因并 进行处理2)如果是线路上其他大型负载的影响,待电动机启动后便会好转 3)灯丝快断时,应及时更换灯泡 4)换新熔丝,旋紧加固 5)查出接触不良处,重新接线,加固压紧 荧光灯不亮荧光灯不亮 1.故障原因分析 电源电压过低、电源线路较长造成电压降过大、镇流器内部断路、灯管中的灯丝断开或 灯管潺气、辉光启动器损坏、荧光灯接线错误、灯管与灯座或辉光启动器与辉光启动器座接 触不是、气温太低难以辉光启动。
2.维修方法 1)调整电源电压;线路较长时应加粗导线 2)更换与灯管配套的镇流器 3)用万用表测灯管两头有无断丝,一头断丝或两头断丝应更换新灯管另外,观察荧光 粉有无变色,表面有无开裂,是否 漏气等,若存在类似问题均应更换新荧光灯管 4)用万用表检查辉光启动器里的电容器是否短路,如短路应更换新辉光启动器 5)按照荧光灯线路图检查线路各部位接线是否正确,若接错,应断开电源及时更正 6)一般荧光灯灯座与灯管接触处最容易接触不良,应检查修复另外,重新调整辉光启 动器与辉光启动器座,使之良好配 接最后检查各个接线端子的螺钉是否紧固 7)进行灯管加热、加罩或换用低温灯管 2 荧光灯亮度低 1.故障原因分析 温度太低或冷风直吹灯管、灯管老化陈旧、线路电压太低或压降太大 2.维修方法 1)加防护罩并避免冷风直吹 2)更换新灯管 3)检查线路电压太低的原因,有条件时可调整线路或更换粗截面导线使电压升高 4)断电后清洗灯管并做烘干处理 2 荧光灯灯光抖动及灯管两头发光 1.故障原因分析 荧光灯接线有误、灯座与灯管接触不良、电源电压太低、线路太长;导线太细,导致电 压降加大镇流器与灯管内部接触不良、气温较低,难以辉光启动。
2.维修方法 1)对照线路图检查实际线路,更正错误接线,修理加固灯脚接触点 2)更换辉光启动器,修复辉光启动器座的触片位置或更换辉光启动器座 4)配换镇流器,加固接线 5)换新荧光灯灯管 6)进行灯管加热或加罩处理 夜晚关闭开关后荧光灯有微弱亮光夜晚关闭开关后荧光灯有微弱亮光 1.故障原因分析 线路潮湿、开关有漏电现象、开关错接于零线上 2,维修方法 1)对开关烘干除湿,进行绝缘处理,严重时应更换开关2)将开关接在相线上,即可消除灯管在关闭后有微弱发光的现象 荧光灯管两头发黑荧光灯管两头发黑 1.故障原因分析 电源电压过高、接线不牢,引起长时间的闪烁、灯管内水银 2 维修方法 1)用万用表测量电源电压是否过高,若电压超过 220V,则应调整线路或处理电压升高 的故障 2)换新辉光启动器,检查接线点 3)更换与荧光灯管配套的镇流器 4)启动后灯管内水银凝结会蒸发,也可将灯管旋转 180后再使用 5)更换新的辉光启动器和新的灯管 6)灯管两头发黑严重,且常常自动熄灭又自动辉光启动时,要更换新灯管 灯光闪烁灯光闪烁 1.故障原因分析 荧光灯辉光启动器损坏、镇流器与荧光灯接触不良 2.维修方法 1)换新灯管后常见这种现象, 一般使用一段后即可好转, 有时将灯管两端对调一下即可 正常。
2)换新辉光启动器;检查接线有松动,进行加固处理 噪声太大噪声太大 故障原因分析 镇流器硅钢片松动、电路上的电压过高,使镇流器发出噪声镇流器过载,或内部有短 路处、辉光启动器电容器失效开 路,或电路中某处接触不良 2.维修方法 1)更换新的配套的镇流器,或紧固硅钢片铁心 2)测量电路电压,如电压过高,要找出原因,设法降低线路电压 3)更换新辉光启动器 照明技术一本通 4)检查镇流器过载原因(如是否与灯管配套,电压前段是否过高,气温是否过高,有无短 路现象等),并进行处理若内 部有短路处,则需更换新镇流器 1.故障原因分析 气温太高,灯架内温度过高、电源电压过高、镇流器线圈内部匝间短路或接线不牢、灯管 闪烁时间过长、荧光灯接线有误 2.雄修方法 1)保持通风,改善荧光灯环境温度 2)查找电源电压过高的原因,并加以处理 3)用螺钉旋具旋紧接线端子,必要时更换新镇流器 4)检查闪烁原因,接触不良时要加固处理,辉光启动器质量差时要更换 5)对照荧光灯线路图,查对接线有无错误,有误时要进行改正。
