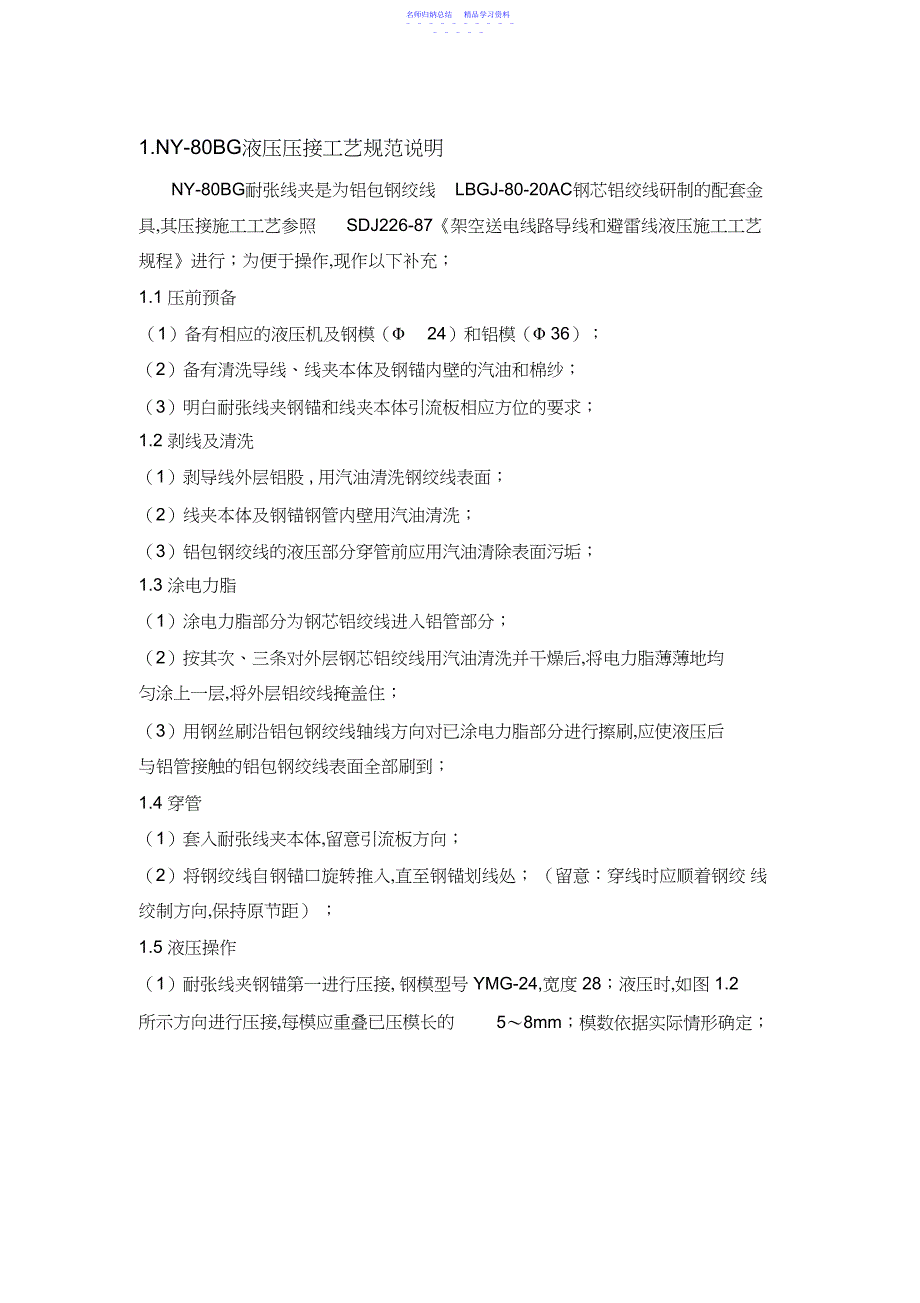

名师归纳总结 精品学习资料 - - - - - - - - - - - - - - -1.NY-80BG液压压接工艺规范说明NY-80BG耐张线夹是为铝包钢绞线LBGJ-80-20AC钢芯铝绞线研制的配套金具,其压接施工工艺参照 SDJ226-87《架空送电线路导线和避雷线液压施工工艺规程》进行；为便于操作,现作以下补充；1.1 压前预备（1）备有相应的液压机及钢模（Φ24）和铝模（Φ 36）；（2）备有清洗导线、线夹本体及钢锚内壁的汽油和棉纱；（3）明白耐张线夹钢锚和线夹本体引流板相应方位的要求；1.2 剥线及清洗（1）剥导线外层铝股 , 用汽油清洗钢绞线表面；（2）线夹本体及钢锚钢管内壁用汽油清洗；（3）铝包钢绞线的液压部分穿管前应用汽油清除表面污垢；1.3 涂电力脂（1）涂电力脂部分为钢芯铝绞线进入铝管部分；（2）按其次、三条对外层钢芯铝绞线用汽油清洗并干燥后,将电力脂薄薄地均 匀涂上一层,将外层铝绞线掩盖住；（3）用钢丝刷沿铝包钢绞线轴线方向对已涂电力脂部分进行擦刷,应使液压后 与铝管接触的铝包钢绞线表面全部刷到；1.4 穿管（1）套入耐张线夹本体,留意引流板方向；（2）将钢绞线自钢锚口旋转推入,直至钢锚划线处； （留意：穿线时应顺着钢绞 线绞制方向,保持原节距） ；1.5 液压操作（1）耐张线夹钢锚第一进行压接, 钢模型号 YMG-24,宽度 28；液压时,如图 1.2所示方向进行压接,每模应重叠已压模长的5～8mm；模数依据实际情形确定；细心整理归纳 精选学习资料 - - - - - - - - - - - - - - - 第 1 页,共 4 页 - - - - - - - - - 名师归纳总结 精品学习资料 - - - - - - - - - - - - - - -图 1.2 钢锚压接示意图（2）压缩耐张线夹本体时,钢锚插入铝管,同时在铝管头部装入铝套管；耐张线夹钢模型号 YML-36,宽度 70；液压时, 除钢锚前端带台阶部分压一模, 其余有钢管部位的铝管不予压接,压缩方向及次序参见图 应重叠已压模长的 5～8mm；1.3 ,自其次模起,每次压缩图 1.3 耐张线夹本体铝管压接示意图1.NYG-240/30 液压压接工艺规范说明NYG-240/30耐张线夹是为 LGJ-240/30 钢芯铝绞线研制的配套金具, 其压接施工工艺参照 SDJ226-87《架空送电线路导线和避雷线液压施工工艺规程》 进行；为便于操作,现作以下补充；1.1 压前预备（1）备有相应的液压机及钢模（Φ16）和铝模（Φ 36）；（2）备有清洗导线、线夹本体及钢锚内壁的汽油和棉纱；细心整理归纳 精选学习资料 - - - - - - - - - - - - - - - 第 2 页,共 4 页 - - - - - - - - - 名师归纳总结 精品学习资料 - - - - - - - - - - - - - - -（3）明白耐张线夹钢锚和线夹本体引流板相应方位的要求；1.2 剥线及清洗图 1.1 剥线示意图（1）剥导线外层铝股,剥线长度 表面；l 约为 100mm,（见图 1.1 ）, 用汽油清洗钢绞线（2）线夹本体及钢锚钢管内壁用汽油清洗；（3）钢芯铝绞线的液压部分穿管前应用汽油清除表面污垢, 清除 AB段长度应为 导线进入铝管部分的 1.5 倍；1.3 涂电力脂（1）涂电力脂部分为钢芯铝绞线进入铝管部分；（2）按其次、三条对外层钢芯铝绞线用汽油清洗并干燥后,将电力脂薄薄地均 匀涂上一层,将外层铝绞线掩盖住；（3）用钢丝刷沿钢芯铝绞线轴线方向对已涂电力脂部分进行擦刷,应使液压后 与铝管接触的钢芯铝绞线表面全部刷到；1.4 穿管（1）套入耐张线夹本体,留意引流板方向；（2）将钢绞线自钢锚口旋转推入,直至钢锚底端； （留意：穿线时应顺着钢绞线绞制方向,保持原节距） ；1.5 液压操作（1）耐张线夹钢锚第一进行压接,液压时,如图（一）所示方向进行压接,每模应重叠已压模长的5～8mm；钢模型号 YMG-16,宽度 40； 第 3 页,共 4 页 细心整理归纳 精选学习资料 - - - - - - - - - - - - - - - - - - - - - - - - 名师归纳总结 精品学习资料 - - - - - - - - - - - - - - -图 1.2 钢锚压接示意图（2）压缩耐张线夹本体时, 钢锚插入铝管 , 液压时,压缩方向及次序参见图 〔 二〕 ,自其次模起,每次压缩应重叠已压模长的5～8mm；钢模型号 YML-36；图 1.3 耐张线夹本体铝管压接示意图细心整理归纳 精选学习资料 - - - - - - - - - - - - - - - 第 4 页,共 4 页 - - - - - - - - - 。
