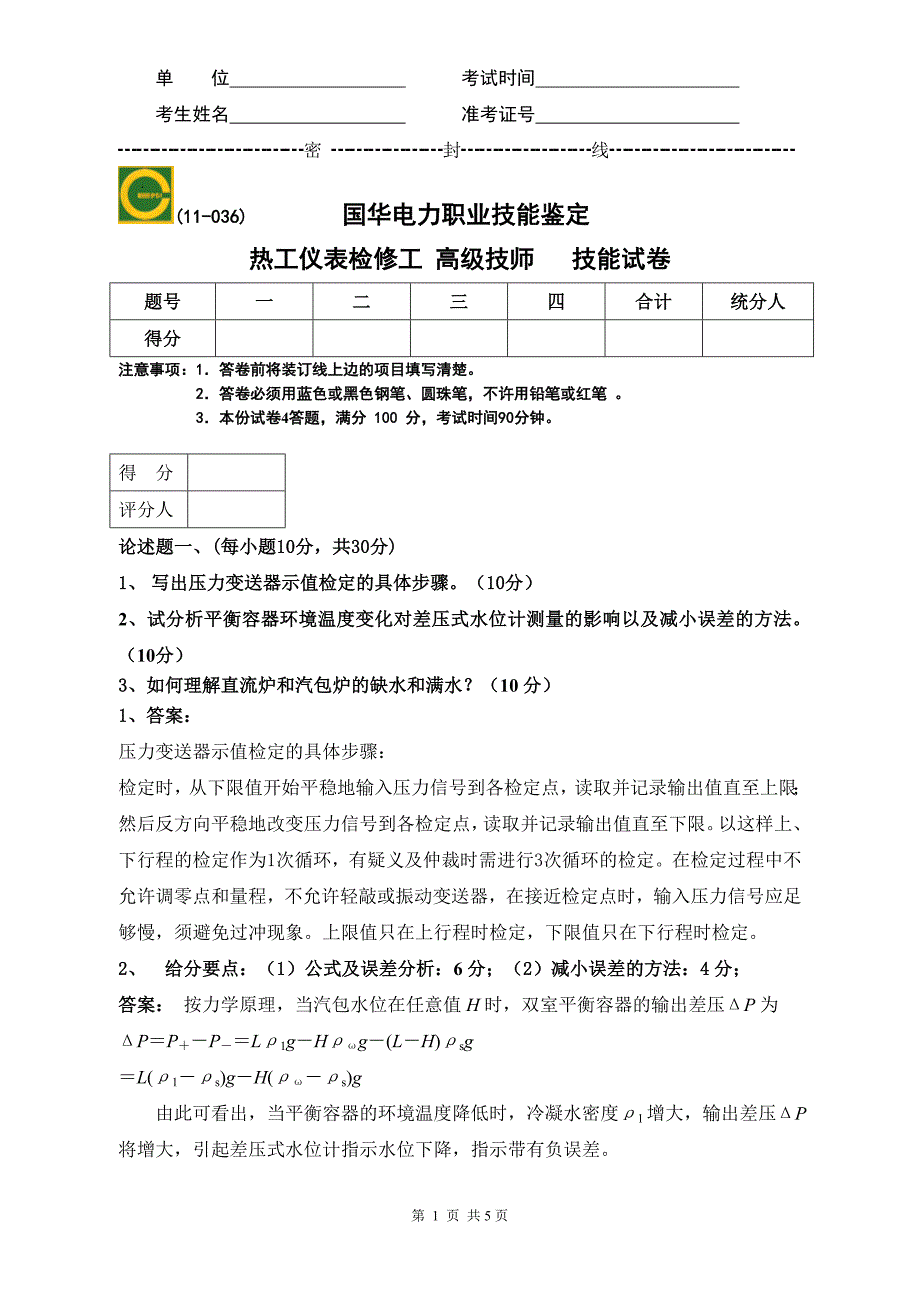

单 位 考试时间 考生姓名 准考证号 ┅┅┅┅┅┅┅┅┅┅密 ┅┅┅┅┅┅封┅┅┅┅┅┅┅线┅┅┅┅┅┅┅┅┅┅第 1 页 共 5 页(11-036) 国华电力职业技能鉴定热工仪表检修工 高级技师 技能试卷题号 一 二 三 四 合计 统分人得分注意事项：1．答卷前将装订线上边的项目填写清楚2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔 3．本份试卷4答题，满分 100 分，考试时间90分钟 得 分评分人论述题一、(每小题10分，共30分)1、写出压力变送器示值检定的具体步骤10分）2、试分析平衡容器环境温度变化对差压式水位计测量的影响以及减小误差的方法10分）3、如何理解直流炉和汽包炉的缺水和满水？（10 分）1、答案：压力变送器示值检定的具体步骤： 检定时，从下限值开始平稳地输入压力信号到各检定点，读取并记录输出值直至上限；然后反方向平稳地改变压力信号到各检定点，读取并记录输出值直至下限。
以这样上、下行程的检定作为1次循环，有疑义及仲裁时需进行3次循环的检定在检定过程中不允许调零点和量程，不允许轻敲或振动变送器，在接近检定点时，输入压力信号应足够慢，须避免过冲现象上限值只在上行程时检定，下限值只在下行程时检定2、 给分要点：（1）公式及误差分析：6 分；（2）减小误差的方法：4 分；答案： 按力学原理，当汽包水位在任意值 H 时，双室平衡容器的输出差压 ΔP 为ΔP＝P ＋ －P － ＝L ρ 1g－H ρ ω g－(L－H) ρ sg＝L( ρ 1－ ρ s)g－H( ρ ω － ρ s)g由此可看出，当平衡容器的环境温度降低时，冷凝水密度 ρ 1增大，输出差压单 位 考试时间 考生姓名 准考证号 ┅┅┅┅┅┅┅┅┅┅密 ┅┅┅┅┅┅封┅┅┅┅┅┅┅线┅┅┅┅┅┅┅┅┅┅第 2 页 共 5 页ΔP 将增大，引起差压式水位计指示水位下降，指示带有负误差为减小平衡容器环境温度对水位指示的影响，应该对图中的平衡容器及汽水连通管加保温(注意容器顶面不应保温，以产生足够冷凝水量)。
理想方法是装蒸汽加热罩如何理解直流炉和汽包炉的缺水和满水？3、答案：1) 对于超临界锅炉同样存在锅炉满水和缺水事故，由于超临界锅炉必须采用直流锅炉，尤其是在锅炉启动过程中的湿态运行方式时，直流炉的启动分离器就相当于汽包2) 启动分离器水位高保护相当于汽包水位高保护，两者作用一致，目的是防止发生过热器进水事故；3) 直流炉给水流量低保护相当于汽包水位低保护，两者作用基本一致，但直流炉给水流量低保护比汽包水位低保护要求更加严格制造厂在进行锅炉水动力计算后确定了能够保证锅炉水冷壁安全的最低流量，是保证水冷壁安全的前提条件得 分评分人论述题二、(30分)1、试叙述热电偶的结构及测温原理10分) 答案： 热电偶是有两种不同的导体（或半导体）A电极和B电极构成的 将A、B电极的一端焊接在一起，称为测量端（或工作端），另一端称为参考端（或自由端）使用时，将热电偶A、B两电极套上既绝缘又耐热的套管，将测量端置于被测介质中，参考端接至电测仪器上 热电偶的测温原理是基于物质的热电效应，若两种不同的导体组成闭合回路，由于两种导体内的电子密度不同，热电偶两端温度不同，在回路中产生电动势，形成热电流接在回路中的电测仪器就会显示出被测热电偶的热电势值E AB （t，t 0 ）。
若热电偶的参考端温度t 0 恒定或等于0℃，则热电偶的热电势E AB （t,t 0 ）仅是测量端温度t的函数即E AB （t，t 0 ）＝e AB ＋常数＝f（t）由此说明，当热电偶参考端温度t 0 恒定时，热电偶所产生的热电势仅随测量端温度t的变化而变化一定的热电势对应着相应的温度值，通过测量热电单 位 考试时间 考生姓名 准考证号 ┅┅┅┅┅┅┅┅┅┅密 ┅┅┅┅┅┅封┅┅┅┅┅┅┅线┅┅┅┅┅┅┅┅┅┅第 3 页 共 5 页势即能达到测量温度的目的2 如果补偿导线选错或极性接反，对测量结果会带来什么影响? (10分)答案： 因为各种型号的补偿导线，其热电特性不一样，在同一温度下，补偿电动势的大小也不一样，如果补偿导线选错或极性接反，不仅不能起到补偿作用，反而会抵消部分热电势例如，使用铂铑10—铂热电偶时，错用了镍铬—镍硅热电偶的补偿导线，若极性接正确，将造成过补偿，使仪表指示偏高，若极性接反，则造成欠补偿，使仪表指示偏低。
同样若补偿导线选对了，但极性接反了，同样会造成欠补偿，使仪表指示偏低所以补偿导线选错或接反，会造成错误的测量结果，给生产带来损失 3 热电偶在检定前为什么要清洗和退火?清洗和退火的方法和作用是什么? (10分)答案：热电偶检定之前进行清洗是为了消除热电偶表面的污染，改善热电性能和延长使用寿命退火是为了消除热电极内应力，改善金相组织和提高热电偶的稳定性清洗分为酸洗和硼砂洗酸洗可消除热电极表面的有机物和一般金属杂质及氧化物硼砂清洗是利用硼砂的还原性，消除电极表面难溶于酸的金属杂质及氧化物退火分为空气退火和炉内退火，空气退火是为了热电偶纵向受热均匀，电极表面上附着的低熔点金属和杂质得到了挥发空气退火的缺点就是热电极径向受热温度不均匀，降温时冷却速度太快，不易获得均匀组织，结果产生内应力；炉内退火可弥补热电极径向受热不均匀，能消除内应力，提高热电性能的稳定性得 分评分人论述题三、(30分)1、设计标准节流装置应具备哪些已知条件? (10分) 2、试说明氧化锆氧量计的使用要求及条件10分)3、 对气动仪表的气源有哪些要求？(10分)1、答案： 须已知的条件有：（1）被测流体名称：（2）被测流体的最大流量、常用流量、最小流量；（3）工作压力（表压）；（4）工作温度；（5）允许压力损失；（6）单 位 考试时间 考生姓名 准考证号 ┅┅┅┅┅┅┅┅┅┅密 ┅┅┅┅┅┅封┅┅┅┅┅┅┅线┅┅┅┅┅┅┅┅┅┅第 4 页 共 5 页管道内径；（7）节流件形式及取压方式；（8）管道材料；（9）节流件材料；（10）要求采用的差压计或差压变送器型号及其差压上限。
2、答案：（1）取样点及取样装置选择测氧的取样点必须是高温烟气，而且要确保烟样被抽到氧化锆探头处保持至少600℃，而且希望达到设计工作温度如果采用定温电炉的氧化锆探头，可适用于低温烟道处测氧取样点的烟气含氧量必须有变化，不应取自死区烟道的烟样取样装置应保证烟样的流速至少在10～15m/s取样装置应便于烟流量和空气流量的调节和监视2）与氧化锆传感器联用的显示仪应进行使用前标度误差的校验，确保其准确可靠3）氧化锆传感器应在热态条件下检查氧化锆管于氧化铝管接头处的严密性此处的粘结缝如果有泄漏，则会造成指示偏低4）用于锅炉风量控制系统中被调量的氧量传感器，其测量电路应进行非线性校正和烟温自动补偿5）氧化锆传感器在安装前应先进行实氧校验，确保其精度、可靠6）引起氧化锆测量的各项误差因素尚须在使用中检查、校正3、答案：对气动仪表气源的要求有以下几点：1）气源应能满足气动仪表及执行机构要求的压力一般气动仪表为0.14Mpa, 气动活塞式执行机构为0.4～0.5Mpa；2）由于气动仪表比较精密，其中喷嘴和节流孔较多，且它们的通径又较小，所以对气源的纯度要求较高，这主要应注意以下几个方面：①固态杂质大气中灰尘或管道中的锈垢，其颗粒直径一般不得大于20µm；对于射流元件，该直径一般不得大于5µm。
②油油来自空气压缩机气缸的润滑油，所以应该用无油空气压缩机若使用有油的空气压缩机，其空气中的含油量不得大于15mg/m³③腐蚀性气体空气压缩机吸入的空气中不得含有SO 2、H 2S、HCL、NH 4、CL 2等腐蚀性气体，如不能避开，应先经洗气预处理装置将吸入空气进行预处理；④水分必须严格限制气源湿度，以防在供气管道及仪表气路内结露或结冰一般可将气源的压力露点控制在比环境最低温度还低5～10摄氏度的范围内；3）发电厂生产是连续的，所以气源也不能中断在空气压缩机突然停运后，必须依靠储气罐提供气源将设备投资、安装场地以及空气压缩机重新启动的时间等因素综合考虑，一般储气罐可按供气来设计单 位 考试时间 考生姓名 准考证号 ┅┅┅┅┅┅┅┅┅┅密 ┅┅┅┅┅┅封┅┅┅┅┅┅┅线┅┅┅┅┅┅┅┅┅┅第 5 页 共 5 页得 分评分人论述题四 、（10分）1、发生危害的影响因素有哪几类？（2 分）2、事故发生三个阶段的风险控制内容是什么？（3 分）3、风险控制有哪几种方法？（5 分）1、答：1、 物理因素设备设施缺陷、防护缺陷、电危害、噪声、振动、电磁辐射、运动物、明火、高低温物质、粉尘气溶胶、作业环境不良、信号缺陷、标志缺陷等2、 化学因素易燃易爆、自燃、有毒、腐蚀性物质等3、 生物因素有害的动植物、致病微生物、传染病媒介物等4、 生理、心理因素负荷超限、健康状况异常、从事禁忌作业、心理异常、辨识功能缺陷5、 行为因素指挥错误、操作错误、监护错误等2、答： （1）事故之前：采取措施控制预防事故发生。
2）事故发生当中：采取措施在于降低事故的严重性3）事故发生后：采取措施在于降低事故的严重后果3、答：不同的管理层次提供各种可供选择的方法以降低风险，从而使风险达到可接受的水平方法：1、排除——设计出新的程序或设备排除危险成分，避免接触危险2、代替——用其它物质代替，用低危险来替代高危险；3、隔绝——减少与危险物质接触程度4、工程——通过改进设备或其它措施，控制与风险接触程度；5、管理——主要是人为因素，通过培训、说明书、MSDS 等来明确；6、个人防护用品——最后的方法、最不可靠的措施。
