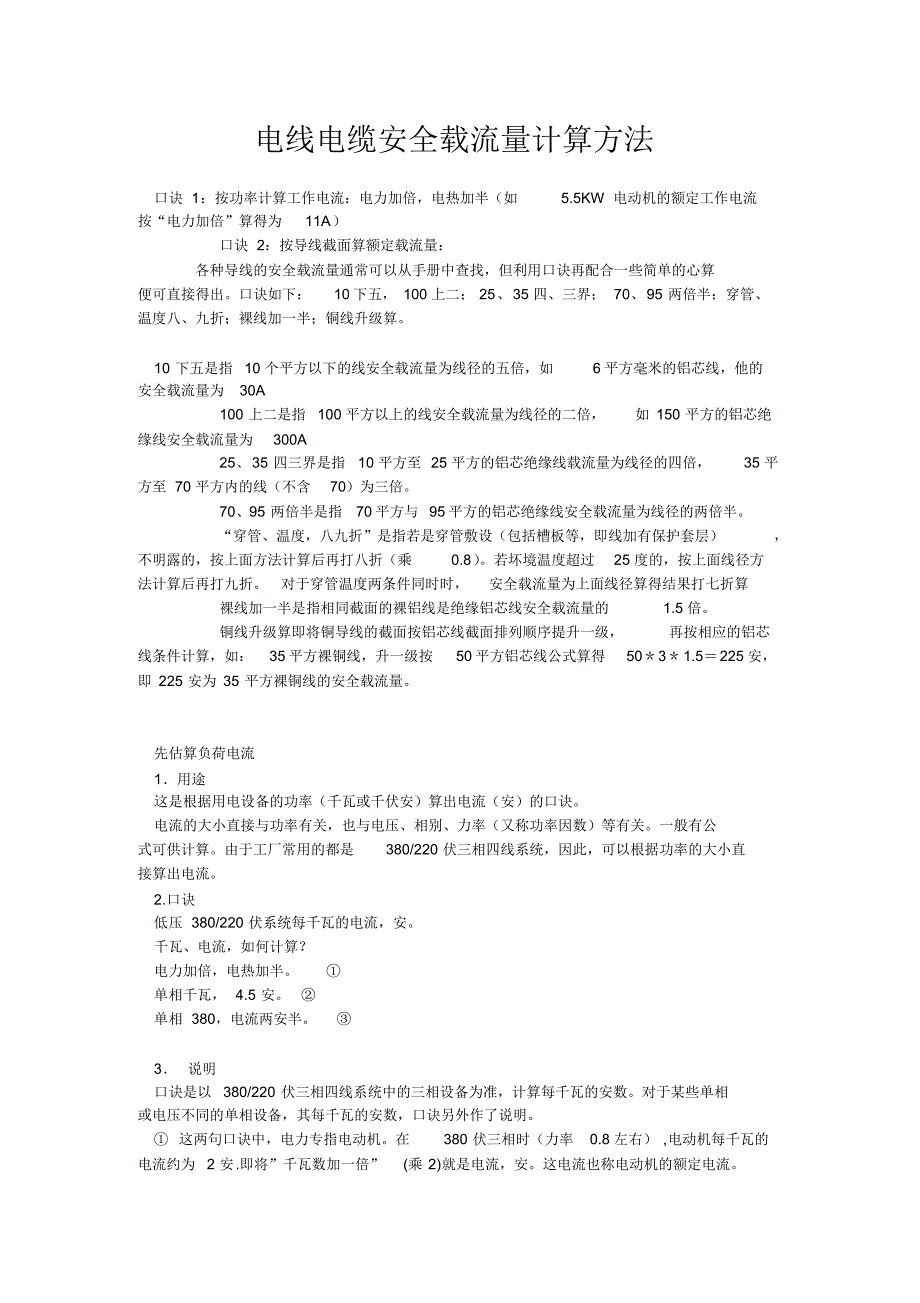

电线电缆安全载流量计算方法口诀 1：按功率计算工作电流：电力加倍，电热加半（如5.5KW 电动机的额定工作电流按“电力加倍”算得为11A）口诀 2：按导线截面算额定载流量：各种导线的安全载流量通常可以从手册中查找，但利用口诀再配合一些简单的心算便可直接得出口诀如下：10 下五， 100 上二； 25、35 四、三界； 70、95 两倍半；穿管、温度八、九折；裸线加一半；铜线升级算10 下五是指10 个平方以下的线安全载流量为线径的五倍，如6 平方毫米的铝芯线，他的安全载流量为30A 100 上二是指100 平方以上的线安全载流量为线径的二倍，如 150 平方的铝芯绝缘线安全载流量为300A 25、35 四三界是指10 平方至 25 平方的铝芯绝缘线载流量为线径的四倍，35 平方至 70 平方内的线（不含70）为三倍70、95 两倍半是指70 平方与 95 平方的铝芯绝缘线安全载流量为线径的两倍半穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8） 若坏境温度超过25 度的，按上面线径方法计算后再打九折对于穿管温度两条件同时时，安全载流量为上面线径算得结果打七折算裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5 倍。
铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35 平方裸铜线，升一级按50 平方铝芯线公式算得50＊3＊1.5＝225 安，即 225 安为 35 平方裸铜线的安全载流量先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关一般有公式可供计算由于工厂常用的都是380/220 伏三相四线系统，因此，可以根据功率的大小直接算出电流2.口诀低压 380/220 伏系统每千瓦的电流，安千瓦、电流，如何计算？电力加倍，电热加半①单相千瓦， 4.5 安②单相 380，电流两安半③3． 说明口诀是以380/220 伏三相四线系统中的三相设备为准，计算每千瓦的安数对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明① 这两句口诀中，电力专指电动机在380 伏三相时（力率0.8 左右） ,电动机每千瓦的电流约为2 安.即将”千瓦数加一倍”(乘 2)就是电流，安这电流也称电动机的额定电流例 1】 5.5 千瓦电动机按“电力加倍”算得电流为11 安例 2】 40 千瓦水泵电动机按“电力加倍”算得电流为80 安。
电热是指用电阻加热的电阻炉等三相380 伏的电热设备，每千瓦的电流为1.5 安即将“千瓦数加一半” （乘 1.5）就是电流，安例 1】 3 千瓦电加热器按“电热加半”算得电流为4.5 安例 2】 15 千瓦电阻炉按“电热加半”算得电流为23 安这句口诀不专指电热，对于照明也适用虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相只要三相大体平衡也可这样计算此外， 以千伏安为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备例 1】 12 千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18 安例 2】 30 千伏安的整流器按“电热加半”算得电流为45 安（指 380 伏三相交流侧） 例 3】 320 千伏安的配电变压器按“电热加半”算得电流为480 安（指 380/220 伏低压侧） 例 4】 100 千乏的移相电容器（380 伏三相）按“电热加半”算得电流为150 安②在 380/220 伏三相四线系统中，单相设备的两条线，一条接相线而另一条接零线的（如照明设备）为单相220 伏用电设备。
这种设备的力率大多为1，因此，口诀便直接说明“单相（每）千瓦4.5 安” 计算时，只要“将千瓦数乘4.5”就是电流，安同上面一样， 它适用于所有以千伏安为单位的单相220 伏用电设备， 以及以千瓦为单位的电热及照明设备，而且也适用于220 伏的直流例 1】 500 伏安（ 0.5 千伏安）的行灯变压器（220 伏电源侧）按“单相千瓦、4.5 安”算得电流为2.3 安例 2】 1000 瓦投光灯按“单相千瓦、4.5 安”算得电流为4.5 安对于电压更低的单相，口诀中没有提到可以取220 伏为标准，看电压降低多少，电流就反过来增大多少比如36 伏电压，以220 伏为标准来说，它降低到1/6，电流就应增大到6倍，即每千瓦的电流为6*4.5=27 安比如36 伏、 60 瓦的行灯每只电流为0.06*27=1.6 安，5 只便共有8 安③在 380/220 伏三相四线系统中，单相设备的两条线都是接到相线上的，习惯上称为单相380 伏用电设备（实际是接在两相上）这种设备当以千瓦为单位时，力率大多为1，口诀也直接说明：“单相 380，电流两安半”它也包括以千伏安为单位的380 伏单相设备 计算时，只要“将千瓦或千伏安数乘2.5”就是电流，安。
例 1】 32 千瓦钼丝电阻炉接单相380 伏，按“电流两安半”算得电流为80 安例 2】 2 千伏安的行灯变压器，初级接单相380 伏，按“电流两安半”算得电流为5安例 3】 21 千伏安的交流电焊变压器，初级接单相380 伏，按“电流两安半”算得电流为 53 安估算出负荷的电流后在根据电流选出相应导线的截面,选导线截面时有几个方面要考虑到一是导线的机械强度二是导线的电流密度(安全截流量 ),三是允许电压降电压降的估算１．用途根据线路上的负荷矩，估算供电线路上的电压损失，检查线路的供电质量２．口诀提出一个估算电压损失的基准数据，通过一些简单的计算，可估出供电线路上的电压损失压损根据“千瓦．米” ， 2.5 铝线 20—1截面增大荷矩大，电压降低平方低①三相四线6 倍计，铜线乘上1.7 ②感抗负荷压损高，10 下截面影响小，若以力率0.8 计， 10 上增加 0.2 至 1 ③３．说明电压损失计算与较多的因素有关,计算较复杂估算时，线路已经根据负荷情况选定了导线及截面，即有关条件已基本具备电压损失是按 “对额定电压损失百分之几”来衡量的 口诀主要列出估算电压损失的最基本的数据，多少“负荷矩”电压损失将为1%。
当负荷矩较大时，电压损失也就相应增大因些，首先应算出这线路的负荷矩所谓负荷矩就是负荷（千瓦）乘上线路长度（线路长度是指导线敷设长度“米”，即导线走过的路径，不论线路的导线根数 ，单位就是“千瓦．米”对于放射式线路，负荷矩的计算很简单如下图1，负荷矩便是20*30=600 千瓦．米但如图2 的树干式线路，便麻烦些对于其中5 千瓦设备安装位置的负荷矩应这样算：从线路供电点开始， 根据线路分支的情况把它分成三段路的每一段，三个负荷（10、 8、5 千瓦）都通过，因此负荷矩为：第一段： 10* （10+8+5） =230 千瓦．米第二段： 5*（8+5）=65 千瓦．米第三段： 10*5=50 千瓦．米至 5 千瓦设备处的总负荷矩为：230+65+50=345 千瓦．米下面对口诀进行说明：①首先说明计算电压损失的最基本的根据是负荷矩：千瓦．米接着提出一个基准数据：2 .5 平方毫米的铝线，单相220 伏，负荷为电阻性（力率为1） ，每 20“千瓦．米”负荷 矩电压损失为1%这就是口诀中的“2 .5 铝线 20—1” 在电压损失1%的基准下，截面大的，负荷矩也可大些，按正比关系变化比如10 平方毫米的铝线，截面为2 .5 平方毫米的4 倍，则 20*4=80 千瓦．米，即这种导线负荷矩为80千瓦．米，电压损失才1%。
其余截面照些类推当电压不是220 伏而是其它数值时，例如36 伏，则先找出36 伏相当于220 伏的 1/6此时，这种线路电压损失为1%的负荷矩不是20 千瓦．米，而应按1/6 的平方即1/36 来降低，这就是 20*（ 1/36）=0 .55 千瓦．米即是说， 36 伏时， 每 0 .55 千瓦． 米（即每 550 瓦．米） ，电压损失降低1%电压降低平方低”不单适用于额定电压更低的情况，也可适用于额定电压更高的情况这时却要按平方升高了例如单相380 伏，由于电压380 伏为 220 伏的 1 .7 倍，因此电压损失 1%的负荷矩应为20*1 .7 的平方 =58 千瓦．米从以上可以看出：口诀“截面增大荷矩大，电压降低平方低”都是对照基准数据“2 .5铝线 20—1”而言的例 1】 一条 220 伏照明支路，用2 .5 平方毫米铝线，负荷矩为76 千瓦．米由于76是 20 的 3 .8 倍（ 76/20=3 .8） ，因此电压损失为3 .8%例 2】 一条 4 平方毫米铝线敷设的40 米长的线路， 供给 220 伏 1 千瓦的单相电炉2 只，估算电压损失是：先算负荷矩2*40=80 千瓦．米。
再算4 平方毫米铝线电压损失1%的负荷矩，根据“截面增大负荷矩大”的原则，4 和 2 .5 比较，截面增大为1 .6 倍（ 4/2 .5=1 .6） ，因此负荷矩增为20*1 .6=32 千瓦．米（这是电压损失1%的数据）最后计算80/32=2 .5，即这条线路电压损失为 2 .5%②当线路不是单相而是三相四线时，（这三相四线一般要求三相负荷是较平衡的它的电压是和单相相对应的如果单相为220 伏，对应的三相便是380 伏，即 380/220 伏 ）同样是 2 .5平方毫米的铝线， 电压损失 1%的负荷矩是①中基准数据的6倍， 即 20*6=120 千瓦．米至于截面或电压变化，这负荷矩的数值，也要相应变化当导线不是铝线而是铜线时，则应将铝线的负荷矩数据乘上1 .7，如“ 2 .5 铝线 20—1”改为同截面的铜线时，负荷矩则改为20*1 .7=34 千瓦．米，电压损失才1%例 3】 前面举例的照明支路，若是铜线，则76/34=2 .2，即电压损失为2 .2%对电炉供电的那条线路，若是铜线，则80/（32*1 .7 ）=1 .5，电压损失为1 .5%例 4】 一条 50 平方毫米铝线敷设的380 伏三相线路，长30 米，供给一台60 千瓦的三相电炉。
电压损失估算是：先算负荷矩：60*30=1800 千瓦．米再算 50 平方毫米铝线在380 伏三相的情况下电压损失1%的负荷矩：根据“截面增大荷矩大”，由于 50 是 2 .5 的 20 倍，因此应乘 20，再根据 “三相四线6 倍计”，又要乘 6，因此，负荷矩增大为20*20*6=2400 千瓦．米最后 1800/2400=0 .75，即电压损失为0 .75%③以上都是针对电阻性负荷而言对于感抗性负荷（如电动机），计算方法比上面的更复杂但口诀首先指出：同样的负荷矩——千瓦．米，感抗性负荷电压损失比电阻性的要高一些它与截面大小及导线敷设之间的距离有关对于 10 平方毫米及以下的导线则影响较小，可以不增高对于截面10 平方毫米以上的线路可以这样估算：先按①或②算出电压损失，再“增加 0 .2至 1” ，这是指增加0 .2 至 1 倍，即再乘 1 .2 至 2这可根据截面大小来定，截面大的乘大些例如 70 平方毫米的可乘1 .6，150 平方毫米可乘2以上是指线路架空或支架明敷的情况对于电缆或穿管线路，由于线路距离很小面影响不大，可仍按①、②的规定估算，不必增大或仅对大截面的导线略为增大（在0 .2 以内） 。
例 5】 图 1 中若 20 千瓦是 380 伏三相电动机，线路为3*16 铝线支架明敷，则电压损失估算为：已知负荷矩为600 千瓦．米计算截面16 平方毫米铝线380 伏三相时，电压损失1%的负荷矩：由于16 是 2 .5 的 6 .4倍，三相。
