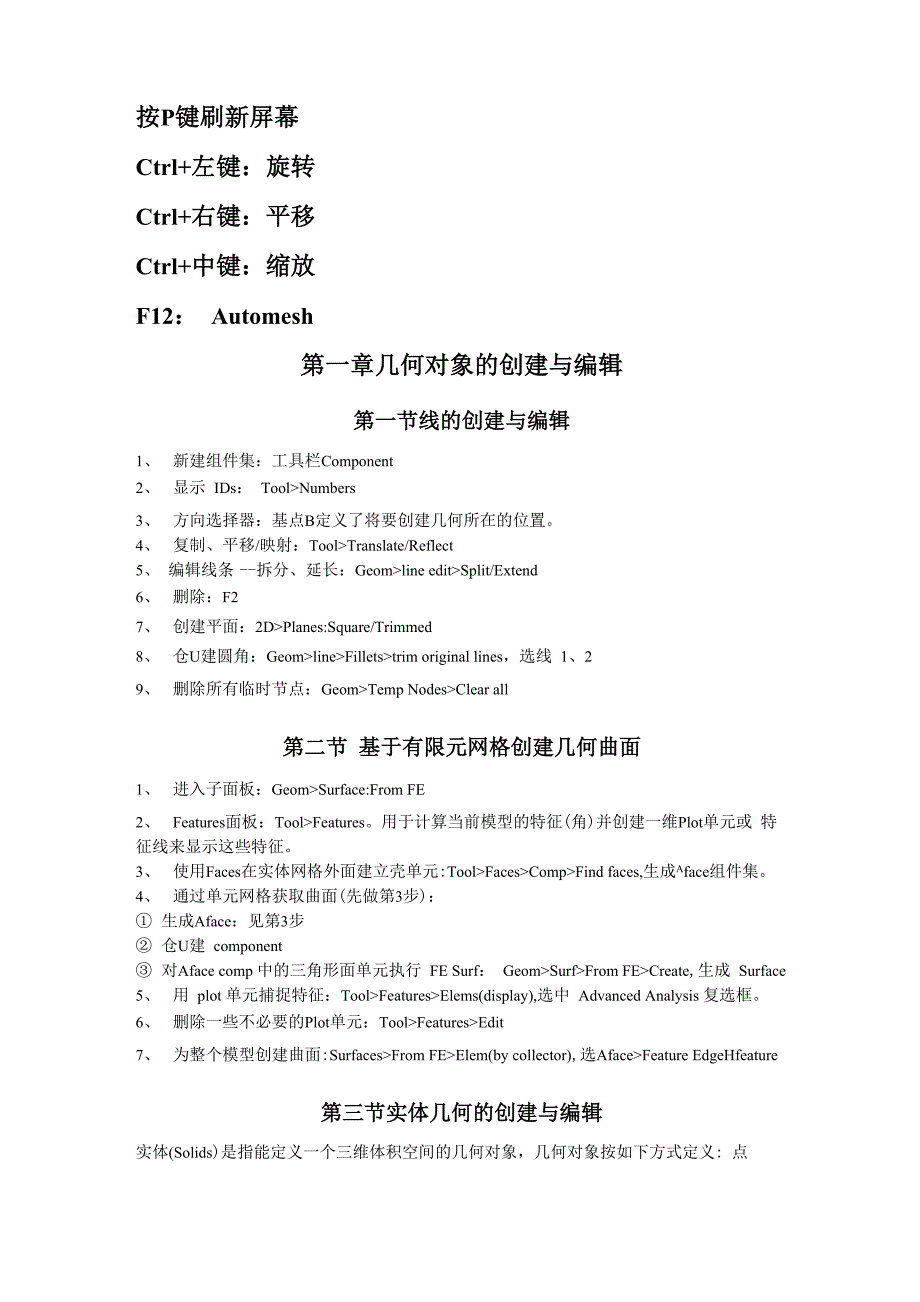

按P键刷新屏幕Ctrl+左键：旋转Ctrl+右键：平移Ctrl+中键：缩放F12： Automesh第一章几何对象的创建与编辑第一节线的创建与编辑1、 新建组件集：工具栏Component2、 显示 IDs： Tool>Numbers3、 方向选择器：基点B定义了将要创建几何所在的位置4、 复制、平移/映射：Tool>Translate/Reflect5、 编辑线条 拆分、延长：Geom>line edit>Split/Extend6、 删除：F27、 创建平面：2D>Planes:Square/Trimmed8、 仓U建圆角：Geom>line>Fillets>trim original lines，选线 1、29、 删除所有临时节点：Geom>Temp Nodes>Clear all第二节 基于有限元网格创建几何曲面1、 进入子面板：Geom>Surface:From FE2、 Features面板：Tool>Features用于计算当前模型的特征(角)并创建一维Plot单元或 特征线来显示这些特征3、 使用Faces在实体网格外面建立壳单元:Tool>Faces>Comp>Find faces,生成Aface组件集。
4、 通过单元网格获取曲面(先做第3步)：① 生成Aface：见第3步② 仓U建 component③ 对Aface comp 中的三角形面单元执行 FE Surf： Geom>Surf>From FE>Create,生成 Surface5、 用 plot 单元捕捉特征：Tool>Features>Elems(display),选中 Advanced Analysis 复选框6、 删除一些不必要的Plot单元：Tool>Features>Edit7、 为整个模型创建曲面:Surfaces>From FE>Elem(by collector),选Aface>Feature EdgeHfeature第三节实体几何的创建与编辑实体(Solids)是指能定义一个三维体积空间的几何对象，几何对象按如下方式定义: 点 point： 0 维；线line： 一维，可以是三维空间曲线；曲面surface： 二维，有面积；实体solid:三维，有体积1、 创建和编辑实体的工具：(1) Solids 面板：Geom>Solids>Create(2) Primitives面板：Geom>Primitives,包含款苏创建相关基本曲面的工具，如圆柱面等。
3) Surfaces 面板：Geom>Surfaces(4) Solid Edit面板：Geom>Solid edit，编辑修剪，如修剪、拆分、合并等布尔运算2、 通过在实体内部创建曲面拆分实体：Geom>Surfaces创建曲面，Geom>Solid Edit编辑3、 压缩零件上无关边：Geom>Edge Edit>(un)Suppress>line第二章 网格划分与网格质量检查第一节弦差控制网格划分弦差控制：网格划分的一种算法，允许自动改变曲面边缘的节点密度Hypermesh自动 网格划分中的弦差控制，包括边弦差(Edge Deviation)、曲面弦差(Surface Deviation)0 一、弦差控制工具(位于2D>Automesh面板中)Edge Deviation通常在有曲率的边界上有效，系统自动选择最佳单元尺寸该方法划分 的网格单元尺寸是变化的(曲率大的地方单元较密)，而Size and Bias利用给定的均匀尺寸 划分网格Edge Deviation弦差控制的几个参数：1) Min/Max Elem Size:单元尺寸参数优先于其他弦差参数；2) Max Deviation:用于控制单元边与曲面边的最大距离；3) Max Angle:用来定义两个相邻单元之间允许的最大角度；4) Mesh Type用于定义创建单元的类型，如Quad、Tria、Mixed等。
1、 使用单元尺寸Size and Bias创建网格：2D>Automesh>Size and Bias， Interactive—Automatic2、 使用弦差控制划分网格：2D>Automesh>Edge Deviation，使用最大单元尺寸参数，在较平滑和曲率小的表面边缘 创建较大、数目较少的单元3、 更新单元以修改单元类型：2D>elem types>elems>update4、 单元材料坐标方向赋值：(1) 赋值：2D>Compsites>material orientation>elem> Material orientation method>assign(2) 查看结果：card editor>elem>edit，查看结果 MCID5、 查看厚度方向：2D>Compsites>ply directions...Card editor第二节 利用质量指标QI创建高质量网格QI (质量指标)：根据用户的经验给出单元质量的检查指标，可更有效第划分出高质量 单元，可在Automesh、Smooth、QualityIndex面板中找到QI优化功能一、QI 网格创建工具(用到 Automesh、Smooth、QualityIndex 面板)1、2D>Automesh>QI Optimized 网格划分模式(1) User Criteria:为QI值的设置选择并使用一个标准文件。
2) Smooth Across Common Edges当用算法光顺网格时，决定在面边缘上是否能脱离边3) Feature Angle:两相邻单元的法向角等于或大于指定值时，单元共享的节点不能移动4) Break Connectivity:允许在不影响周围网格的条件下进行网格划分2、 2D>Smooth>QI Optimized 部分控制项（1） Target QI：光顺操作后期望达到的网格质量，只尝试（不保证）达到该目标2） Time Limit:对大模型，可确保光顺运行时间不超过指定时间3） Recursive Opt Procedure:通过多条途径生成更高质量网格，将花费更多时间4） Single Opt Step:对大模型建议使用3、 2D>QualityIndex二、优化二维网格1、 QualityIndex面板允许用户单独选择节点或单元，通过改变节点或单元的形状来优化周围 单元的质量，其步骤为：1） 2D>QualityIndex进入面板，记录面板右侧Comp. Q.I.=的当前值，以便比较2） 使用 Node Optimize 功能2、 用QI优化光顺度1） Shift+F12 或 2D>Smooth>QI Optimized 进入面板2） 设置，Smooth第三节批处理网格划分批处理网格划分（Batch Mesher）是一种能够对给定的CAD文件执行几何清理和自动 划分网格（批处理模式下）的工具。
批处理划分网格所需的输入文件：1） 几何数据文件，Hypermesh能读取的任何CAD文件2） 参数文件：含所有单元的平均尺寸与类型（四边形或三角形）、几何清理的各选项3） 准则文件：所有单元质量目标，如雅可比、翘曲度，可从QI面板直接导出一、批处理网格划分工具（1） 打开 Batch Mesher1） 开始〉应用程序〉Altair 9.0>Batche Mesher2） Input Model Directory指定输入文件目录3） Output Directory指定输出文件目录4） 单击右侧边上的Select Files，Type of Geom、File Filter过滤选择合适类型，多选Ctrl（2） （可选）为批处理网格定义一个配置1） 点击Configurations标签页，上方2） 点击Add Entry，右侧3） Mesh Type输入网格类型名4） 在 Criteria File 和 Parameter File，单击 Find Criteria Param File 按钮，右侧，选择（3） 批处理划分网格1） 在BatchMesher的Run Setup标签页，针对各模型，点击Mesh Type选择网格类型2） 点击Pre-Geom Load、Pre-Mesh或Post-Mesh下拉菜单，选择运行必需的tcl文件3） 单击Submit，自动转到Run Status标签页，运行状态从woring>Pending>DoneWorking状态时，选择零件同时选择Details，模型在批处理网格划分过程中各步骤的详 细状态、摘要即显示出来，如失败的单元和质量指标等；Done状态时，点击Load Mesh，批处理的网格装载到Hypermesh中，可进行审查； 所有部件都划分完毕后，可选择Run Details获得所有运行状态。
4） 编辑准则和参数文件Configurations>Mesh Type>Edit File 弹出窗口，1） Criteria标签页用来对所有单元质量要求进行控制，如雅可比2） Parameter标签页用来控制模型参数，如孔、圆角、凸缘的识别第四节针对流体CFD仿真的四面体网格划分CFD mesh面板允许从所选的边界域/单元中自动生成带有边界层类型的网格单元（五面 体和六面体），用四面体单元来填充剩余核心区域的体积3D>TetraMesh （四面体网格）CFD四面体网格划分：（1）生成体网格（边界和核心网格）1）下拉菜单 Preferences>User Profiles>Hypermesh>CFD第五节穿透检查User Profiles求解器的选择根据模型所属的类型，如Ls-Dyna模型就选Ls-DynaPenetration面板：可以检查模型的完整性，显示问题区域，更重要的是修整问题区域， 可以对单元、Component和组这三种对象类型进行检查，其中特有的组检查可以用于接触问 题定义中，如 Abaqus/Ls-DynaTool>Penetration穿透：壳单元材料厚度的重叠（隔空重叠）；相交：单元互相穿过（有接触，有交集）。
一、 模型检査遵循的原则1） 检查可在二维和三维单元同时进行，也可单独进行2） Include Self Interference:检查组件因弯曲导致的自身穿透（很少发生，检查代价大）3） Ignore Penetrations：提供给一些特殊的求解器，这些求解器初始化时不允许零穿透, 默认 Component Thickness04） Specify Thickness：对所有组件指定全局厚度5） Multiply Thickness：添加多个厚度6） 穿透调整一般是自动的，相交调整一般是手动的二、 穿透检查1） Tool>Penetration2） 选择对象 Comps、Elems、Group3） Check4） 利用相交检查模式选项，查看相交结果（云图和矢量仅适用于穿透）5） 调整相交结果（相交手动调整Manual Fix Tools，选择子；穿透自动调整，右键锁定）第三章模型装配连接体（Connectors）是一种独立的几何对象，可以定义部件间的连接，如点焊、缝合 焊接、粘合或螺栓连接，并创建焊接单元连接体定义了焊接的位置、连接对象和重接的标 准可以处理的有限元单元类型有Rigids、Cwelds、MAT100s。
连接时间（connect when）：连接对象的信息添加给。
