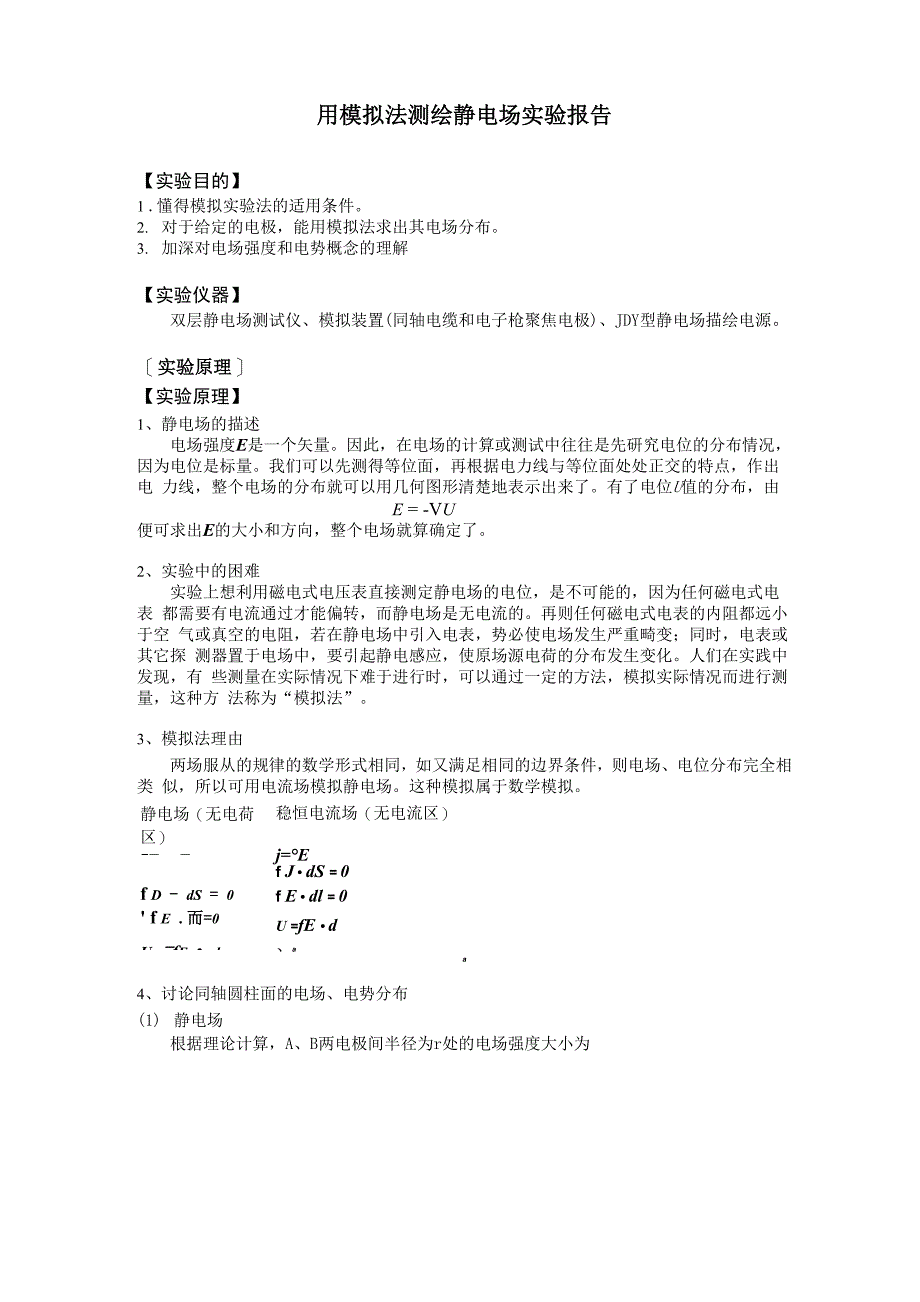

用模拟法测绘静电场实验报告【实验目的】1 .懂得模拟实验法的适用条件2. 对于给定的电极，能用模拟法求出其电场分布3. 加深对电场强度和电势概念的理解【实验仪器】双层静电场测试仪、模拟装置(同轴电缆和电子枪聚焦电极)、JDY型静电场描绘电源［实验原理］【实验原理】1、 静电场的描述电场强度E是一个矢量因此，在电场的计算或测试中往往是先研究电位的分布情况， 因为电位是标量我们可以先测得等位面，再根据电力线与等位面处处正交的特点，作出电 力线，整个电场的分布就可以用几何图形清楚地表示出来了有了电位U值的分布，由E = -VU便可求出E的大小和方向，整个电场就算确定了2、 实验中的困难实验上想利用磁电式电压表直接测定静电场的电位，是不可能的，因为任何磁电式电表 都需要有电流通过才能偏转，而静电场是无电流的再则任何磁电式电表的内阻都远小于空 气或真空的电阻，若在静电场中引入电表，势必使电场发生严重畸变；同时，电表或其它探 测器置于电场中，要引起静电感应，使原场源电荷的分布发生变化人们在实践中发现，有 些测量在实际情况下难于进行时，可以通过一定的方法，模拟实际情况而进行测量，这种方 法称为“模拟法”。
3、模拟法理由两场服从的规律的数学形式相同，如又满足相同的边界条件，则电场、电位分布完全相类 似，所以可用电流场模拟静电场这种模拟属于数学模拟静电场（无电荷区）-— —f D - dS = 0' f E .而=0u =fE • d、aa稳恒电流场（无电流区）j=°Ef J • dS = 0f E • dl = 0u =fE • d、aa4、讨论同轴圆柱面的电场、电势分布(1) 静电场根据理论计算，A、B两电极间半径为r处的电场强度大小为TE = 2双r 0A、B两电极间任一半径为r的柱面的电势为]bln —"*ln —a（2）稳恒电流场在电极A、B间用均匀的不良导体（如导电纸、稀硫酸铜溶液或自来水等）连接或填充 时，接上电源（设输出电压为VA）后，不良导体中就产生了从电极A均匀辐射状地流向电 极B的电流电流密度为、二 E'J =—P式中E'为不良导体内的电场强度P为不良导体的电阻率半径为r的圆柱面的电势为]b ln — y * ln —a图1、同轴圆柱面的电场分布图2、不良导体圆柱面电势分布结论：稳恒电流场与静电场的电势分布是相同的由于稳恒电流场和静电场具有这种等效性， 因此要测绘静电场的分布，只要测绘相应的稳恒电流场的分布就行了。
［实验内容与步骤］1、测量无限长同轴圆柱间的电势分布1） 在测试仪上层板上放定一张坐标记录纸，下层板上放置水槽式无限长同轴圆柱面 电场模拟电极加自来水填充在电极间2） 接好电路调节探针，使下探针浸入自来水中，触及水槽底部，上探针与坐标纸 有1-2mm的距离3） 接通电源，K2扳向“电压输出”位置调节交流输出电压，使AB两电极间的电 压为交流12V，保持不变4） 移动探针，在A电极附近找出电势为10V的点，用上探针在坐标纸上扎孔为记同理再在A周围找出电势为10V的等势点7个，扎孔为记5） 移动探针，在A电极周围找出电势分别为8V，6V，4V，2V的各8个等势点（圆越 大，应多找几点），方法如步骤（4）6） 分别用8个等势点连成等势线（应是圆），确定圆心0的位置量出各条等势线的 坐标r （不一定都相等），并分别求其平均值7） 用游标卡尺分别测出电极A和B的直径2a和2b8） 计算各相应坐标r处的电势的理论值V理，并与实验值比较，计算百分差9） 根据等势线与电力线相互正交的特点，在等势线图上添置电力线，成为一张完整 的两无限长带等量异号电荷同轴圆柱面的静电场分布图10） 以lnr为横坐标，V实为纵坐标，做V实-lnr曲线，并与V理-lnr曲线比较2、测量聚焦电极的电势分布（选做）分别测 10.00V、9.00V、8.00V、7.00V、6.00V、5.00V、4.00V、3.00V、2 .00V、1.00V、0.00V等，一般先测5 .00V的等位点，因为这是电极的对称轴。
步骤同上［数据记录］模拟电场分布测试数据VA= 10.00 ±0.01V 2a=1.624±0.002cm2b= _8.580±0.002cmV理（V）8.006.004.003.002.001.00r(cm)1. 101. 502. 152.55?3. 58V理8. 176.314.143. 12?1.07^实__-理 (%)V理2. 1%4. 9%3. 4%3. 8%?6. 5%处理：1、 用圆规和曲线板绘出园柱形同轴电缆电场等位线（注意电极的位置）.2、 根据电力线垂直等位面,绘出电力线.贴图1：同轴圆柱体IZIIIk2.12',.J—r4XP电力线实线— 等势线虚线- f/.7I1I--气/7I-' / I- .-1，/-'|一--".t/ •r F■ -1;等: ——1—«——!-i ■i/11/气、、---■，-/'-■=\/*■t---J贴图2：聚焦电极3、在圆柱形电缆电场分布图上量出各等位线的半径，计算V并与理论值比较,求出其相对误 差.rln（ -i）（1）r = 1.10cm ；则 V = V —' = 8.17（V）；1 * ln（-）bE =匕—匕理 x100% = -2.2%v V理rln(玄)(2)r = 1.50cm ；则 V = V —b = 6.31(V)；2 * ln(-)bE =匕-匕理 x100% = -5.0% v V 理（3） 要具体计算（4） 要具体计算（5） 要具体计算结果分析：（1）由图中可以看出实际测量值都在理论值的下方，说明实验的误差主要来自系统误差。
本次测量中误差最小为2.1%,最大为6.5%，超出了仪器的精度1%,认为系统误差在 操作中某实验条件未符合时引入的，并且半径越小的地方误差越大这充分说明实验中要保 证水槽的水介质要均匀分布，并且描绘的等势点不能太少，否则半径会引入较大的误差2）等势面由人工拟合，因此半径的计算较粗糙，估计至少割=0.2cm，分析对第 一组的影响，ln -由y=匕―a知ln —b1.09 ~ ~Ev = - x100% 浇 12% 8dVAV =——Ar =dr8.0V ArA 1 a r ] 0.406 1.1ln In b 2.1450.2=1.0"说明在确定数据点时，一定要保证装置以及操作的稳定性，另外数据尽量多，以减少实 验值的波动性。
