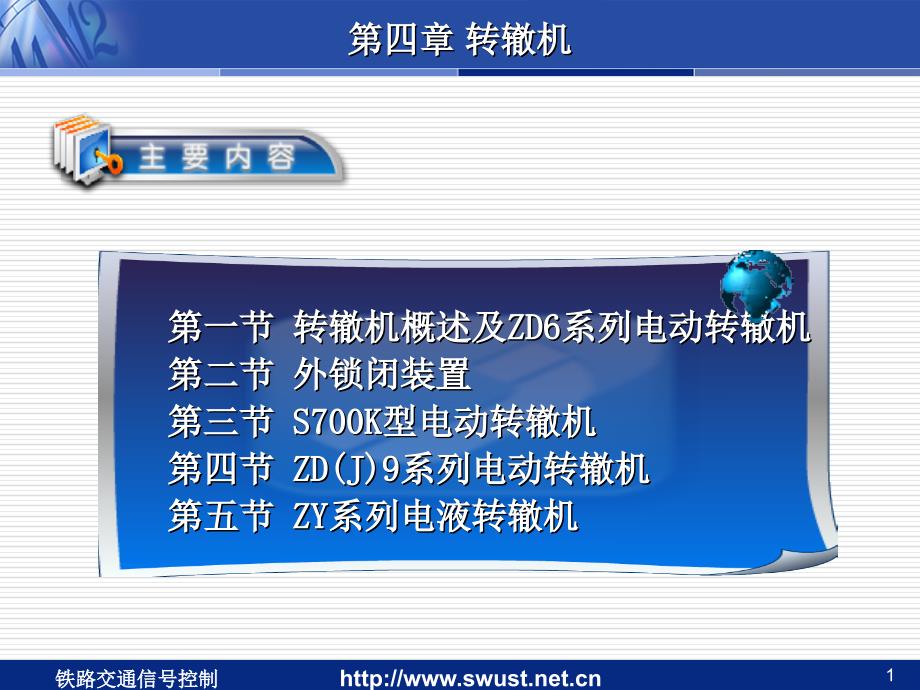

1,第一节 转辙机概述及ZD6系列电动转辙机 第二节 外锁闭装置 第三节 S700K型电动转辙机 第四节 ZD(J)9系列电动转辙机 第五节 ZY系列电液转辙机,第四章 转辙机,2,第一节 转辙机概述及ZD6系列电动转辙机,一、转辙机概述 二、ZD6系列电动转辙机,重点：ZD6系列电动转辙机的原理,3,第一节 转辙机概述及ZD6系列电动转辙机,一、转辙机概述,一、转辙机的作用1、转换道岔的位置，根据需要转换至定位或反位2、道岔转换到所需的位置并密贴后，实现锁闭，防止外力转换道岔3、正确反映道岔的实际位置，道岔尖轨密贴于基本轨后，给出相应的表示4、道岔被挤或因故处于“四开”位置时，及时给出报警和表示4,第一节 转辙机概述及ZD6系列电动转辙机,,二、对转辙机的基本要求1、足够的拉力，以带动尖轨作直线往返运动；当尖轨受阻不能运动到底时，应随时通过操纵使尖轨回复原位2、作为锁闭装置，当尖轨与基本轨不密贴时，不应进行锁闭，一旦锁闭，应保证道岔不因列车通过的震动而错误解锁3、作为监督装置，应正确反映道岔的状态4、道岔被挤后，在未修复之前不应再使道岔转换5,第一节 转辙机概述及ZD6系列电动转辙机,三、转辙机的分类1、按动作能源和传动方式：电动ZD、电动液压ZY、电空转辙机ZR2、按供电电源的种类：直流：ZD6系列直流220v，电空系列24v。
由于存在换向器和电刷，易损坏，故障率高；交流：单相或三相电源，有S700K、ZYJ7系列交流380v故障率低并控制隔离区3、动作速度：普通动作：3.8s以上，大多数属于此类；快动：0.8s以下，驼峰调车场4、按锁闭道岔的方式：内锁闭：依靠转辙机内部的锁闭装置锁闭道岔的尖轨，是间接锁闭方式；外锁闭：依靠外锁闭装置直接将基本轨与尖轨密贴，将斥离轨锁于固定位置直接锁闭方式锁闭可靠，列车对转辙机几乎无冲击5、按是否可挤，可分为可挤型和不可挤型转辙机:可挤型：设有道岔保护（挤切或挤脱）装置，道岔被挤时，动作杆解锁，保护整机不可挤型：道岔被挤时，挤坏动作杆与整机的连接结构，应整机更换6,第一节 转辙机概述及ZD6系列电动转辙机,四、转辙机的设置（一）未提速区段1、未提速之前，每一组道岔岔尖处均设一台转辙机，称谓单机牵引2、12号AT道岔，尖轨加长且有弹性，需两台转辙机3、可动心轨道岔心轨需单独设置一台转辙机(二)提速区段（采用S700K及钩式外锁闭）1、提速18号道岔，需5台（3+2），30号需9台（6+3）实现牵引两台以上的称谓多机牵引2、提速12号道岔，2+2或2,7,第一节 转辙机概述及ZD6系列电动转辙机,二、ZD6系列电动转辙机 1、ZD6---A型转辙机结构ZD6型电动转辙机额定电压为220V。
8,第一节 转辙机概述及ZD6系列电动转辙机,2、主要部件及电动机：为转辙机提供动力，采用直流串激电动机减速器：降低转速以换取足够的转矩，并完成传动由第一级齿轮、第二级行星传动式减速器组成摩擦联结器： 用弹簧和摩擦制动板，组成输出轴与主轴之间的摩擦连接，以防止尖轨受阻时损坏机件9,第一节 转辙机概述及ZD6系列电动转辙机,主轴：由输出轴通过起动片带动旋转，主轴上安装锁闭齿轮、由锁闭齿轮和齿条块相互动作，将转动运动变为平动，通过动作杆带动尖轨运动，并完成锁闭作用动作杆：与齿条块之间用挤切削相连，正常动作时，齿条块带动动作杆，挤岔时，挤切削折断，动作杆与齿条块分离，避免机件损坏表示杆：由前后表示杆以及两个检查块组成随着尖轨移动，只有当尖轨密贴且锁闭后，自动开闭器的检查柱才能落入表示杆的缺口之中，接通表示电路挤岔时，表示杆被推动，顶起检查柱，从而断开表示电路10,第一节 转辙机概述及ZD6系列电动转辙机,移位接触器：监督挤切削的受损状态，道岔被挤或挤切削折断时，断开道岔表示电路自动开闭器：由动静接点、速动爪、检查柱组成，用来表示道岔尖轨所在的位置安全接点（遮断开关）用来保证维修安全外壳：固定各部件，防止内部器件受机械损坏和雨水、尘土等的侵入。
11,重点：内锁闭、分动外锁闭的方式,第二节 外锁闭装置,一、道岔的锁闭方式 二、外锁闭装置,12,第二节 外锁闭装置,一、道岔的锁闭方式按锁闭方式可分为内锁闭和外锁闭1、内锁闭内锁闭是当道岔由转辙机带动转换至某个特定位置后，在转辙机内部进行锁闭，由转辙机动作杆经外部杆件道岔实现位置固定不能适应提速的需要，满足不了安全及速度的要求2、分动外锁闭由于外锁闭道岔的两根尖轨之间没有连接杆，在道岔的转换过程中，两根尖轨是分别动作的，所以又称为分动外锁闭道岔13,第二节 外锁闭装置,（1）、分动两尖轨之间没有连接杆连接，在转换时，一根先动，另一根后动降低了转换时的启动力矩2）、外锁闭当道岔由转辙机带动转换至某个特定位置后，通过本身所依附的锁闭装置，直接把尖轨与基本轨或心轨与翼轨密贴夹紧并固定，称为外锁闭外锁闭尖轨与基本轨密贴处实行锁闭，力量大，安全系数高14,二、外锁闭装置1、燕尾式外锁闭装置燕尾式外锁闭装置属于平面锁闭，渐被淘汰2、钩锁式外锁闭装置钩锁式外锁闭装置属于垂直锁闭方式3、可动心轨外锁闭装置由锁闭杆、锁钩、锁闭框、锁闭铁组成工作过程分为解锁、转换、锁闭三个阶段由于其结构简单，安装方便，动作灵活，4MM不锁闭容易实现。
取消了道岔Y形接头拉板，解决了拉板松动的问题心轨可以在锁钩在槽内自由伸缩，使心轨的爬行不影响外锁闭装置的锁闭，但锁钩较长，对生产工艺要求较高第二节 外锁闭装置,15,,股道编号 站内正线用罗马数字（Ⅰ，Ⅱ，Ⅲ.）编号，站线用阿拉伯数字（1，2，3.）编号 （1）单线区段内的车站，从靠近站舍的线路起，向远离站舍方向编号 （2）双线区段内的车站，从正线起顺序编号，上行为双号，下行为单号，按列车的运行方向分别向外顺序编号 （3）尽头式车站，向终点方向由左侧开始编号如站舍位于线路一侧时，从靠近站舍的线路起，向远离站舍方向顺序编号 道岔编号 （1）从列车到达到方向起顺序编号，上行为双号，下行为单号一般以车站站舍中心线作为划分单号、双号的分界 （2）对于渡线、交分道岔等联动道岔，应编为连续的单号或双号 （3）车站划分车场时，每格车场的道岔单独编号一个车站不准相同的编号16,第三节 S700K型电动转辙机,重点：S700K型电动转辙机的动作原理,一、S700K型电动转辙机的特点 二、S700K型电动转辙机分类 三、S700K型电动转辙机结构 四、S700K型电动转辙机的动作原理,17,一、S700K型电动转辙机的特点1、交流380V交流控制2、摩擦联结器不需要调整3、滚珠丝杠作为驱动传动装置延长其使用寿命。
第三节 S700K型电动转辙机,18,,第三节 S700K型电动转辙机,二、S700K型电动转辙机的分类装设的地点以及安装的牵引点具有多种型号19,,第三节 S700K型电动转辙机,三、S700K型电动转辙机的结构外壳、动力传动机构、检测锁闭机构、安全装置、配线接口,20,,第三节 S700K型电动转辙机,四、S700K型电动转辙机的动作原理1、传动过程电动机将动力通过减速齿轮组，传递给摩擦联结器；摩擦联结器带动滚珠丝杠转动；滚珠丝杠的转动带动丝杠上的螺母水平移动；螺母通过保持联结器经动作杆、锁闭杆带动道岔转换；道岔的尖轨或可动心轨经外表示杆带动检测杆移动；2、动作过程 （1）解锁过程及断开表示接点过程（2）转换过程（3）锁闭及接通新表示接点过程,21,第四节 ZD(J)9系列电动转辙机,重点：属于了解内容,一、ZD(J)9系列电动转辙机的特点二、ZD(J)9系列电动转辙机的机构三、ZD(J)9系列电动转辙机的动作原理,22,,第四节 ZD(J)9系列电动转辙机,ZD(J)9系列电动转辙机是为我国铁路提速的需要研制的借鉴了国外成熟的先进技术，结合我国铁路线路和道岔的实际情况进行了优化设计，并根据道岔的不同转换动程和转换力以及交流、直流不同供电方式开发的系列产品，具有转换力大、效率高等特点，既适用于多点牵引分动外锁闭道岔的转换，也可用于尖轨联动的内锁闭道岔的转换。
一、ZD(J)9系列电动转辙机的特点二、ZD(J)9系列电动转辙机的机构三、ZD(J)9系列电动转辙机的动作原理,23,第六节 ZY系列电液转辙机,重点：属于了解,一、ZY系列电动液压转辙机 二、ZYJ7型电动液压转辙机,24,,第三节 S700K型电动转辙机,一、ZY系列电液转辙1、ZY系列电液转辙概述2、液压传动概述3、电液转辙机的基本结构4、ZYJ4型电液压转辙机5、ZYJ6型电液压转辙机 二、ZYJ7型电动液压转辙机1、ZYJ7型电动液压转辙机的结构2、ZYJ7型电动液压转辙机的动作原理,25,1、转辙机有何作用？如何分类？ 2、摩擦连接器有何作用？如何发挥这些作用？,。
