功能块参数设置

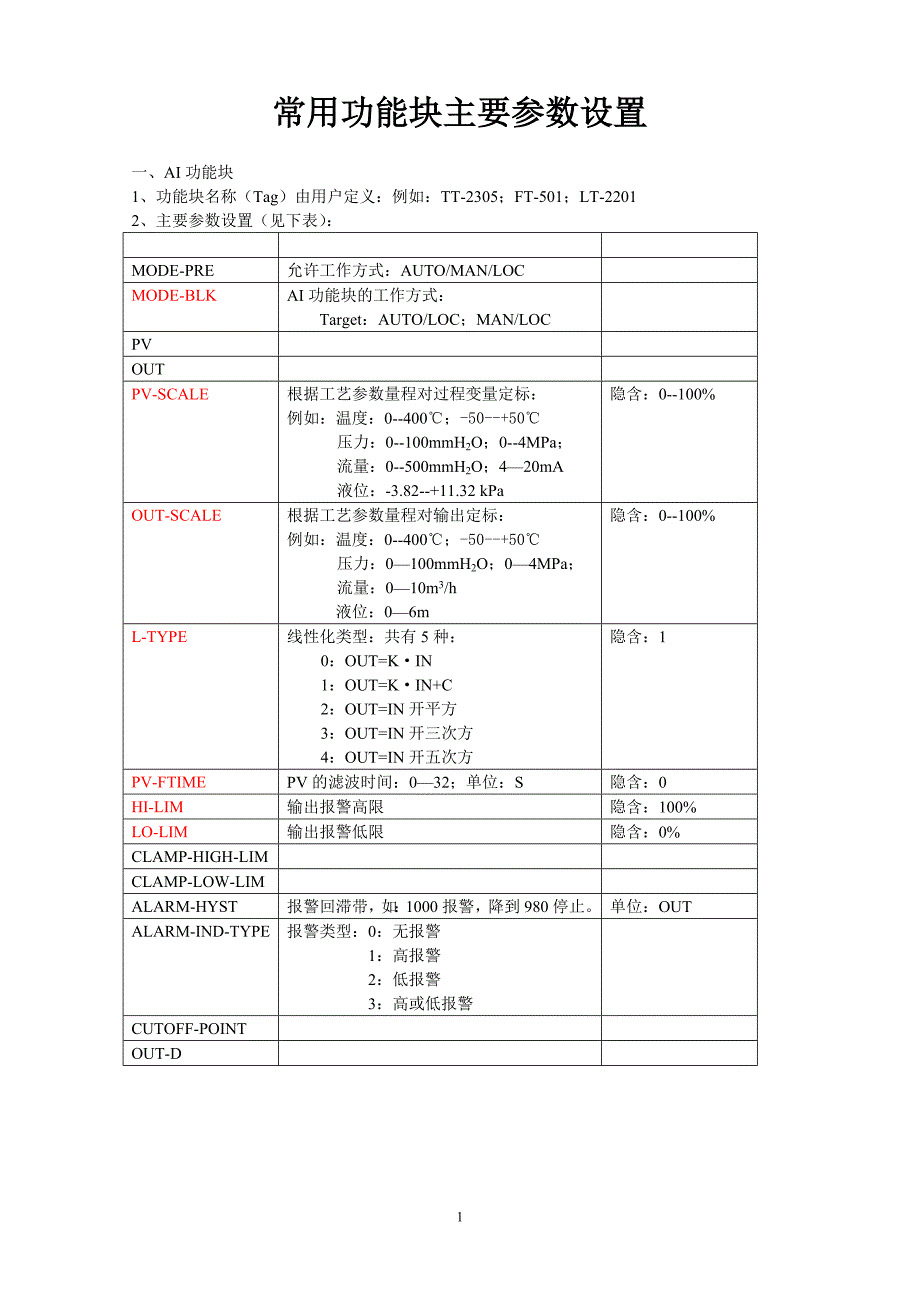

1常用功能块主要参数设置一、AI 功能块1、功能块名称（Tag）由用户定义：例如：TT-2305 ；FT-501；LT-22012、主要参数设置（见下表）：MODE-PRE 允许工作方式：AUTO/MAN/LOCMODE-BLK AI 功能块的工作方式：Target：AUTO/LOC；MAN/LOCPVOUTPV-SCALE 根据工艺参数量程对过程变量定标：例如：温度：0--400℃；-50--+50℃压力：0--100mmH 2O；0--4MPa ；流量：0--500mmH 2O；4—20mA液位：-3.82--+11.32 kPa隐含：0--100%OUT-SCALE 根据工艺参数量程对输出定标：例如：温度：0--400℃；-50--+50℃压力：0—100mmH 2O；0—4MPa；流量：0—10m 3/h液位：0—6m隐含：0--100%L-TYPE 线性化类型：共有 5 种：0：OUT=K·IN1：OUT=K·IN+C2：OUT=IN 开平方3：OUT=IN 开三次方4：OUT=IN 开五次方隐含：1PV-FTIME PV 的滤波时间：0—32；单位：S 隐含：0HI-LIM 输出报警高限 隐含：100%LO-LIM 输出报警低限 隐含：0%CLAMP-HIGH-LIMCLAMP-LOW-LIMALARM-HYST 报警回滞带，如：1000 报警，降到 980 停止。

单位：OUTALARM-IND-TYPE 报警类型：0：无报警1：高报警2：低报警3：高或低报警CUTOFF-POINTOUT-D2二、PID 功能块1、功能块名称（Tag）由用户定义：例如：TIC-2305 ；FIC-501；LICA-22012、主要参数设置（见下表）：MODE-PRE 允许工作方式：AUTO/MAN/LOC/CASMODE-BLK PID 功能块的工作方式：Target： AUTO/LOC；MAN/LOCAUTO/CAS；MAN/CASPVSPOUTPV-SCALE 根据 AI 的单位，对输入定标：例如：流量：0—10m 3/h；液位：0—6m隐含：0--100%OUT-SCALE 一般采用：0--100% 隐含：0--100%IN 输入CAS-IN 串级输入FF-VAL 前馈输入TRK-VAL 跟踪输入BYPASS-ENB 旁通允许（不经过 PID）M-TRACK 在 MAN 时，允许 SP 跟踪 PV（状态量）SP-RATE-DN 给定值切换速率设置，单位：工程单位/S 隐含：0 立即切换SP-RATE-UP 给定值切换速率设置，单位：工程单位/S 隐含：0 立即切换SP-HI-LIM 给定值报警高限 隐含：100%SP-LO-LIM 给定值报警低限 隐含：0%GAIN 增益（比例系数）：0—100%RESET 积分时间：0.01—999 分RATE 微分时间：0—999 秒REV-ACT 正、反作用（可选择）正作用：PV>SP，输出增加反作用：PV>SP，输出减小FF-SCALE 前馈量定标FF-GAIN 前馈增益：0—1.0OUT-HI-LIM 输出报警高限 隐含：100%OUT-LO-LIM 输出报警低限 隐含：0%CALMP-DBN 钳位死区BUMPLESS-TYPE 无扰切换类型（MAN/AUTO）0：OUT=LAST-OUT1：OUT=LAST-OUT+PROP2：OUT=BIAS3：OUT=PROP+BIASBKCAL-OUTBKCAL-IN3三、AO 功能块1、功能块名称（Tag）由用户定义：例如：TY-2305；FY-501；LY-22012、主要参数设置（见下表）：MODE-PRE 允许工作方式：AUTO/ LOC/CASMODE-BLK AO 功能块的工作方式：Target：AUTO/LOC；AUTO/CASSPOUTPV-SCALE 一般与 PID 输出相同：0--100% 隐含：0--100%OUT-SCALE 根据工艺参数量程对输出定标：例如：气压：3--15PSI；0.02—0.1MPa；电流：4--20mA隐含：0--100%CAS-INSP-RATE-DOWN 给定值切换速率设置，单位：工程单位/S 隐含：0 立即切换SP-RATE-UP 给定值切换速率设置，单位：工程单位/S 隐含：0 立即切换SP-HI-LIM 给定值报警高限 隐含：100%SP-LO-LIM 给定值报警低限 隐含：0%INC-CLOSE 可以在输出前把输出值反相FSAVE-TIMEFSAVE-TYPE 保持类型：0：保持1：预置FSAVE-VAL 当事故发生时，输出预置值SHED-OPT 确定遥控设备暂停所取的作用：0：正常1：不返回2：打到自动3：打到手动BKCAL-OUT4四、ARTH 功能块1、功能块名称（Tag）由用户定义：例如：ARTH -2305；ARTH -501；ARTH -22012、主要参数设置（见下表）：MODE-PRE 允许工作方式：AUTO/ LOC/CASMODE-BLK AI 功能块的工作方式：Target：AUTO/LOC；AUTO/CASPV 当被测量变化范围较大时，为提高测量精度，常用两个变送器，以适应不同量程。

PV 是根据 RANGE-HI 和 RANGE-LO从 IN 及 IN1 计算出PV=g·IN+（1-g）·IN1①当 RANGE- LO≤IN≤RANGE- HI 时，g=（IN- RANGE-LO）/ （RANGE- HI- RANGE-LO）②当 IN RANGE- HI 时，g=1OUTPV-UNITOUT-UNITA-TYPE 运算类型选择：共有 9 种：0：OUT=公式 0（见附页）1：OUT=公式 12：OUT=公式 23：OUT=公式 34：OUT=公式 45：OUT=公式 56：OUT=公式 67：OUT=公式 78：OUT=公式 8隐含：1IN 输入变量（在量程扩展中为低量程变送器）IN1 输入变量IN2 输入变量IN3 输入变量IN4 输入变量K1 运算常数，根据运算需要设置K2 运算常数，根据运算需要设置K3 运算常数，根据运算需要设置K4 运算常数，根据运算需要设置K5 运算常数，根据运算需要设置K6 运算常数，根据运算需要设置RANGE- HI 量程扩展，切向高量程变送器的常数值RANGE-LO 量程扩展，切向低量程变送器的常数值5五、INT 功能块1、功能块名称（Tag）由用户定义：例如：INT-2305 ；INT-501；INT-22012、主要参数设置（见下表）：MODE-PRE 允许工作方式：AUTO/ LOC/CASMODE-BLK AI 功能块的工作方式：Target：AUTO/LOC；AUTO/CASOUTOUT-UNITSIN-1IN-2TIME-UNIT1 0：S；1：min ；2：Hr ；3：Day 隐含：0TIME-UNIT2 0：S；1：min ；2：Hr ；3：Day 隐含：0UNIT-CONV 把 IN-2 的单位转换成 IN-1 的工程单位REV-FLOW1 0：正向流；1：反向流 隐含：0REV-FLOW2 0：正向流；1：反向流 隐含：0INTEG-TYPE 积分类型：共有 7 种：0-UP AUTO：自动递增记数1-UP DEM：随着复位命令，递增记数2-DN AUTO：自动递减记数3-DN DEM：随着复位命令，递减记数4-PERIODIC：周期性自动递增记数5-DEMAND：随着复位命令，递增记数6-PER&DEM：自动递增记数隐含：1INTEG-OPTS 积分操作：（2 个 8 位字符串，位含义如下）0：IN1 ：Accum 或 Rate1：IN2 ：Accum 或 Rate 2：正向流（累加方向）3：反向流（累加方向）4：用不确定值5：用坏值6：进位7—15：保留隐含：Rate （0）隐含：Rate （0）负作为 0 处理正作为 0 处理RESET-IN 外部复位输入OP-CMD 操作命令 RESET（1：复位；0：无定义）RESET-CNT 记录复位次数，只读不写。

PCT-INCL Total/（Total+RTotal）100%PCT-GOOD-LIM 对 PCT-INCL 设置一个限制，>为好值PCT-UNCERT-LIM 对 PCT-INCL 设置一个限制，>为不确定值SP 为计算跳闸值的给定值（控制）OUT-TRIP 当积分累加值≥SP 时，OUT-TRIP 为“1”PRE-TRIP 为预置跳闸值OUT-PTRIP 当向上记数时，OUT=SP-PRE-TRIP 为“1” 当向下记数时，OUTPRE-TRIP 为6“1”7六、ISS 功能块1、功能块名称（Tag）由用户定义：例如：ISS-2305；ISS-501；ISS-22012、主要参数设置（见下表）：MODE-PRE 允许工作方式：AUTO/ LOC/CASMODE-BLK AI 功能块的工作方式：Target：AUTO/LOC；AUTO/CASSEL-1SEL-2SEL-3OUTPV-SCALE 一般定义为：0--100% 隐含：0--100%OUT-SCALE 一般定义为：0--100% 隐含：0--100%SEL-TYPE 规定选择器类型：共有 5 种：1：从 SEL-1-3 中选高2：从 SEL-1-3 中选低3：从 SEL-1-3 中选中间值4：从 SEL-1-3 中选第一个好值5：MUX 两路输入选择，由 IN-D 确定：① IN-D=0，选择 SEL-1 作为输入② IN-D=1，选择 SEL-2 作为输入隐含：1MIN-GOOD 好的输入值IN-ARRAY2，则 INA=IN-ARRAY2；IN B=IN-ARRAY1，反之 INA=IN-ARRAY1；IN B=IN-ARRAY2，OUTA= OUTARRAY1，OUT B= OUTARRAY2②OUT-2 同上； ③ OUT-3 同上。

3：分程器 Splitter（k，Bias）① OUT-1%=K 1·SP%+BIAS1② OUT-1%=K 2·SP%+BIAS2③ OUT-1%=K 3·SP%+BIAS3隐含：1IN-ARRAY 该数组包含计算输出的曲线输入坐标（x）例如：IN-ARRAY=0，48，50 ，100OUT-ARRAY 该数组包含计算输出的曲线输出坐标（x）例如：OUT-ARRAY=100，0 ，0，100IN-D 0：OUT-1；1： OUT-2LOCK-VAL-1 1：保持新值；0：置到 NOT-SEL-VAL-1LOCK-VAL-2 1：保持新值；0：置到 NOT-SEL-VAL-2NOT-SEL-VAL-1 没选择时的保持值，按%设值NOT-SEL-VAL-2 没选择时的保持值，按%设值BKCAL-IN-1BKCAL-IN-2BKCAL-IN-3BKCAL-OUT10附录：ARTH 功能块中的计算公式：0--80： 65)4()3(2KINKIPVOUT 可以实现如： ZTPQfh1： 65)432( 2KIIIPVT 可以实现如： TKKfh)(PQf 2： 65432)1(ININPVOUT 可以实现如： RATOWILDSP3： 651KVT可以实现如： Q2/4： 65)43()1( KINIINPOU可以实现如： 21TKVOLHEAT5： )2( III 6： 65431 KNKNPOU 7： 6543IKIVT可以实现如： BMBTThh8： 2)1( )_(2()( KINPUTREVINOU）11九、其它功能块1、AALM ANALOG ALARM（模拟报警）2、CIAD COMMUNICATION INPUT ANALOG DATA（PLC 用）3、CIDD COMMUNICATION I。
