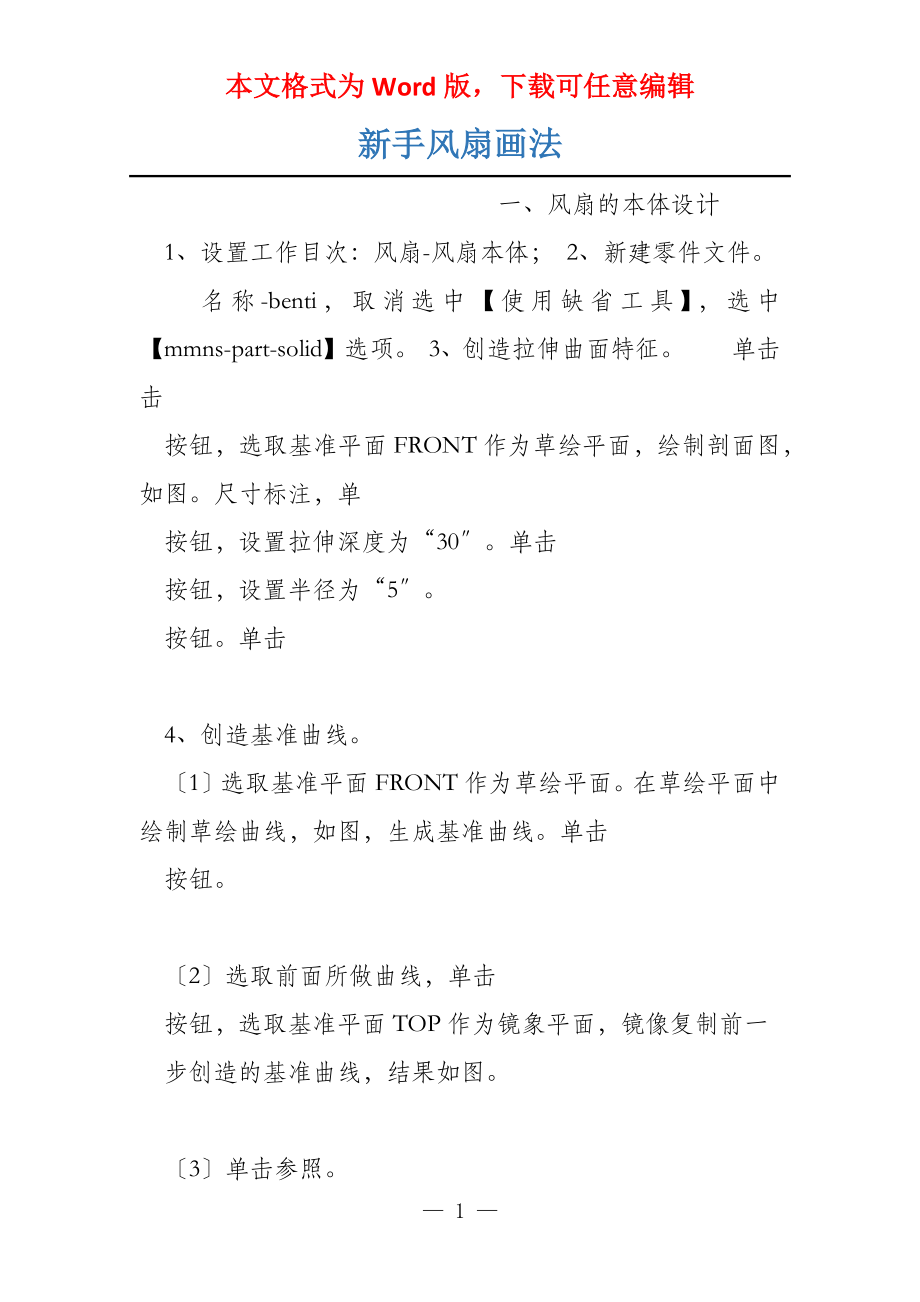

本文格式为Word版，下载可任意编辑新手风扇画法 一、风扇的本体设计 1、设置工作目次：风扇-风扇本体； 2、新建零件文件 名称-benti，取消选中【使用缺省工具】，选中【mmns-part-solid】选项 3、创造拉伸曲面特征 单击击 按钮，选取基准平面FRONT作为草绘平面，绘制剖面图，如图尺寸标注，单 按钮，设置拉伸深度为“30〞单击 按钮，设置半径为“5〞 按钮单击 4、创造基准曲线 〔1〕选取基准平面FRONT作为草绘平面在草绘平面中绘制草绘曲线，如图，生成基准曲线单击 按钮 〔2〕选取前面所做曲线，单击 按钮，选取基准平面TOP作为镜象平面，镜像复制前一 步创造的基准曲线，结果如图 〔3〕单击参照 按钮，开启【曲线选项】菜单，采纳点，在工作区中选取如下图的两点作为 〔4〕在【曲线：通过点】对话框中选取扭曲选项，单击 按钮接着在系统开启的【修 按钮，在 改曲线】对话框中的【移动平面】复选框中选取【视图平面】选项。
然后单击 下拉菜单中选取TOP基准平面，把TOP平面作为前视图，接着用鼠标将操纵点拉伸到如下图位置 4、创造边界混合曲面特征 〔1〕单击 按钮，开启设计图标板 〔2〕按住Ctrl键的同时依次选取曲线作为边界混合曲线，创造边界混合曲面 〔3〕选取上一步创造的边界混合曲面，单击数目和角度分别为4和90，单击 按钮，选择轴，选取中心轴，设置阵列的 ，结果如图 〔4〕 5、合并曲面特征 选中前面生成的曲面，单击6、创造倒圆角特征 单击 按钮，合并成一个曲面 按钮，设置适当大小的圆角 7、使用拉伸创造支架 单击 按钮，选取基准平面RIGHT作为草绘平面，绘制如下图的剖面图，单击 按钮，选择 ，设置拉伸深度为“3〞，单击 按钮 ， 然后单击 8、选取上一步创造的支架作为阵列对象，单击的数目和角度分别为4和90，单击 按钮，选择轴，选取中心轴，设置阵列 ，结果如图 9、创造旋转实体特征 单击按钮，选取基准平面TOP平面作为草绘平面，绘制如下图的旋转剖面图，单击 按钮，设置旋转角度为360，单击 按钮。
按钮，然后单击 10、创造旋转实体特征 〔1〕将基准平面FRONT平面偏移距离12.5后创造基准平面DTM1，如图 〔2〕单击单击 按钮，选取上一步所创造的基准平面作为草绘平面，绘制如下图的剖面图， 按钮，设置旋转角度为360，单击 按钮，结果如图 ，然后单击 〔3〕选取前面所做实体，单击一步所创造的旋转实体特征 11、创造拉伸实体特征 〔1〕单击然后单击 按钮，选取基准平面FRONT作为草绘平面，绘制如下图的剖面图，单击按钮，设置拉伸深度为“40〞，单击 按钮 按钮，选取基准平面RIGHT作为镜象平面，镜像复制前 ， 〔2〕单击 按钮，选取基准平面FRONT作为草绘平面，绘制如下图的剖面图，单击 ， — 5 —。
