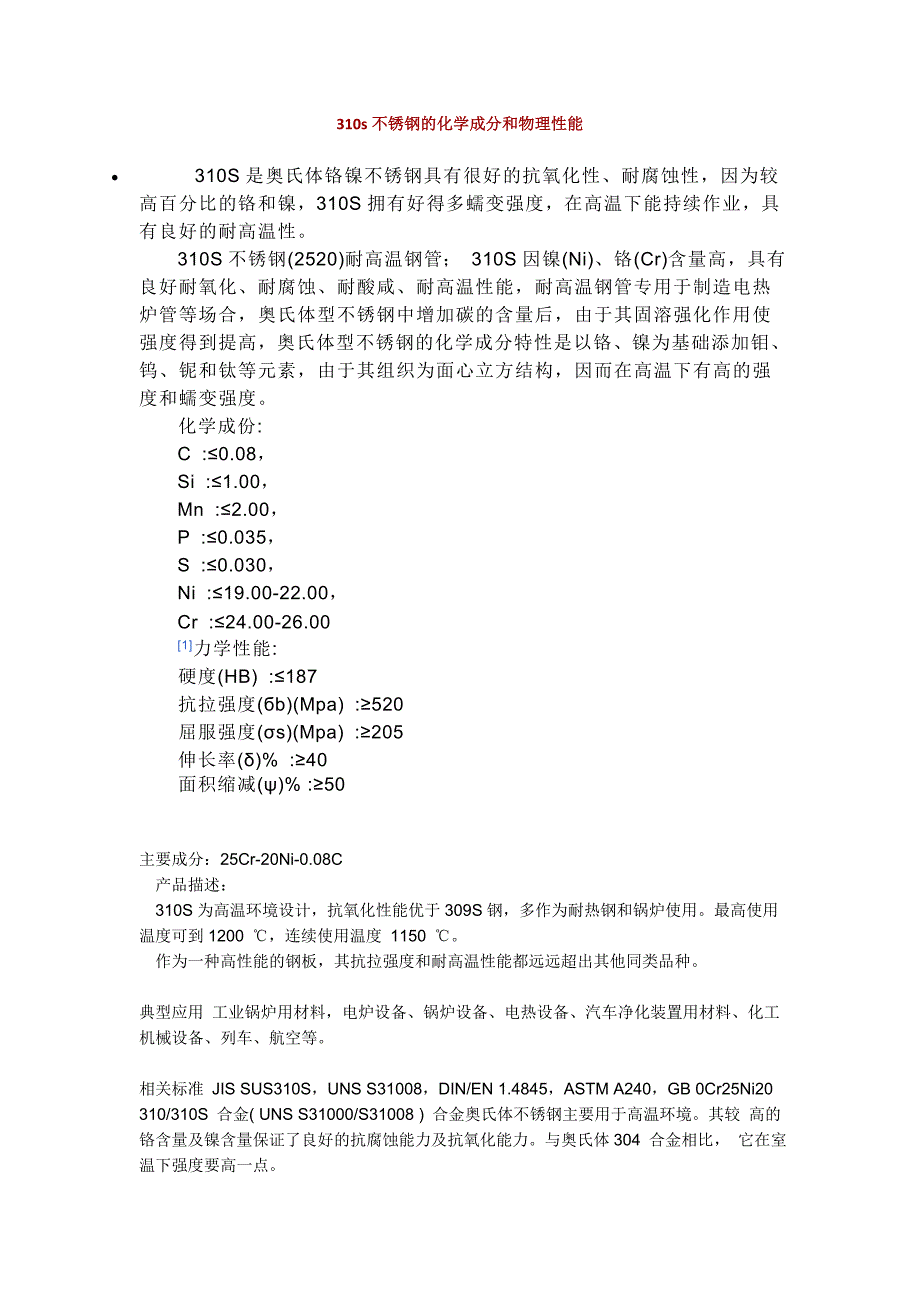

310s不锈钢的化学成分和物理性能· 310S是奥氏体铬镍不锈钢具有很好的抗氧化性、耐腐蚀性，因为较高百分比的铬和镍，310S拥有好得多蠕变强度，在高温下能持续作业，具有良好的耐高温性 310S不锈钢(2520)耐高温钢管； 310S因镍(Ni)、铬(Cr)含量高，具有良好耐氧化、耐腐蚀、耐酸咸、耐高温性能，耐高温钢管专用于制造电热炉管等场合，奥氏体型不锈钢中增加碳的含量后，由于其固溶强化作用使强度得到提高，奥氏体型不锈钢的化学成分特性是以铬、镍为基础添加钼、钨、铌和钛等元素，由于其组织为面心立方结构，因而在高温下有高的强度和蠕变强度 化学成份: C :≤0.08， Si :≤1.00， Mn :≤2.00， P :≤0.035， S :≤0.030， Ni :≤19.00-22.00， Cr :≤24.00-26.00 [1]力学性能: 硬度(HB) :≤187 抗拉强度(бb)(Mpa) :≥520 屈服强度(σs)(Mpa) :≥205 伸长率(δ)% :≥40 面积缩减(ψ)% :≥50主要成分：25Cr-20Ni-0.08C 产品描述： 310S为高温环境设计，抗氧化性能优于309S钢，多作为耐热钢和锅炉使用。
最高使用温度可到1200 ℃，连续使用温度 1150 ℃ 作为一种高性能的钢板，其抗拉强度和耐高温性能都远远超出其他同类品种 典型应用 工业锅炉用材料，电炉设备、锅炉设备、电热设备、汽车净化装置用材料、化工机械设备、列车、航空等 相关标准 JIS SUS310S，UNS S31008，DIN/EN 1.4845，ASTM A240，GB 0Cr25Ni20 310/310S 合金( UNS S31000/S31008 ) 合金奥氏体不锈钢主要用于高温环境其较 高的铬含量及镍含量保证了良好的抗腐蚀能力及抗氧化能力与奥氏体304 合金相比， 它在室温下强度要高一点一般属性309/309S和310/310S奥氏体不锈钢经常被应用于高温环境下的作业其较高的铬含量和镍含量确保了良好的耐腐蚀性和抗氧化性，与奥氏体304 合金相比，它在室温下强度要高一点应用高合金不锈钢通常表现出良好高温强度，抗蠕变性和抗环境腐蚀性因此，它们被广泛应用于热处理行业的熔炉零部件，如：传送带，滚筒，炉头，耐火垫板，吊管架等这些等级也应用到化学加工行业，用于承载热浓酸，氨水和二硫化物在食物加工行业，这些等级用于与热乙酸和柠檬酸接触。
化学成分除特别说明外，以下的化学成分是根据ASTM A167和ASTM A240标准。
