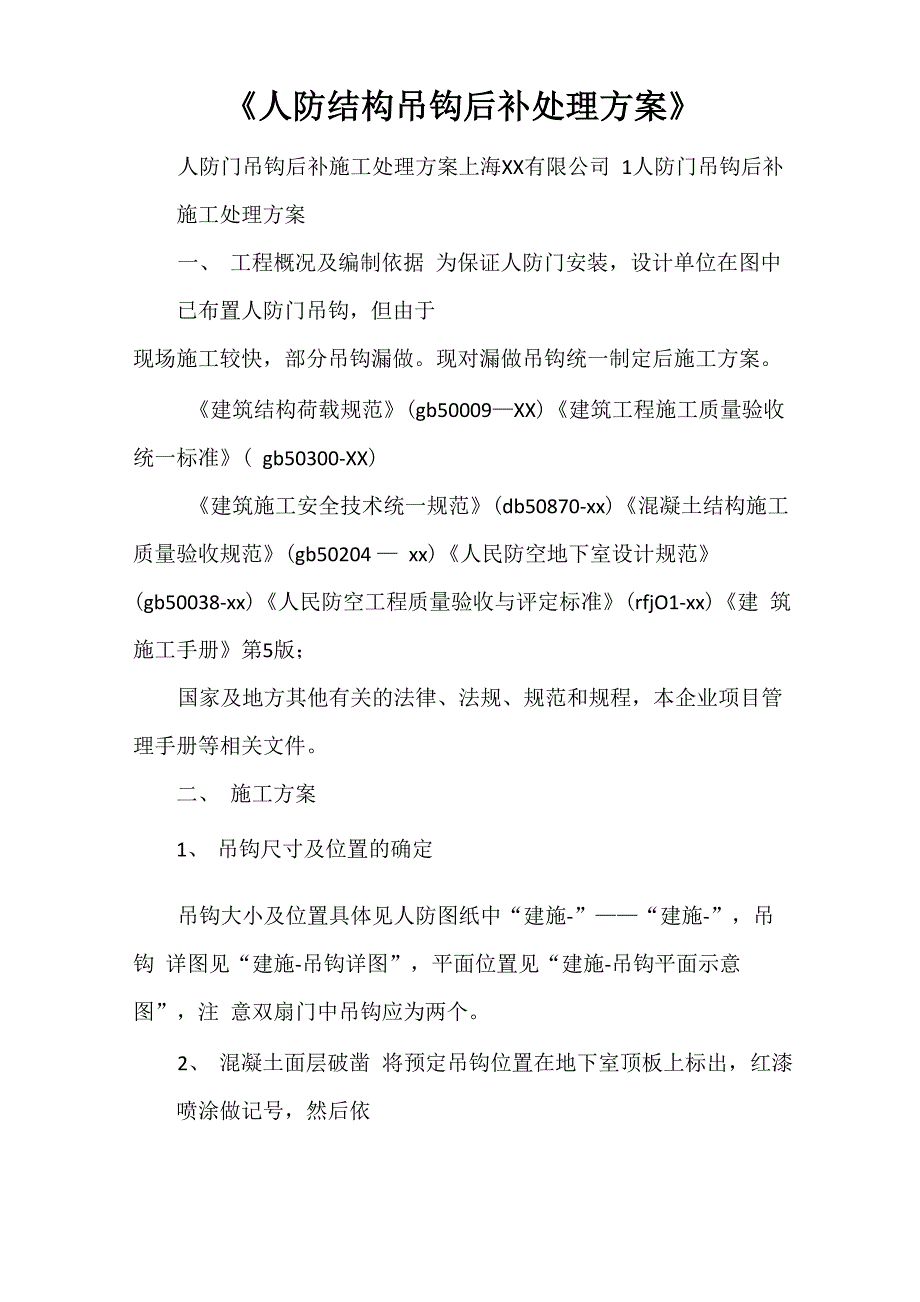

《人防结构吊钩后补处理方案》人防门吊钩后补施工处理方案上海XX有限公司 1人防门吊钩后补施工处理方案一、 工程概况及编制依据 为保证人防门安装，设计单位在图中已布置人防门吊钩，但由于现场施工较快，部分吊钩漏做现对漏做吊钩统一制定后施工方案《建筑结构荷载规范》(gb50009—XX)《建筑工程施工质量验收 统一标准》( gb50300-XX)《建筑施工安全技术统一规范》(db50870-xx)《混凝土结构施工 质量验收规范》(gb50204 — xx)《人民防空地下室设计规范》 (gb50038-xx)《人民防空工程质量验收与评定标准》(rfjO1-xx)《建 筑施工手册》第5版；国家及地方其他有关的法律、法规、规范和规程，本企业项目管 理手册等相关文件二、 施工方案1、 吊钩尺寸及位置的确定吊钩大小及位置具体见人防图纸中“建施-”——“建施-”，吊钩 详图见“建施-吊钩详图”，平面位置见“建施-吊钩平面示意图”，注 意双扇门中吊钩应为两个2、 混凝土面层破凿 将预定吊钩位置在地下室顶板上标出，红漆喷涂做记号，然后依据下图尺寸划定破凿范围，范围内混凝土保护层进行破凿(括号内为 直径 28mm 钢筋破凿长度），破凿不得使用风镐，应采用电锤小心操 作，不得损坏原结构楼板钢筋。
3、混凝土保护层凿除后，在划定的吊钩穿过楼板位置钻孔，直径20的钢筋钻孔直径为25mm，直径28的钢筋钻孔直径为32mm, 钻孔应避开楼板钢筋位置钻孔完成后将弯钩穿过孔内（见下图）， 弯钩必须使用q235圆钢，不得使用螺纹钢4、弯钩穿过楼板后，将其弯转90 度，与原楼板钢筋密贴并焊接 在一起其后用 c35 微膨胀细石混凝土将破凿区域填满并抹平（见下 图），温度低于5 度施工时应添加防冻剂施工单位监理单位 （盖章）（盖章）项目经理：总监理工程师：年月日年月日 设计单位建设单位（盖章）（盖章）设计代表：现场代表：年月日年月日 第二篇：人防吊钩整改方案人防吊钩整改方案建政储出【XX】14#18#地块一组团工程工程，由我浙江富成建设集团有限公司承 建施工，就 XX 年 11 月 13 日贵站在本工程人防竣工验收时提出的人 防门局部吊钩位置有误的问题，我公司就整改方案说明如下：一、工程基本概况：建政储出【 XX】14#18#地块一组团工程，建筑面积79830.01m2，地下室人防面积3911.36m2，平时为地下停车库，战时为二等人员掩蔽工程，掩蔽 面积2990m2本工程结构类型为钢筋砼框架剪力墙结构，结构设计 使用年限为50年。
二、存在问题及部位：在本工程人防结构验收时发现有人防吊钩位置有误需整改，具体 位置如下：三、整改方法：本次验收贵站发现以上部位吊钩位置有误并让我单位项目部整 改后，我单位项目部立即组织技术人员讨论整改方案，经过公司及项 目部深入研究讨论后，决定采取物理连接方案，方案如下：1、 本工程地下室人防区顶板为 250mm 厚强度为 c35 的现浇混凝 土，内配双层双向钢筋2、 整改方案采用人工凿除的方式在需要补人防吊钩的地方凿 出1000mmX 1000mm深150mm的空洞，深度控制在楼板上层钢筋 全露而下层钢筋不露为宜，周边混凝土凿毛，保证后浇的混凝土与原 混凝土能有效浇连成整体然后确定人防吊钩的具体位置做上标记， 根据吊钩u型大小在此处将楼板凿穿，再把按照人防图纸要求事先预 制好的人防吊钩放进用扎丝固定在上层钢筋网片的上皮，使吊钩露出 楼板底100mm，调校好位置与角度,，采用双面搭接焊焊牢人防吊钩 与楼板钢筋用高一级水泥套浆，吊钩口部采用钢管、模板与 6X8 方木支撑，用比顶板原先混凝土高一级的混凝土浇筑等混凝土强度 达到 80%时拆除模板支撑，粘膜养护直至达到强度为止四、整改方案技术依据1、设计图纸。
2、人防工程施工质量验收统一标准 rfj01-xx3、混凝土强度检验批评定标准 gbt50107-xx4、钢筋焊接及验收规范 jgj18-xx5、工程建设强制性标准条文xx 年 11 月 20 日第三篇：人防吊钩缺失整改方案篇一：人防吊钩整改方案人防吊 钩整改方案xx工程，由我公司xx承建施工，就xx年11月22日贵站在本工 程人防竣工验收时提出的人防门局部少吊钩的问题，我公司就整改方 案说明如下：一、 工程基本概况：xx工程，建筑面积115251m2，地下室人防面积5985m2,平时 为地下停车库，战时为六级二等人员掩蔽单元，掩蔽面积 3400m2 本工程结构类型为钢筋砼框架 -剪力墙结构，柱抗震等级为二级，剪 力墙抗震等级为二级，结构安全等级为二级，结构设计使用年限为 50年二、 存在问题及部位：在本工程人防结构验收时发现有三处缺少人防吊钩需整改，具体 位置如下：三、 整改方法：本次验收贵站发现以上部位缺少吊钩并让我单位项目部整改后， 我单位项目部立即组织技术人员讨论整改方案，经过公司及项目部深 入研究讨论后，决定采取物理连接方案，方案如下：1、 本工程地下室人防区顶板为250mm厚强度为c35的现浇混凝 土，内配双层双向钢筋。
2、 整改方案采用人工凿除的方式在需要补人防吊钩的地方凿 出1000mmX 1000mm深150mm的空洞，深度控制在楼板上层钢筋 全露而下层钢筋不露为宜，周边混凝土凿毛，保证后浇的混凝土与原 混凝土能有效浇连成整体然后确定人防吊钩的具体位置做上标记， 根据吊钩u型大小在此处将楼板凿穿，再把按照人防图纸要求事先预 制好的人防吊钩放进用扎丝固定在上层钢筋网片的上皮，使吊钩露出 楼板底100mm，调校好位置与角度,，采用双面搭接焊焊牢人防吊钩 与楼板钢筋用高一级水泥套浆，吊钩口部采用钢管、模板与 6X8 方木支撑，用比顶板原先混凝土高一级的混凝土浇筑等混凝土强度 达到 80%时拆除模板支撑，粘膜养护直至达到强度为止四、整改方案技术依据1、 设计图纸2、 人防工程施工质量验收统一标准 rfj01-xx3、 混凝土强度检验批评定标准 gbt50107-xx4、 钢筋焊接及验收规范 jgj18-xx5、 工程建设强制性标准条文xx年11月25日篇二：人防吊钩整改方案人防吊钩整改方案建政储出【XX】14#18#地块一组团工程工程，由我浙江富成建设集团有限公司承 建施工，就 xx 年 11 月 13 日贵站在本工程人防竣工验收时提出的人 防门局部吊钩位置有误的问题，我公司就整改方案说明如下：一、 工程基本概况：建政储出【XX】14#18#地块一组团工程，建筑面积79830.01m2，地下室人防面 积3911.36m2,平时为地下停车库，战时为二等人员掩蔽工程，掩蔽 面积2990m2。
本工程结构类型为钢筋砼框架剪力墙结构，结构设计 使用年限为 50 年二、 存在问题及部位：在本工程人防结构验收时发现有人防吊钩位置有误需整改，具体 位置如下：三、整改方法：本次验收贵站发现以上部位吊钩位置有误并让我单位项目部整 改后，我单位项目部立即组织技术人员讨论整改方案，经过公司及项 目部深入研究讨论后，决定采取物理连接方案，方案如下：1、 本工程地下室人防区顶板为250mm厚强度为c35的现浇混凝 土，内配双层双向钢筋2、 整改方案采用人工凿除的方式在需要补人防吊钩的地方凿 出1000mmX 1000mm深150mm的空洞，深度控制在楼板上层钢筋 全露而下层钢筋不露为宜，周边混凝土凿毛，保证后浇的混凝土与原 混凝土能有效浇连成整体然后确定人防吊钩的具体位置做上标记， 根据吊钩u型大小在此处将楼板凿穿，再把按照人防图纸要求事先预 制好的人防吊钩放进用扎丝固定在上层钢筋网片的上皮，使吊钩露出 楼板底100mm，调校好位置与角度,，采用双面搭接焊焊牢人防吊钩 与楼板钢筋用高一级水泥套浆，吊钩口部采用钢管、模板与6X8 方木支撑，用比顶板原先混凝土高一级的混凝土浇筑等混凝土强度 达到 80%时拆除模板支撑，粘膜养护直至达到强度为止。
四、整改方案技术依据1、设计图纸2、 人防工程施工质量验收统一标准 rfj01-xx3、 混凝土强度检验批评定标准 gbt50107-xx4、 钢筋焊接及验收规范 jgj18-xx5、 工程建设强制性标准条文xx 年 11 月 20 日篇三：人防整改方案天津市河北区榆关道盛华家 园住宅项目地下人防工程主体验收整改方案一、工程概况1、基本概况工程名称：河北区榆关道盛华嘉园人防工程建设单位：天津市耀 中园房地产发展有限公司设计单位：天津中港建筑设计有限公司监理 单位：天津市华泰建设监理有限公司总包单位：天津市融业建设开发 有限公司建设地点天津市河北区榆关道与偏关北路交口，盛华嘉园地下 一层内本工程为天津市河北区盛华嘉园住宅项目人防地下室，建筑面积 5928m2,地下一层，结构底标高为4.8m,顶板上皮标高-1.2m,结构 型式为钢筋砼结构，抗震设防烈度7 度，甲类核6、常 6 级二等人员遮掩部及移动式人防电站人防区域划分为 3个防护单元及一个人防电站：防护单元1建筑面积xxm2，防护单 元2：建筑面积xxm2，防护单元3：建筑面积1679m2，人防电站： 建筑面积146m2人防地下室设机动车坡道一处。
xx年02月11日 由天津市人防质监站进行人防主体验收，存在9条需要进行整改落实 的问题，经四方责任主体针对具体情况，按照国家《人民防空地下室 设计规范》gb50038-xx和《人民防空工程施工及验收规范》gb50134-xx 要求，编制此整改方案二、整改内容及方案：1、 电站等竖井爬梯未设置违反了设计施工图纸要求整改内容：在11-12，k-j轴之间电站竖井和6-7，4-n〜r之间人 防风道竖井没设计爬梯整改方案：要求设计增补爬梯洽商文件，根据 洽商文件及参照爬梯图集确定其爬梯位置，然后做标记，采用植筋法 用电锤在剪力墙处打眼，为便于植筋胶充分注入，钻孔直径采用比爬 梯钢筋大4个级别的钻头，爬梯采用hpb300直径20mm的钢筋制作， 钻孔则为24mm的加长钻头钻孔深度不低于200mm钻孔后用气 泵把孔壁的灰沫吹干净，然后用净水洗壁待壁干后用优质树脂植筋 胶注入眼内，然后再插入爬梯，插入后植筋胶要有溢出才为合格2、 个别人防门吊钩被割断违反了施工图纸的要求：整改内容：5-6/j-h轴之间人防门因2个吊钩预留太长影响门开启 被割断整改方案：重新补吊钩，把原来被割断的吊钩用气割割掉， 重新剔凿下吊钩。
1）割前先对钢筋周围进行剔凿，剔凿深度为板内 25mm，割掉吊钩端头保护层不能小于设计板的保护层厚度，本设计 人防顶板的保护层为25mm，端头刷防锈漆，清理干净后净水润湿， 然后用比剪力墙高一级别的 c35 灌浆料进行封堵、抹平2）补吊钩：用手锤、铁钎子凿洞，洞口直径最小处在 60mm 左右完成后在洞的上端顶板上皮用手锤剔横沟，横沟的长为 200mm，深度70mm，宽度为40mm，把灰面清掉并用净水冲干净， 后用掺 108 胶 1：1 水泥砂浆将洞口内壁进行拉毛处理，埋设吊钩， 吊钩采用 hpb300 直径为 20 的钢筋制作，吊钩的两个端头穿过顶板并 勾在顶部横埋在沟内的钢筋上，此横埋设的钢筋型号同吊钩钢筋用 c35 膨胀混凝土灌浆料将洞口封堵密实，灌浆料稠度不能太大或过小， 以手握成团落地开花为宜，洞底用 100mmx100mm 木板将洞口封注， 木板下用040的架子管顶紧，边灌灰边用钢筋棍分层捣实3、除尘室压差测量管未见违反了设计施工图纸要求整改内容：2-3/k-j之间除尘室压差测量管主体施工时漏掉没下： 整改方案：洗眼补管：采取用手锤、铁钎子凿洞，不破坏钢筋的方法， 洞直径不小。
