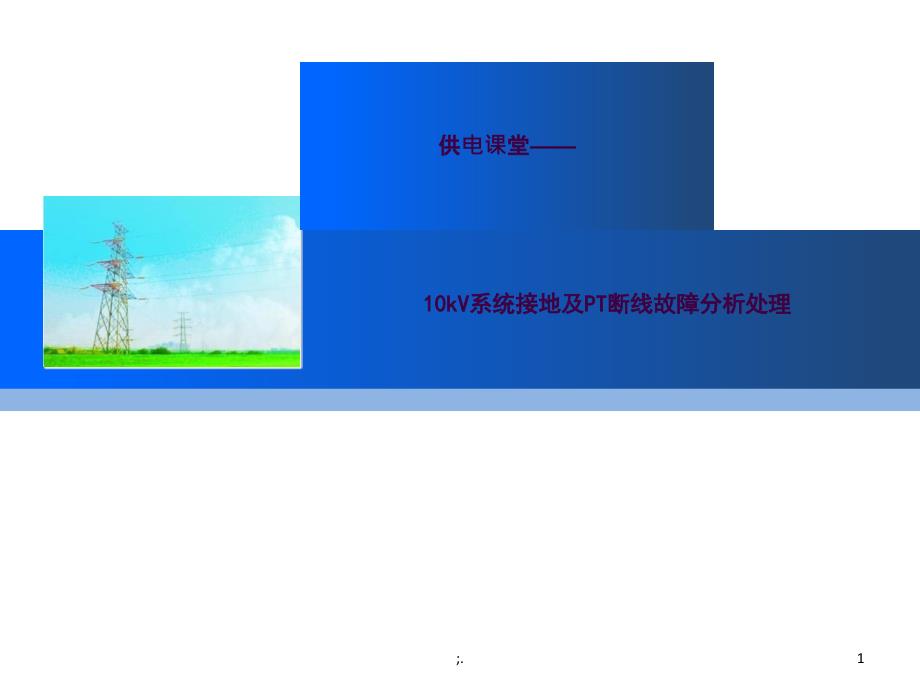

10kV10kV系统接地及系统接地及PTPT断线故障分析处理断线故障分析处理供供电课堂堂——1;. 目 录一一 概述概述二二 利用电压表指示判断系统故障利用电压表指示判断系统故障三三 查找接地故障的方法查找接地故障的方法五五 PTPT断线处理方法断线处理方法四四 处理接地故障的安全注意事项处理接地故障的安全注意事项2 第一部分概 述1.故障接地又称为接地故障，指导体与大地的意外连接当连接的阻抗小到可以忽略时，这种连接叫做"完全接地"故障接地共分为三种情况：利用配电线路所设置的过电流保护兼作接地故障保护；利用零序电流来实现接地故障保护；利用剩余电流实现接地故障保护2.几种接地故障的特征(1)当发生一相(如A相)不完全接地时，即通过高电阻或电弧接地，这时故障相的电压降低，非故障相的电压升高，它们大于相电压，但达不到线电压电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号 (2)如果发生A相完全接地，则故障相的电压降到零，非故障相的电压升高到线电压此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号概概 述述3 (3)电压互感器高压侧出现一相(A相)断线或熔断件熔断，此时故障相的指示不为零，这是由于此相电压表在二次回路中经互感器线圈和其他两相电压表形成串联回路，出现比较小的电压指示，但不是该相实际电压，非故障相仍为相电压。
互感器开口三角处会出现35V左右电压值，并启动继电器，发出接地信号4)由于系统中存在容性和感性参数的元件，特别是带有铁芯的铁磁电感元件，在参数组合不匹配时会引起铁磁谐振，并且继电器动作，发出接地信号5)空载母线虚假接地现象在母线空载运行时，也可能会出现三相电压不平衡，并且发出接地信号但当送上一条线路后接地现象会自行消失3. PT断线最主要的是其保护熔断器烧断原因主要是二次侧过载、绝缘下降或短路造成的概概 述述4 第二部分利用电压表指示判断系统故障利用电压表指示判断系统故障利用电压表指示判断系统故障利用电压表指示判断系统故障 当发生接地故障时，值班员先解除音响，根据综自显示内容及三相电压表指示来判断是单相接地故障还是PT断线故障：1、如果是单相接地故障现象：（1）警铃响，有故障相线路保护装置显示故障报警灯；亮，综自显示单相接地2）发生间歇性接地故障，接地相电压时减、时增，非故障相电压时增、时减，或有时正常3）发生完全接地故障时，三相电压表指示不同，接地相电压为零或接近零，非故障相电压升高至线电压且持久不变故障性质相 别C相金属性接地Ua Ub UcUabUbcUca线电压线电压0正常正常正常5 2、如是PT断线，则根据：故障性质相 别高压C相熔断Ua Ub UcUabUbcUca正常正常很低正常接近相电压接 近 相电压故障性质相 别低压C相熔断Ua Ub UcUabUbcUca正常正常0正常相电压相电压利用电压表指示判断系统故障利用电压表指示判断系统故障6 1.由于10KV单相接地故障在配电室内发生的概率极低，要根据当时的具体情况巡视，检查室内设备时穿绝缘靴。
2.用拉路发判断接地，将馈出线瞬时断开法可将接地母线所带的馈出柜断路器进行短时分合闸试验，即依次（先停不太重要负荷）将馈出柜断路器分闸，若断开断路器时，接地现象消失，则证明刚断开的这条馈出线路发生了接地3.用优选法寻找接地故障点（从中间断）对选出的接地线路，为尽快找出接地点，一般采取分段法，即在该线路长度中间断开，选出接地段再在接地段中间断开，直接找出接地点，采取措施后处理附加：当发生单相接地故障时，坝站消弧线圈装置发报警信号，启动选线程序，快速准确的选出接地线路查看接（查看接地信息：在控制面板上根据主画面下方提示，按地信息：在控制面板上根据主画面下方提示，按““回车回车””键，显示界面为接地键，显示界面为接地信息查看屏其中信息查看屏其中I-CII-CI为接地点残流，为接地点残流，JDCSJDCS为接地次数；为接地次数；JDXLJDXL为接地时选出的为接地时选出的接地线路；接地线路；JD-TIMEJD-TIME为接地日期、开始时间和结束时间在本屏按为接地日期、开始时间和结束时间在本屏按“↑”“↑”键、键、“↓”“↓”键滚动显示接地信息键滚动显示接地信息第三部分查找接地故障的方法查找接地故障的方法7 第四部分处理接地故障的安全注意事项处理接地故障的安全注意事项1.当发生单相接地故障时，应严密监视电压互感器以防发热严重。
2.处理时间一般不大于2小时3.处理故障人员应穿绝缘靴，戴绝缘手套处理接地故障的安全注意事项8 第五部分PTPT断线处理方法断线处理方法1、当电压互感器低压侧熔断器熔断一相时，熔断相的接地电压表指示为零，其它两相电压不变，电压回路断线信号动作，功率表电能表读数不准确当电压开关切换电压时，三相电压不平衡此时应按以下步骤进行处理①复归影响信号：②退出电压互感器所带的保护和自动装置：③向调度汇报操作情况，等候处理：④根据调度命令进行处理；⑤检查电压互感器低压熔断器，如已熔断，对熔断相进行更换若再次熔断，因查明原因，且不可将其容量随意增大；如熔断器完好时，可检查电压互感器低压回路接头有无松动、断头现象，切换回路有无接触不良现象、航空插头接触是否良好PT断线处理方法9 2、当电压互感器高压熔断器熔断一相时，熔断相的接地电压表指示接近零，其它两相电压正常或略低，功率表、电能表读数不准确熔断相的线电压偏低，三相电压不平衡，此时，应按以下步骤进行处理： a)手车式高压开关柜:①解除音响信号；②退出电压互感器所带的保护与自动装置③向调度人员汇报操作情况，等候处理；④根据调度名利进行相关的操作处理⑤将手车退出间隔外进行更换；⑥用万用表电阻档测量所装熔断器导通正常； b)更换高压熔断器所采取的安全措施有：①若作业时，人体与带电体之间最小安全距离符合规定（无安全遮拦6~10KV：700mm;10~35KV:1000mm）拖出电压互感器小车使电压互感器退出运行，对熔断相熔断器进行更换。
PTPT断线处理方法断线处理方法10 ②人体与带电体之间的最小安全距离不符合上述规定距离，除断开电压互感器柜隔离开关使电压互感退出运行外，还要将相应系统进行停电，从各方面断开电源③进行上述操作时，必须戴安全帽、绝缘手套，穿绝缘靴，一人操作，一人监护④更换高压熔断器倒闸作业程序各所应具体依据所更换熔断器停电作业工作票操作程序执行⑤为了减少单相接地故障给电网运行带来的不良影响，不仅要求值班人员熟悉有关运行规程，了解设备的运行状况，在实践中不断地总结经验，提高处理问题的能力，还要积极改善设备的运行条件，及时消除设备缺陷，保持设备的清洁，提高设备的绝缘水平同时，还要加强配电线路的检修、维护管理，提高配电线路检修人员的技术水平，缩短查找处理接地故障的时间，尽快恢复对用户供电PTPT断线处理方法断线处理方法11 谢谢 谢谢 ！！12 。
