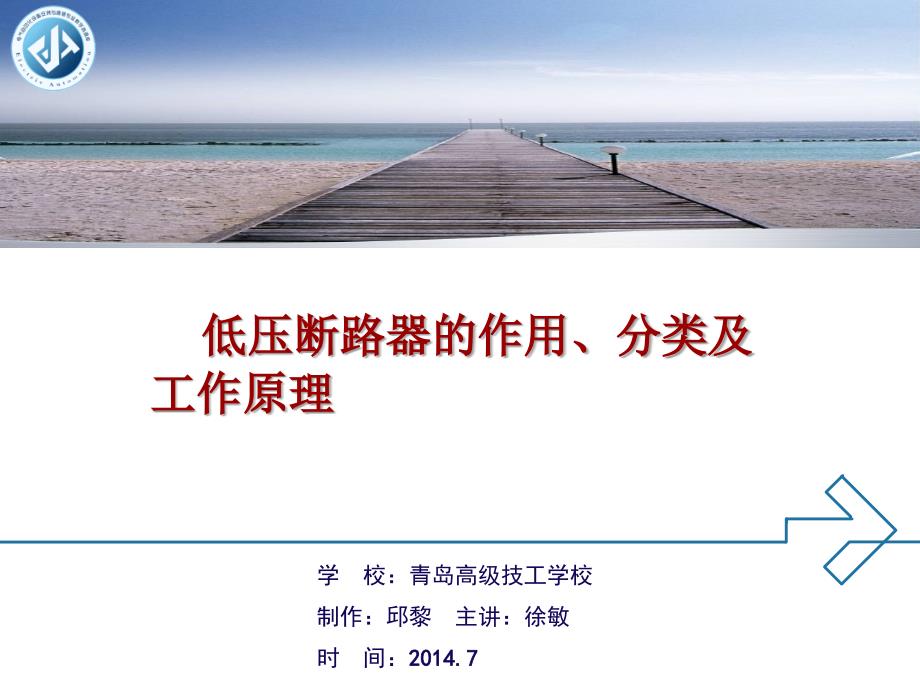

低压断路器的作用、分类及工作原理低压断路器的作用、分类及工作原理学 校：青岛高级技工学校制作：邱黎 主讲：徐敏时 间：2014.7低压断路器的功能和作用 低压断路器又称为空气断路器、空气开关或自动开关，用于交流电压1200伏、直流1500伏及以下电压范围的断路器，是低压配电网络和电力拖动系统中重要的开关电器和保护电器，不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器低压断路器的功能和作用 低压断路器能完成接通和分断电路外，还能对电路或电气设备发生的短路、严重过载及欠压、漏电保护等进行保护，也可用于不频繁启动电机；在保护功能方面，它还可以配合漏电器、测量、远程操作等模块单元使用，完成更高级的保护和控制现在的断路器还能提供隔离和安全保护功能，特别是在针对人身安全、设备安全，以及配电系低压断路器可以手动直接操作和电动操作，有的还可以实现远方遥控操作低压断路器的分类按极数分:单极、二极、三极、四级按结构形式可分:为塑壳式、万能式 、限流式、直流快速式、灭磁式、 漏电保护式低压断路器的分类低压断路器的分类按操作方式分:人力操作式、动力操作式、储能操作式按断路器在电路中的用途可分:配电用断路器、电动机保护用断路器、其他负载用断路器低压断路器的分类低压断路器的分类按安装方式又可分:固定式、插入式、抽屉式低压断路器的型号含义 DZ 5 / 塑壳式断路器额定电流0无辅助触头2有辅助触头0无脱扣器1热脱扣器式2电磁脱扣式3复式设计序号极数低压断路器的接线方法低压断路器的结构1-主触头；2-搭钩；3-过流脱扣器；4-分励脱扣器；5-发热元件；6-欠压脱扣器；7-按钮低压断路器的符号符号QF可实现短路、过载、失压保护。
可实现短路、过载、失压保护低压断路器的工作原理图锁钩主触头手动闭合 过流 脱扣器 欠压 脱扣器衔铁释放低压断路器原理图低压断路器原理图连杆装置释放弹簧低压断路器的工作原理 低压断路器的主触头是靠手动操作或电动合闸的主触头闭合后，自由脱扣机构将主触头锁在合闸位置上过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触头断开主电路当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作 断路器的选择要点 额定电流在600A以下，且短路电流不大时，可选用塑壳断路器；额定电流较大，短路电流亦较大时，应选用万能式断路器 一般选用原则为： (1)断路器额定电流负载工作电流； (2)断路器额定电压电源和负载的额定电压； (3)断路器脱扣器额定电流负载工作电流； (4)断路器极限通断能力电路最大短路电流； (5)线路末端单相对地短路电流/断路器瞬时(或短路时)脱扣器整定电流1.25； (6)断路器欠电压脱扣器额定电压=线路额定电压。
（1）低压断路器应垂直安装，电源线应接在上端，负载接在下端2）低压断路器用作电源总开关或电动机的控制开关时，在电源进线侧必须加装刀开关或熔断器等，以形成明显的断开点3）低压断路器使用前应将脱扣器工作面上的防锈油脂擦净，以免影响其正常工作同时应定期检修，清除断路器上的积尘，给操作机构添加润滑剂4）各脱扣器的动作值调整好后，不允许随意变动，并应定期检查各脱扣器的动作值是否满足要求5）断路器的触头使用一定次数或分断短路电流后，应及时检查触头系统，如果触头表面有毛刺、颗粒等，应及时维修或更换 低压断路器的安装与使用低压断路器的常见故障及处理方法故障现象可能原因处理方法不能合闸欠压脱扣器无电压或线圈损坏检查施加电压或更换线圈储能弹簧变形更换储能弹簧反作用弹簧力过大重新调整操作机构不能复位再扣调整再扣接触面至规定值电流达到整定值，断路器不动作热脱扣器双金属片损坏更换双金属片电磁脱扣器的衔铁与铁心距离太大或电磁线圈损坏调整衔铁与铁心的距离或更换断路器主触头熔焊检查原因并更换主触头启动电动 机时断路器立即分断电磁脱扣器瞬时整定值过小调高整定值至规定值电磁脱扣器的某些零件损坏更换脱扣器断路器闭合后一定时间自行分断热脱扣器整定值过小调高整定值至规定值断路器温升过高触头压力过小调整触头压力或更换弹簧触头表面过分磨损或接触不良更换触头或修整接触面两个导电零件链接螺钉松动重新拧紧。
